  • Inkrementální enkodéry WDGN konfigurovatelné přes NFC Incremental encoders WDGN configurable via NFC

    prodloužená záruka 60 mesíců Inkrementální enkodéry WDGN konfigurovatelné přes NFC

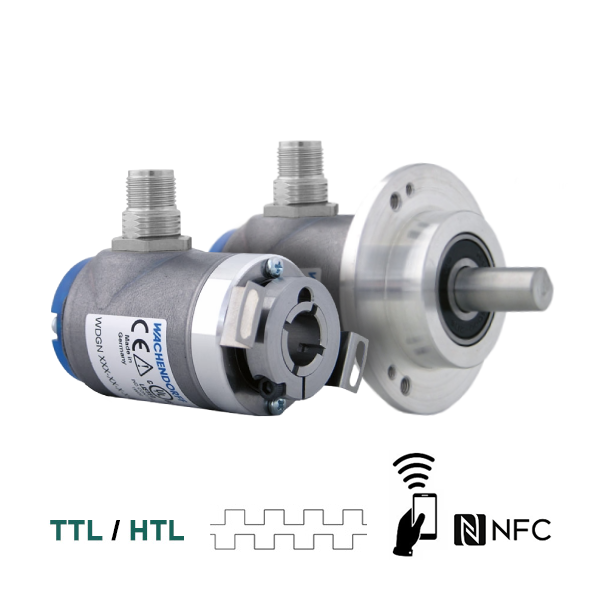

    Přírubové inkrementální (přírůstkové) magnetické snímače WDGN konfigurovatelné přes NFC
    bezdrátovou technologii

    Země původu - Země původu
    Země původu

    Wachendorff Automation specialisté

    • ikona parametru otáčkyOtáčky: až 12 000 rpm
    • ikona parametru rozlišeníRozlišení: 1 až 16 384 PPR (volitelné)
    • ikona parametru výstupVýstup: TTL, HTL (volitelné)
    • ikona parametru teplotaTeplota: -40 °C až +85 °C
    • ikona parametru krytíKrytí: IP40 až IP69K
    • ikona parametru ---NFC: konfigurovatelné přes NFC
    • ikona parametru ---Bez baterie

    Přesné a spolehlivé konfigurovatelné inkrementální enkodéry WDGN v provedení s válcovou plnou nebo dutou hřídelí od firmy Wachendorff Automation. Tyto enkodéry jsou plně konfigurovatelné pomocí bezdrátové technologie NFC s níž lze nastavit libovolný počet pulzů na otáčku (rozsah 1 až 16 384 pulzů/otáčku) a výstup TTL nebo HTL. V závislosti na výbavě Basic nebo Advance lze nastavit i další parametry, jako jsou individuální nastavení pro každý kanál (ABN+CH4), nastavení nulového pulzu a nastavení šířky a polohy pulzů. Na výběr je také velké množství variant připojovacích konektorů a kabelů, krytí nebo teplotních rozsahů. Vždy tak naleznete inkrementální enkodér přesně jaký potřebujete.

    Standardní krytí IP65/IP67, dostupné jsou i verze v IP40 nebo IP69K.

    Wachendorff aplikace WDGN

    Aplikace pro WDGN

    • plně bezdrátově konfigurovatelné přes NFC
    • volitelný výstup TTL nebo HTL
    • volitelné rozlišení 1 až 16 384 pulzů/otáčku
    • individuální nastavení pro každý kanál zvlášť (ABN+CH4)
    • nastavení nulového pulzu
    • vysoké přípustné zatížení hřídele do 300 N
    • ochrana proti zkratu a přepólování

    Bezplatná aplikace pro NFC komunikaci je dostupná v App Store (iOS), Google Play Store (Android) a AppGallery (Huawei).

    Konfigurovatelný enkodér WDGN 36A

    Enkodér WDGN 36A

    Snímač s plnou hřídelí, magnetický, konfigurovatelný přes NFC

    Příruba: Ø 36 mm
    Hřídel: Ø 6 mm, Ø 1/4″,  Ø 8 mm
    Rozlišení: až 16 384 pulzů/otáčku (volitelné přes NFC)
    Výstup: HTL/TTL (volitelné přes NFC)
    Tvar signálu: čtvercová vlna
    Výbava: Basic a Advance

    Stáhnout prospekt

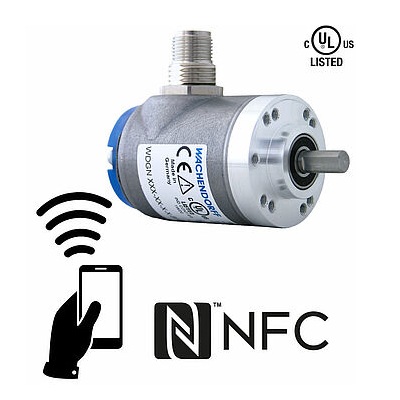

    Konfigurovatelný enkodér WDGN 36C

    Enkodér WDGN 36C

    Snímač s plnou hřídelí, magnetický, konfigurovatelný přes NFC

    Příruba: Ø 36 mm
    Hřídel: Ø 6 mm
    Rozlišení: až 16 384 pulzů/otáčku (volitelné přes NFC)
    Výstup: HTL/TTL (volitelné přes NFC)
    Tvar signálu: čtvercová vlna
    Výbava: Basic a Advance

    Stáhnout prospekt

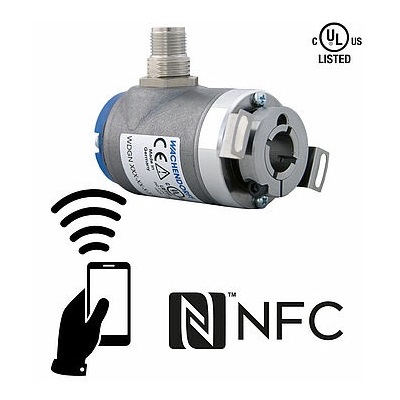

    Konfigurovatelný enkodér WDGN 36E

    Enkodér WDGN 36E

    Snímač s dutou hřídelí (neprůchozí otvor), magnetický, konfigurovatelný přes NFC

    Příruba: Ø 36 mm
    Vrtání (neprůchozí): Ø 6 mm, Ø 1/4″ (6.35 mm)
    Rozlišení: až 16 384 pulzů/otáčku (volitelné přes NFC)
    Výstup: HTL/TTL (volitelné přes NFC)
    Tvar signálu: čtvercová vlna
    Výbava: Basic a Advance

    Stáhnout prospekt


    Konfigurovatelný enkodér WDGN 36E

    Enkodér WDGN 36E

    Snímač s dutou hřídelí (neprůchozí otvor), magnetický, konfigurovatelný přes NFC

    Příruba: Ø 36 mm
    Vrtání (neprůchozí): Ø 12 mm, Ø 14 mm, Ø 15 mm;
    s adaptérem Ø 8 a 10 mm
    Rozlišení: až 16 384 pulzů/otáčku (volitelné přes NFC)
    Výstup: HTL/TTL (volitelné přes NFC)
    Tvar signálu: čtvercová vlna
    Výbava: Basic a Advance

    Stáhnout prospekt


    Konfigurovatelný enkodér WDGN 36J

    Enkodér WDGN 36J

    Snímač s plnou hřídelí, magnetický, konfigurovatelný přes NFC

    Vysoký stupeň krytí IP67 + IP69K,
    Odolnost proti mytí tlakovou vodu/párou
    Vysoké zatížení hřídele: 300 N axiální/radiální

    Příruba: Ø 36 mm
    Hřídel: Ø 10 mm
    Rozlišení: až 16 384 pulzů/otáčku (volitelné přes NFC)
    Výstup: HTL/TTL (volitelné přes NFC)
    Tvar signálu: čtvercová vlna
    Výbava: Basic a Advance

    Stáhnout prospekt


    Konfigurovatelný enkodér WDGN 36K

    Enkodér WDGN 36K

    Snímač s plnou hřídelí, magnetický, konfigurovatelný přes NFC

    Příruba: Ø 36 mm
    Hřídel: Ø 6 mm
    Rozlišení: až 16 384 pulzů/otáčku (volitelné přes NFC)
    Výstup: HTL/TTL (volitelné přes NFC)
    Tvar signálu: čtvercová vlna
    Výbava: Basic a Advance

    Stáhnout prospekt


    Konfigurovatelný enkodér WDGN 36S

    Enkodér WDGP 36S

    Snímač s plnou hřídelí, magnetický, konfigurovatelný přes NFC

    Příruba: Ø 36 mm
    Hřídel: Ø 6 mm
    Rozlišení: až 16 384 pulzů/otáčku (volitelné přes NFC)
    Výstup: HTL/TTL (volitelné přes NFC)
    Tvar signálu: čtvercová vlna
    Výbava: Basic a Advance

    Stáhnout prospekt

    Konfigurovatelný enkodér WDGN 58A

    Enkodér WDGN 58A

    Snímač s plnou hřídelí, magnetický, konfigurovatelný přes NFC

    Příruba: Ø 58 mm
    Hřídel: Ø 6 mm, Ø 10 mm
    Rozlišení: až 16 384 pulzů/otáčku (volitelné přes NFC)
    Výstup: HTL/TTL (volitelné přes NFC)
    Tvar signálu: čtvercová vlna
    Výbava: Basic a Advance

    Stáhnout prospekt


    Konfigurovatelný enkodér WDGN 58B

    Enkodér WDGN 58B

    Snímač s plnou hřídelí, magnetický, konfigurovatelný přes NFC

    Příruba: Ø 58 mm
    Hřídel: Ø 6 mm, Ø 8 mm, Ø 3/8″ (9.525 mm), Ø 10 mm
    Rozlišení: až 16 384 pulzů/otáčku (volitelné přes NFC)
    Výstup: HTL/TTL (volitelné přes NFC)
    Tvar signálu: čtvercová vlna
    Výbava: Basic a Advance

    Stáhnout prospekt


    Konfigurovatelný enkodér WDGN 58E

    Enkodér WDGN 58E

    Snímač s dutou hřídelí (neprůchozí otvor), magnetický, konfigurovatelný přes NFC

    Příruba: Ø 58 mm
    Vrtání (neprůchozí): Ø 12 mm, Ø 14, Ø 15 mm;
    s adaptérem Ø 6, 8, 10 mm
    Rozlišení: až 16 384 pulzů/otáčku (volitelné přes NFC)
    Výstup: HTL/TTL (volitelné přes NFC)
    Tvar signálu: čtvercová vlna
    Výbava: Basic a Advance

    Stáhnout prospekt

    Basic

    Konfigurovatelný enkodér WDGN 58B (Basic)

    konfigurovatelné přes NFC:
    počet pulzů na otáčku od 1 do 16 384
    kanály A, B, N + invertované
    výstup HTL/TTL

    Advance

    Konfigurovatelný enkodér WDGN 58B (Advance)

    konfigurovatelné přes NFC:
    počet pulzů na otáčku od 1 do 16 384
    kanály A, B, N a CH4 + invertované
    výstup HTL/TTL
    individuální počet pulzů pro každý kanál
    nastavení nulového pulzu
    nastavení šířky a pozice pulzů
