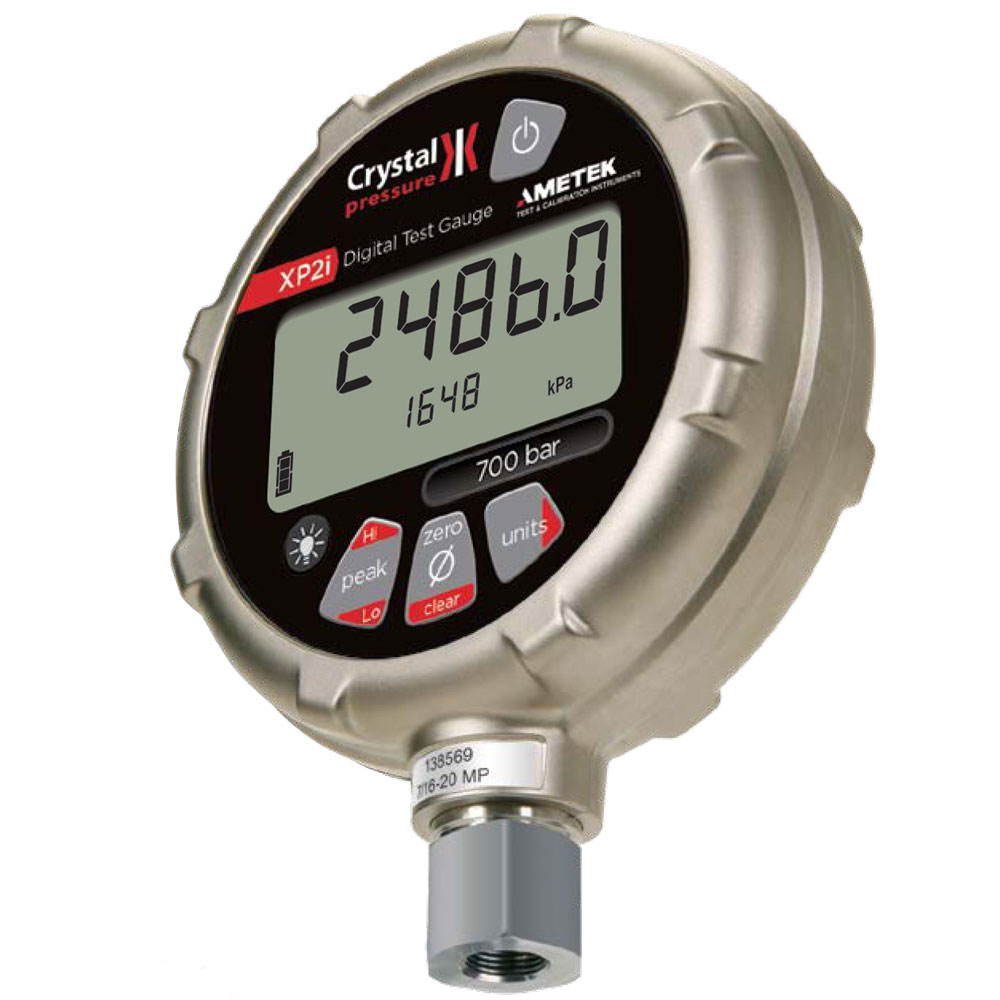

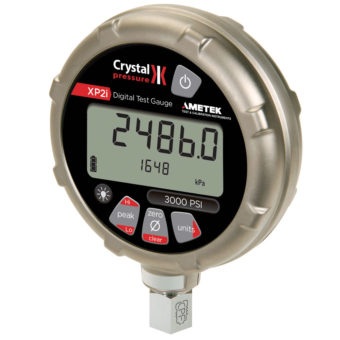

  • Digitální referenční tlakoměr XP2i

    Určeno do prostředí s nebezpečím výbuchu - Ex Digitální referenční tlakoměr XP2i
    Digitální referenční tlakoměrDiferenční digitální referenční tlakoměr XP2i-DPPřenosný XP2i-WTDigitální referenční tlakoměr XP2i-prefix

    Robustní digitální referenční tlakoměr XP2i je jiskrově bezpečný, vodě odolný až do 3 m ponoru, odolný pádu až z 1,8 m – vše při přesnosti ±0,1 % odečtu, včetně teplotní kompenzace s rozsahem do 100 MPa.

    Země původu - Země původu
    Země původu

    Crystal Pressure specialista

    Daniel Beránek | +420 775 757 213 | dberanek@dex.cz
    • ikona parametru rozsahRozsah: -1 až 1000 bar
    • ikona parametru přesnostPřesnost: 0,05%, 0,02% FS nebo 0,1% RDG
    • ikona parametru komunikaceKomunikace: RS232
    • ikona parametru dataloggerDatalogger: 32 000 hodnot tlaku
    • ikona parametru prostředíProstředí: IP67
    • ikona parametru ---Plná teplotní kompenzace
    • ikona parametru ---Certifikace ATEX, IECEx a CSA
    • ikona parametru ---Možné provedení pro instalaci do panelu

    Dostupné jsou čtyři základní modely a to pro měření absolutního nebo relativního tlaku, diferenčního tlaku (XP2i-DP) a také model pro instalaci do panelu (XP2i-WT).

    Digitální referenční tlakoměr XP2i – vlastnosti

    • osvětlení displeje: moderní displej je díky velmi jasnému osvětlení snadno čitelný za všech podmínek.
    • pět celých číslic – výhodné při zkouškách těsnosti
    • k dispozici jsou rozsahy od 100 kPa do 100 000 kPa
    • jednotky tlaku se snadno přepínají
    • záznam špičkových hodnot pro zkoušení otevíracího a uzavíracího tlaku pojistného ventilu
    • možnosti zobrazení: na displeji je možno zobrazit maximální a minimální naměřenou hodnotu tlaku a může být nastaven na průměrování (tlumení) nestabilních odečtů tlaku.
    • volitelný druhý řádek na displeji: je vhodný pro zkoušení pojistných ventilů a při zkouškách těsnosti. Horní řádek indikuje skutečný tlak, zatímco dolní řádek zobrazuje maximum, minimum, průměr, nebo rychlost změny.

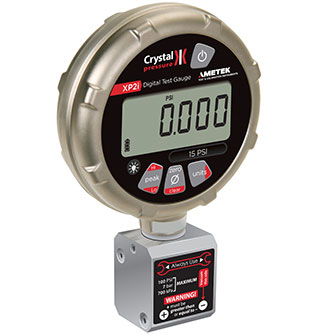

    • diferenční tlak: pro měření diferenčního tlaku je dvouřádkový XP2i schopen zobrazovat rozdíl vůči měření druhého XP2i.
    • zjednodušení obsluhy: pomocí programu ConfigXP si můžete deaktivovat funkce, které nepoužíváte nebo aktivovat ty, které potřebujete. Navíc si můžete zabezpečit XP2i pomocí hesla.
    • jiskrová bezpečnost: každý tlakoměr XP2i je jiskrově bezpečný dle Exia Class 1, Div 1, Skupiny A, B, C a D a má certifikaci ATEX, IECEx a CSA.
    • programové vybavení zdarma: většina aplikací pro XP2i je zdarma, včetně ovladačů Labview™, konfiguračního programu a dalších. Stahujte z www.ametekcalibration.com

    Nové vlastnosti 3. generace digitálního referenčního tlakoměru Crystal XP2i

    Nejprodávanější tlakoměr od firmy Crystal byl opět vylepšen. Volitelná funkce záznamu dat má nyní paměť až na 32 000 tlakových hodnot a optimalizace napájení bateriemi (Ultra-Low Power Mode) umožňuje s jednou sadou baterií záznam trvající až jeden rok.

    Tlakoměr XP2i 3. generace umožňuje přepnutí do režimu záznamu dat bez připojování k počítači. Stačí opakovaně stisknout tlačítko Peak, dokud se neobjeví ikona záznamu (REC).

    Záznam dat s XP2i-DD

    Novinkou je i to, že volitelnou funkci záznamu dat (DataLoggerXP) je možno použít i u tlakoměrů XP2i ve verzi s displejem se dvěma řádky (doplněk –DD). Nyní je možno na displeji zobrazit zároveň aktuální měřený tlak a počet zbývajících datových bodů.

    Další vylepšení:

    • paměť až na 32 000 hodnot tlaku
    • optimalizace napájení bateriemi – až jeden roku záznamu s jednou sadou baterií
    • přepnutí do režimu záznamu dat bez připojování k počítači
    • jasnější, bílé osvětlení displeje
    • 3-segmentová ikona stavu baterie
    • nové ikony pro záznam, průměrování, jednotku MPa a uživatelem definovanou jednotku
    • standardní rychlost odečtu měřené hodnoty je zvýšena na hodnotu 4 odečty / sekundu
    • rychlost záznamu max./min. hodnot v režimu zkoušení pojistných ventilů (PSV Test) je zvýšena na 8 odečtů / sekundu

    XP2i není jen obyčejný manometr

    Výkonnost, konstrukce a osobitý design odlišuje XP2i od všech ostatních tlakoměrů, které jste kdy viděli. Je lehčí a snadněji použitelný než pístový tlakoměr a robustnější než kterýkoli mechanický manometr. XP2i můžete používat téměř kdekoli: v mechanických dílnách, kalibračních laboratořích i v provozních podmínkách.

    Kompletně svařovaný snímač z nerezové oceli

    Narozdíl od mnoha jiných digitálních tlakoměrů jsou naše snímače vyrobeny z kompletně svařované nerezové oceli. Nejsou použity žádné o-kroužky, těsnící pásky, tmely nebo epoxidová lepidla. Výsledkem je, že XP2i lze bezpečně použít s jakýmkoli médiem (kapalinou nebo plynem), které je kompatibilní s nerezovou ocelí 316; snímač XP2i může být i vyčištěn pro použití s kyslíkem. Verze s přípojkou se závitem NPT má vestavěný filtr.

    Přesnost z odečtu

    Tlakoměry XP2i mají, podobně jako pístové tlakoměry, přesnost udávanou v procentech z odečtu. Přesnost je ±0,1 % odečtu již od 20 % rozsahu. Jeden tlakoměr s přesností z odečtu může nahradit několik tlakoměrů s přesností z rozsahu, čímž se ušetří náklady na údržbu a každoroční kalibraci.

    Ideální tlakoměr se záznamem dat pro tlakové zkoušky trubních rozvodů

    Tlakoměr XP2i splňuje požadavky norem TPG 70201 a ČSN 12327 kladené na tlakoměry použité při tlakových zkouškách trubních rozvodů.

    Typická konfigurace tlakoměru XP2i pro tlakové zkoušky do 7 bar (k dispozici jsou i vyšší rozsahy):

    Tlakoměr P/N 7BARXP2I-DL-M20 s ochranným návlekem P/N 3696:

    • rozsah měření -1 bar až 7 bar (-100 kPa až 700 kPa)
    • přesnost ± 0,1 % odečtu v rozsahu 1,4 bar až 7 bar (140 kPa až 700 kPa)
    • přesnost ± 0,1 % z rozsahu v rozsahu do 1,4 bar (0 až 140 kPa)
    • funkce záznamu tlaku DataLoggerXP™ umožňuje registraci tlaku do paměti tlakoměru
    • možnost stažení záznamu tlakové zkoušky do PC (s exportem dat a grafu do Excelu)
    • plná teplotní kompenzace v rozsahu -10 °C až 50 °C, krytí IP67
    • možnost použití v prostředí s nebezpečím výbuchu (certifikace ATEX II 1G Ex ia IIC T4)
    • součástí dodávky je kalibrační list vydaný akreditovanou kalibrační laboratoří výrobce
    • přípojka M20x1,5 pro snadné připojení k tlakový rozvodům

    Všeobecné technické údaje tlakoměru XP2i

    Všeobecně
    Přesnost 0 % až 20 % plného rozsahu:

    :20 % až 100 % plného rozsahu:

    ± 0,02 % plného rozsahu

    ± 0,1 % odečtu

    Podtlak pro rozsahy 2 000 kPa a nižší: 0 až -99,9 kPa: ± 0,25 % plného rozsahu, kde plný rozsah je -99,9 kPa

    (není doporučeno používat XP2i pro trvalé měření vysokého podtlaku/vakua)

    Specifikovaná přesnost platí na jeden rok a zahrnuje linearitu, hysterezi, opakovatelnost a vliv teploty ve specifikovaném pracovním rozsahu teplot.

    Tlakové rozsahy viz tabulka „Informace pro objednávání“

    Poznámka: při měření v jednotkách vodního sloupce lze nastavit klávesnicí teplotu 4 °C, 60 °F, nebo 20 °C / 68 °F.

    Displej
    Popis: 5 plných (sedmisegmentových) digitů

    Vnitřní rozlišení je vždy vyšší než zobrazené rozlišení

    Rychlost zobrazení: 4 odečty / sekundu
    Výška zobrazených čísel: 16,5 mm u displeje s jedním řádkem

    14 mm pro hlavní zobrazení u displeje s dvěma řádky

    Teplota
    Provozní & kompenzovaná: -10 °C až 50 °C
    Skladovací: -40 °C až 75 °C
    Připojení
    Tlaková přípojka: ¼“ NPT vnější závit, nebo G¼ (k dispozici jsou redukce na M20x1,5 a jiné závity)
    Elektrická přípojka: DB9, RS-232 (s těsněním vůči okolnímu prostředí)

    Upozornění: přípojka RS-232 se nesmí používat v prostředí s nebezpečím výbuchu

    Kompatibilita s medii Kapaliny a plyny kompatibilní s nerezovou ocelí AISI316

    K dispozici je volitelné vyčištění pro použití s kyslíkem

    Napájení
    Baterie: tři baterie velikosti AA (LR6)
    Provoz na baterie: typicky 1500 hodin (platí pro alkalické baterie)
    Pouzdro
    Popis: hliníková slitina s utěsněním splňující IP67 (neplatí pro řadu WT)
    Hmotnost: 555 g včetně baterií
    Snímač tlaku
    Popis: celosvařovaný nerezový snímač s oddělovací membránou, trvale naplněn kapalinou Dow Corning 200.

    Uvedené technické údaje jsou platné pro jeden rok a zahrnují linearitu, hysterezi, opakovatelnost a vliv okolní teploty.

    Certifikace jiskrové bezpečnosti – ATEX / IECEx Všechny* tlakoměry XP2i mají certifikaci ATEX a splňují všechny požadavky kladené EU (Evropskou Únií) na zařízení, která se mohou používat v prostředí s nebezpečím výbuchu.

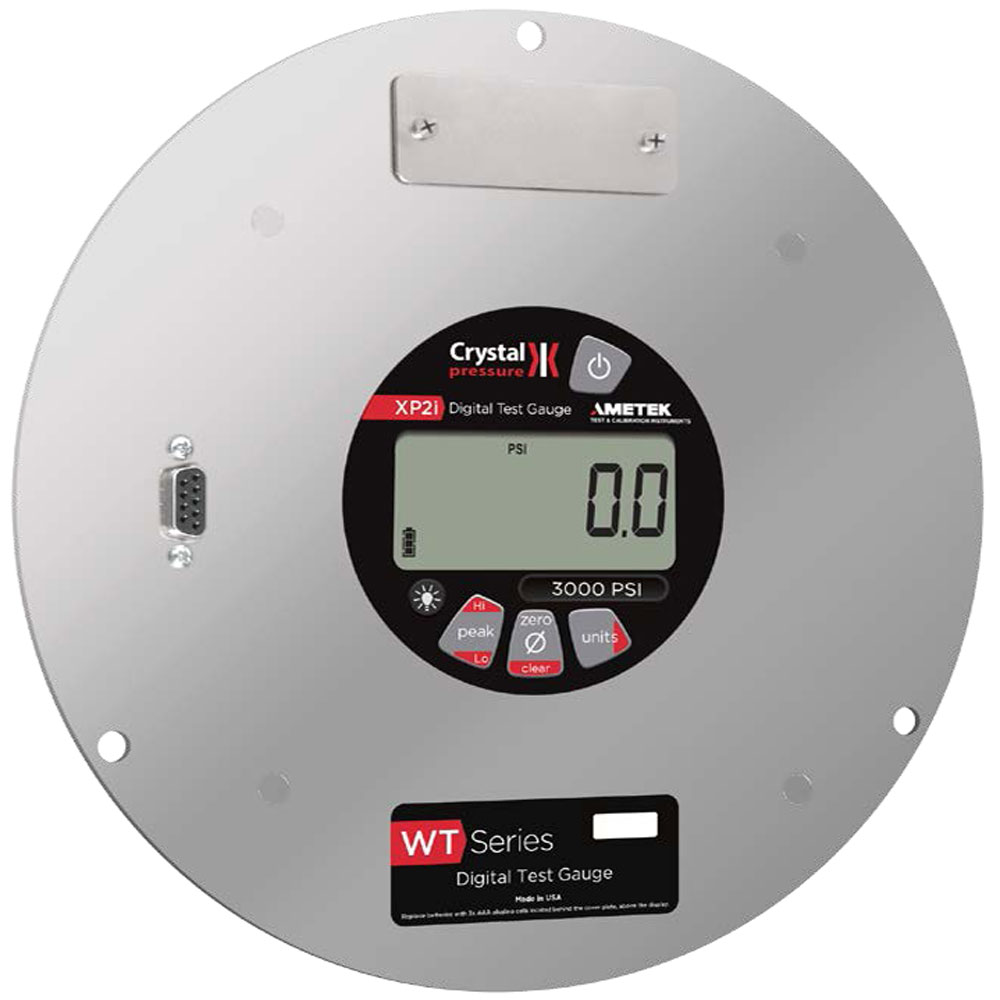

    * Tlakoměry řady WT nemají certifikaci pro použití v prostředí s nebezpečím výbuchu.

    Objednejte si XP2i upravený podle potřeby

    XP2i lze zabudovat do různých panelových konfigurací

    Pro stacionární aplikace lze tlakoměr XP2i objednat s navařeným lemem (přírubou) pro montáž do panelu. K dispozici jsou různé průměry těchto lemů. Redukce pro lemy umožňují vestavět XP2i s lemem do různých montážních otvorů. K dispozici je také universální síťový napáječ, který je dodáván včetně sady univerzálních zástrček, které umožňují použití kdekoli ve světě. V případě výpadku proudu se XP2i napájený ze sítě automaticky přepne na napájení z vnitřních baterií.

    Oplachovatelné membrány a sanitární spoje

    jsou k dispozici pro farmaceutický a potravinářský průmysl a pro další speciální aplikace. K dispozici je mnoho různých typů připojení. Se specifickými požadavky se obraťte na vašeho distributora D-Ex Instruments. Pro zvláště drsné zacházení je k dispozici ochranný elastomerový návlek, který zvyšuje odolnost XP2I a přitom je kompatibilní se Skydrolem.

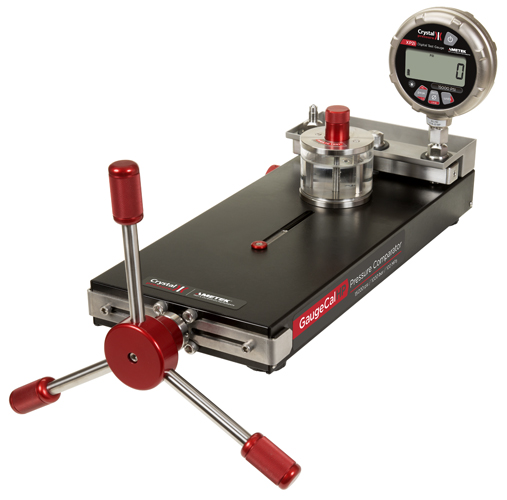

    Tlakový porovnávací lis GaugeCalHP

    Tlakový lis GaugeCalXP

    Tlakový lis GaugeCalXP

    GaugeCalHP je přesný hydraulický generátor tlaku (porovnávací lis), který obsahuje vše potřebné pro kalibraci. Umožňuje rychlé a snadné generování tlaku až do 70 MPa v oleji nebo vodě. Zařízení GaugeCalXP má unikátní konstrukci, která zabraňuje poškození mechanických tlakoměrů – v systému nejsou žádné jehlové ventily, které by umožňovaly vyvolat takovou rychlost změny tlaku, že by se ohnula ručička manometru. Namísto toho se vestavěný ventil otevře až v okamžiku, kdy je tlak snížen téměř na nulu (v okamžiku, kdy je píst na začátku svého zdvihu). Tento porovnávací lis může být trvale připevněn k pracovnímu stolu, ale jeho hmotnost je nízká a velikost kompaktní, takže jej lze použít i jako přenosný zdroj tlaku. Jako příslušenství je k dispozici kompaktní kufr s kolečky, který je přizpůsoben pro umístění lisu, až čtyř tlakoměrů XP2i, nádobky s tlakovým médiem, redukcí, nářadí atd. Kufr lze použít i jako základnu pro porovnávací lis, součástí dodávky jsou i popruhy pro upevnění lisu na víko kufru.

    Program pro kalibraci tlakoměrů FastCalXP™

    FastCalXP vede obsluhu všemi fázemi kalibrace manometru. Možnost vzniku chyb při zápisu dat je odstraněna digitálním záznamem dat z tlakoměrů a kalibrátorů firmy Crystal. Nastavení a použití je velmi rychlé a jednoduché, protože program FastCalXP je určen speciálně pro kalibraci manometrů. Kalibraci v 10 bodech lze provést během 3 minut nebo i rychleji! Pro tvorbu kalibračních listů se používá Excel, takže můžete používat vaše formuláře. Program FastCalXP uspoří váš čas, zlepší kvalitu záznamu dat a odstraní chyby vzniklé překlepy.

    Excel je registrovaná obchodní značka firmy Microsoft Corporation ve Spojených státech a jiných zemích.

    Program ConFigXP™

    XP2i může obsahovat více funkcí, než aktuálně potřebujete. ConFigXP nabízí snadný způsob deaktivace nepotřebných funkcí (nebo aktivaci potřebných funkcí). Pomocí PC s Windows a programu ConFigXP společně s běžným sériovým kabelem (nebo USB/RS232 převodníkem) můžete snadno upravit váš tlakoměr XP2i podle vašich potřeb.

    ConFigXP umožňuje:

    • Deaktivovat jednotky měření, které nikdy nebudete používat
    • Deaktivovat zobrazení minimální a maximální naměřené hodnoty
    • Omezit rozsah nulování tlaku, nebo dokonce deaktivovat nulování
    • Zabezpečit změnu konfigurace tlakoměru heslem
    • Uložit konfiguraci do souboru – pomocí tohoto souboru můžete rychle zkopírovat konfiguraci do jiného tlakoměru XP2i
    • A mnohem více

    Co můžete dělat s ConFigXP a XP2i

    • Vytvářet speciální jednotky tlaku (např. mm lihového sloupce)
    • Převést zobrazení tlaku na přímé zobrazení síly
    • Zamezit vzniku lidské chyby omezením funkcí
    • Zabránit nesprávnému použití

    Do XP2i můžete navíc přidat některé funkce

    • Aktivovat průměrování
    • Aktivovat tárování
    • Aktivovat měření diferenčního tlaku
    • Definovat nové jednotky tlaku
    • Rozšířit rozsah nulování/tárování
    • Uložit identifikaci do paměti XP2i (ID)
    • Aktivovat režim PSVTest pro zkoušení pojistných ventilů

    Program ConFigXP je samorozbalovací aplikace – stahujte z http://www.ametekcalibration.com.

    Návod na používání programu v češtině je ke stažení zde.

    Kalibrační soupravy

    Kalibrační souprava

    Kalibrační souprava

    Kalibrační soupravy nabízejí praktické a kompaktní řešení pro transport všeho potřebného pro kalibrační činnost v provozních podmínkách. Každá kalibrační souprava je dodávána s velmi robustním přenosným kufrem, který je vyroben z prvotřídního plasu ABS odolávajícího pádu až ze dvou metrů. Kufr je kompletně vodotěsný a je vybaven odvzdušňovacím ventilem pro snadné otevření po změnách teploty a nadmořské výšky. Výstelka z tuhé pěnovky je opatřena výřezy přizpůsobenými pro bezpečné a úsporné umístění všech potřebných součástí soupravy – tlakoměru XP2i, pumpy, šroubení, hadic, vodičů, těsnící pásky, baterií a nádobky na kapalinu. Podrobný popis všech kalibračních pump, šroubení a příslušenství, které je k dispozici, najdete ve speciálním katalogu „Crystal Handpumps and Accessories“.

    Volitelné doplňky

    Displej se dvěma řádky – doplněk DD: Dodatečný druhý řádek na displeji může být nastaven pro zobrazení min/max hodnot, průměru, rychlosti změny tlaku nebo rozdílu vůči druhému tlakoměru XP2i připojeného pomocí běžného null modem kabelu DB-9 (druhým tlakoměrem XP2i může být kterýkoli rozsah nebo typ).
    Příprava pro montáž do panelu – doplněk F4: Lem pro montáž do panelu umožňuje zabudovat XP2i do otvoru pro tlakoměr s průměrem 4½“. XP2i s volitelným doplňkem F4 lze umístit také do otvoru pro tlakoměr s průměrem 6″ nebo 8½“ – viz část Příslušenství a programové vybavení níže.
    Zadní přípojka tlaku – doplněk RP: Verzi se zadní přípojkou tlaku lze objednat samostatně, ale je automaticky součástí doplňku pro montáž do panelu (F4).
    Záznam dat (datalogging) – doplněk DL: Aktualizací tlakoměru XP2i pomocí DataLoggerXP firmware můžete do paměti XP2i zaznamenat až 6 000 hodnot měření tlaku. Interval záznamu lze nastavit od 1 sekundy až po 18 hodin.
    Verze pro měření absolutního tlaku – doplněk B: K dispozici u tlakoměrů s rozsahem 140 bar a vyšším.

    Příslušenství a programové vybavení

    Příslušenství
    Kabel RS232 pro XP2i (délka 2 m) P/N 2400
    Adaptér USB na RS232 P/N 3313
    Adaptér pro lem (6″ [152 mm]) P/N 2955
    Adaptér pro lem (8,5″ [216 mm]) P/N 2956
    Síťový napáječ P/N 2984
    Přenosný kufřík (černý) P/N 3009
    Ochranný návlek P/N 3696
    Programové vybavení
    DataLoggerXP P/N DATALOGGERXP
    ConfigXP P/N CONFIGXP

    Informace pro objednávání

    Rozsah tlaku PSI bar kPa Tlaková přetižitelnost
    kPa P/N Prefix P/N Prefix P/N Prefix
    100 15PSI 1BAR 100KPA 6,5 x
    200 30PSI 2BAR 200KPA 3,0 x
    700 100PSI 7BAR 700KPA 2,0 x
    2 000 300PSI 20BAR 2KKPA 2,0 x
    3 000 500PSI 30BAR 3KKPA 2,0 x
    7 000 1KPSI 70BAR 7KKPA 2,0 x
    14 000 2KPSI 140BAR 14KKPA 2,0 x
    20 000 3KPSI 200BAR 20KKPA 1,5 x
    30 000 5KPSI 300BAR 30KKPA 1,5 x
    70 000 10KPSI 700BAR 70KKPA 1,5 x
    100 000 15KPSI 1KBAR 100KKPA 1,3 x
    • Výběr zobrazovaných jednotek může být zúžen přes rozhraní RS-232 pomocí programu ConFigXP
    • Typy kPa mohou zobrazovat tlak pouze v kPa a bar (nebo mbar)
    • XP2i bude zobrazovat tlak až o 10 % vyšší než je hodnota jeho plného rozsahu. Při tlaku nad 110 % rozsahu začne displej XP2i blikat, aby bylo jasné, že byl překročen kalibrovaný tlakový rozsah, a že zobrazovaná hodnota tlaku nemusí být přesná
    • Jednotky MPa jsou k dispozici pouze u typů –DD

    Systém tvorby typového označení

    XP2i-označení

    XP2i-označení

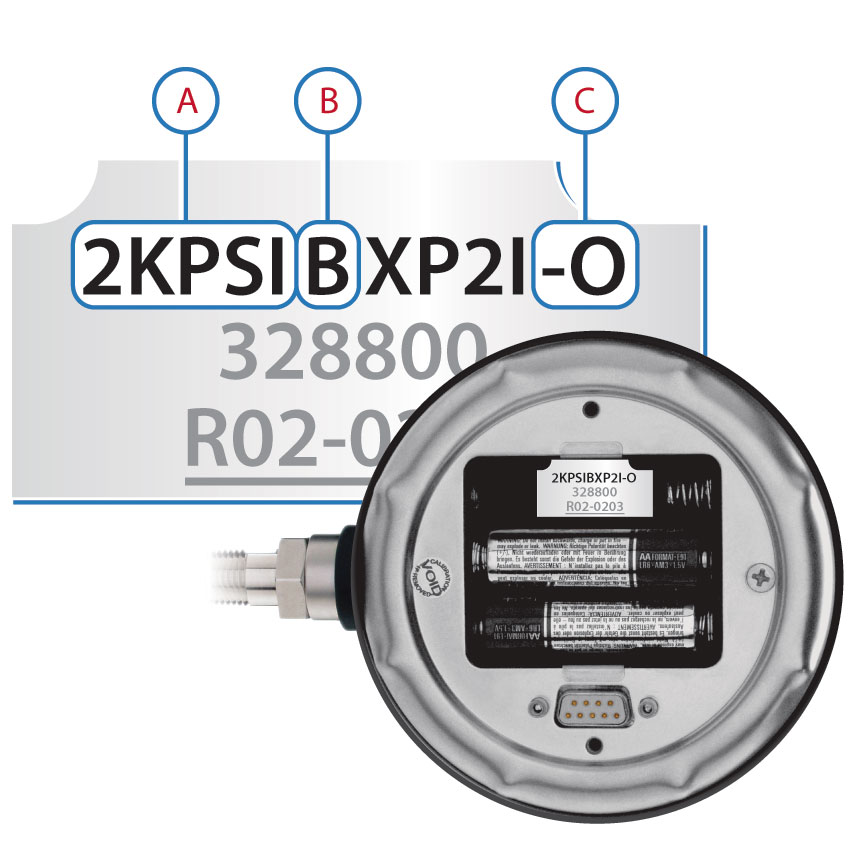

    Jednoduchý systém tvorby typového označení je tvořen číslicemi a písmeny, které definují všechny vlastnosti určitého tlakoměru. Štítek s typovým označením je umístěn na zadní straně tlakoměru za krytem baterií, pod bateriemi.

    A – Prefix typového čísla

    Každé typové číslo obsahuje prefix, kterým se identifikuje tlakový rozsah a jednotky tlakoměru. Například prefix 20BAR identifikuje typ v bar s tlakovým rozsahem do 20 bar.

    B – Identifikátor typu tlakoměru

    Firma Crystal nabízí všechny svoje tlakoměry s rozsahem 2 000 psi / 140 bar a vyšším také ve verzi pro měření absolutního tlaku, což se identifikuje pomocí písmene B, které se umísťuje za prefix typového označení. Například typové číslo pro tlakoměr s rozsahem do 140 bar abs. je 140BARBXP2I.

    C – Suffix pro volitelné vybavení

    Mnoho typových čísel obsahuje suffix pro identifikaci speciálního volitelného vybavení určitého tlakoměru. Například suffix –DD indikuje, že je tlakoměr vybaven displejem se dvěma řádky, suffix –DL indikuje, že je tlakoměr vybaven funkcí záznamu dat (datalogging). Volitelné provedení displeje se dvěma řádky (-DD) může být kombinováno s provedením se zadní přípojkou (-RP) nebo s provedením pro montáž do panelu 4½“ (-F4). Funkce záznamu dat (-DL) je k dispozici pro všechny tlakoměry, kromě provedení displeje se dvěma řádky (-DD). Volitelné čištění pro použití s kyslíkem lze kombinovat s kterýmkoli volitelným vybavením (mimo verze WT a -DP).

    Volba přípojky tlaku

    Tlakoměr XP2i lze objednat buďto s přípojkou ¼“ NPT (standard) nebo G¼ (BSP), která se označuje suffixem –BSP. Přípojka BSP je vyrobena podle EN 837-1 a má válcový závit G ¼ B podle ISO 228.

    Šroubení se závitem NPT

    Šroubení se závitem NPT

    Závity NPT jsou kónusové a pro utěsnění je potřeba použít těsnící pásku nebo jiný těsnící prostředek.

    Šroubení s závitem G

    Šroubení s závitem G

    G ¼B – rovnoběžný závit BSP se utěsňuje pomocí těsnící podložky

    Šroubení CPF

    Šroubení CPF

    Spojky CPF (CRYSRAL PRESSURE FITTINGS) nepotřebují těsnící pásku nebo jiné těsnění pro utěsnění spoje.
