Vysokotlaké hydraulické pístové tlakoměry Fluke P3800

logo D-Ex info@dex.cz | +420 541 423 211
  • Vysokotlaké hydraulické pístové tlakoměry Fluke P3800

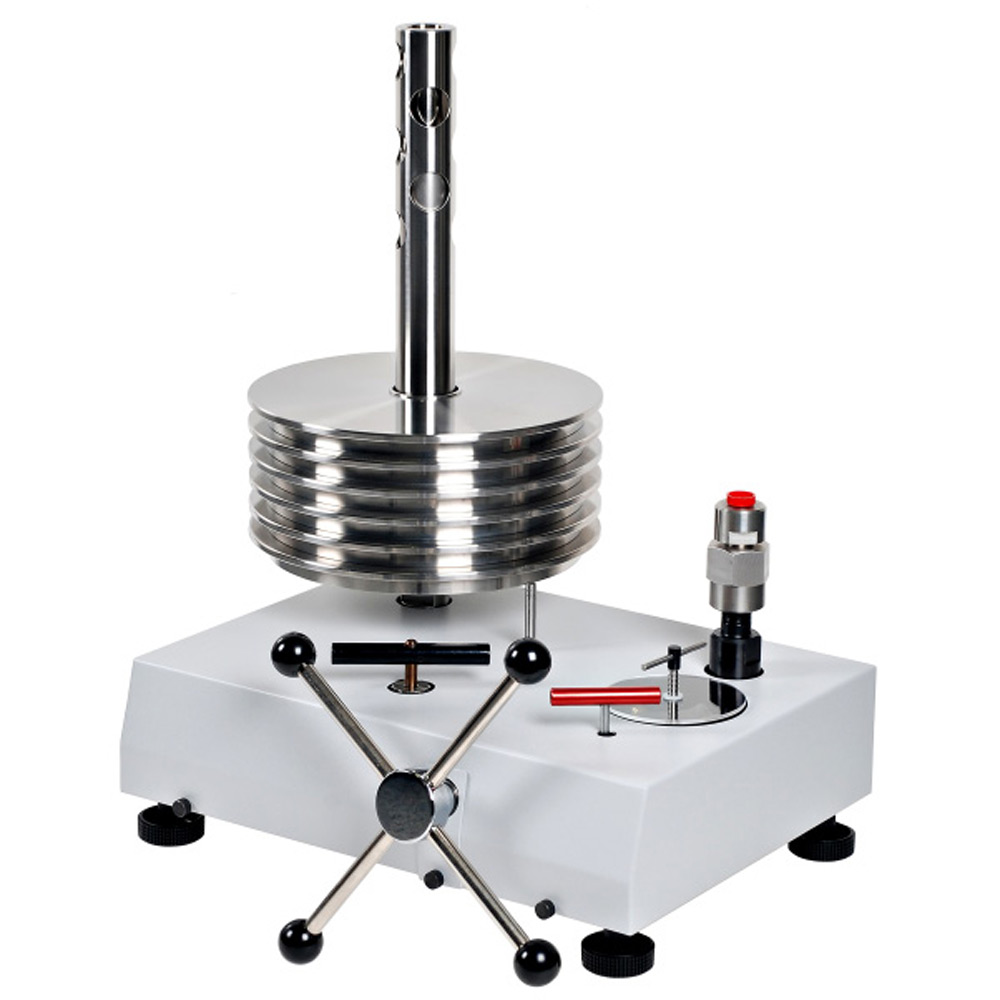

    Vysokotlaký olejový pístový tlakoměr P3830

    Vysokotlaké olejové pístové tlakoměry pro přetlak řady P3000

    Země původu - Země původu
    Země původu

    Fluke Calibration specialista

    Daniel Beránek | +420 775 757 213 | dberanek@dex.cz

    Vysokotlaké olejové pístové tlakoměry řady P38 lze díky vlastnostem, které mají zlepšují jejich přesnost, spolehlivost a zjednodušují provoz, použít ke kalibraci prakticky všech zařízení pro měření vysokého tlaku, včetně převodníků, vysílačů, měřidel nebo tlakových spínačů.

    • Tlakový rozsah až do 4000 barů
    • Výběr dvou tříd přesnosti; 0,02% nebo 0,015% odečtu
    • Zahrnuje ruční pumpu a zesilovač pro generování vysokého tlaku
    • Sadu závaží lze adjustovat na lokální gravitační zrychlení

    Vlastnosti vysokotlakého olejového pístového tlakoměru:

    • Tlakový rozsah až do 4000 barů
    • Výběr dvou tříd přesnosti; 0,02% nebo 0,015% odečtu
    • Zahrnuje ruční pumpu a zesilovač pro generování vysokého tlaku
    • Sadu závaží lze adjustovat na lokální gravitační zrychlení

    Přesnost

    Přesnost: ±0,02 % odečtu (volitelně ±0,015 %)

    Přesnost z odečtu v rozsahu pod 10 % rozsahu je hodnota konstantní a její velikost je ±0,015 % (±0,008%) z hodnoty odpovídající 10 % plného rozsahu tlakové měrky.

    Tlakové médium vysokotlakých olejových pístových tlakoměrů

    55-600 (DOS – Dioctyl Sebacate).

    Generování a nastavování tlaku

    Tlak je generován a nastavován pomocí vysoce kvalitního tlakového lisu umístěného v přední části přístroje. Generování vysokého tlaku umožňuje vestavěný zesilovač tlaku s poměrem zesílení 7 : 1.

    Materiál tlakových měrek

     Píst Válec (pouzdro) Koeficient teplotní roztažnosti
    karbid wolframu s niklovou spojkou karbid wolframu s kobaltovou spojkou 11 ppm/°C

    Materiál závaží

    Standardní závaží: nemagnetická austenitická nerezová ocel, hustota: 7,8 g/cm3

    Hodnota tíhového zrychlení, která se mění s geografickou polohou, má přímý vliv na sílu vytvořenou závažími a na přesnost pístového tlakoměru. Každý pístový tlakoměr řady P3000 muže být vyjustován na hodnotu místního tíhového zrychlení (v ceně přístroje). Pokud není tato hodnota uvedena v objednávce, přístroj bude vyjustován na normální tíhové zrychlení 9,80665 m/s2.

    Tlakové přípojky

    Tlakové přípojky pro zkoušené tlakoměry: 9/16″ – 18 UNF (Autoclave) s redukcemi na 3/8″, 1/2″, 3/4″ BSP

    Hmotnost bez závaží: 30 kg
    Rozměry: 455 mm x 340 mm x 478 m
    Objem zásobníku kapaliny: 235 cm3

    Dostupné modely:

     Typ  Rozsah pracovního tlaku
     P3830-5  4 až 200 MPa
     P3840-5  4 až 260 MPa
     P3860-5  4 až 400 MPa



    Dokument

    Jazyk

    Prospekt „P3100 and P3200 Hydraulic Deadweight Testers Data Sheet (2.06 MB)“  EN flag
    Přehledový prospekt „Přehledový katalog Fluke Calibration“  CS Flag
