  • Vertikální hladinový spínač FLS Float switch FLS for the process industry, vertical installation

    Určeno do prostředí s nebezpečím výbuchu - Exprodloužená záruka 24 mesíců Vertikální plovákový magnetický spínač hladiny KSR Kuebler, model FLS

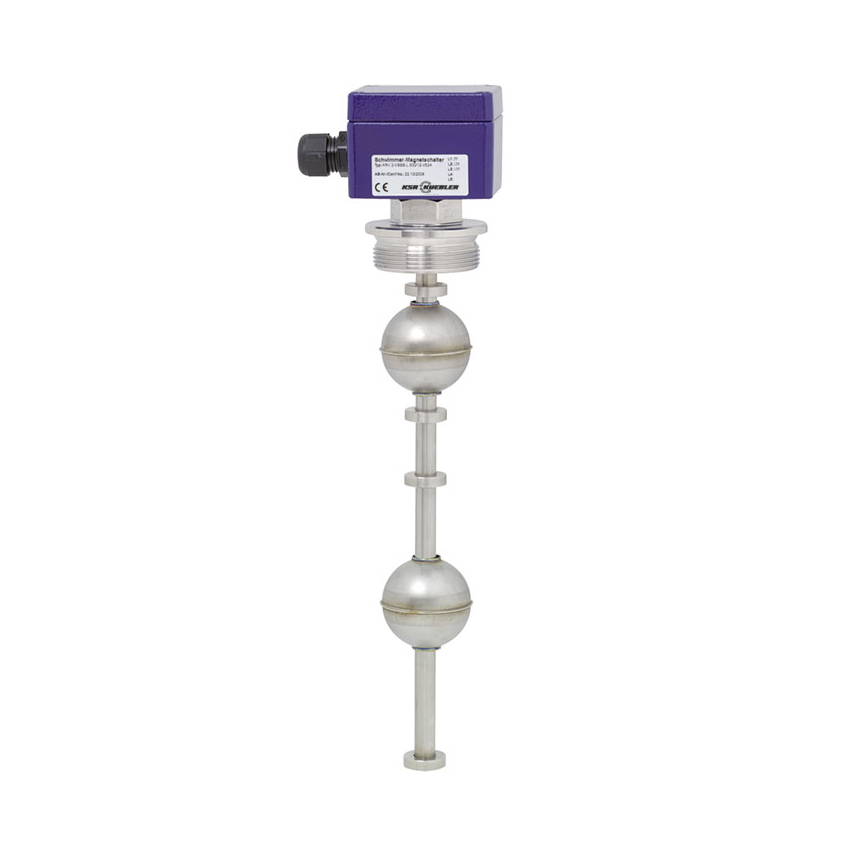

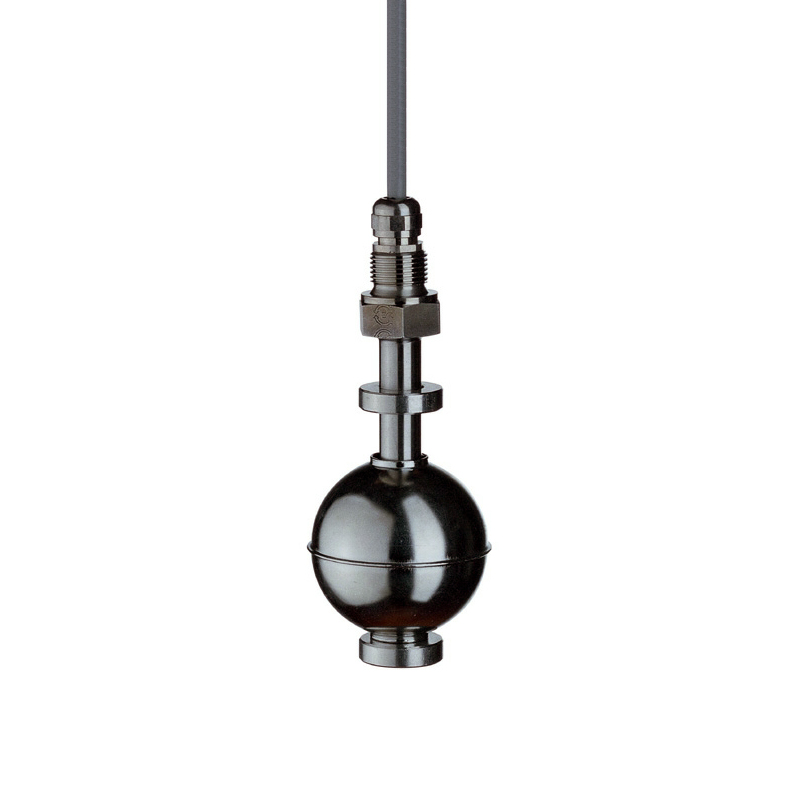

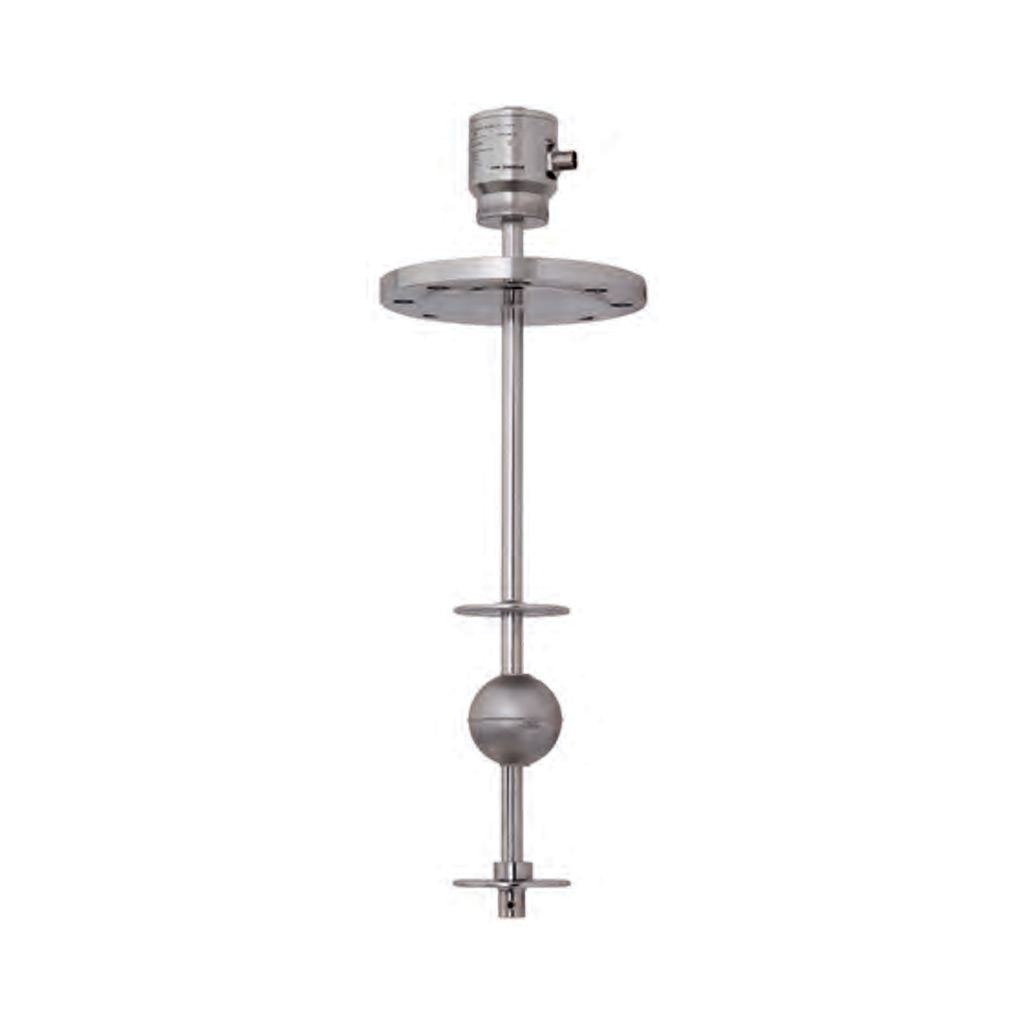

    Vertikální plovákový magnetický spínač hladiny KSR KueblerVertikální plovákový magnetický spínač hladinyVertikální plovákový magnetický spínač hladiny FLS - plastové provedeníVertikální plovákový magnetický spínač hladinyStarší provedení vertikálního plovákového magnetického spínače hladiny s červeně lakovanou hlavicí

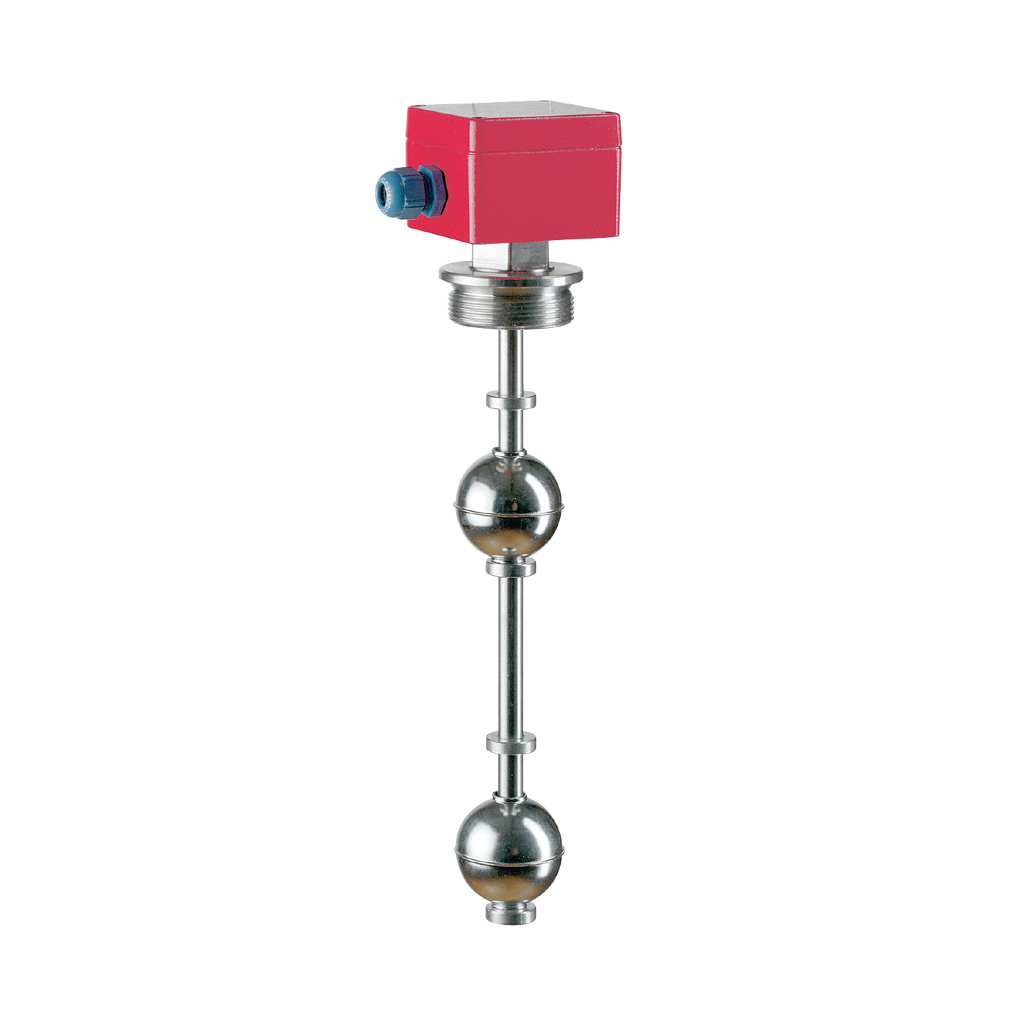

    Starší provedení vertikálního plovákového magnetického spínače hladiny s červeně lakovanou hlavicí

    Průmyslový vertikální magnetický plovákový limitní spínač pro monitorování výšky hladiny kapalin.

    Země původu - Země původu
    Země původu

    KSR Kuebler specialista

    • ikona parametru hustotaHustota: ≥ 300 kg/m3
    • ikona parametru teplotaTeplota: -196 °C až +350 °C
    • ikona parametru tlakTlak: vakuum až 4 MPa
    • ikona parametru výstupVýstup: elektrický binární (bistabilní)
    • ikona parametru ---Kontakt: až 8× SPST / 4× SPDT - možnost kombinace s teplotním spínačem nebo teplotním snímačem PT100
    • ikona parametru materiálMateriál: 316L, 316Ti, Titan Gr.2, PVDF, PP, PVC
    • ikona parametru krytíKrytí: IP65 - IP66/68

    Modely spínačů

    FLS-S (standardní)
    FLS-M (mini)
    FLS-P (plastové)
    FLS-H (hygienické)

    Logo WIKA
    KSR KUEBLER Niveau-Messtechnik GmbH je členem WIKA Group.

    Popis

    Vertikální plovákový magnetický spínač model FLS od výrobce KSR Kuebler je limitní hladinoměr, který je umístěn shora do nádrže přímo v prostoru měření. Zařízení umožňuje monitorování výšky hladiny (mezihladiny) v jedné nebo více úrovních. Jeho plovák s vestavěným permanentním magnetem se pohybuje podél vodicí trubky společně s hladinou měřené kapaliny. Uvnitř trubky je nainstalován jeden nebo více jazýčkových kontaktů, které jsou ovládány magnetem v plováku. Tím je možno sledovat dosažení jednotlivých limitních stavů hladiny.


    Vlastnosti

    • přístroj je umístěn přímo v prostoru měření v horní části nádrže
    • měření limitních stavů hladiny (mezihladiny) i vícenásobné
    • standardně do výšky 6 m
    • možnost volby funkce kontaktů (spínací, rozpínací, přepínací, včetně výstupu pro PLC a NAMUR)
    • individuální konstrukce na přání zákazníka
    • použití pro teploty −196 °C až +350 °C, provozní tlak vakuum až 4 MPa, hustota ρ ≥ 300 kg/m3
    • materiál nerez 316L, 316Ti, Titan Gr.2, plast (PVDF, PP, PVC)
    • procesní připojení přírubou nebo šroubením
    • možnost kombinace s teplotním spínačem nebo snímačem PT100
    • certifikáty: ATEX (Ex i/Ex d), EAC (TR CU), TR.UA, DNV GL, ABS, BV, LR, RINA, WGH, do potravinářství (3-A)
    • možnost rozšíření standardní záruky
    • krytí IP65 – IP66/68

    Použití

    • měření hladiny téměř všech kapalin
    • řízení a monitorování různých úrovní hladin (např. pro čerpání)
    • chemický a petrochemický průmysl
    • zařízení pro výrobu energie, elektrárny
    • vodohospodářství
    • potravinářský a nápojový průmysl

    Logo Ex
    Hladinoměry FLS mohou být dodány v provedení pro montáž do prostředí s nebezpečím výbuchu (Ex).

    Tvorba objednacího kódu

    1 2 3 4 5 6 7 8 9
    ARV 1,5″ VSOU L950/12 V62A INTF Ex

    Vertikální plovákový spínač FLS

    1. materiál a typ krabice elektrického připojení
    2. procesní připojení
    3. materiál vodicí trubky a funkce kontaktu
    4. délka a průměr vodicí trubky
    5. plovák
    6. měření mezihladiny (volitelné)
    7. délka a materiál kabelu (volitelné)
    8. schválení (volitelné)

    Příklady kódů

    ASM121/2″-VUU-L190/12-V52A-adjustable
    AV4RV1,5″-VO/TT-L290/12-V44T
    ARV1/2″-VO-L300/12-V62A
    ASC4NPTV1/2″-VU-L480/12-B40A
    AFVEN50/16/B1-VSO-L800/12-V44A

    Podrobný dokument věnovaný tvorbě objednacího kódu naleznete v záložce Dokumentace.

    ilustrační obrázek aplikace Hlídání minimální hladiny oleje ve zhášecí tlumivce zemního spojení

    Hlídání minimální hladiny oleje ve zhášecí tlumivce zemního spojení

    Zhášecí tlumivka zemního spojení slouží k odstranění nežádoucích vln v elektrickém napětí, které mohou vznikat při přechodu mezi různými zdroji energie nebo při připojení velkých zatěžovacích zdrojů. Minimální hladina oleje ve zhášecí tlumivce zemního spojení je nezbytná pro její správnou funkci a ochranu před poškozením. Pokud je hladina oleje příliš nízká, může dojít k přehřátí a poškození tlumivky. Hladinu oleje proto musíme pravidelně kontrolovat a případně ji doplňovat, pokud je to nutné.

    ilustrační obrázek aplikace Monitorování minimální a maximální výšky hladiny u nádrží pohonných hmot

    Monitorování minimální a maximální výšky hladiny u nádrží pohonných hmot

    Sledování minimální a maximální hladiny paliva v nádržích je důležité z několika důvodů. Hlídáním minimální hladiny je zajištěna informace, že jsou k dispozici dostatečné zásoby paliva a hlídáním maximální hladiny je naopak zajištěna informace, že nedošlo k přeplnění nádrže a nehrozí tak únik pohonných hmot, který může zapříčinit negativní dopady na životní prostředí. Typicky se s touto aplikací můžeme setkat u nádrží čerpacích stanic pohonných hmot.

    Aplikace související s výrobcem KSR Kuebler

    ilustrační obrázek aplikace Monitorování výšky hladiny v čističkách odpadních vod

    Monitorování výšky hladiny v čističkách odpadních vod

    V čističkách odpadních vod se obvykle monitoruje výška hladiny vody v nádrži za účelem správného řízení a provozu čističky. Existuje několik způsobů, jak lze výšku hladiny v nádržích sledovat. Jeden z nejstarších, nejjednodušších a nejspolehlivějších způsobů limitního měření výšky hladiny v nádrži je pomocí závěsného plovákového spínače.

    ilustrační obrázek aplikace Měření výšky hladiny v kondenzačních nádržích parních turbín

    Měření výšky hladiny v kondenzačních nádržích parních turbín

    Parní turbína je nejpoužívanější tepelný rotační lopatkový motor sloužící k přeměně vnitřní energie páry na mechanickou energii. Moderní energetická turbína sestává z několika technologických uzlů a jedním z těchto uzlů je i kondenzační nádrž. Ta slouží jako tepelný výměník, kde dochází ke kondenzaci páry, vystupující z koncových dílů turbíny, na kapalný vodní kondenzát.
