    Ultrachladná kalibrační pícka Fluke 9190A

    Ultrachladná provozní metrologická pícka Fluke 9190A s rozsahem –95 °C až 140 °C.

    logo výrobce Fluke Process Tools
    Země původu - Země původu
    Země původu

    Fluke Process Tools specialista

    Daniel Beránek | +420 775 757 213 | dberanek@dex.cz

    Fluke Calibration 9190 ultrachladná provozní metrologická pec je nejpřesnější a nejstabilnější chladná suchá teplotní pec na trhu. Je ideální pro aplikace vyžadující přísnou kontrolu kvality a dodržování regulačních postupů. Tyto aplikace zahrnují validaci a kalibraci odporových snímačů teploty, termočlánků, teploměrů a senzorů na pracovišti, které se používají pro kontrolní zařízení, jako jsou lékařské mrazničky, laboratorní chladničky, chladící boxy, krevní banky, sterilizátory (autoklávy) a mrazicí sušičky.

    VlastnostiTechnické údajeModely a příslušenstvíDokumentace

    Široký teplotní rozsah

    –95 °C až 140 °C

    Excelentní přesnost

    Přesnost vestavěného referenčního odčítání teploty:  ± 0.05 °C z rozsahu

    Přesnost zobrazení:  ± 0.2 °C z rozsahu

    Najlepší stabilita ve své třídě

    ± 0.015 °C z rozsahu

    Rychlý čas chlazení

    z +23 °C na –90 °C:  80 minút

    z +23 °C na –95 °C:  90 minút

    z +140 °C na +23 °C:  60 minút

    Přenosnost

    Hmotnost jen 16 kg

    Vhodná do čistých prostorů

    Kalibrační lázně jsou nejstabilnější a nejjednotnější dostupné zdroje teploty, ale nejsou vhodné pro čisté prostory. Velikost lázně omezuje přenosnost a kapaliny do lázně se mohou snadno rozlít a odvádět výpary. 9190 ultrachladná suchá teplotní pec je skvělá alternativa. Její široký rozsah teplot zabírá nejchladnější a nejvyšší teplotní rozsahy potřebné pro farmaceutické, biomedicínské a potravinářské provozy. Model Fluke 9190 je malý a lehký, takže je snadné jej přepravovat. A protože nepoužívá kapaliny pro přenos tepla, čisté místnosti zůstávají čisté. Doby chlazení a zahřívání Fluke 9190 je rychlejší než u kalibračních lázní, což znamená, že kalibrace je provedena rychleji.

    Pro spolehlivé měření v provozu je rozhodující přesný zdroj teploty

    Nespolehlivé měření v provozu mohou mít škodlivý vliv na podnikání, což vede ke špatné kvalitě výrobků, zpětným odběrům, pokutám, zmetkům a ztrátám zisku. V konečném důsledku jsou měření jen tak dobrá jako zdroje teploty použité ke kalibraci měřicího zařízení. Teplotní pícka Fluke 9190 zahrnuje nejlepší technologie a designové zkušenosti získané z desetiletí vývoje suchých teplotních pícek. Fluke 9190 vyhovuje předpisům EURAMET cg-13 pro nejlepší postupy měření pro kalibrátory teplotních pícek. V důsledku toho si můžete být jisti, že specifikace Fluke 9190 pro přesnost, stabilitu, axiální (vertikální) homogenitu, radiální uniformitu a hysterezi byly důkladně a pečlivě definované a testované. S ultrachladnou provozní metrologickou teplotní píckou Fluke 9190 si budete jisti, že používáte nejpřesnější a nejstabilnější ultrachladnou teplotní pícku a to bude mít pozitivní vliv na vaše podnikání.

    Specifikace základní jednotky
    Teplotní rozsah při 23 °C –95 °C až 140 °C
    Přesnost zobrazení ± 0.2 °C z rozsahu
    Přesnost s externí referencí [3] ± 0.05 °C z rozsahu
    Stabilita ± 0.015 °C z rozsahu
    Axiální uniformita při 40 mm ± 0.05 °C z rozsahu
    Radiální gradient ±0.01 °C z rozsahu
    Náběhový efekt (s 6.35  mm referenčným snímačom a troma 6.35  mm snímačmi)
    ± 0.006 °C z rozsahu
    (verze s displejem s jedním 6,35  mm snímačem)
    ± 0.25 °C při –95 °C
    ± 0.10 °C při  140 °C
    Provozní podmínky 0 °C až 35 °C, 0 % až 90 %
    RH (nekondenzující) < 2000 m nadm. výška
    Podmínky prostředí pro všechny parametry s výjimkou teplotního rozsahu 13 °C až 33 °C
    Ponor 160  mm
    Průměr otvoru 30 mm
    Čas zahřívání [1] z –95 °C na 140 °C: 40 min
    Čas chlazení [1] z +23 °C na –90 °C: 80 min
    z +23 °C na –95 °C: 90 min
    z +140 °C na +23 °C: 60 min
    Čas stabilizace [2] 15 min
    Rozlišení 0.01  °
    Displej LCD, °C anebo °F volitelné uživatelem
    Rozměry (V x Š x H) 380 mm x 205 mm x 480 mm
    Hmotnost 16 kg
    Napájení 100 V až 115 V (± 10 %) 50/60 Hz, 575 W
    200 V až 230 V (± 10 %) 50/60 Hz, 575 W
    Pojistka 115 V: 6,3 A T 250 V
    230 V: 3,15  A T 250 V
    4–20 mA pojistka  (jen model -P) 50 mA F 250 V
    Připojení k PC RS-232 interface
    Bezpečnost IEC 61010-1, Installation Category II, Pollution degree 2
    Elektromagnetické prostředí IEC 61326-1: Basic
    Chladzení R32 (Difluoromethane)
    < 20 g, ASHRAE bezp. trieda A2L
    R704 (Helium)
    < 20 g, ASHRAE bezp. trieda A1

    Specifikace provedení –P
    Přesnost vestavěného modulu odečítání teploty (4-vodičový etalonový snímač) [3] ± 0.010 °C při –95 °C
    ± 0.013 °C při –25 °C
    ± 0.015 °C při 0 °C
    ± 0.020 °C při 50 °C
    ± 0.025 °C při 140 °C
    Rozsah etalonového odporu  0 Ω až 400 Ω
    Přesnost etalonového odporu [4] 0 Ω až 42 Ω: ± 0.0025 Ω
    42 Ω až 400  Ω: ± 60 ppm z odečtu
    Charakterizace etalonu ITS-90, CVD, IEC-751, odpor
    Možnost měření etalonu 4 vodič
    Připojení etalonu 6-pin DIN s INFO-CON technologií
    Přesnost vestavěného modulu odečítání odporových snímačů teploty NI-120: ± 0.015 °C při 0 °C
    PT-100 (385): ± 0.02 °C při 0 °C
    PT-100 (3926):  ± 0.02 °C při 0 °C
    PT-100 (JIS): ± 0.02 °C při 0 °C
    Rozsah odporu RTD 0 Ω až 400 Ω
    Přesnost odporu [4] 0 Ω až 25 Ω: ± 0.002 Ω
    25 Ω až 400 Ω: ± 80 ppm z meranej hodnoty
    Charakterizace odporového snímače teploty PT-100 (385), (JIS), (3926), NI-120, odpor
    Schopnost měření odporového snímače teploty 2-vodičově, 3-vodičově a 4-vodičově
    Prřipojení odporového snímače teploty 4-terminálový vstup
    Přesnost vestavěného odčítaní termočlánků [5] Typ J: ± 0.70 °C při 140 °C
    Typ K: ± 0.75 °C při 140 °C
    Typ T: ± 0.60 °C při 140 °C
    Typ E: ± 0,60 °C při 140 °C
    Typ R: ± 1,60  °C při 140  °C
    Typ S: ± 1,60  °C při 140  °C
    Typ M: ± 0,65  °C při 140  °C
    Typ L: ± 0,65  °C při 140  °C
    Typ U: ± 0,70 °C při 140 °C
    Typ N: ± 0,75 °C při 140 °C
    Typ C: ± 1,00 °C při 140 °C
    TC millivoltový rozsah –10  mV až 100 mV
    Přesnost napětí 0.025 % z meranej hodnoty  +0.01 mV
    Přesnost kompenzace studeného spoje ± 0.35 °C (okolitá teplota od 13 °C do 33 °C)
    Připojení termočlánku Mini konektory (ASTM E1684)
    Přesnost vestavěného odčítání mA 0.02  % z meranej hodnoty + 0.002 mA
    Rozsah mA  Kal 4-22 mA, Špec 4-24 mA
    Připojení mA  2 terminálové vstupy
    Funkce napájení smyčky 24 V dc napájení smyčky
    Teplotnýí koeficient vestavěné elektroniky
    (0 °C až 13 °C, 33 °C až 50 °C)    		 ± 0.005 % z rozsahu na °C

    Poznámky:
    [1]   Pro teplotu okolí 23 °C.
    [2]   Čas od kdy je dosažena požadovaná hodnota po dobu, kdy je přístroj v mezích specifikace své stability.
    [3] Teplotní rozsah může být limitován připojeným etalonová snímačem teploty. Přesnost vestavěného referenčního odečítání nezahrnuje přesnost snímače. Také nezahrnuje nejistotu snímače a chybu charakterizace.
    [4] Specifikace přesnosti měření se vztahuje na provozní rozsah a předpokládá 4 vodičové připojení pro PRT. S 3-vodičovým připojením RTD přidejte 0.05 Ω k přesností měření plus max. možný rozdíl mezi odpory vodičů.
    [5] Vstup pro odečítání termočlánků je citlivý na EM pole v rozsahu frekvencí 500 MHz až 700 MHz.



    Název Popis

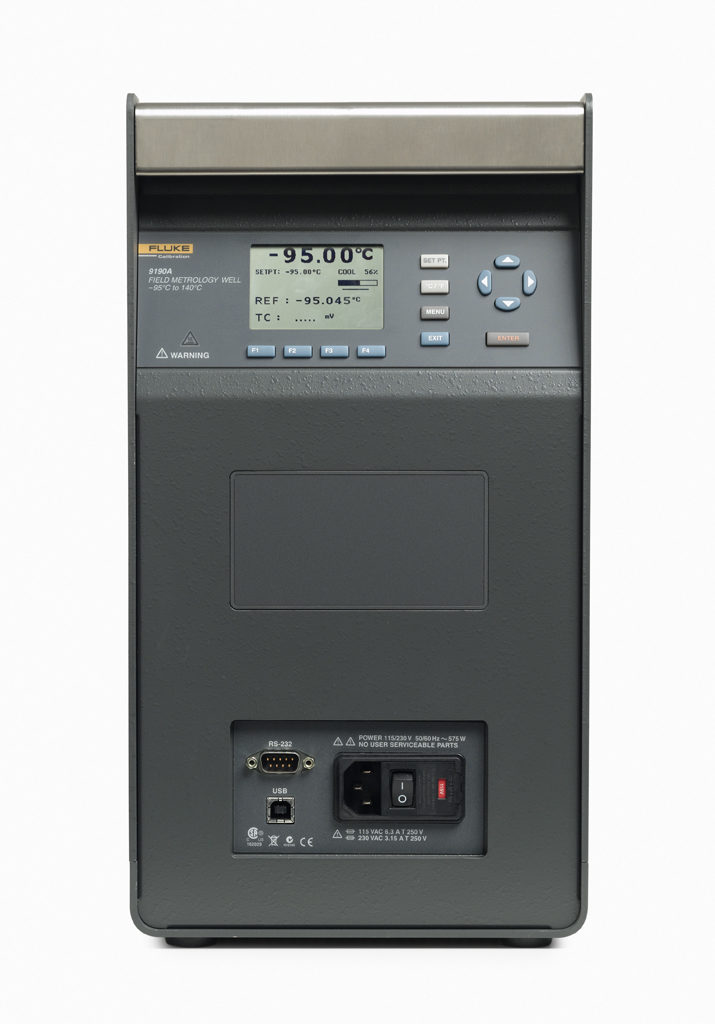

    9190A-X Ultrachladná provozní metrologická pec, -95 ° C až 140 ° C, s / 9190-INSX

    „X“ v modelovém čísle má být nahrazeno písmenem A, B, C, D, E, nebo F podle požadované vložky

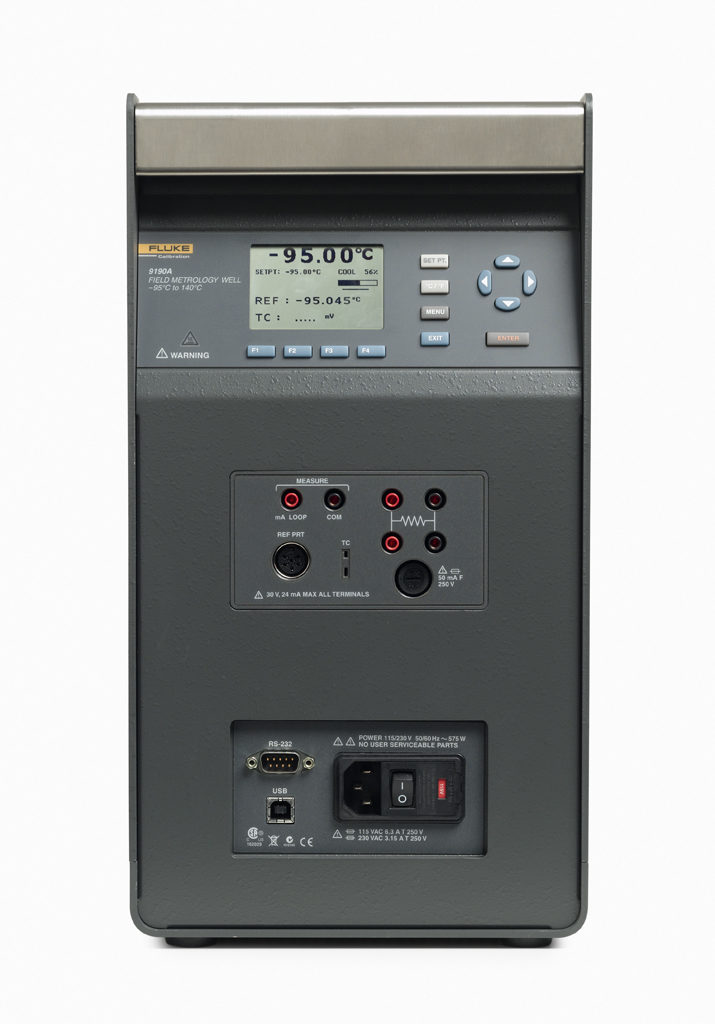

    9190A-X-P Ultrachladná provozní metrologická pec, -95 ° C až 140 ° C, s / 9190-INSX, s procesními elektrickým modulem (-P)

    „X“ v modelovém čísle má být nahrazeno A, B, C, D, E, nebo F podle požadované vložky
    Příslušenství Popis

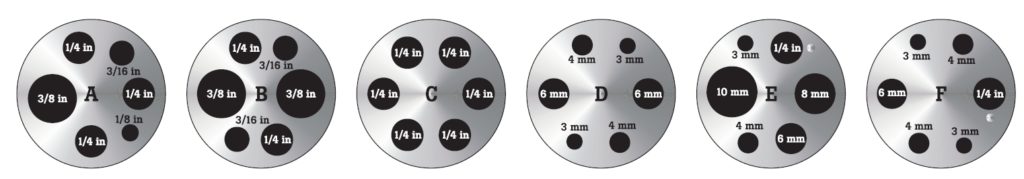

    9190-INSA Vložka „A“ 9190A
    9190-INSB Vložka „B“ 9190A
    9190-INSC Vložka „C“ 9190A
    9190-INSD Vložka „D“ 9190A
    9190-INSE Vložka „E“ 9190A
    9190-INSF Vložka „F“ 9190A
    9190-INSZ Vložka „Z“ 9190A, prázdná
    9190-INSY1 Vložka „Y1“ 9190A, vložka na přání s prázdným izolátorem
    9190-INSY2 Vložka „Y1“ 9190A, vložka na přání s izolátorem na přání

    Dokument

    Jazyk
    Katalogový list 9109A  EN flag
    Přehledový katalog Fluke Process Tools  EN flag
