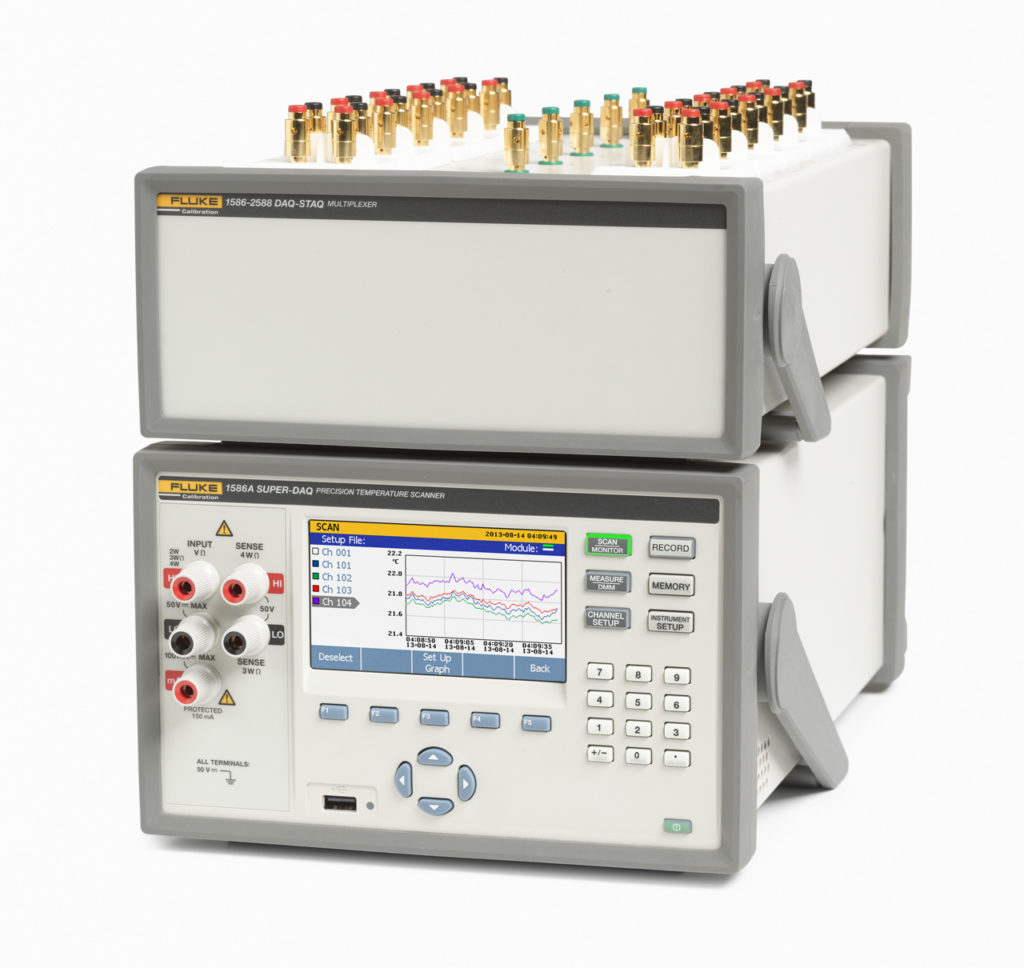

    Přesný teplotní skener Fluke 1586 Super-DAQ kombinovatelný s multiplexery DAQ-STAQ

    Země původu - Země původu
    Země původu

    Fluke Process Tools specialista

    Daniel Beránek | +420 775 757 213 | dberanek@dex.cz

    Teplotní skener 1586 kombinovatelný s multiplexery DAQ-STAQ dokáže skenovat a zaznamenávat teplotu, stejnosměrné napětí, stejnosměrný proud a odpor až pro 40 vstupních kanálů a rychlost skenování je až 10 kanálů za sekundu.

    • Měření termočlánků, odporových snímačů teploty, thermistorů, stejnosměrného proudu, stejnosměrného napětí a odporu
    • Nejlepší přesnost ve své třídě
      • PRT ± 0.005 ° C (při použití externího DAQ-STAQ Multiplexeru)
      • Termočlánky: ± 0.5 ° C (při použití High-Capacity Module a interní CJC)
      • Thermistory: ± 0.002 ° C
    • Vstupy: až 40 izolovaných univerzálních vstupů
    • Flexibilní konfigurace: interní High-Capacity Modul a / nebo DAQ-STAQ multiplexer
    • Volitelná rychlost skenování: až do 10 kanálů za sekundu
    • Čtyři provozní režimy: skenování, monitorování, měření, digitální multimetr
    • Zobrazení grafů v reálném čase až do 4 kanálů současně
    • 6 1/2 místné rozlišení displeje pro stejnosměrný proud, napětí a odpor

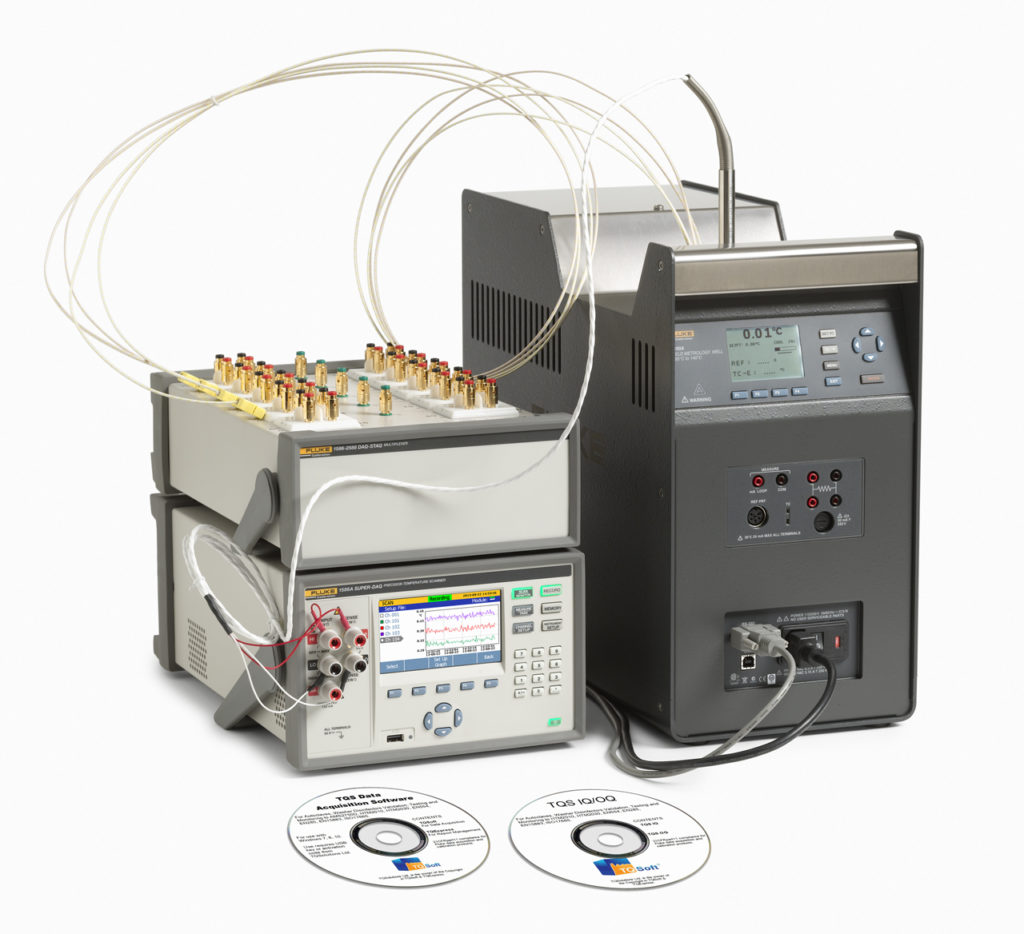

    • Automatizovaná kalibrace snímačů: dokáže kontrolovat teplotní pícky a mikro lázně Fluke Calibration
    • Ukládání dat:
    • Ukládání dat až do 20 MB volitelně do vestavěné paměti nebo na USB disk.
    • Přenos dat do PC pomocí USB nebo LAN připojení a zobrazení dat v aplikaci Microsoft® Excel
    • Bezpečnost dat: profily pro administrátora a uživatele na ochranu nastavení a zajištění návaznosti testu
    • Mx + B škálovací a nulovací funkce
    • Dva nezávislé alarmy, uživatelem definované alarmy pro každý kanál pro indikaci překročení horního a dolního rozsahu
    • Podporovaný teplotní validační software TQSoft a TQAero pro FDA 21 CFR Part 11 a AMS 2750 kompilace sběru dat
    Napájení 220 V : 198 V až 242 V
    Frekvence 47 Hz až 440 Hz
    Spotřeba 36 VA max. (24 W průměrně)
    Teplota okolí Provozní: 0 °C až 50 °C
    Pro plnou přesnost: 18 °C až 28 °C
    Skladování: −20 °C až 70 °C
    Zahřátí: 1 hodina pro plnou přesnost
    Relativní vlhkost (nekondenzující) Provozní:
    0 °C až 30 °C <80 %
    30 °C až 50 °C <50 %
    Skladování: −20 °C až 70 °C <95 %
    Nadm. výška Provozní: 2 000 m
    Skladovací: 12 000 m
    Vibrace a otřesy Spiňuje MIL-PRF-28800F Class 3
    Kapacita kanálů Celkově analogových kanálů: 45
    Kanály pro napětí/odpor: 41
    Proudové kanály:  5
    Digitální I/O: 8 bits
    Totalizér: 1
    Výstupy alarmu: 6
    Vstupní kanály – typy konektorů 1586A Kanál 001 (přední panel): zlaté piny, holé vodiče, banánkové konektory
    DAQ-STAQ Multiplexer: zlaté piny, holé vodiče, mini spade lugs, mini banánkové konektory, mini-jack thermočlánky
    High-Capacity Module: zlaté piny, holé vodiče,
    Ochrana vstupu 50 V všechny funkce, terminály a rozsahy
    Matematické kanály Počet kanálů: 20
    Funkce: součet, rozdíl, násobení dělení, polynomické, odmocnina, exponenciální, logaritmická, absolutní hodnota, průměr, maximum, minimum
    Spuštění interval, externí (spuštění vstupu), alarm, vzdál. ovládání (bus), manuálně, automatizovaný test
    Paměť Scan data RAM: 75 000 odečtů s časovým razítkem
    Data/Nastavení flash paměť: 20 MB
    USB Host Port Typ konektoru: Typ A
    Funkce: Paměť
    Systém souborů: FAT32
    Kapacita paměti: 32 GB
    USB Device Port Typ konektoru: Typ B
    Třída: Přístroj
    Funkce: Kontrola a přenos souborů
    Protokol: SCPI
    LAN Funkce: Kontrola a přenos údajů
    Síťové protokoly: Ethernet 10/100, TCP/IP
    Příkazový protokol: SCPI
    RS-232 Konektor: D-sub 9 pin (DE-9)
    Baud rate: 1200, 2400, 4800, 9600, 19200, 38400
    Funkce: Výstup pro regulátor teploty
    Rozměry Výška: 150 mm
    Šířka: 245 mm
    Hloubka: 385 mm
    Hmotnost: 6 kg (typická konfigurace)
    Hmotnost balení: 9.5 kg (typická konfigurace)
    Zhoda CE, CSA, IEC 61010 3rd ed.

    Kompletní specifikace je uvedena v katalogovém listu výrobce, který najdete v záložce Dokumentace.

    Název Popis
    1586A/1DS Super-DAQ Přesný teplotní  skener, 1 DAQ-STAQ Multiplexer
    1586A/1DS/C Super-DAQ Přesný teplotní skener, 1 DAQ-STAQ Multiplexer, Akreditovaná kalibrace
    1586A/2DS Super-DAQ Přesný teplotní skener, 2 DAQ-STAQ Multiplexery
    1586A/2DS/C Super-DAQ Přesný teplotní skener, 2 DAQ-STAQ Multiplexery, Akreditovaná kalibrace
    1586A/DS-HC  Super-DAQ Přesný teplotní skener, 1 High-Capacity Modul, 1 DAQ-STAQ Multiplexer
    1586A/DSHC/C Super-DAQ Přesný teplotní skener, 1 High-Capacity Modul, 1 DAQ-STAQ Multiplexer, Akreditovaná kalibrace
    1586A/1HC Super-DAQ Přesný teplotní skener, 1 High-Capacity Modul
    1586A/1HC/C Super-DAQ Přesný teplotní skener, 1 HIgh-Capacity Modul, Akreditovaná kalibrace
    1586A/2HC Super-DAQ Přesný teplotní skener, 2 High-Capacity Moduly
    1586A/2HC/C Super-DAQ Přesný teplotní skener, 2 High-Capacity Moduly, Akreditovaná kalibrace
    2680A-APSW v6.0 Fluke DAQ 6.0 Application Software
    TQSOFT-IQ/OQ TQSoft Pharma Process Analysis and Validation Software
    TQAERO TQAero Furnace Validation Software
    VAL-BNDR-TQS Validation Reference Binder
    Název Popis
    1586-2586 High-Capacity Modul bez reléové karty
    1586-2586/C High-Capacity Modul bez reléové karty, akreditovaná kalibrace
    1586-2586-KIT High-Capacity Modul s reléovou kartou
    1586-2586-KIT/C High-Capacity Modul s reléovou kartou, akreditovaná kalibrace
    1586-2588 DAQ-STAQ Multiplexer bez adaptérové karty
    1586-2588/C DAQ-STAQ Multiplexer bez adaptérové karty, akreditovaná kalibrace
    1586-2588-KIT DAQ-STAQ Mutiplexer, adaptérová karta, interface kabel
    1586-2588-KIT/C DAQ-STAQ Mutiplexer, adaptérová karta, interface kabel, Akreditovaná kalibrace
    1586-2588-CBL  DAQ-STAQ Multiplexer Interface kabel
    1586A-101 10-ohm proudové skratové odpory, sada 10 ks
    Y1586S Sada pro montáž do panelu, pro jeden přstroj (poloviční rack)
    Y1586D Rack Mount Kit, Dvojitý (celý rack)
    1586-CASE Kufr pro 1586A Super-DAQ
    1586/DS-CASE Super-DAQ/DAQ-STAQ Kufr (hlavná skříňka a externí moduly)
