Popis

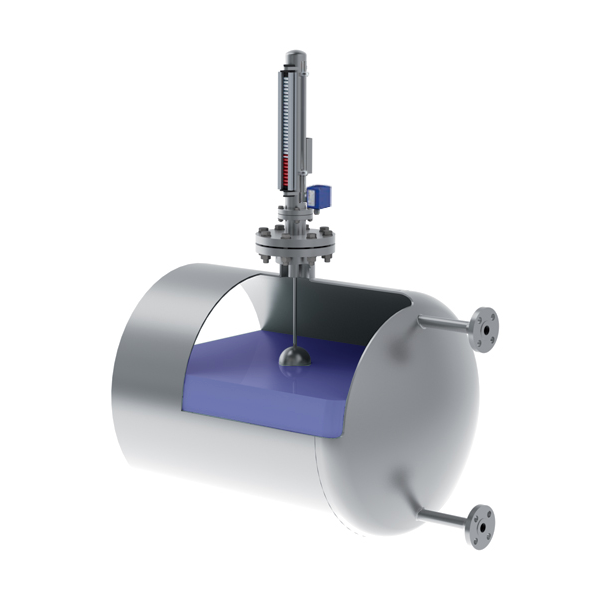

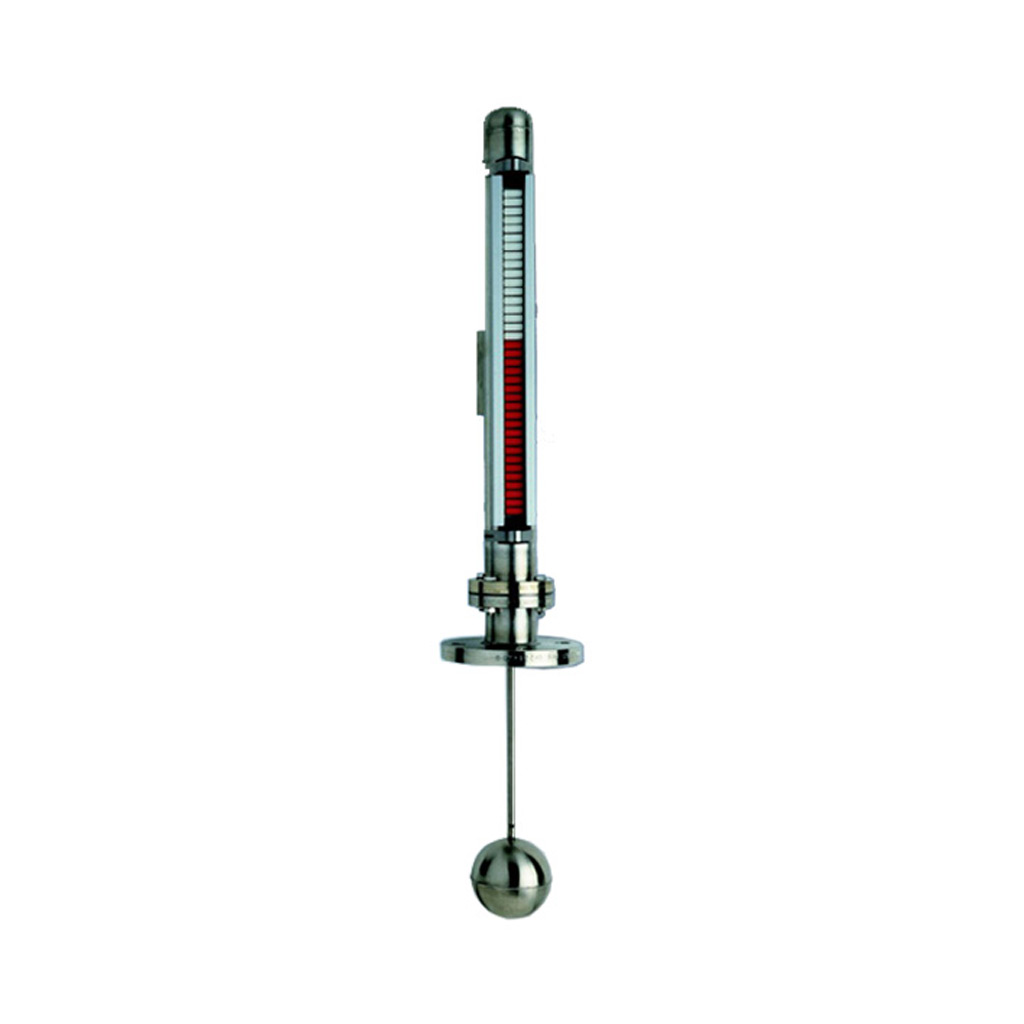

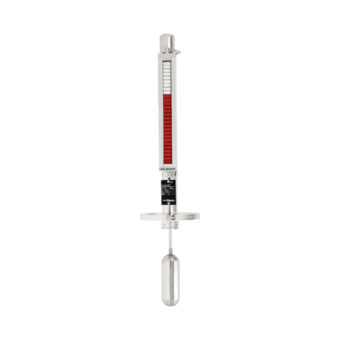

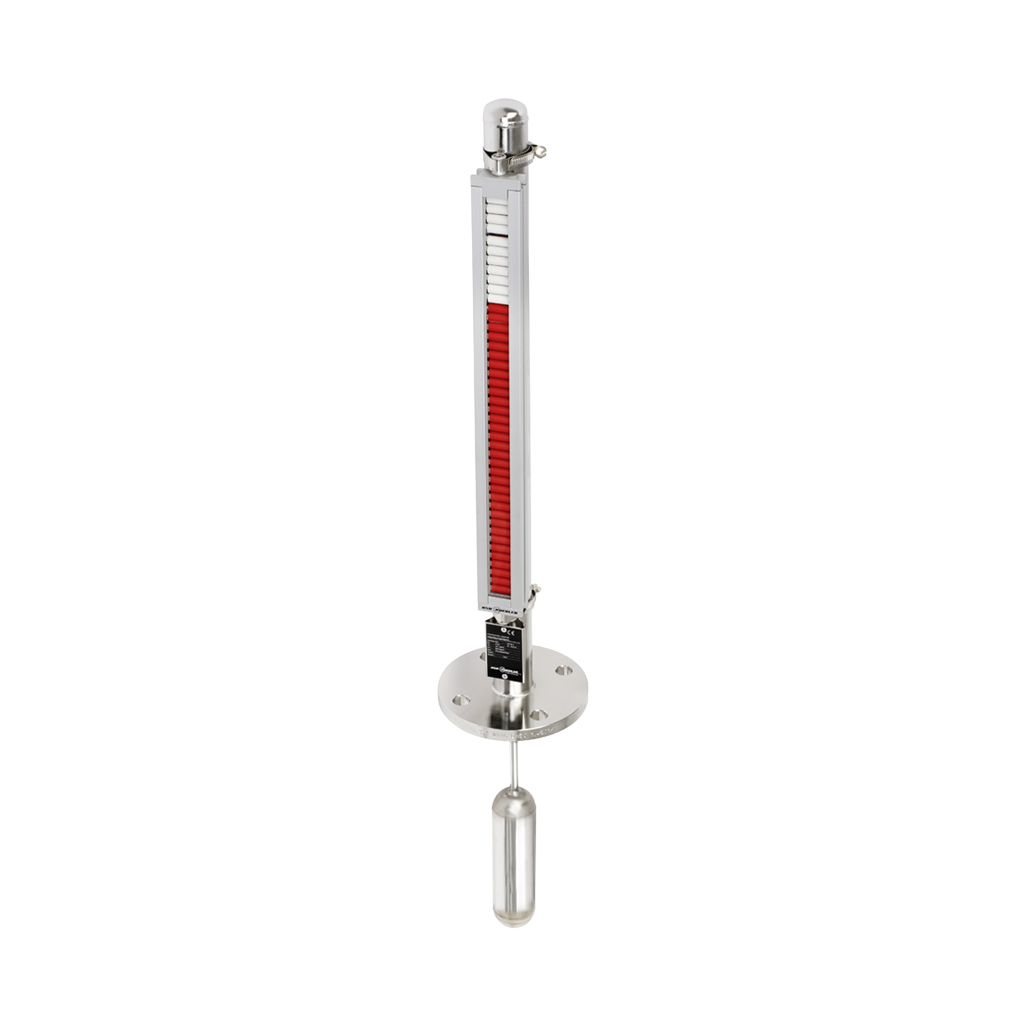

Stavoznak s horní montáží model UTN od výrobce KSR Kuebler/WIKA je umístěn shora v nádrži přímo v prostoru měření. Je tvořen komorou, v níž se pohybuje vodící tyč, na jejímž dolním konci je připevněn plovák. Na horním konci vodící tyče je upevněn integrovaný permanentní magnet. V kontaktu s měřeným médiem je pouze plovák a vodící tyč. Vně komory je umístěna zobrazovací lišta s otočnými dvoubarevnými segmenty (válečky). Ty mají také své vlastní permanentní magnety, které jsou ovlivňovány magnetem vodící tyče, která společně s plovákem kopíruje hladinu. Při ovlivnění dochází k otáčení segmentů, čímž z pohledu pozorovatele nastane změna jejich barvy. Hranice mezi barvami signalizuje úroveň hladiny. Magnetické pole vodící tyče působí i na blízké okolí komory, kde ovládá další instalované měřicí prvky (limitní spínače, kontinuální snímače).

Vlastnosti

• magnetická dvoubarevná zobrazovací lišta (indikace výšky hladiny bez nutnosti napájení), s možností přídavného LED osvětlení
• spojité měření hladiny (i mezihladiny) s volitelným rozlišením, standardně do výšky 3 m
• senzor s výstupním signálem 4 – 20 mA s možností HART^® (ver. 5 až 7) nebo rozhraním Bluetooth^® (BLE 5.0), FOUNDATION™ fieldbus a PROFIBUS PA
• volitelná kombinace místního zobrazení, proudového výstupu a limitních spínačů
• individuální konstrukce na přání zákazníka
• možné dodat včetně uklidňovací trubky (stilling well)
• použití pro teploty -196 °C až +300 °C, provozní tlak vakuum až 4 MPa
• materiál komory nerez 316Ti, 316L, vodicí tyče a plováku nerez nebo Titan Gr.2
• certifikáty: PED, ATEX (Ex h), EAC (TR CU), GOST
• možnost rozšíření standardní záruky
• krytí IP65 – IP68

Použití

• chemický a petrochemický průmysl
• těžba ropy a zemního plynu
• energetická zařízení, turbíny, elektrárny
• vodohospodářství
• potravinářství
• farmacie
