Šroubení VCR s čelním těsněním

logo D-Ex info@dex.cz | +420 541 423 211
  • Šroubení VCR s čelním těsněním

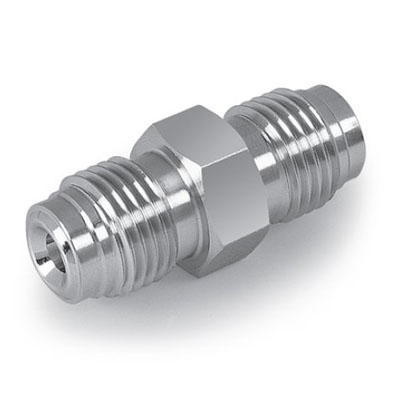

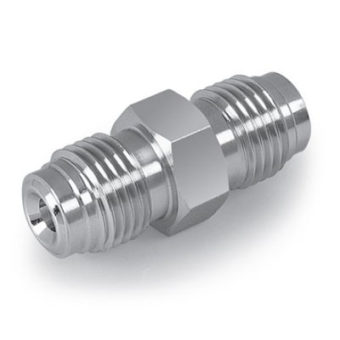

    Union VCRm UM

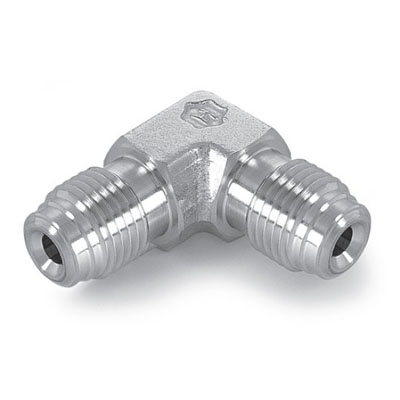

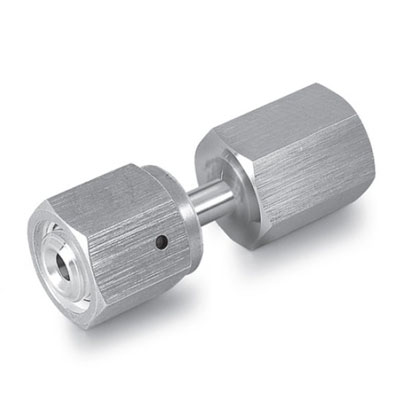

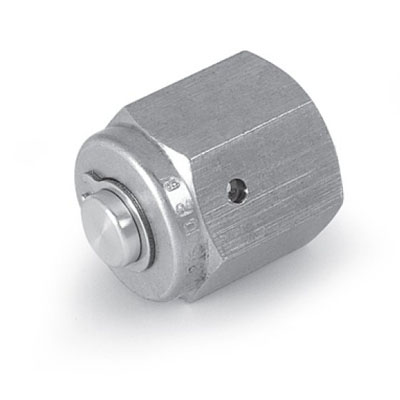

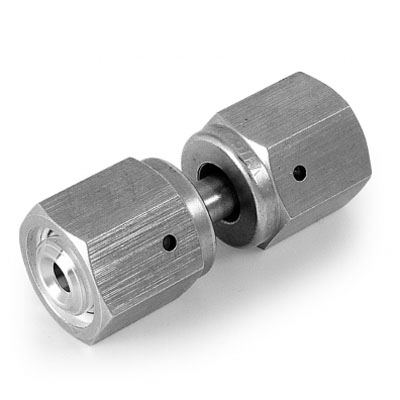

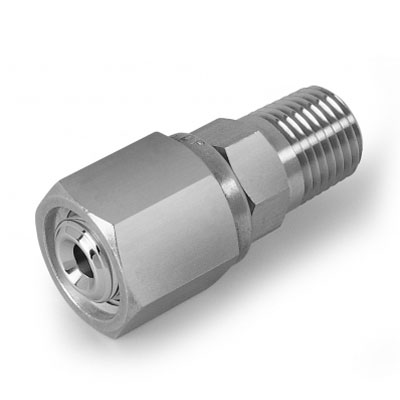

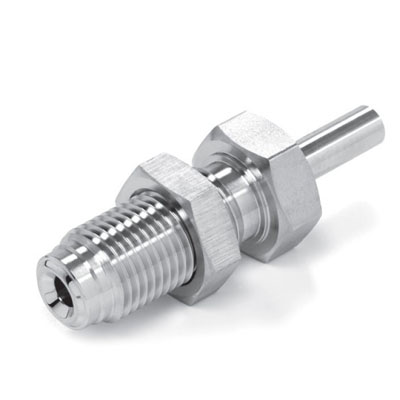

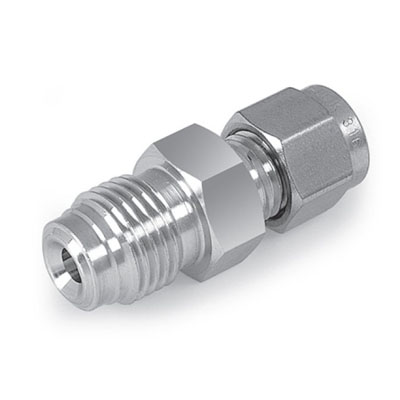

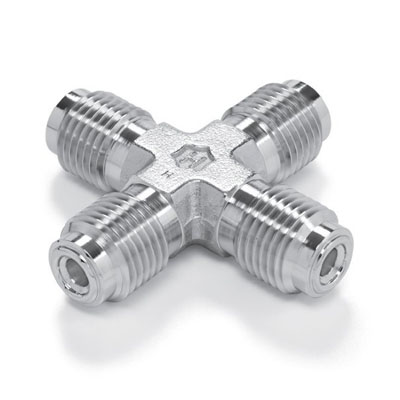

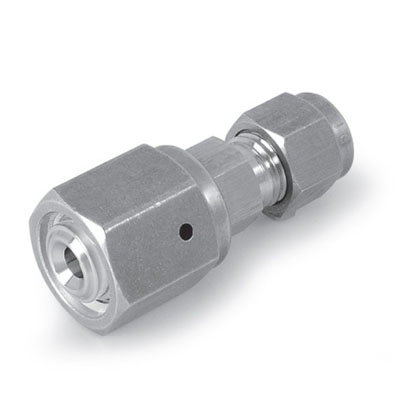

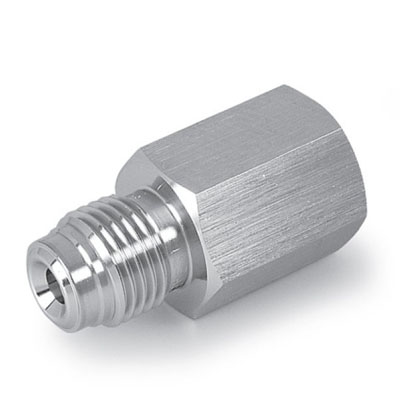

    Cross VCR male CUTee VCR male TUGasket GA-RTGasket GACross VCR male CUBulkhead VCR Union BUBulkhead VCR to Let-Lok BULBulkhead VCR to Tube BHUTStraight VCR to NPTm CMStraight VCR to NPTf FCStraight VCR to Let-Lok UGLSwivel VCR to Let-Lok FHTLSwivel VCR to NPTm MCFSwivel VCR to NPTf FCFSwivel VCRm to VCRf UMFSwivel VCRf UFFUnion VCR female DFUCoupling VCR female CPMale VCR Plug MPCap VCR Female CF

    Ham-Let Face Seal Fittings

    Země původu - Země původu
    Země původu

    Ham-Let (UCT) specialista

    Díly pro čisté aplikace. Pro spojování těchto dílů se využívá VCR závit s čelním těsněním. Mezi čela dvou šroubení se vkládá nerezový nebo niklový těsnící kroužek.



    Různé glandy, kolena, T-kusy, kříže, redukce, záslepky a těsnící kroužky v rozměrech 1/4″, 1/2″, případně 3/4″, 1″.

    Katalog ultračistých dílů a jejich dostupných rozměrů je ke stažení v záložce „Dokumentace“.

    Novinka výrobce Ham-Let pro snadnou montáž těsnění u VCR dílů:

    GA-VL

     GA-VL (Vertical Load Gasket)

    Těsnění je dostupné z materiálů nerez a nikl, v rozměrech 1/4″ a 1/2″.Tohle nové provedení je cenově výhodnější než verze těsnění s osazením GA-RT a navíc umožňuje ještě pohodlnější způsob použití. Výhodou při montáži je, že stačí pouze malá mezera mezi čely VCR dílů, protože těsnění GA-VL lze díky speciálnímu tvaru nasunout na čelo dílu ze strany. Pro verzi těsnění GA-RT je potřeba více prostoru, protože těsnící kroužek je potřeba na čelo VCR šroubení natlačit zepředu.

    Objednací kódy těsnění GA-VL:

    SS-GA-1/4-VL-E    |    NI-GA-1/4-VL-E    |    SS-GA-1/2-VL-E    |    NI-GA-1/2-VL-E

    Základní provedení VCR těsnění bez osazení:

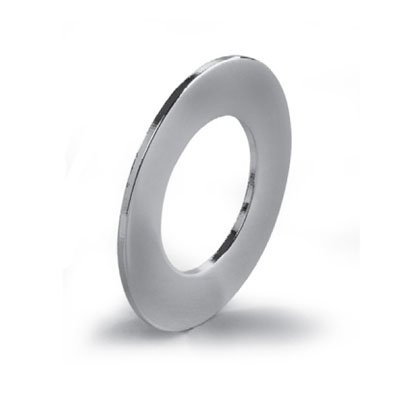

    Gasket GA

    GA

    (Gasket)



    VCR těsnění s osazením:

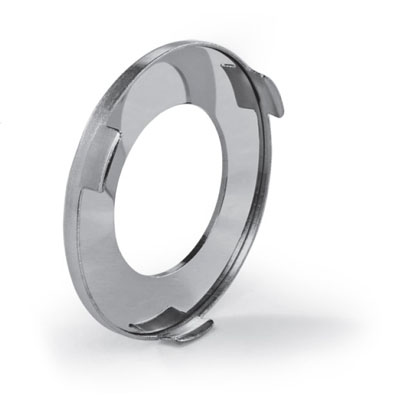

    Gasket GA-RT

    GA-RT

    (Retained Gasket)

    ilustrační obrázek aplikace Komponenty pro distribuční systémy vysoce čistých plynů

    Komponenty pro distribuční systémy vysoce čistých plynů

    Jeden z našich vážených zákazníků v polovodičovém průmyslu využívá díly UCT Ham-Let pro svoje distribuční systémy vysoce čistých plynů. Jedná se především o zařízení jako automatické plynové kabinety, ventilové rozdělovací skříně nebo plynové panely. Náš zákazník ve svém moderním výrobním závodě disponujeme i čistými výrobními prostory třídy ISO 6 (Class 1000) pro orbitální svařování.

    Aplikace související s výrobcem Ham-Let (UCT)

    ilustrační obrázek aplikace Ventilové soupravy pro rafinerie

    Ventilové soupravy pro rafinerie

    Ventilové soupravy jsou důležitou součástí výrobního procesu v rafineriích. Jsou používány k regulaci průtoku kapalin a plynů v různých fázích výroby a distribuce. Ventilové soupravy jsou navrženy tak, aby mohly pracovat v těžkých podmínkách a zajistit spolehlivou obsluhu po dlouhou dobu. Nejčastější použití ventilových souprav u našich zákazníků je k vysílači tlaku (transmitter).  Transmitter je umístěn na potrubí kdekoliv v rafinerii právě na vícecestné ventilové soupravě. Ta v případě potřeby umožňuje například odtlakování vysílače a jeho kalibraci.

    ilustrační obrázek aplikace Nerezové a mosazné díly pro chladící okruh průmyslových vývěv

    Nerezové a mosazné díly pro chladící okruh průmyslových vývěv

    Potřebujete například díly pro rychlou a spolehlivou montáž chladícího okruhu svého špičkového zařízení? V tom případě se bude hodit naše kvalitní kompresní šroubení Let-Lok, závitové šroubení Pipe Line a nejrůznější kulové kohouty a jehlové ventily. Vše je od ověřeného výrobce UCT Ham-Let.

    ilustrační obrázek aplikace Nerezové díly do vysokých tlaků pro vodíkové systémy a výdejní stojany

    Nerezové díly do vysokých tlaků pro vodíkové systémy a výdejní stojany

    Pokud se zabýváte vývojem a stavbou výdejních stojanů pro vodík nebo i jinými aplikacemi s vodíkem, tak jsou pro vás díly od výrobce UCT Ham-Let ideálním řešením. Do aplikací zaměřených na vodík máme například kompresní šroubení Let-Lok, ve kterém najdete přímé spojky, kolena, T-kusy a další díly. Pro šroubení Let-Lok disponuje výrobce UCT Ham-Let i certifikací EC79. Kompresní šroubení Let-Lok je však použitelné jen pro aplikace s provozním tlakem do několika set bar.
