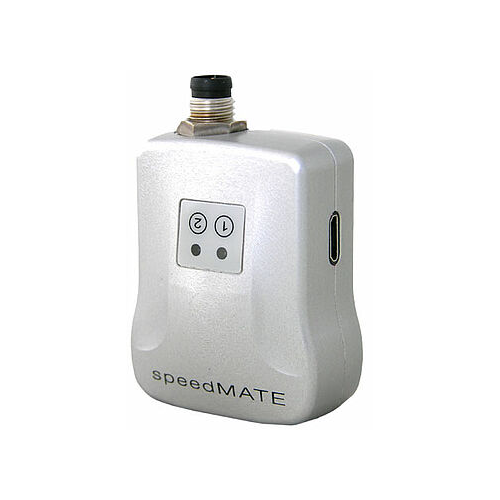

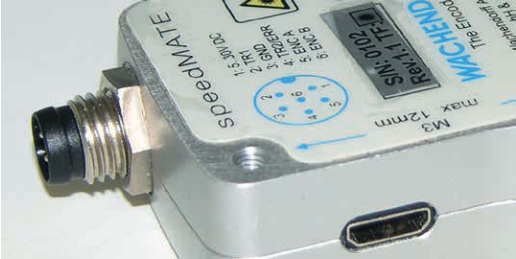

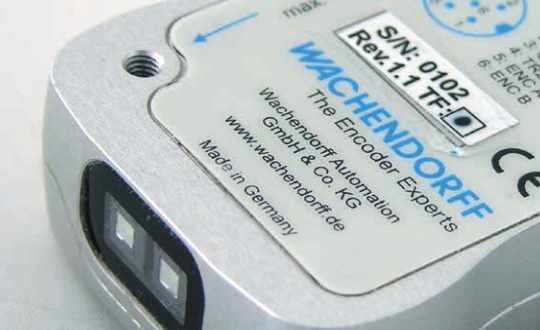

speedMATE – bezkontaktní optické měření rychlosti speedMATE – Non-Contact optical speed measurement
Bezkontaktní optický inkrementální snímač pro měření rychlosti a kusového zboží za účelem sledování, kontroly a regulace výrobních systémů.
Wachendorff Automation specialisté
Rozsah měření: 15 až 60 mm
Rychlost: 0.5 až 135 m/min (2,250 mm/s)
Přesnost: ± 0.3 %
Výstup: TTL, HTL, PNP/NPN
Teplota: -10 °C až +60 °C
Krytí: IP67
- bezkontaktní detekce
- inkrementální enkodér a programovatelný spouštěč v jednom
- bez prokluzu
- instalace Plug & Play
Popis
Optický snímač speedMATE měří rychlosti pohybujících se pásů a kusového zboží, aby sledoval, kontroloval a reguloval výrobní systémy. Jeho velká výhoda je, že měření je bezkontaktní, čistě optické, bez mechanických komponentů, a proto bez prokluzu. Na rozdíl od měřicích koleček a jiných mechanických procesů dosahuje speedMATE vyšší přesnosti měření a nepoškozuje materiál mechanickým namáháním.
Kromě toho je systém schopen převzít spouštěcí funkci, tj. vydat startovací impulz, např. pro označovací zařízení, jakmile bude dosaženo předem definované hodnoty přírůstku. Optický snímač speedMATE je vhodný pro téměř všechny materiály a povrchy – dokonce i pro reflexní a hladké skleněné povrchy. Jeho provoz je intuitivní.
Použití
Optický snímač speedMATE se používá v průmyslových oblastech k měření a přenosu rychlostí na systémech a strojích. Pomáhá při nastavování rychlostí tisku u značících systémů, synchronizaci pracovních kroků/cyklů strojů, měření délek, spuštění a řízení strojních cyklů atd.
Bezkontaktní měření pomocí speedMATE je vhodné pro téměř všechny materiály a povrchy, bez ohledu na to, zda se jedná o měkké nebo vlhké produkty – optické měření je vynikající i pro lesklé a hladké povrchy. Ovládání je intuitivní.
- lepenka, papír
- sklo, fólie, plast
- textilie, látky
- kov, kabel, drát
- hadice, profily
- vinutý materiál, pásy, plechy
Použití speedMATE na různých výrobních linkách je rozmanité:
balicí stroje, papírenské stroje, řezačky a převíječky, navíjecí stroje, laminovací stroje, vytlačovací linky, nanášecí stroje, válcovny atd.
Příslušenství
Montážní úhelník SPEEDMATEWIN
Připojovací kabel s přímým konektorem SAK-6-67-xx-MATE
Programovací kabel USB 2.0 SPEEDMATEUS
Pro snadné uvedení do provozu doporučujeme současně objednat montážní úchyt SPEEDMATEWIN a konektor s připojovacím kabelem SAK-6-67-xx-MATE.
Software
Konfigurační software speedMATE Connect.
Všechny uvedené rozměry jsou v mm.

Montážní úhelník
Pro optický snímač speedMATE

Připojovací kabel
Pro optický snímač speedMATE
2 m (SAK-6-67-02-MATE)
5 m (SAK-6-67-05-MATE)
10 m (SAK-6-67-10-MATE)

Programovací kabel
Pro optický snímač speedMATE
