Pojistný ventil H-900-HP

logo D-Ex info@dex.cz | +420 541 423 211

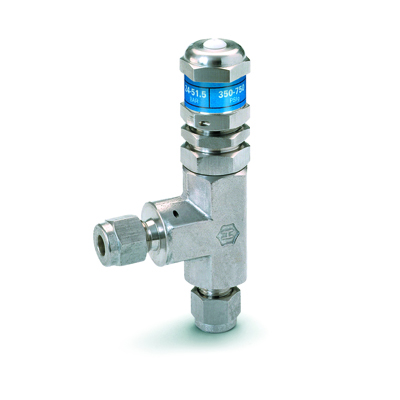

  • Pojistný ventil H-900-HP

    H900HPL
    H985HPN

    Pojistné neboli bezpečnostní ventily ze série H-900-HP do vyšších tlaků.

    Země původu - Země původu
    Země původu

    Ham-Let (UCT) specialista

    Tento ventil se otevírá při dosažení určitého tlaku v systému. Díky tomu dojde k poklesu tlaku v systému a předejde se možnému poškození aplikace. Tlak, při kterém se má ventil otevřít, lze manuálně nastavit otáčením čepičky ventilu, která svírá pružinu tlačící na sedlo uvnitř ventilu.

    Provedení:

    • úhlový

    Materiál:

    • nerez 316

    Připojení:

    • Let-Lok, NPT, BSPT

    Velikost připojení:

    • 1/4″ nebo  6 mm (pružina A až H)
    • 1/2″ nebo 12mm (pružina A až C)

    Otevírací tlak:

    • pružina A … 3,4 – 24 bar (50 – 350 PSI)
    • pružina B … 24 – 51,5 bar (350 – 750 PSI)
    • pružina C … 51,5 – 103 bar (750 – 1500 PSI)
    • pružina D … 103 – 155 bar (1500 – 2250 PSI)
    • pružina E … 155 – 206 bar (2250 – 3000 PSI)
    • pružina F … 206 – 275 bar (3000 – 4000 PSI)
    • pružina G … 275 – 344 bar (4000 – 5000 PSI)
    • pružina H … 344 – 413 bar (5000 – 6000 PSI)

    Doplňkové volby:

    • nastavení otevíracího tlaku u výrobce
    • certifikát PED 97/23/EC
    • Oxygen Clean
    • Lubricant Free

    podrobnosti v datasheetu, který lze stáhnout v záložce „Dokumentace“

    Aplikace související s výrobcem Ham-Let (UCT)

    ilustrační obrázek aplikace Komponenty pro distribuční systémy vysoce čistých plynů

    Komponenty pro distribuční systémy vysoce čistých plynů

    Jeden z našich vážených zákazníků v polovodičovém průmyslu využívá díly UCT Ham-Let pro svoje distribuční systémy vysoce čistých plynů. Jedná se především o zařízení jako automatické plynové kabinety, ventilové rozdělovací skříně nebo plynové panely. Náš zákazník ve svém moderním výrobním závodě disponujeme i čistými výrobními prostory třídy ISO 6 (Class 1000) pro orbitální svařování.

    ilustrační obrázek aplikace Ventilové soupravy pro rafinerie

    Ventilové soupravy pro rafinerie

    Ventilové soupravy jsou důležitou součástí výrobního procesu v rafineriích. Jsou používány k regulaci průtoku kapalin a plynů v různých fázích výroby a distribuce. Ventilové soupravy jsou navrženy tak, aby mohly pracovat v těžkých podmínkách a zajistit spolehlivou obsluhu po dlouhou dobu. Nejčastější použití ventilových souprav u našich zákazníků je k vysílači tlaku (transmitter).  Transmitter je umístěn na potrubí kdekoliv v rafinerii právě na vícecestné ventilové soupravě. Ta v případě potřeby umožňuje například odtlakování vysílače a jeho kalibraci.

    ilustrační obrázek aplikace Nerezové a mosazné díly pro chladící okruh průmyslových vývěv

    Nerezové a mosazné díly pro chladící okruh průmyslových vývěv

    Potřebujete například díly pro rychlou a spolehlivou montáž chladícího okruhu svého špičkového zařízení? V tom případě se bude hodit naše kvalitní kompresní šroubení Let-Lok, závitové šroubení Pipe Line a nejrůznější kulové kohouty a jehlové ventily. Vše je od ověřeného výrobce UCT Ham-Let.

    ilustrační obrázek aplikace Nerezové díly do vysokých tlaků pro vodíkové systémy a výdejní stojany

    Nerezové díly do vysokých tlaků pro vodíkové systémy a výdejní stojany

    Pokud se zabýváte vývojem a stavbou výdejních stojanů pro vodík nebo i jinými aplikacemi s vodíkem, tak jsou pro vás díly od výrobce UCT Ham-Let ideálním řešením. Do aplikací zaměřených na vodík máme například kompresní šroubení Let-Lok, ve kterém najdete přímé spojky, kolena, T-kusy a další díly. Pro šroubení Let-Lok disponuje výrobce UCT Ham-Let i certifikací EC79. Kompresní šroubení Let-Lok je však použitelné jen pro aplikace s provozním tlakem do několika set bar.
