Kulový kohout H-800

logo D-Ex info@dex.cz | +420 541 423 211
  • Kulový kohout H-800

    H-800S
    H-800AH-800TH-840 nebo 50H880NH800 actuator

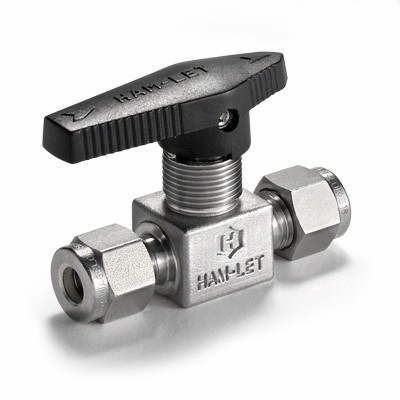

    Kompaktní nerezové kulové kohouty ze série H-800 s dlouhou životností.

    Země původu - Země původu
    Země původu

    Ham-Let (UCT) specialista

    Jedná se o velice kompaktní kulové kohouty, které mají tělo z jednoho kusu materiálu. V závislosti na velikosti připojení se dodávají tři velikosti těla ventilu. Série H-800 má takzvané zapouzdřené provedení uzavírací koule uvnitř ventilu. Ventil se vyrábí i v úhlovém a 3-cestném provedení. 3-cestné ventily ze série H-800 lze použít nejen k přepínání toku média do pravé nebo levé větve, ale i pro uzavírání aplikace.  Madla k ventilu jsou dostupná v několika barvách. Kohouty ze série H-800 se skvěle uplatňují například v nejrůznějších laboratořích a výzkumných ústavech pro technické plyny.

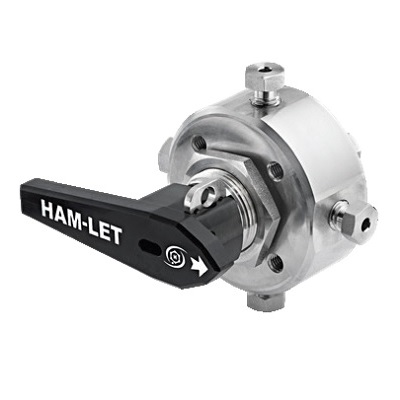

    Nyní můžete objednávat i nové 4-cestné cylindrické kohouty H-840 a 5-cestné cylindrické kohouty H-850.

    S tělem ventilu ve velikosti Large přináší Ham-Let inovované řešení prvků uvnitř ventilu (značení KL). Tato inovace zajišťuje například snížení odporu při obsluze ventilu o 50% a také ještě delší životnost.

    Provedení:

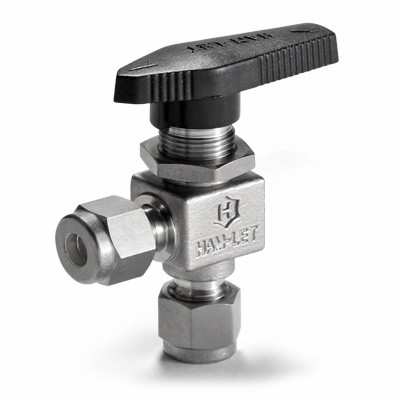

    • přímý, úhlový (2-cestný)

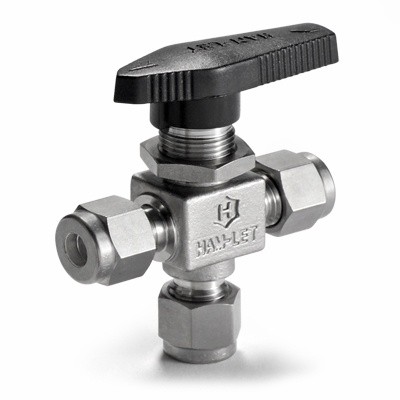

    • T-typ (3-cestný)
    • cylindrický (4 a 5-cestný)

    Materiál:

    • nerez 316

    Připojení:

    • Let-Lok, NPT, BSPT, BSPP (G), VCR

    Velikost připojení:

    • 1/8″ – 3/4″
    • 3mm – 12mm

    Velikost těla ventilu:

    • Small – S (max. tlak 207 bar)*
    • Medium – M (max. tlak 207 bar)*
    • Large – KL (max. tlak 172 bar)*

    Těsnění:

    • PTFE (max. teplota 149°C)*

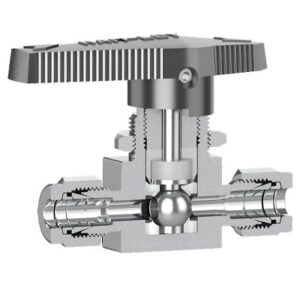

    Řez ventilu H-800S/H-800M

    H-800S a H-800M řez

    Řez ventilu H-800KL

    H-800KL řez

    *graf ukazující pokles tlakové odolnosti v závislosti na teplotě je umístěn v datasheetu, který lze stáhnout v záložce „Dokumentace“

    Doplňkové volby:

    • různé barvy madla
    • Oxygen Clean
    • Lubricant Free

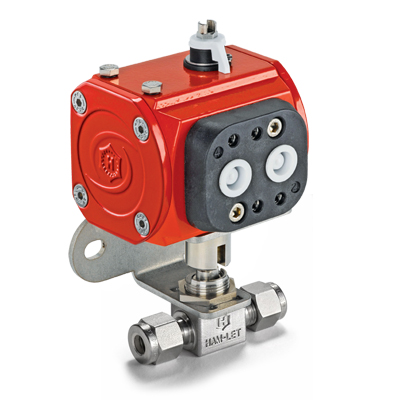

    • pneumatický pohon ventilu

    Aplikace související s výrobcem Ham-Let (UCT)

    ilustrační obrázek aplikace Komponenty pro distribuční systémy vysoce čistých plynů

    Komponenty pro distribuční systémy vysoce čistých plynů

    Jeden z našich vážených zákazníků v polovodičovém průmyslu využívá díly UCT Ham-Let pro svoje distribuční systémy vysoce čistých plynů. Jedná se především o zařízení jako automatické plynové kabinety, ventilové rozdělovací skříně nebo plynové panely. Náš zákazník ve svém moderním výrobním závodě disponujeme i čistými výrobními prostory třídy ISO 6 (Class 1000) pro orbitální svařování.

    ilustrační obrázek aplikace Ventilové soupravy pro rafinerie

    Ventilové soupravy pro rafinerie

    Ventilové soupravy jsou důležitou součástí výrobního procesu v rafineriích. Jsou používány k regulaci průtoku kapalin a plynů v různých fázích výroby a distribuce. Ventilové soupravy jsou navrženy tak, aby mohly pracovat v těžkých podmínkách a zajistit spolehlivou obsluhu po dlouhou dobu. Nejčastější použití ventilových souprav u našich zákazníků je k vysílači tlaku (transmitter).  Transmitter je umístěn na potrubí kdekoliv v rafinerii právě na vícecestné ventilové soupravě. Ta v případě potřeby umožňuje například odtlakování vysílače a jeho kalibraci.

    ilustrační obrázek aplikace Nerezové a mosazné díly pro chladící okruh průmyslových vývěv

    Nerezové a mosazné díly pro chladící okruh průmyslových vývěv

    Potřebujete například díly pro rychlou a spolehlivou montáž chladícího okruhu svého špičkového zařízení? V tom případě se bude hodit naše kvalitní kompresní šroubení Let-Lok, závitové šroubení Pipe Line a nejrůznější kulové kohouty a jehlové ventily. Vše je od ověřeného výrobce UCT Ham-Let.

    ilustrační obrázek aplikace Nerezové díly do vysokých tlaků pro vodíkové systémy a výdejní stojany

    Nerezové díly do vysokých tlaků pro vodíkové systémy a výdejní stojany

    Pokud se zabýváte vývojem a stavbou výdejních stojanů pro vodík nebo i jinými aplikacemi s vodíkem, tak jsou pro vás díly od výrobce UCT Ham-Let ideálním řešením. Do aplikací zaměřených na vodík máme například kompresní šroubení Let-Lok, ve kterém najdete přímé spojky, kolena, T-kusy a další díly. Pro šroubení Let-Lok disponuje výrobce UCT Ham-Let i certifikací EC79. Kompresní šroubení Let-Lok je však použitelné jen pro aplikace s provozním tlakem do několika set bar.
