Ruční multi-kanálový referenční záznamník Additel 260Ex

logo D-Ex info@dex.cz | +420 541 423 211
  • Ruční multi-kanálový referenční záznamník Additel 260Ex Handheld Multichannel Reference Recorder

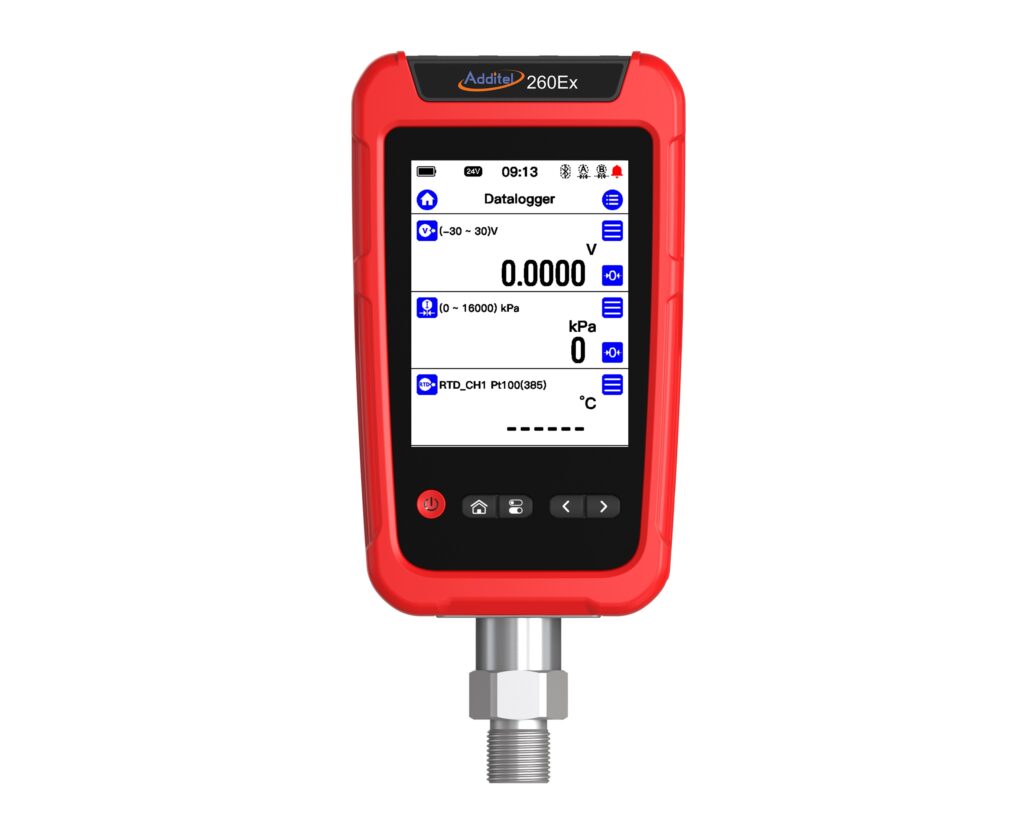

    Určeno do prostředí s nebezpečím výbuchu - Ex ADT260EX+PT100
    ADT260EX+tlakový modulADT260Ex MenuADT260Ex meracia časťADT260Ex funkcieADT260Ex použitieADT260Ex aplikácia

    Jiskrově bezpečný ruční referenční záznamník tlaku, teploty a elektrických veličin s až 8 měřícími kanály Additel 260Ex

    Země původu - Země původu
    Země původu

    Additel specialista

    Daniel Beránek | +420 775 757 213 | dberanek@dex.cz
    • ikona parametru dataloggerDatalogger: Záznam údajů s grafickým zobrazením trendů
    • ikona parametru krytíKrytí: Jiskrově bezpečný ATEX & IECEX: Ex ia IIC T4 Ga (Ta = -20°C to +50°C)
    • ikona parametru displejDisplej: 4,4" barevný dotykový displej
    • ikona parametru komunikaceKomunikace: USB-C, Bluetooth, Additel Link Mobile
    • ikona parametru ---Až 8 měřících kanálů
    • ikona parametru ---Vestavěný barometr
    • ikona parametru ---Vyměnitelný tlakový modul
    • ikona parametru ---Volitelné RTD (odporové snímače teploty)
    • ikona parametru ---Akreditovaná kalibrace podle ISO 17025

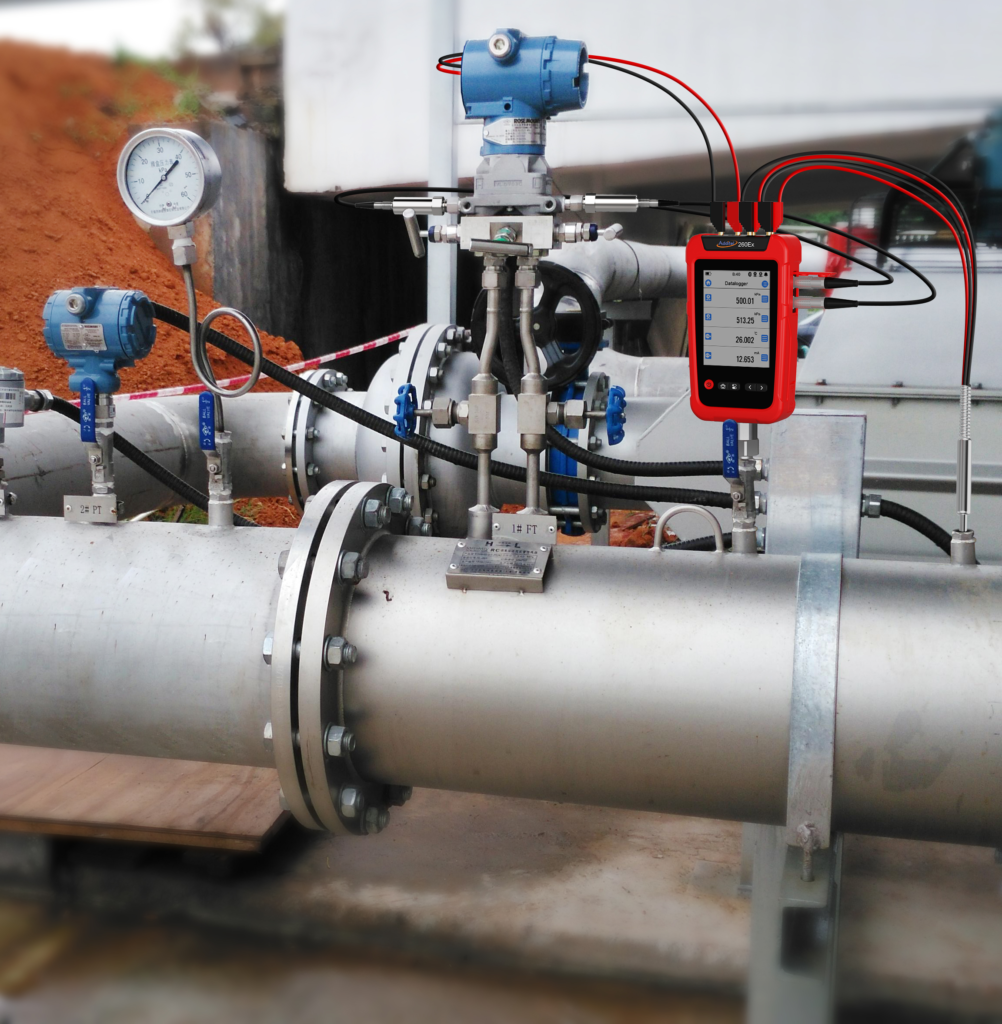

    Additel 260Ex je jiskrově-bezpečný ruční vícekanálový referenční záznamník s 8 různými konfiguracemi kanálů. Technici vybavení nejuniverzálnějším přístrojem od Additelu jsou nyní schopni měřit a shromažďovat údaje o tlaku, teplotě (dostupné snímače RTD), barometrickém tlaku a elektrickém měření, a to vše v jednom vysoce přenosném zařízení. Díky výkonné protokolovací schopnosti a vysoké úrovni vnitřní bezpečnosti je ADT260Ex dokonalým společníkem pro použití v plynárenském průmyslu tím, že podporuje testování hydrostatického tlaku, testování netěsnosti vzduchu, testování vstupního a výstupního tlaku na čerpacích stanicích, bezpečnostní ventily a testování membrán odolných vůči výbuchu. , tlakové testování na hlavě vrtu, testování potrubního filtru, testování převodníku diferenčního tlaku/výpočetního průtoku, jakož i rutinní kalibrace tlakových zařízení.

    Jiskrově-bezpečné

    ADT260Ex prošel nejpřísnějšími certifikacemi jiskrové bezpečnosti ATEX, IECEX, CSA a UKCA. Každá jednotka je v souladu s certifikací Ex ia IIC T4 Ga. Tento vysoce kvalifikovaný referenční záznamník může být široce používán v prostředích s nebezpečím výbuchu, jako jsou ropné a plynové plošiny, rafinerie, chemické a petrochemické závody, farmaceutický průmysl, v energetice a plynárenském průmyslu.

    Funkce záznamu dat:

    Additel 260Ex má schopnost automatického záznamu dat, která podporuje víceparametrové zaznamenávání, zobrazení trendové křivky, lokální pozorování křivek a statistickou zpětnou vazbu. Zaprotokolované výsledky jsou uloženy v paměti a lze je zobrazit lokálně. Kapacita datového úložiště je až 10 milionů měření (jeden kanál) s intervalem zaznamenávání, který je konfigurovatelný od 0,1 s ~ 9999 s

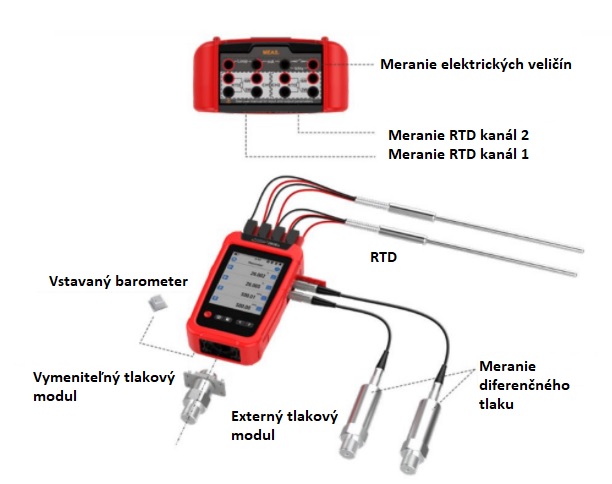

    8 kombinací kanálů:

    Kanál 1: Vestavěný digitální tlakový modul, vyměnitelný na místě
    Kanál 2: Vestavěný barometr, který může kalibrovat uživatel
    Kanály 3 a 4: Vstupy externího digitálního tlakového modulu

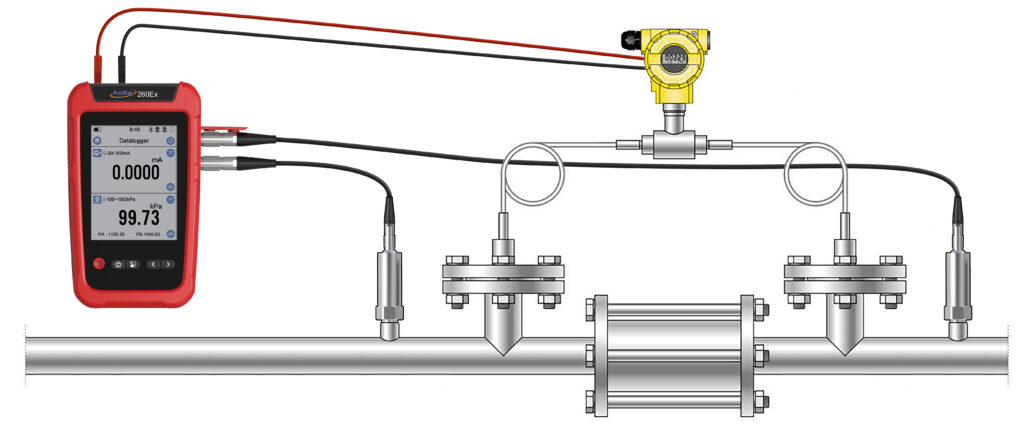

    Kanál 5: Simulovaný kanál diferenčního tlaku syntetizovaný pomocí kanálů 3 a 4
    Kanály 6 a 7: Kanály pro měření teploty podporující odporové snímače se 2, 3 nebo 4 vodiči
    Kanál 8: Měří proud, napětí, frekvenci, puls nebo testování spínačů. Zabudované napájení smyčky.

    Funkční vlastnosti
    Měření RTD Měření 2, 3 a 4 vodičových odporových snímačů teploty.
    Filtrování Průměrný posuvný filtr (počet vzorků: 1 ~ 50) Lineární filtr prvního řádu (koeficient prvního řádu: 0,01 ~ 1)
    Spínač Naměřená hodnota se automaticky zobrazí v momentě změny stavu spínače. Do paměti se uloží posledních 8 změn stavu.
    Tára tlaku Hodnota Táry sa nastavuje skrz užívatelské rozhraní
    Indikátor stability tlaku Čas a kritéria stability jsou volitelné
    Všeobecná specifikace

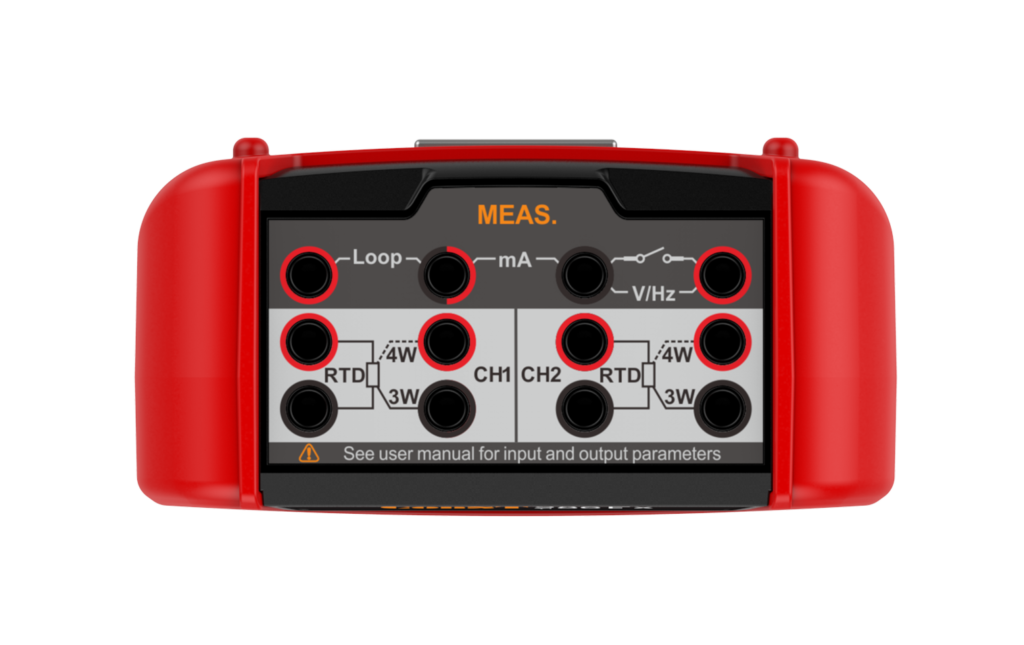

    Vstupní kanály Nahoře: 1 kanál pro měření elektrických signálů a 2 RTD kanály, banánové konektory průměru 4 mm
    Pravá strana: 2 kanály pro externí digitální tlakové moduly, 5-pin konektor
    Spodní část: zabudovaný digitální tlakový modul (model ADT158Ex), vyměnitelný.
    Vnitřní: 1 zabudovaný snímač atmosférického tlaku
    Přesnost barometru ±55 Pa
    Rychlost odečtu mV, V, mA, frekvence a RTD: 3 krát/sek
    Tlakový modul: 1~10 krát/sek volitelné (3 je přednastavená hodnota)
    Barometr: 1 krát/sek
    Uložiště Interval záznamu: od 0,1 do 9999 sekund, záznam až 10 milionů měření (jeden kanál)
    Napájení 4000 mAh, 14,4 Wh inteligentní lithiová baterie jiskrově-bezpečná, doba nabíjení = 6 ~ 8 hodin, baterii lze nabíjet nezávisle. Typická pracovní doba 100 hodin (režim měření)
    Prostředí Garantovaný teplotní rozsah technické specifikace: -10 ~ 50°C
    Provozní teplota: -20 ~ 50°C
    Skladovací teplota: -20 ~ 70°C
    Vlhkost: 0% až 95% RH, bez kondenzace.
    Nadmořská výška: 3000 m
    Čas zahřívání 10 min, aby plně vyhovoval technickým specifikacím
    Ochrana portu napětí 30V max
    Specifikace jiskrové bezpečnosti ATEX & IECEX: Ex ia IIC T4 Ga (Ta = -20°C to +50°C)
    Class I, Division 1, Group A,B,C and D, T4
    Class I, Zone 0, AEx ia IIC T4 Ga
    Ta = -20°Cto + 50°C Ex ia IIC T4 Ga
    UKCA-EX
    CE Certifikace TUV IEC61326, IEC61010
    Rohs Compliance Rohs II Directive 2011/65/EU, EN50581:2012
    Krytí IP67, odolnost vůči pádu z 1m
    Komunikace Izolovaný USB-Type C (slave), Bluetooth
    Displej 4,4-palcový barevný displej – kapacitní obrazovka, transflektivní, s LED podsvícením
    Rozměry 177 mm x 105 mm x 52 mm,  nezahrnuje spodní tlakový modul ADT158Ex.
    Hmotnost 0.75 kg
    Záruka 1 rok



    Elektrická specifikace
    Specifikace Rozsah Přesnost Rozlišení Poznámka
    Měření RTD 0~400Ω 0.01%z měřené hodnoty + 0.005% z rozsahu [1] 1mΩ Budící proud: 1 mA
    Měření napětí ±300mV 0.015%z měřené hodnoty + 0.005% z rozsahu 1uV Impedance: >100MΩ
    ±30V 0.015%z měřené hodnoty + 0.005% z rozsahu 0.1mV Impedance: >1MΩ
    Měření proudu ±30mA 0.015%z měřené hodnoty + 0.005% z rozsahu 0.1uA Impedance: < 40Ω
    Měření frekvence 0.01~50000Hz (auto rozsah.) 0.005% z měřené hodnoty + 2 poslední číslice 6-miestne auto-rozlíšenie Min prahové napětí: 2.5V
    Jednotky: Hz, kHz, MHz, CPM, CPH, s, ms, us
    Měření spínače Napětí: (3 ~ 30)V
    Rychlost odezvy: < 10ms, podporuje mokrý i suchý spínač
    Počítání pulzů 0 ~ 9999999, volitelná stoupající a klesající hrana
    Min prahové napětí: 2.5V
    Napájanie slučky 20V ± 10%, maximální výstupní impedance: 320Ω, maximální zátěžový proud: 25mA
    Poznámka [1]: Přesnost platí pro 4-vodičové snímače. Pro 3-vodičové snímače přidejte 10 mΩ, pro 2-vodičové snímače přidejte 50 mΩ



    Technická specifikace tlaku
    Rozlišení tlaku 4, 5 nebo 6-místné rozlíšení (volitelné uživatelem)
    Teplotní kompenzace -10°C~50 °C
    Typ tlakového modulu Zabudovaný digitální tlakový modul: ADT158Ex, podrobnější informace naleznete v katalogovém listu ADT 158Ex. Externí digitální tlakový modul: ADT161Ex, podrobnější informace naleznete v katalogovém listu ADT 161Ex.
    Specifikace Podívejte se na technickou specifikaci ADT158Ex a ADT161Ex
    Index syntézy vysokého statického tlaku a diferenciálního tlaku Dva moduly musí mít stejný rozsah; Typická přesnost diferenčního tlaku 0,002 % z rozsahu nebo 0,02 % z měřené hodnoty, podle toho, která hodnota je větší při použití dvou externích modulů 0,02 % z rozsahu. Typická přesnost diferenčního tlaku 0,002 % z rozsahu nebo 0,05 % z měřené hodnoty, podle toho, která hodnota je větší při použití dvou externích modulů 0,05 % z rozsahu.
    Přetlak [1]
    Označení Tlakový rozsah Médium [2] Přesnost (%z rozsahu) Tlak přetížení
    (bar)
    V15 -1 G 0.02
    GP2 0.16 G 0.05
    GP5 0.35 G 0.05
    GP10 0.7 G 0.02
    GP15 1 G 0.02
    GP30 2 G 0.02
    GP50 3.5 G , L 0.02
    GP100 7 G , L 0.02
    GP150 10 G , L 0.02
    GP300 20 G , L 0.02
    GP500 35 G , L 0.02
    GP600 40 G , L 0.02
    GP1K 70 G , L 0.02
    GP1.5K 100 G , L 0.02
    GP2K 140 G , L 0.02
    GP3K 200 G , L 0.02
    GP5K 350 G , L 0.02
    GP10K 700 G , L 0.02
    GP15K 1000 G , L 0.05 2x
    GP20K 1400 G , L 0.05 1.5x
    GP25K 1600 G , L 0.05 1.5x
    GP30K 2000 G , L 0.05 1.5x
    GP36K 2500 G , L 0.05 1.5x
    GP40K 2800 G , L 0.05 1.35x
    GP50K 3500 G , L 0.1 1.2x
    [1] Pro přetlak nad 70 bar
    [2] G=Plyn (gas), L=Tekutina (liquid)



    Kombinovaný tlak
    Označení Rozsah Médium Přesnost % z rozsahu Tlak přetížení
    bar Zničení Max. zobrazená hodnota
    CP2 ±0.16 G 0.05% FS 3x 1.2x
    CP5 ±0.35 G 0.02% FS 3x 1.2x
    CP10 ±0.7 G 0.02% FS 3x 1.2x
    CP15 ±1.0 G 0.02% FS 3x 1.2x
    CP30 -1 až 2.0 G 0.02% FS 3x 1.2x
    CP50 -1 až 3.5 G 0.02% FS 3x 1.2x
    CP100 -1 až 7.0 G,L 0.02% FS 3x 1.2x
    CP300 -1 až 20 G,L 0.02% FS 3x 1.2x
    CP500 -1 až 35 G,L 0.02% FS 3x 1.2x
    CP600 -1 až 40 G,L 0.02% FS 3x 1.2x
    CP1K -1 až 70 G,L 0.02% FS 3x 1.2x
    CP2K -1 až 140 G,L 0.02% FS 3x 1.2x
    CP3K -1 až 200 G,L 0.02% FS 3x 1.2x
    CP5K -1 až 350 G,L 0.02% FS 3x 1.2x
    CP10K -1 až 700 G,L 0.02% FS 2x 1.2x

    S pokročilou mikroprocesorovou technologií, nejmodernějšími křemíkovými snímači a velmi snadným používáním poskytují inteligentní digitální tlakové moduly řady ADT161 a ADT161Ex přesné a spolehlivé řešení pro širokou škálu tlakových aplikací. Pro dosažení nejlepšího výkonu je každý křemíkový snímač tlaku před montáží speciálně vystárlý, testovaný a odstíněný.

    Kompatibilní s kalibrátory ADT760, ADT761A, ADT226/227, ADT273Ex a ADT780
    Rozsahy tlaku od vakua po 4200 bar
    Standardní přesnost měření 0,02% z rozsahu
    Zvýšená přesnost modelů Precision 0,01% z měřené hodnoty
    Jiskrově-bezpečné modely ADT161Ex
    Plná teplotní kompenzace
    Akreditovaná kalibrace ISO 17025

    Typy tlakových modulů:

    GP – pro měření přetlaku
    AP – pro měření absolutního tlaku
    DP – pro měření diferenčního tlaku
    CP – pro měření kombinovaného tlaku – přetlaku i podtlaku

    Tlakové připojení:

    Vnější závit 1/4″ NPT, 1/2″ NPT, 1/4″ BSP, 1/2″ BSP a M20x1,5

    Kompletní seznam rozsahů naleznete v datasheetu.
