Regulátor tlaku ADDITEL 780 a 780S

logo D-Ex info@dex.cz | +420 541 423 211
  • Regulátor tlaku ADDITEL 780 a 780S

    Additel ADT780
    ADT780+ADT121+ADT160ADT780+EpumpADT780+booster+pumpADT780S

    Automatizovaný kalibrátor tlaku s volitelnou elektronickou pumpou, kompresorem (do 200 bar) a HART komunikací

    Země původu - Země původu
    Země původu

    Additel specialista

    Daniel Beránek | +420 775 757 213 | dberanek@dex.cz
    • ikona parametru rozsahRozsah: od vakua do 200 bar
    • ikona parametru přesnostPřesnost: standardního modelu 0,02 % FS
    • ikona parametru přesnostPřesnost: modelu Precision 0,005 % RD + 0,005 % FS
    • ikona parametru stabilitaStabilita: regulace 0,003 % FS
    • ikona parametru komunikaceKomunikace: Volitelná komunikace (model 780) HART a Profibus PA
    • ikona parametru ---Wi-Fi komunikace
    • ikona parametru ---Snadno použitelné uživatelské rozhraní založené na ikonách
    • ikona parametru ---Součástí je akreditovaná kalibrace ISO 17025

    Additel 780/S

    Po celá léta Additel poskytuje nejodolnější, nejpřesnější a nejkvalitnější produkty pro kalibraci tlaku procesních zařízení. Kalibrátor Additel 780 nabízí stejnou výdrž, přesnost a kvalitu v novém stolním zařízení vybaveného mnohými funkcemi, které se pozoruhodně snadno používají. Additel 780 nabízí dva základní rozsahy: do 70 bar a do 200 bar. Základní rozsah stanoví maximální regulační rozsah kalibrátoru. Každá konfigurace obsahuje řídící senzor, který ovládá regulátor. Sami zvolíte, jaký rozsah nejlépe vyhovuje vaší aplikaci. Navíc lze připojit externí snímače, což v budoucnu umožňuje rozšíření rozsahu a přesnosti.

    Modulární design

    Každá jednotka je vybavena jedním inteligentním tlakovým senzorem dle Vaší volby z mnoha nabízených rozsahů. Standardní snímače (ADT160A-CPXXX) jsou křemíkové snímače tlaku s přesností na 1 rok 0,02 % FS. Precizní snímače zlepšují specifikaci přesnosti na 1 rok na 0,005 % odečtu + 0,005 % FS. Každý senzor byl speciálně stárnut a testován. Po sestavení je každý snímač teplotně kompenzován v rozsahu -10 °C až 50 °C. Additel 780 umožňuje připojení jednoho externího snímače tlaku. Modulární konstrukce této jednotky zajišťuje zaměnitelnost jak interních, tak externích senzorů s jinými inteligentními tlakovými moduly. Kromě inteligentních tlakových modulů má Additel 780 zabudovaný barometrický snímač. To umožňuje přepínání mezi přetlakem na absolutní tlak.

    Samostatné řešení

    Typické regulátory tlaku vyžadují přívod plynu – tlakovou láhev nebo rozvod, což ztěžuje nebo přímo znemožňuje přemístění regulátoru. Additel 780 je jedinečný v tom, že s volitelnou elektronickou pumpou můžete generovat tlak na 70 bar a při využití boosteru lze docílit až 200 bar, bez nutnosti použití tlakové láhve.

    Procesní funkce

    Regulátor tlaku 780 je vhodný pro velmi širokou škálu aplikací, které mohou vyžadovat kalibraci tlaku. Model ADT780 má integrované funkce zahrnující měření proudu a napětí, napájení smyčky 24 V, komunikaci HART® a Profibus PA, měření spínačů, manuální zadání odečtu analogových snímačů a mnoho dalšího.

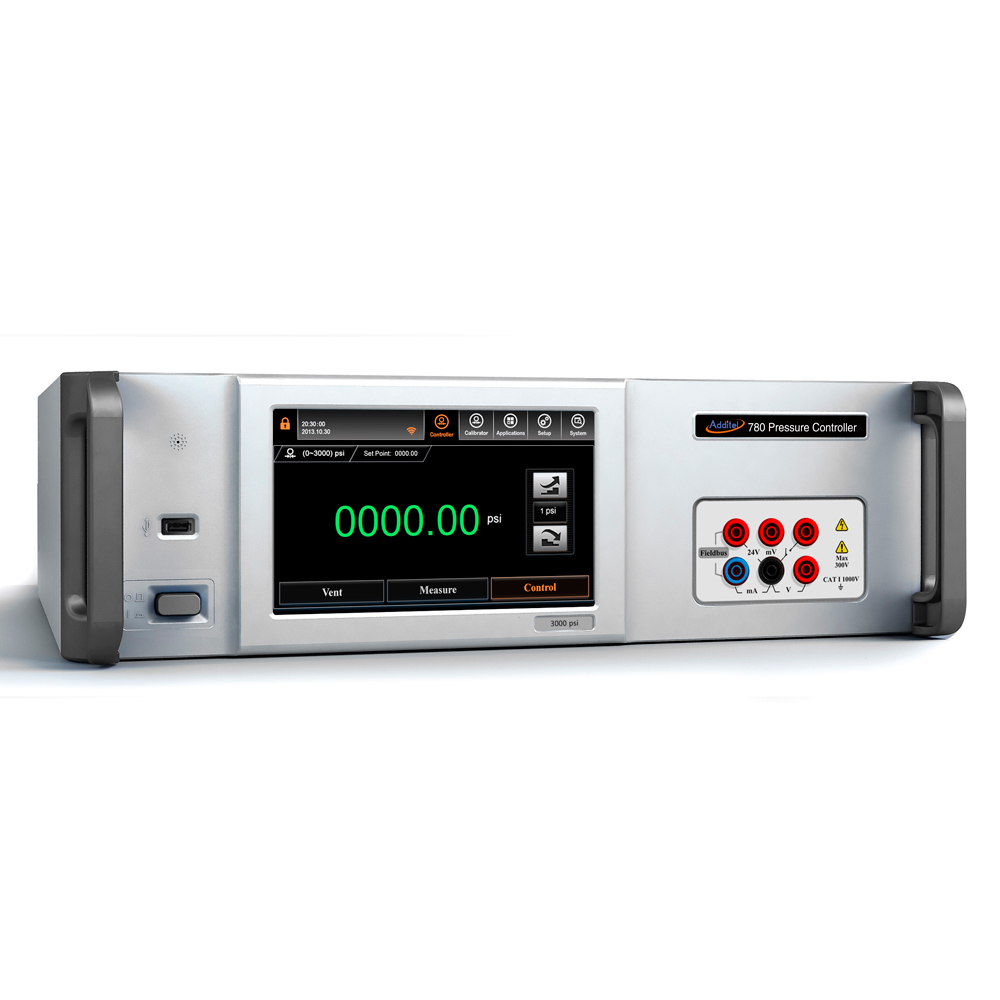

    ADT780/ADT780S

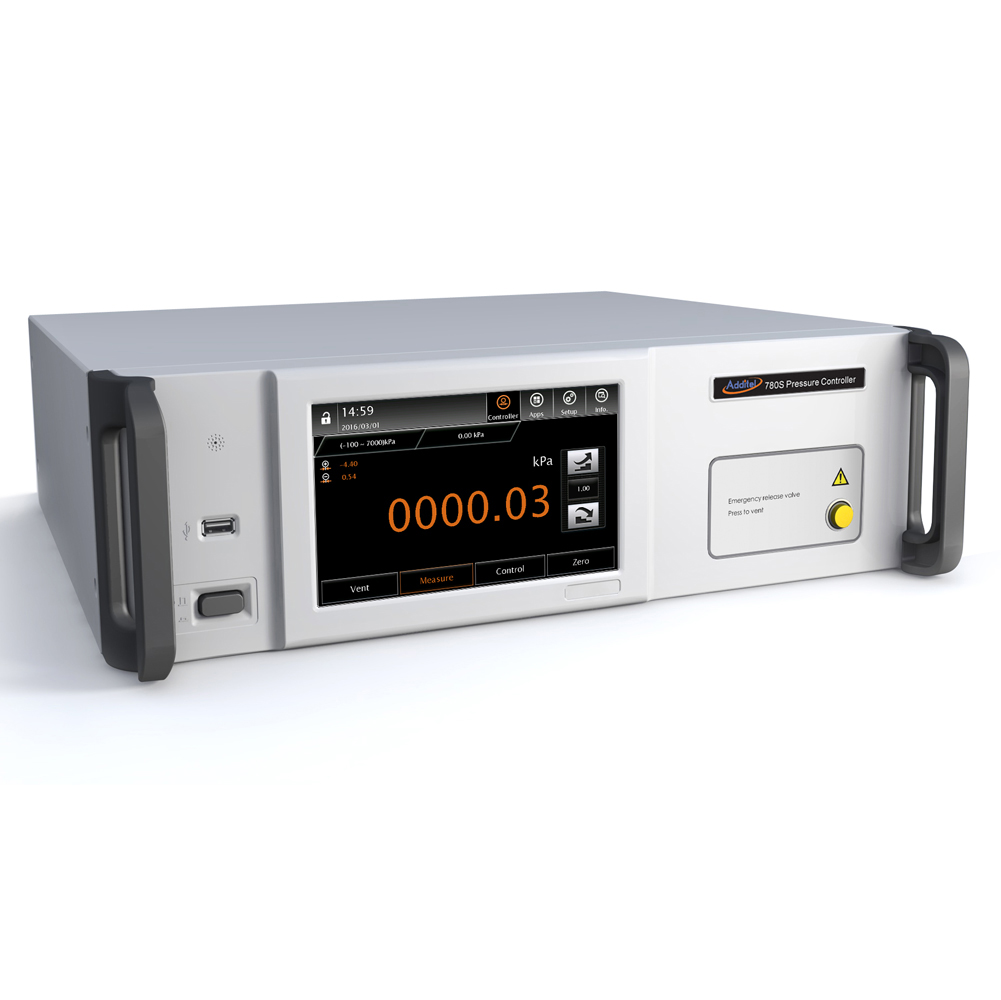

    Jedná se o stejné kalibrátory, se stejnými moduly a rozsahy. Rozdíl písmene „S“ je v chybějící procesní a automatizační výbavě. Additel 780S je výkonný regulátor tlaku, ale model ADT780 je automatizovaným pomocníkem usnadňujícím Vaší práci.

    Technické údaje

    Typ ADT780-1K ADT780-3K
    Tlakový rozsah -0,95 až 70 bar -0,95 až 200 bar 1
    Stabilita regulace 0,003 % FS
    Přesnost (včetně stability po dobu 1 roku) Viz tabulka přesnosti tlaku
    1 roční stabilita 0,01 % FS – pro snímače tlaku se standardní přesností
    0,005 % FS – pro snímače tlaku se zvýšenou přesností
    Media Čistý plyn
    Indikace překročení rozsahu 103 % až 120 % (podle použitého snímače)
    Rozlišení 4, 5, 6, nebo 7 míst (volitelné obsluhou) 2
    Typ tlaku Relativní, absolutní
    Zahřívací doba 15 minut
    Typická doba ustálení tlaku (na 0,003%FS) 20 sekund (10 % FS změna tlaku při testovacím objemu 50 ml)
    Jednotky volitelné obsluhou Pa, hPa, kPa, MPa, bar, mbar, psi, mmHg při 0 °C, cmHg při 0 °C, mHg při 0 °C, inHg při 0 °C, inH2O při 4 °C, mmH2O při 4 °C, cmH2O při 4 °C, mH2O při 4 °C,  mmH2O při 20 °C, cmH2O při 20 °C, mH2O při 20 °C, kg/m2, kg/cm2, mtorr, torr, atm, lb/ft2, tsi
    Rozlišení regulace tlaku 3 0,0001 psi 0,001 psi

    1) Pro dosažení tlaku 200 bar (3 000 psi) je použita elektrická pumpa nebo tlaková láhev. Elektrická pumpa se objednává zvlášť.
    2) Volba počtu míst rozlišení je dostupná pouze u modelu se zvýšenou přesností – Precision.
    3) Závisí na tlakovém modulu.

    Měření tlaku

    Snímač/mód Přetlak Absolutní tlak
    ADT160A-02-CPXX 40 MPa 1
    ADT160A-01-APXXQ 3 MPa 2

    Barometrický rozsah {60-110) KPa, přesnost je 40 Pa (11 Pa je volitelná)
    (1)  40 Pa nejistota (k; 2) zahrnuje kalibrační nejistotu, linearitua dlouhodoboué stabilitu (<30 Pa rok).
    Barometrický rozsah 60 až 120 kPa.
    (2). Kombinovaná linearita, hystereze a opakovatelnost. Přidat 3 Pa při použití v režimu měřidla. Při použití
    snímače ADT1 60A-Ol -APXXQ s regulátorem ADT780 v měřicím přetlakovém režimu, regulace nulování změní nastavení
    barometrické čtení, aby bylo dosaženo co nejpřesnějšího výsledku.

    Elektrická měření

    Specifikace Rozsah Rozlišení Přesnost
    Stejnosměrné napětí -30 až 30 V 0,1 mV ±0,01% rdg + 1,5 mV
    -300 až 300 mV 1  µV ±0,01% rdg + 15 µV
    Stejnosměrný proud -30 až 30 mA 0,1 µA ±0,01% rdg + 1,5 µA
    Test spínače Když spínač detekuje napětí, je v rozsahu 3 – 24 V
    Výstupní napětí 24 V 24 V ± 0,24 V, max 30 mA



    Fyzikální charakteristiky

    Platnost specifikace pro: ADT780-1K a ADT780-3K
    Napájení 100 – 240 V,  50/60 Hz
    Tlakové porty G1/8 F
    Skladovací teplota -20 °C to 70 °C
    Provozní prostředí 0-95 % RH nekondenzující
    Displej 7 inch (17,8 cm) barevný dotykový displej
    Hmotnost 15 kg
    Rozměry (D x W x H) 419 x 440 x 132 mm
    Umístění Standardní stolní provedení, volitelně rack mount
    Rázové přetížení 4 G
    Vibrace 1 G   10 Hz~500 Hz



    Další specifikace

    WiFi specifikace 802.11 b, g, n
    Indikátor stability Podle přání uživatele
    Typická slew rate Doba přeběhu typicky 20 sekund
    Provozní režimy Řízení, měření a ventilace
    Režimy zobrazení Řídicí jednotka tlaku zobrazuje indikaci tlaku
    ovládání kalibrátoru zobrazuje indikaci tlaku, ovládání a měření elektrických veličin
    Lokalizace, jazykové verze Angličtina, čínština (zjednodušená), němčina, španělština, francouzština, italština, portugalština, ruština, japonština
    Conformity CE
    Kalibrační certifikáty NIST – návazný kalibrační certifikát včetně dat

    ADT780-1K-EPUMP

    Zdroj stlačeného vzduchu ADT780-1K-EPUMP vyvíjí pozitivní i záporný tlak elektricky poháněnou pumpou. Může vyvíjet vakuum -0,095 MPa, -0,95 bar a přetlak až 75 bar (7,5 MPa).

    Se dvěma nezávislými regulátory a generátory tlaku může být současně zdrojem tlaku i podtlaku. Zařízení tvoří stabilní a spolehlivý zdroj vzduchu pro regulátor tlaku Additel 780-1K.

    • Integrovaný filtr a lapač kapaliny
    • Rozsah tlaku -0,95 až +75 bar
    • Hmotnost 31,6 kg
    • Rozměry 440 x 235 x 550 mm
    • Napájení 100 až 250 V
    • Tlakové médiu: vzduch
    • Tlakové přípojení G1 / 8F
    • Skladovací teplota -20 ° C až 70 ° C, 0 až 95 % relativní vlhkosti bez kondenzace
    • možnost montáže do panelu
    • 2 LED s nastavitelným tlakovými limity
    • doba náběhu max asi 2 minuty s regulátorem tlaku Additel 780.

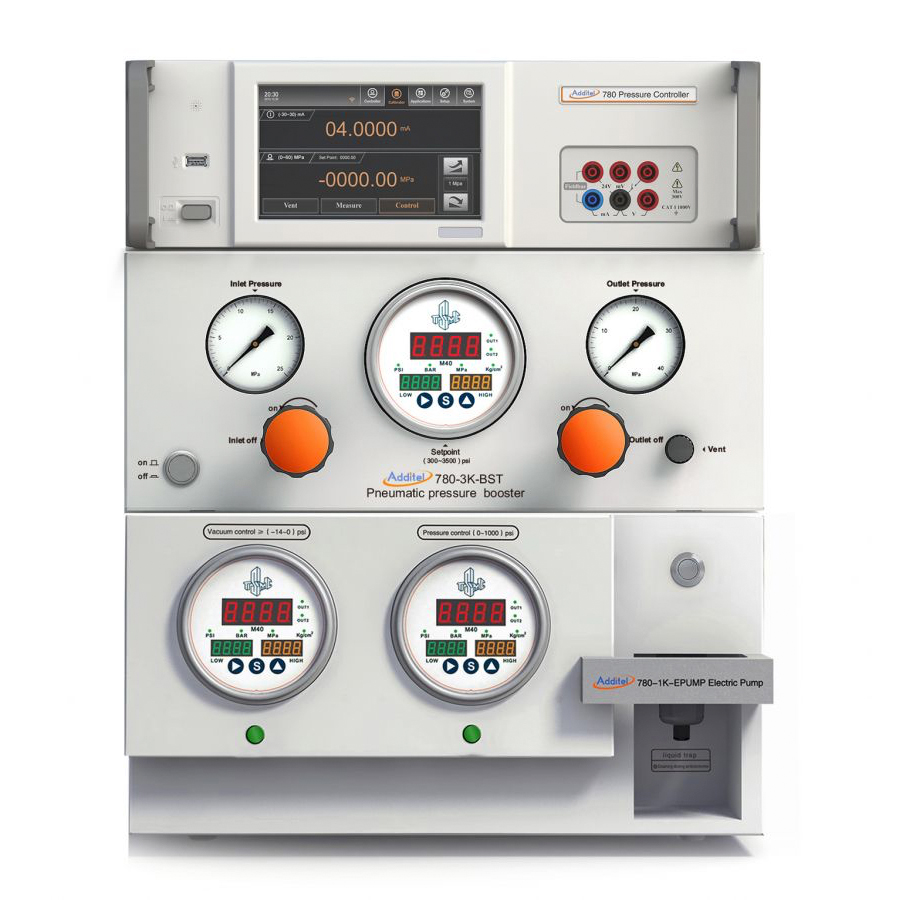

    ADT780-3K-BST

    Zdroj stlačeného vzduchu ADT780-3K-BST firmy Additel používá k vyvinutí přetlaku elektricky poháněnou pumpu. Může zesilovat tlak z 20 až na 250 bar. ADT780-3K-BST společně s elektronickou pumpou ADT780-1K-EPUMP tvoří stabilní a spolehlivý zdroj tlaku pro regulátor Additel 780-3K.

    • Pro zesílení tlaku až do 200 bar
    • Minimální tlak 20 bar
    • Rozsah výstupního tlaku 20 bar až 250 bar
    • Vstupní průtok 50 ml/min,
    • Hmotnost 33,6kg
    • Rozměry 451 × 185 × 607 mm
    • Napájení 100 až 250 V
    • Takové médium: dusík nebo čistý plyn
