  • Řada SD – přepěťová ochrana

    SD32 přepěťová ochrana MTL EATOM

    Přepěťové ochrany řady SD v sobě zahrnují nesrovnatelnou úspornost místa, univerzálnost použití, prověřené hybridní obvody, jednoduchou instalaci a rozpojitelnost obvodu.

    Země původu - Země původu
    Země původu

    Eaton-MTL specialista

    Josef Kocmánek | +420 775 757 223 | jkocmanek@dex.cz

    Dokonalá ochrana proti přepětí u provozních přístrojů, vstupně/výstupních systémů a komunikačních sítí. Výjimečná úspornost místa je výsledkem použití moderních miniaturních součástek. Každý modul poskytuje plnou hybridní ochranu pro dvouvodičové a třívodičové obvody.

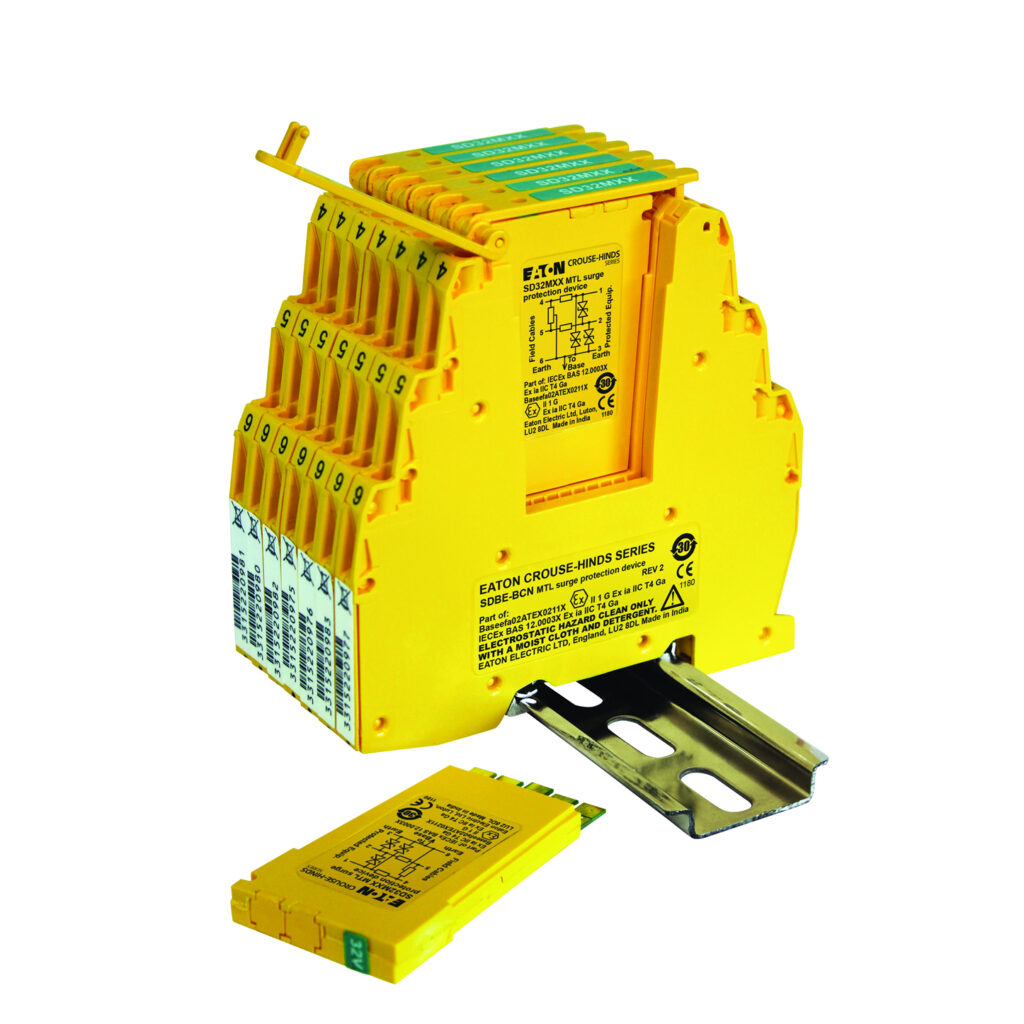

    SDM

    Modulární přepěťové ochrany SDM vycházejí z ověřených a úspěšně zavedených přepěťovek  řady SD a přidávají k tomu modularitu pro snadnější údržbu. Uživatel může vyměnit ochranný modul, aniž by přitom přerušil obvod. SDM je zpětně kompatibilní s SD, což umožňuje přechod na SDM při nejbližší přestávce na údržbu. Vyrábí se pro napětí 7, 16, 32 a 55V s proudovým zatížením až 700mA. SDM představuje další pokrok v konstrukci přepěťových ochran.

    SDX

    SDX jsou k dispozici pro napětí 7V, 16V, 32V a 55V (SD07X, SD16X, SD32X a SD55X). Hodí se pro široký rozsah aplikací včetně termočlánků, smyček 4-20mA, bezpečnostních a protipožárních systémů.

    SD

    Užitečné vlastnosti SDX jsou rozšířené variantou SD o jištění proti nadproudům a o pohodlné rozpojení obvodu bez nutnosti použití dalšího rozpojovacího prvku. Mají třetí svorku na bezpečné i provozní straně pro bezpečné uzemnění stínění.

    SDR

    Řada SDR byla speciálně navržena pro splnění požadavků na vysokou rychlost přenosu dat s extrémním frekvenčním rozsahem. Jednotky SDR se vyrábí s několika napěťovými rozsahy, aby umožňovaly ochranu různých komunikačních systémů, jako například RS232, RS422, RS485, sběrnicové systémy a podobně. Tyto přístroje jsou klasifikovány jako jednoduché zařízení a mohou být použity v prostředí s nebezpečím výbuchu bez vlivu na certifikát obvodu.

    SD32T3, SDRTD, SDR3

    Tato skupina přepěťových ochran SD poskytuje vynikající úroveň ochrany pro všechny tři vodiče s minimálními požadavky na prostor. Je to nejkompaktnější třívodičová přepěťová ochrana na trhu.

    • SD32T3 je přepěťová ochrana pro 3-vodičové převodníky nebo senzory
    • SDRTD je speciální přepěťová ochrana pro odporové teploměry
    • SDR3 je 3-vodičová přepěťová ochrana pro vysokofrekvenční aplikace
