Rychlospojky QC-LOK

logo D-Ex info@dex.cz | +420 541 423 211
  • Rychlospojky QC-LOK

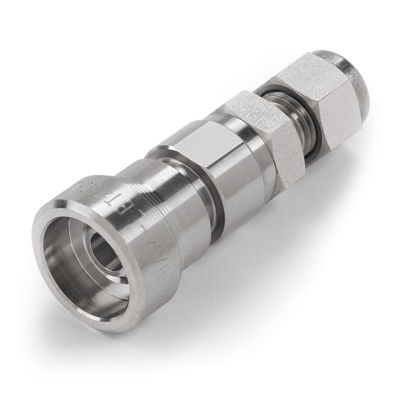

    QC body

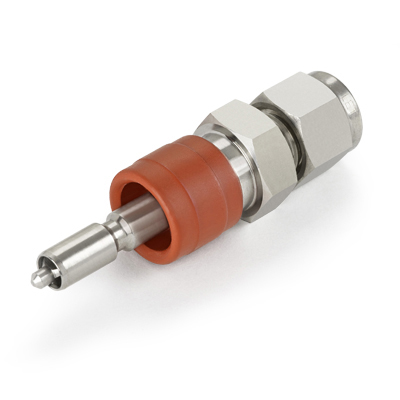

    QC DESO stem

    Nerezové rychlospojky Ham-Let.

    Země původu - Země původu
    Země původu

    Ham-Let (UCT) specialista

    Rychlospojky HAM-LET QC-LOK® Instrumentation jsou určeny pro použití ve velkém množství aplikací s tlakem až do 20 MPa (206 barů). Mohou být při rozpojení otevřené nebo opatřené ventilkem v jednom či obou zakončeních. Obě části rychlospojky mohou být doplněny krytkou.

    Provedení:

    • QC4 (velikost těla rychlospojky 1/4″)
    • QC6 (velikost těla rychlospojky 3/8″)
    • QC8 (velikost těla rychlospojky 1/2″)

    Materiál:

    • nerez 316

    Připojení:

    • Let-Lok, NPT, BSPT, BSPP (G)

    Velikost připojení:

    • 1/8″ – 1/2″
    • 6mm – 12mm

    BODY (tělo rychlospojky):

    • díl BODY vždy obsahuje ventilek – při rozpojení se tento díl automaticky uzavře

    STEM (vsuvka rychlospojky):

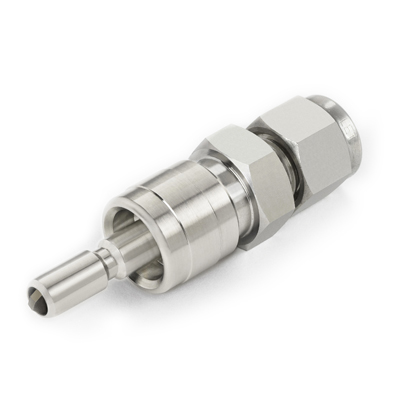

    • SESO STEM (Single-end shutoff) … díl nedisponuje ventilkem – při rozpojení se neuzavírá
    • DESO STEM (Double-end shutoff) … díl obsahuje ventilek – při rozpojení se automaticky uzavírá

    Maximální pracovní tlak při 21°C:

    • spojená rychlospojka — QC4 až 206 bar — QC6 až 103 bar — QC8 až 51,7 bar
    • rozpojená rychlospojka — maximálně 17,2 bar

    Maximální pracovní teplota:

    • 204°C při tlaku do 17,2 bar (těsnění Fluorocarbon FKM)

    Doplňkové volby:

    • Oxygen Clean – vyčištěné pro kyslík
    • Lubricant Free – bez mastnoty

    Podrobnosti v datasheetu, který lze stáhnout v záložce „Dokumentace“

    Aplikace související s výrobcem Ham-Let (UCT)

    ilustrační obrázek aplikace Komponenty pro distribuční systémy vysoce čistých plynů

    Komponenty pro distribuční systémy vysoce čistých plynů

    Jeden z našich vážených zákazníků v polovodičovém průmyslu využívá díly UCT Ham-Let pro svoje distribuční systémy vysoce čistých plynů. Jedná se především o zařízení jako automatické plynové kabinety, ventilové rozdělovací skříně nebo plynové panely. Náš zákazník ve svém moderním výrobním závodě disponujeme i čistými výrobními prostory třídy ISO 6 (Class 1000) pro orbitální svařování.

    ilustrační obrázek aplikace Ventilové soupravy pro rafinerie

    Ventilové soupravy pro rafinerie

    Ventilové soupravy jsou důležitou součástí výrobního procesu v rafineriích. Jsou používány k regulaci průtoku kapalin a plynů v různých fázích výroby a distribuce. Ventilové soupravy jsou navrženy tak, aby mohly pracovat v těžkých podmínkách a zajistit spolehlivou obsluhu po dlouhou dobu. Nejčastější použití ventilových souprav u našich zákazníků je k vysílači tlaku (transmitter).  Transmitter je umístěn na potrubí kdekoliv v rafinerii právě na vícecestné ventilové soupravě. Ta v případě potřeby umožňuje například odtlakování vysílače a jeho kalibraci.

    ilustrační obrázek aplikace Nerezové a mosazné díly pro chladící okruh průmyslových vývěv

    Nerezové a mosazné díly pro chladící okruh průmyslových vývěv

    Potřebujete například díly pro rychlou a spolehlivou montáž chladícího okruhu svého špičkového zařízení? V tom případě se bude hodit naše kvalitní kompresní šroubení Let-Lok, závitové šroubení Pipe Line a nejrůznější kulové kohouty a jehlové ventily. Vše je od ověřeného výrobce UCT Ham-Let.

    ilustrační obrázek aplikace Nerezové díly do vysokých tlaků pro vodíkové systémy a výdejní stojany

    Nerezové díly do vysokých tlaků pro vodíkové systémy a výdejní stojany

    Pokud se zabýváte vývojem a stavbou výdejních stojanů pro vodík nebo i jinými aplikacemi s vodíkem, tak jsou pro vás díly od výrobce UCT Ham-Let ideálním řešením. Do aplikací zaměřených na vodík máme například kompresní šroubení Let-Lok, ve kterém najdete přímé spojky, kolena, T-kusy a další díly. Pro šroubení Let-Lok disponuje výrobce UCT Ham-Let i certifikací EC79. Kompresní šroubení Let-Lok je však použitelné jen pro aplikace s provozním tlakem do několika set bar.
