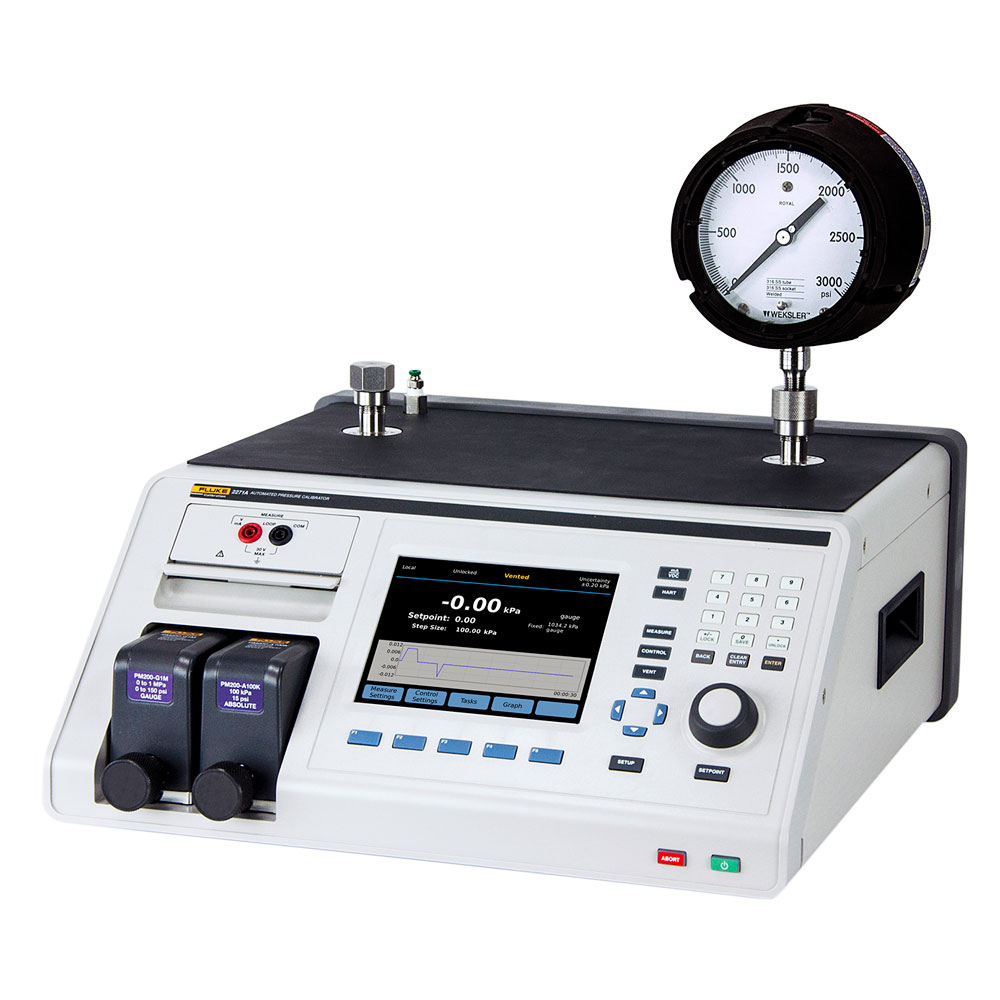

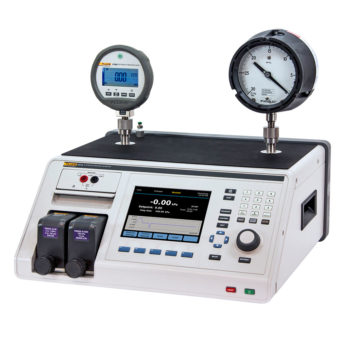

    Průmyslový kalibrátor tlaku 2271A

    Průmyslový kalibrátor tlaku Fluke Calibration 2271A
    Fluke Calibration 2271A

    Průmyslový kalibrátor tlaku s výměnnými tlakovými moduly, připojením dvou DUT současně a komunikací HART

    logo výrobce Fluke Calibration
    Země původu - Země původu
    Země původu

    Fluke Calibration specialista

    Daniel Beránek | +420 775 757 213 | dberanek@dex.cz
    • ikona parametru rozsahRozsah: −1 bar až 200 bar
    • ikona parametru přesnostPřesnost: snadno vyměnitelné tlakové měřicí moduly s přesností ± 0,02 % FS
    • ikona parametru komunikaceKomunikace: HART
    • ikona parametru ---dvě tlakové přípojky pro zkoušené tlakoměry
    • ikona parametru ---vestavěný modul měření elektrických veličin pro měření výstupu převodníků
    • ikona parametru ---ochrana proti tlakovému přetížení referenčních snímačů i zkoušených tlakoměrů
    VlastnostiTlakové moduly PM200Tlakové moduly PM500DokumentaceKatalogAplikace/odvětví

    Průmyslový kalibrátor tlaku – základní vlastnosti:

    • rozsah měření a regulace tlaku od −100 kPa do 20 MPa
    • snadno vyměnitelné tlakové měřicí moduly s nejistotou ± 0,02 % FS
    • vestavěný modul měření elektrických veličin pro měření výstupu převodníků
    • HART komunikace
    • dvě tlakové přípojky pro zkoušené tlakoměry
    • ochrana proti tlakovému přetížení referenčních snímačů i zkoušených tlakoměrů

    Průmyslový kalibrátor tlaku 2271A poskytuje kompletní automatizované řešení kalibrace deformačních tlakoměrů a převodníků tlaku. Díky své modulární konstrukci může být nakonfigurován tak, aby splnil požadavky na nízké pořizovací náklady a zároveň pokrytí širokého tlakového rozsahu ve vysoké přesnosti.

    Tento přístroj je ideální pro začínající kalibrační laboratoře, protože nabízí široký rozsah měření a regulace tlaku v jediném přístroji. Vše, co potřebujete pro kalibraci tlaku je součástí kalibrátoru; stačí připojit zdroj tlaku.

    Kalibrátor 2271A je vhodný i pro kalibrační laboratoře, které již převodníky tlaku a manometry kalibrují a chtějí rozšířit svoje měřicí schopnosti nebo zvýšit efektivitu. Tento přístroj má snadnou obsluhu, takže jej může používat i méně zkušený kalibrační technik.

    Průmyslový kalibrátor tlaku 2271A je dobrou volbou, i pokud hrozí kontaminace ze znečištěného zkoušeného provozního tlakoměru. Volitelný Systém prevence znečištění poskytuje důležité zabezpečení proti tomuto všudypřítomnému nebezpečí. Grafické uživatelské rozhraní a intuitivní ovládání, stejně jako ergonomická konstrukce, jsou nespornými výhodami přístroje 2271A.

    Moduly PM200

    Specifikace je platná pro rozsah 18 °C až 28 °C. Pro teploty 15 °C až 18 °C a 28 °C až 35 °C prosím přidejte 0.003 % FS / °C.

    Model Rozsah
    (SI jednotky)    		 Měřicí mód 1 1-roční nejistota
    % z horní hodnoty rozsahu    		 Nejistota přesnosti
    % z horní hodnoty rozsahu
    PM200-BG2.5K -2.5 kPa až 2.5 kPa obousměrný podtlak/přetlak 0,2 0,055
    PM200-BG35K -35 kPa až 35 kPa obousměrný podtlak/přetlak 0,05 0,015
    PM200-BG40K -40 kPa až 40 kPa obousměrný podtlak/přetlak 0,05 0,015
    PM200-BG60K -60 kPa až 60 kPa obousměrný podtlak/přetlak 0,05 0,015
    PM200-BG100K -100 kPa až 100 kPa obousměrný podtlak/přetlak 0,02 0,01
    PM200-A100K2 2 kPa až 100 kPa absolutní 0,1 0,02
    PM200-A200K 2 kPa až 200 kPa absolutní 0,1 0,02
    PM200-BG200K -100 kPa až 200 kPa obousměrný podtlak/přetlak 0,02 0,01
    PM200-BG250K -100 kPa až 250 kPa obousměrný podtlak/přetlak 0,02 0,01
    PM200-G400K 0 kPa až 400 kPa přetlak 0,02 0,01
    PM200-G700K 0 kPa až 700 kPa přetlak 0,02 0,01
    PM200-G1M 0 MPa až 1 MPa přetlak 0,02 0,01
    PM200-G1.4M 0 MPa až 1.4 MPa přetlak 0,02 0,01
    PM200-G2M 0 MPa až 2 MPa přetlak 0,02 0,01
    PM200-G2.5M 0 MPa až 2.5 MPa přetlak 0,02 0,01
    PM200-G3.5M 0 MPa až 3.5 MPa přetlak 0,02 0.,01
    PM200-G4M 0 MPa až 4 MPa přetlak 0,02 0,01
    PM200-G7M 0 MPa až 7 MPa přetlak 0,02 0,01
    PM200-G10M 0 MPa až  10 MPa přetlak 0,02 0,01
    PM200-G14M 0 MPa až 14 MPa přetlak 0,02 0,01
    PM200-G20M 0 MPa až 20 MPa přetlak 0,02 0,01
    Poznámka:

    1. Přetlakové moduly podporují měření absolutního tlaku pokud jsou použity s barometrickým modulem. Nejistota pro přetlakové moduly použité v absolutním módu s použitím referenčního barometrického modulu je vypočtena jako nejistota přetlakového modulu a barometrického modulu sečtená pod druhou odmocninou. Nejistota při měření přetlaku počítá s rutinním nulováním. Nejistota pro absolutní moduly zahrnuje jedno roční stabilitu nuly.
    2. Tento modul může být použit jako barometrický referenční modul.

    Moduly PM500

    Specifikace je platná od 15 °C do 35 °C.

    Model Rozsah
    (SI jednotky)    		 Měřicí mód2 1-roční nejistota
    (% z odečtu anebo % horní hodnoty rozsahu, která je větší) pokud není napsáno jinak    		 1-roční drift
    % z horní hodnoty a rozsahu, RSS s jednoroční nejistotou1    		 Nejistota přesnosti
    (% z odečtu anebo % horní hodnoty rozsahu, která je větší)
    PM500-G100K 0 kPa až 100 kPa přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-G200K 0 kPa až 200 kPa přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-G250K 0 kPa až 250 kPa přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-G350K 0 kPa až 350 kPa přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-G400K 0 kPa až 400 kPa přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-G600K 0 kPa až 600 kPa přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-G700K 0 kPa až 700 kPa přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-BG1M -0.1 MPa až 1 MPa obousměrný podtlak/přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-BG1.4M -0.1 MPa až 1.4 MPa obousměrný podtlak/přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-BG2M -0.1 MPa až 2 MPa obousměrný podtlak/přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-BG2.5M -0.1 MPa až 2.5 MPa obousměrný podtlak/přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-BG3.5M -0.1 MPa až 3.5 MPa obousměrný podtlak/přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-BG4M -0.1 MPa až 4 MPa obousměrný podtlak/přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-BG7M -0.1 MPa až 7 MPa obousměrný podtlak/přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-BG10M -0.1 MPa až 10 MPa obousměrný podtlak/přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-BG14M -0.1 MPa až 14 MPa obousměrný podtlak/přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-BG20M -0.1 MPa až 20 MPa obousměrný podtlak/přetlak 0.01 alebo 0.005 – 0.007 alebo 0.0035
    PM500-BA120K3 60 kPa až 120 kPa absolutní 0.01 % z odčítania 0.05 0.005 % z odčítania
    PM500-A120K3 0.08 kPa až  120 kPa absolutní 0.01 alebo 0.005 0.05 0.007 alebo 0.0035
    PM500-A160K3 0.08 kPa až 160 kPa absolutní 0.01 alebo 0.005 0.05 0.007 alebo 0.0035
    PM500-A200K3 0.08 kPa až 200 kPa absolutní 0.01 alebo 0.005 0.05 0.007 alebo 0.0035
    PM500-A350K 0.08 kPa až 350 kPa absolutní 0.01 alebo 0.005 0.03 0.007 alebo 0.0035
    PM500-A700K 0.08 kPa až 700 kPa absolutní 0.01 alebo 0.005 0.025 0.007 alebo 0.0035
    PM500-A1.4M 0.035 MPa až 1.4 MPa absolutní 0.01 alebo 0.005 0.015 0.007 alebo 0.0035
    PM500-A2M 0.07 MPa až 2 MPa absolutní 0.01 alebo 0.005 0.015 0.007 alebo 0.0035
    (% z horní hodnoty rozsahu + % z odečtu) (% z horní hodnoty rozsahu + % z odečtu)
    PM500-G2.5K 0 kPa až 2.5 kPa přetlak 0.03 + 0.02 – 0.015 + 0.01
    PM500-G7K 0 kPa až 7 kPa přetlak 0.01 + 0.01 – 0.005 + 0.005
    PM500-G14K 0 kPa až 14 kPa přetlak 0.01 + 0.01 – 0.005 + 0.005
    PM500-G20K 0 kPa až  20 kPa přetlak 0.01 + 0.01 – 0.005 + 0.005
    PM500-G35K 0 kPa až 35 kPa přetlak 0.01 + 0.01 – 0.005 + 0.005
    PM500-G70K 0 kPa až 70 kPa přetlak 0.01 + 0.01 – 0.005 + 0.005
    PM500-NG100K -100 kPa až 0 kPa podtlak 0.01 + 0.01 – 0.005 + 0.005
    PM500-BG1.4K -1.4 kPa až 1.4 kPa obousměrný podtlak/přetlak 0.03 + 0.02 – 0.015 + 0.01
    PM500-BG2.5K -2.5 kPa až 2.5 kPa obousměrný podtlak/přetlak 0.03 + 0.02 – 0.015 + 0.01
    PM500-BG3.5K -3.5 kPa až 3.5 kPa obousměrný podtlak/přetlak 0.01 + 0.01 – 0.005 + 0.005
    PM500-BG7K -7 kPa až 7 kPa obousměrný podtlak/přetlak 0.01 + 0.01 – 0.005 + 0.005
    PM500-BG14K -14 kPa až 14 kPa obousměrný podtlak/přetlak 0.01 + 0.01 – 0.005 + 0.005
    PM500-BG25K -25 kPa až 25 kPa obousměrný podtlak/přetlak 0.01 + 0.01 – 0.005 + 0.005
    PM500-BG40K -40 kPa až 40 kPa obousměrný podtlak/přetlak 0.01 + 0.01 – 0.005 + 0.005
    PM500-BG60K -60 kPa až 60 kPa obousměrný podtlak/přetlak 0.01 + 0.01 – 0.005 + 0.005
    % horní hodnoty rozsahu % horní hodnoty rozsahu
    PM500-BG100K -100 kPa až 100 kPa obousměrný podtlak/přetlak 0.01 – 0.005
    PM500-BG200K -100 kPa až 200 kPa obousměrný podtlak/přetlak 0.01 – 0.005
    PM500-BG250K -100 kPa až 250 kPa obousměrný podtlak/přetlak 0.01 – 0.005
    PM500-BG350K -100 kPa až 350 kPa obousměrný podtlak/přetlak 0.01 – 0.005
    PM500-BG400K -100 kPa až 400 kPa obousměrný podtlak/přetlak 0.01 – 0.005
    PM500-BG700K -100 kPa až 700 kPa obousměrný podtlak/přetlak 0.01 – 0.005
    Poznámky:

    1. Jednoroční nejistota je specifikována s nulovací technikou popsanou v návodu. Pokud není použita je nutné přidat dodatečnou nejistotu:
    2.Přetlakové nebo obousměrné moduly podporují absolutní měřicí mód, pokud jsou použity s barometrickým modulem. Nejistota pro přetlakové moduly použité v absolutním modu s použitím referenčního barometrického modulu je vypočten jako nejistota přetlakového modulu a barometrického modulu sečtená pod druhou odmocninou. Nejistota při měření přetlaku počítá s rutinním nulováním. Nejistota pro absolutně moduly zahrnuje jednoriční stabilitu nuly.
    3. Tento modul může být použit jako barometrický referenční modul.

    Dokument

    Jazyk
    prospekt „Fluke 2271a.pdf“ EN flag
    Přehledový prospekt „fluke_press_cz_scr“  CS Flag
