    Příslušenství pístových tlakoměrů
    Oddělovač kapalina/plyn P5523Rozdělovací redukce pro dva manometry P5544Oddělovače kapalina/kapalina P5521/5522Odlučovač nečistot a vlhkosti P5531Odlučovač nečistot a vlhkosti 5532Úhlová redukce P5543Sada redukcí pro přípojku zkoušeného tlakoměruStahovák / nasazovač ukazatele P5551

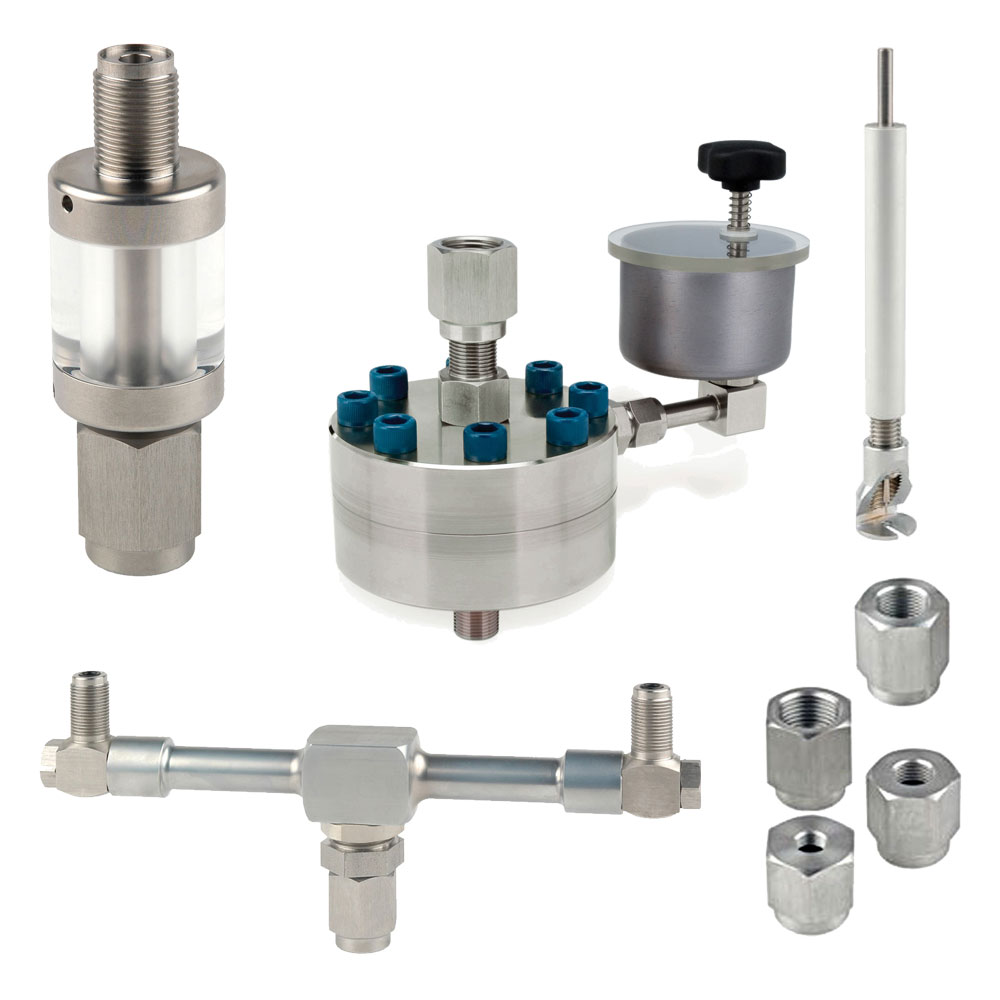

    Oddělovače zkušebních médií, odlučovače nečistot/vlhkosti, stahovák/nasazovač ukazatele, redukce pro přípojku zkoušeného tlakoměru a úhlový adaptér

    Země původu - Země původu
    Země původu

    Fluke Calibration specialista

    Daniel Beránek | +420 775 757 213 | dberanek@dex.cz

    Fluke Calibration poskytuje kompletní řešení pro kalibraci tlaku pomocí pístových tlakoměrů, včetně příslušenství pro separaci zkušebních médií, odlučovačů nečistot/vlhkosti, stahováku/nasazovače ukazatele a úhlových adaptérů.

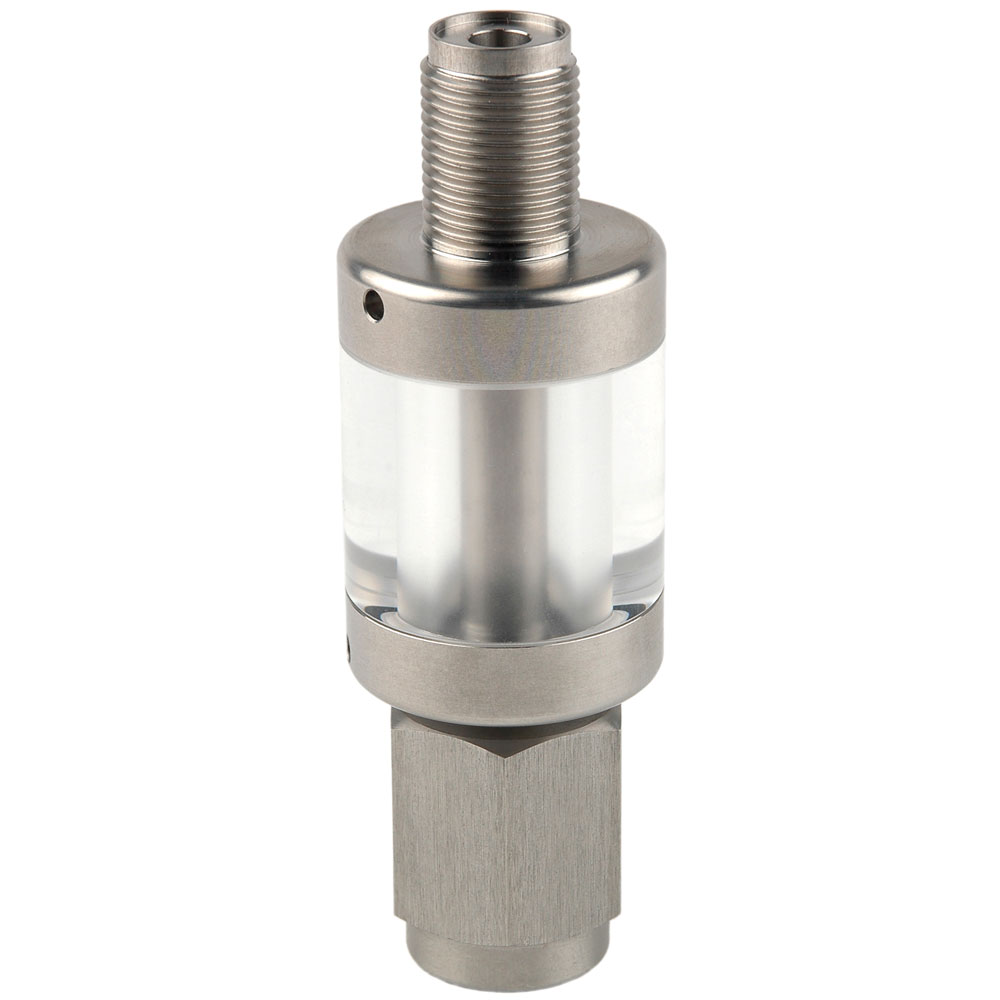

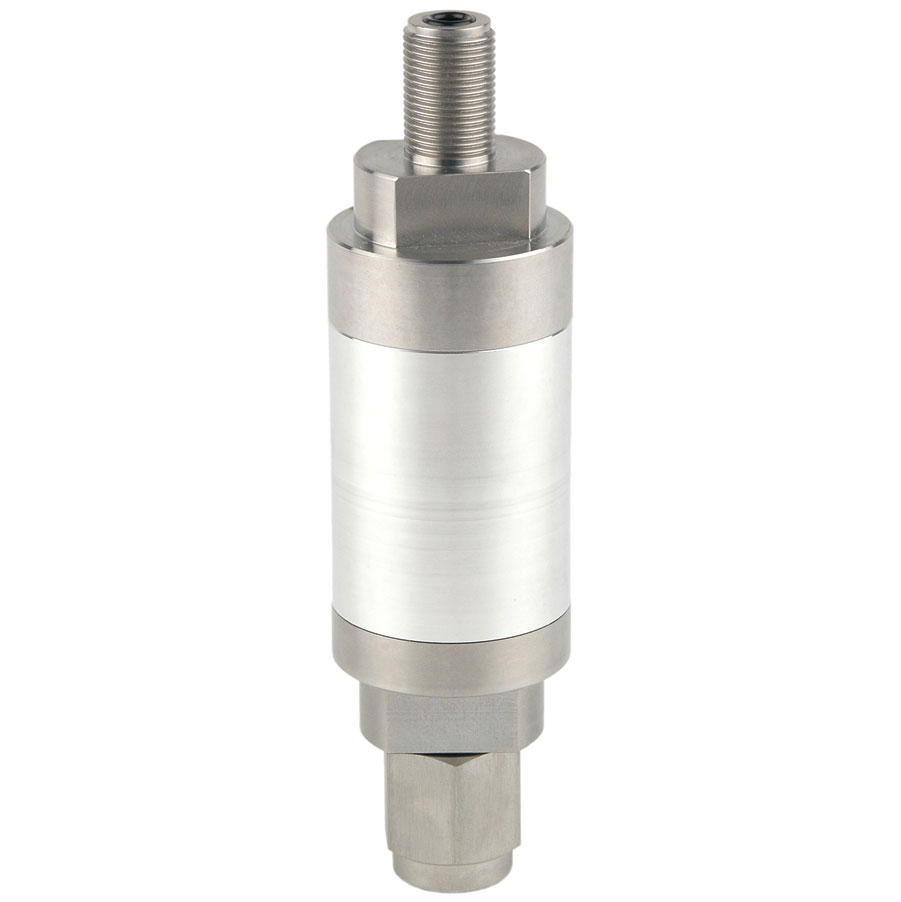

    Odlučovače nečistot a vlhkosti P5531/5532

    Odlučovače nečistot a vlhkosti P5531/5532

    Odlučovače chrání citlivý píst vzduchového pístového tlakoměru před znečištěním. Připojují se přímo na přípojku pro zkoušený tlakoměr. U typu P5531 jsou případné nečistoty nebo vlhkost viditelné přes průhlednou stěnu komory.

    Maximální tlak: 3,5 MPa (P5531) anbo 21 MPa (P5532)
    Materiál těsnění: Nitril
    Materiál odlučovací komory: akrylátové sklo (P5531), hliník (P5532)
    Materiál těla oddelovače: nerezová ocel

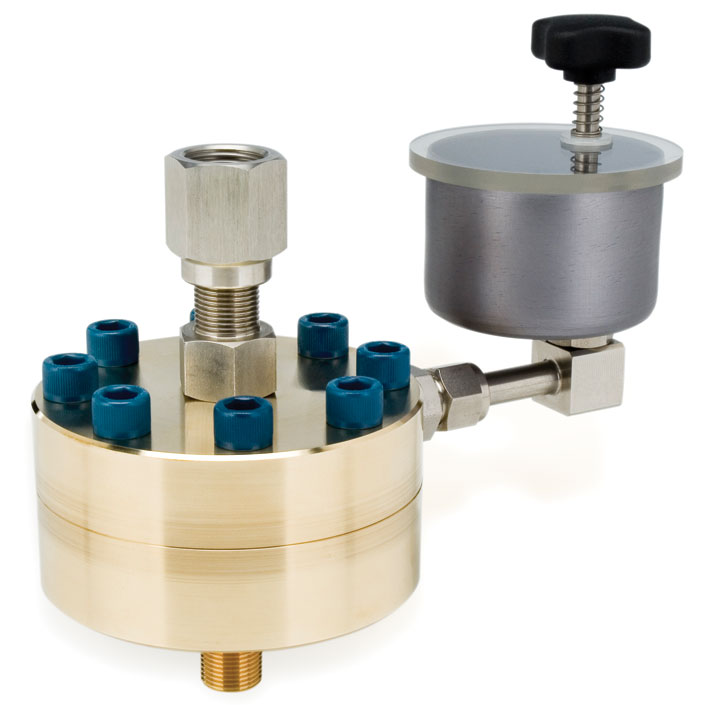

    Oddělovač kapalina/kapalina P5521/5522

    Oddělovače kapalina/kapalina P5521/5522

    Základem oddělovače je membrána, která odděluje dvě tlaková kapalná média, a tím zabraňuje jejich vzájemnému znečištění. Oddělovač se připojuje přímo na přípojku pro zkoušený tlakoměr pístového tlakoměru nebo porovnávacího lisu.

    Maximální tlak: 70 MPa (P5521) nebo 50 MPa (P5522)
    Materiál membrány / těsnění: Viton/Viton (P5521) nebo PTFE/EPDM (P5522)
    Hmotnost: 3,5 kg
    Rozměry: 100 mm x 150 mm

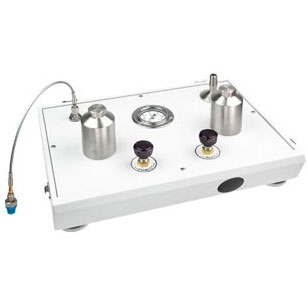

    Oddělovač kapalina/plyn P5523

    Oddělovač kapalina/plyn P5523

    Oddělovač kapalina/plyn se používá jako pomocné zařízení pro olejový nebo vodní pístový tlakoměr pro kalibraci vysokotlakých tlakoměrů s tlakovým médiem plyn. Vysoce kvalitní jehlové ventily zajišťují jemnou regulaci tlaku z vnějšího zdroje (tlaková láhev).

    Olejový pístový tlakoměr nelze použít pro kalibraci kyslíkových tlakoměrů.

    Maximální tlak: 21 MPa
    Hmotnost: 11 kg
    Rozměry: 440 mm x 300 mm x 215 mm
    Přípojka pro zdroj tlaku: 1/4″ NPT
    Tlakové přípojky pro zkoušené tlakoměry:
      • 1/8″, 1/4″, 3/8″, 1/2″ BSP (NPT na objednání),
      • volitelně M20x1,5 a M12x1,5

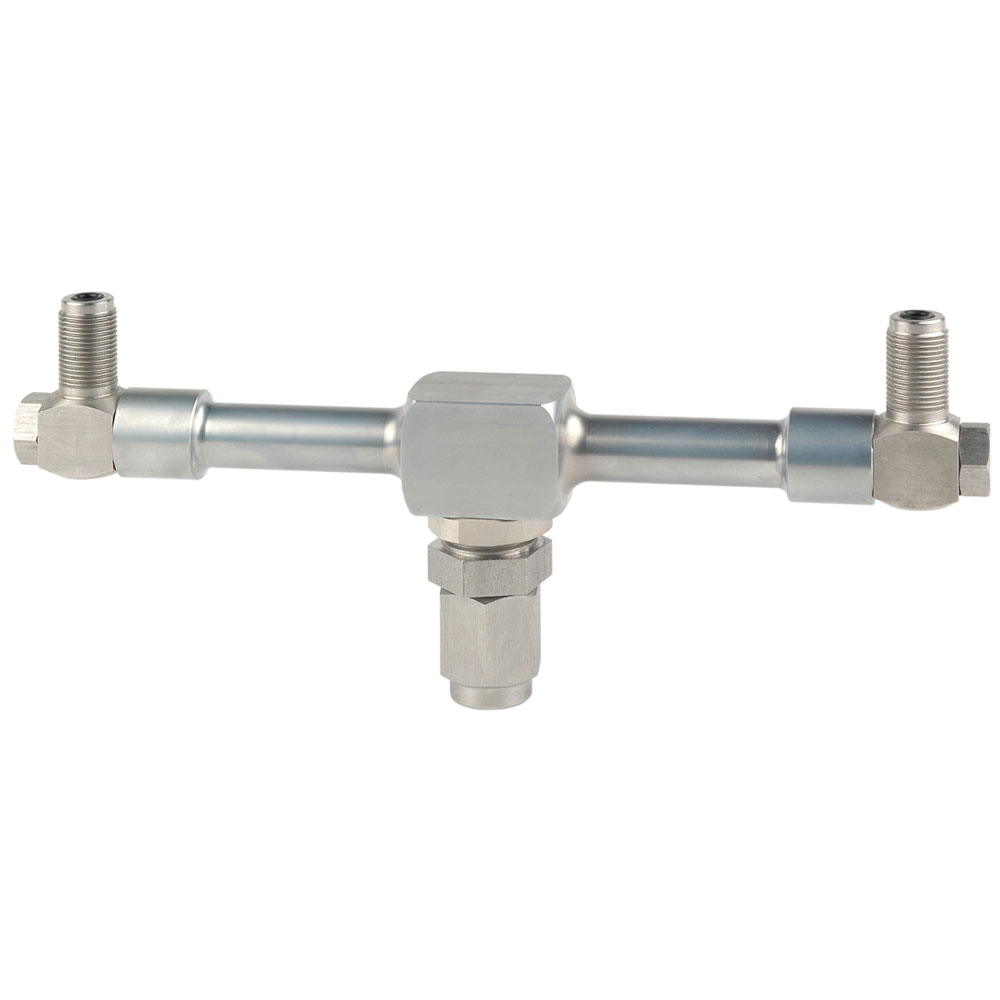

    Rozdělovací redukce pro dva manometry P5544

    Rozdělovací redukce pro dva manometry P5544

    Tato redukce se připojuje přímo na přípojku pro zkoušený tlakoměr a umožňuje kalibraci dvou tlakoměrů zároveň.

    Maximální tlak: 70 MPa

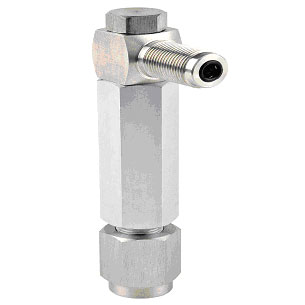

    Úhlová redukce P5543

    Úhlová redukce P5543

    Úhlová redukce je určena pro připojení deformačních tlakoměrů se zadní přípojkou – umožňuje kalibraci v jejich pracovní poloze.

    Připojuje se přímo na přípojku pro zkoušený tlakoměr.

    Maximální tlak: 70 MPa


    Sada redukcí pro zkoušený tlakoměr

    Sada redukcí pro přípojku zkoušeného tlakoměru

    Metrické redukce P5540: M14x1,5, M20x1,5, 1/8″ BSP a 1/4″ BSP
    BSP redukce P5541: 1/8″ BSP, 1/4″ BSP, 3/8″ BSP a 1/2″ BSP
    NPT redukce P5542: 1/8″ NPT, 1/4″ NPT, 3/8″ NPT a 1/2″ NPT
    Sada PK-P3000-ADPTR-SD: M14 x 1,5, M20 x 1,5, 1/8″, 1/4″, 3/8 “ a 1/2 “ BSP a NPT

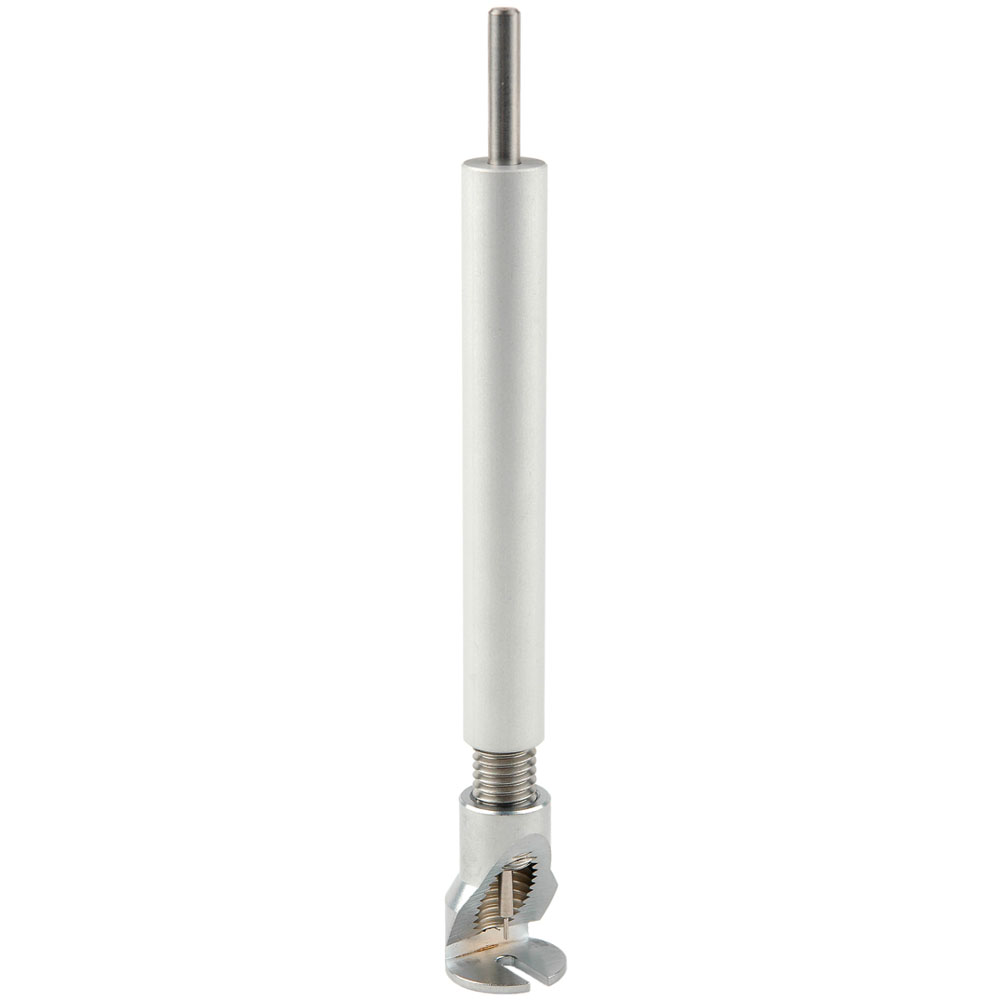

    Stahovák / nasazovač ukazatele P5551

    Stahovák / nasazovač ukazatele P5551

    Tento nástroj je určen k rychlému stahování a pevnému nasazování ukazatele deformačních tlakoměrů.
