  • Příslušenství enkodérů Accessories for incremental and absolute encoders

    Příslušenství enkodérů Wachendorff

    Příslušenství pro inkrementální a absolutní enkodéry Wachendorff

    Země původu - Země původu
    Země původu

    Wachendorff Automation specialisté

    • ikona parametru ---Hřídelové spojky
    • ikona parametru ---Redukce a adaptéry
    • ikona parametru ---Měřicí kola
    • ikona parametru ---Odpružené držáky
    • ikona parametru ---Kabely a konektory
    • ikona parametru ---Montážní prvky

    V originálním příslušenství najdete vše, co potřebujete ke zprovoznění enkodéru. Montážní a upevňovací prvky pro rychlou a snadnou instalaci, měřicí kola pro různé povrchy, odpružené držáky, přítlačná ramena, kabely a konektory pro zapojení, hřídelové spojky, redukce a pouzdra pro snímače s dutou nebo plnou hřídelí.

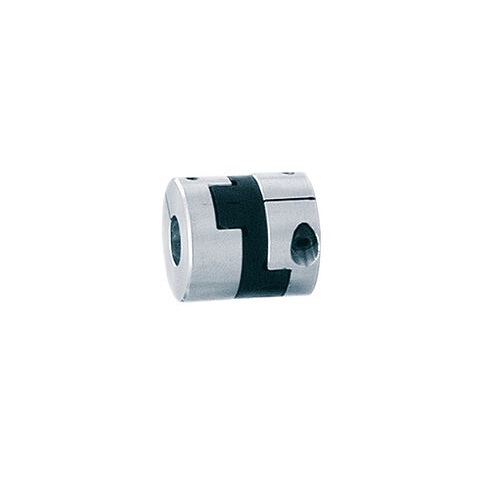

    Pružná vrubová hřídelová spojka Wachendorff ST27 s elastickým elementem

    Vrubová spojka ST27 s elastickým elementem
    Jointed coupling ST27

    pro enkodéry s hřídelí Ø 6 mm a 10 mm

    Maximální rychlost: 10 000 otáček/min
    Maximální kroutící moment: 100 Ncm

    Modely ST27:
    ST270606, ST270610 a ST271010

    Stáhnout prospekt / Přehledový katalog

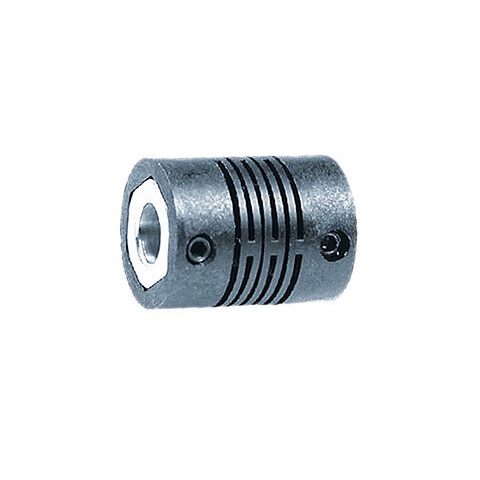

    Pružné štěrbinové hřídelové spojky Wachendorff PK20 a PK24

    Štěrbinové spojky PK20 a PK24
    Slit coupling PK20 and PK24

    pro enkodéry s hřídelí Ø 6 mm, 8 mm a 10 mm

    Maximální rychlost: až 12 000 otáček/min
    Maximální kroutící moment: až 80 Ncm

    Modely PK20:
    PK200606

    Modely PK24:
    PK240606, PK240608, PK240610, PK240808, PK240810 a PK241010

    Stáhnout prospekt / Přehledový katalog

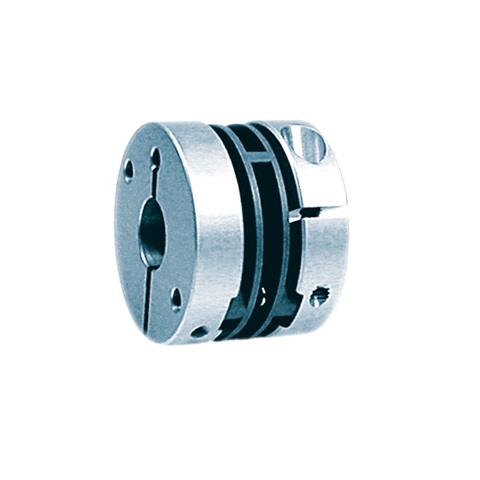

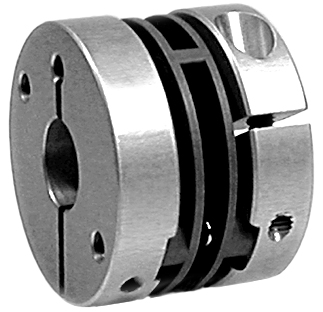

    Pružné kovové membránové spojky Wachendorff FSK22

    Kovové membránové spojky FSK22
    Spring disc coupling FSK22

    pro enkodéry s hřídelí Ø 6 mm, 10 mm a 12 mm

    Maximální rychlost: 12 000 otáček/min
    Maximální kroutící moment: 60 Ncm

    Modely FSK22:
    FSK220606, FSK220610, FSK221010, FSK221012 a FSK221212

    Stáhnout prospekt / Přehledový katalog

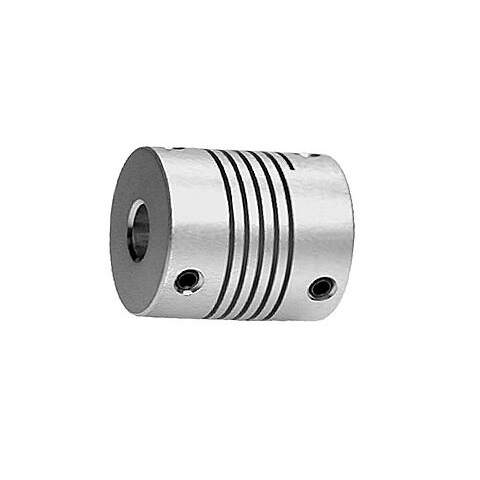

    Pružné kovové spirálové spojky Wachendorff WK22, WK24 a WK32

    Kovové spirálové spojky WK22, WK24 a WK32
    Helical coupling WK22, WK24 and WK32

    pro enkodéry s hřídelí Ø 6 mm, 8 mm, 10 mm a 12 mm

    Maximální rychlost: až 8 000 otáček/min
    Maximální kroutící moment: až 120 Ncm

    Modely WK22:
    WK220606

    Modely WK24:
    WK240606
    , WK240608, WK240610, WK240808, WK241010 a WK241212

    Modely WK32:
    WK320610 a WK321010

    Stáhnout prospekt / Přehledový katalog

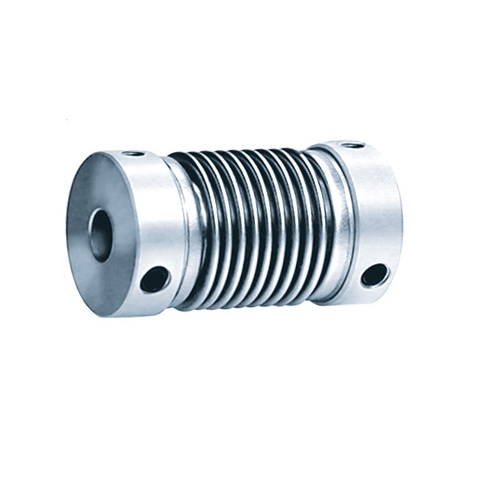

    Pružné měchové spojky Wachendorff BK29 a FB29B

    Měchové spojky BK29 a FB29B
    Bellows coupling BK29 and FB29B

    pro enkodéry s hřídelí Ø 6 mm, 8 mm, 10 mm a 12 mm

    Maximální rychlost: 12 000 otáček/min
    Maximální kroutící moment: 120 Ncm

    Modely BK29:
    BK290606, BK290610, BK290612, BK290808, BK291010, BK291012 a BK291212

    Modely FB29:
    FB29B0404
    , FB29B0406, FB29B0606, FB29B0610, FB29B0612, FB29B0808, FB29B1010, FB29B1012 a FB29B1212

    Stáhnout prospekt / Přehledový katalog

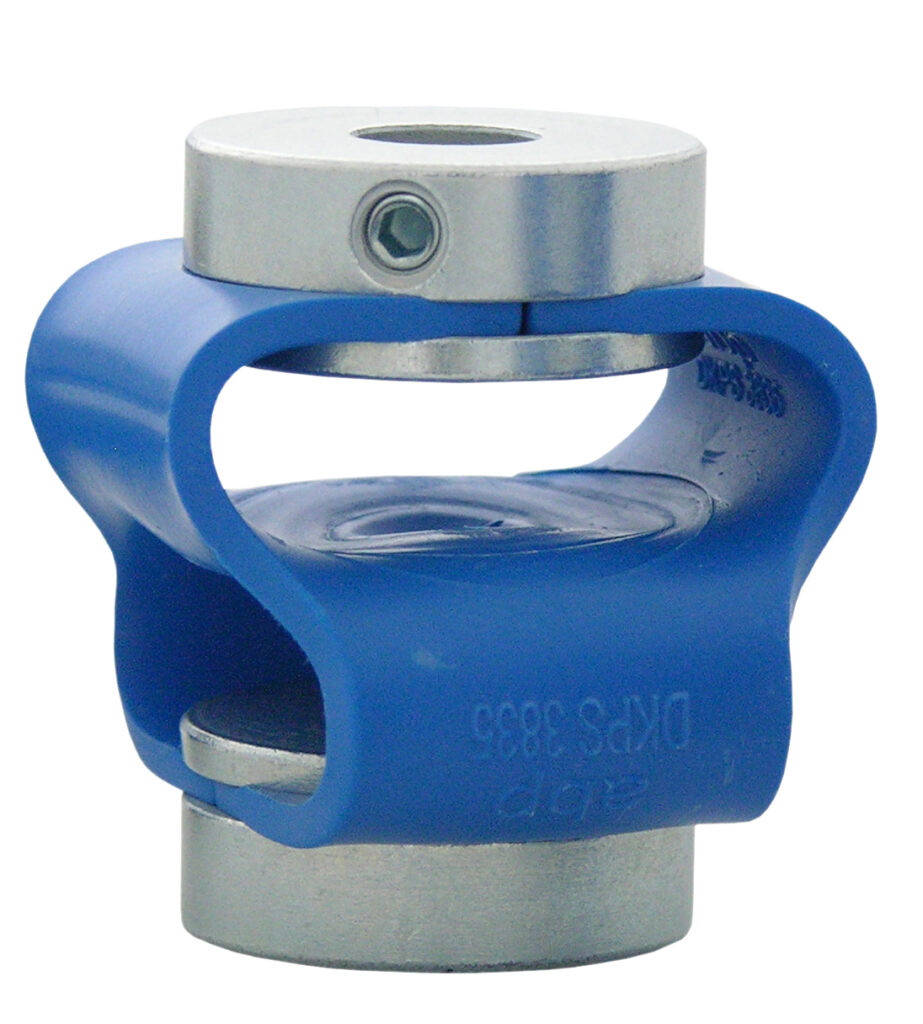

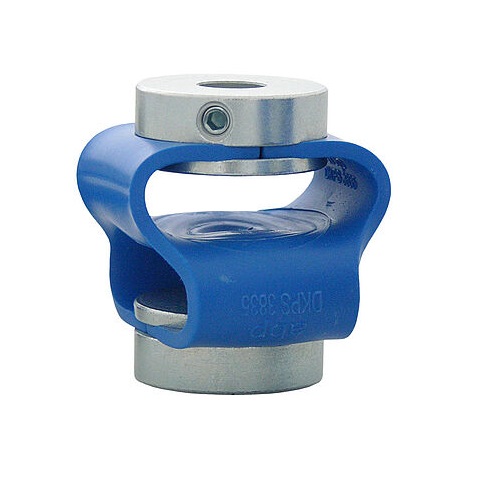

    Pružné spojky Wachendorff DSK29, DSK38 a DSK48 s dvojitou smyčkou

    Spojky s dvojitou smyčkou (PAGUFLEX)
    DSK29, DSK38 a DSK48
    Double loop coupling DSK29, DSK38 and DSK48

    pro enkodéry s hřídelí Ø 6 mm, 8 mm, 10 mm, 11 mm, 12 mm a 14 mm

    Maximální rychlost: 3 000 otáček/min
    Maximální kroutící moment: až 200 Ncm

    Modely DSK29:
    DSK290810, DSK290808, DSK291010, DSK290606 a DSK290610

    Modely DSK38:
    DSK380610
    , DSK380612, DSK380808, DSK380810, DSK380812, DSK381010, DSK381111, DSK381012, DSK381212 a DSK380606

    Modely DSK48:
    DSK481010, DSK481012, DSK481212 a DSK481414

    Stáhnout prospekt / Přehledový katalog

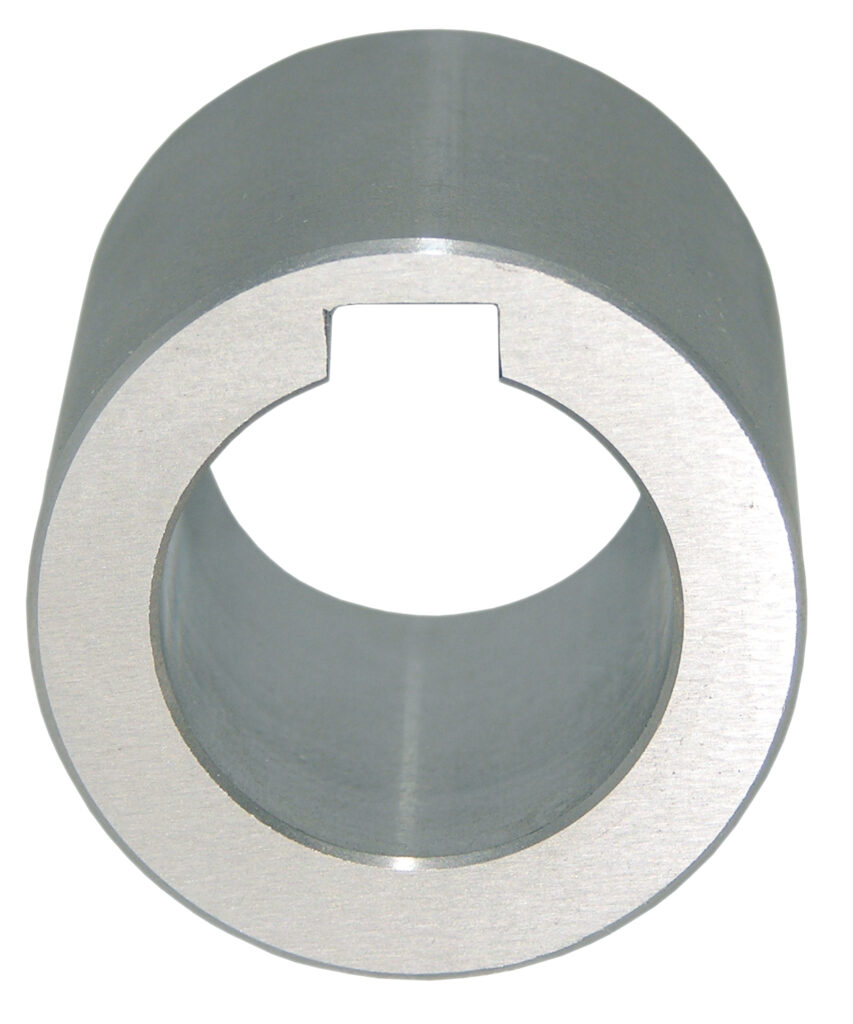

    Redukční pouzdra

    Redukční pouzdra WDGHA
    Adapter sleeves WDGHA

    pro otvory s průměry Ø 10 mm, Ø 12 mm a Ø 38 mm

    • pro enkodéry s dutou průchozí i neprůchozí hřídelí
    • pro redukci průměrů

    Modely:
    WDGHA10, WDGHA12 a WDGHA38

    Stáhnout prospekt


    Izolační pouzdra pro enkodér WDG 100I s dutou hřídelí

    Izolační pouzdra WDGHI
    Isolation sleeves WDGHI

    pro otvory s průměrem Ø 45 mm

    • pro enkodér WDG 100I s dutou průchozí hřídelí
    • pro ochranu ložisek enkodéru před elektrickým proudem

    Modely:
    WDGHI4525, WDGHI4532, WDGHI4530, WDGHI4538, WDGHI4540 a WDGHI4542

    Stáhnout prospekt


    Hřídelové adaptéry

    Hřídelové adaptéry WDGWA
    Shaft adapters WDGWA

    pro otvory o průměru Ø 10 mm a závity M8 až M20

    • pro enkodéry s dutou průchozí i neprůchozí hřídelí
    • pro redukci z hřídele na závit

    Modely:
    WDGWA10M06, WDGWA10M08, WDGWA10M10, WDGWA10M12, WDGWA10M14, WDGWA10M16 a WDGWA10M20

    Stáhnout prospekt

    Měřicí kola MR150GR a MRA200GR pro měření vzdálenosti

    Měřicí kolo MR150xx a MRA200xx
    Measuring wheel MR150xx and MRA200xx

    pro enkodéry s hřídelí Ø 6 mm a Ø 10 mm

    • povrch kola O-kroužek 3,5 mm z Buny (NBR70)
    • použití pro dřevo, kov, dopravní pásy, papír, textil a další
    • obvod kola 150 mm a 200 mm

    Modely MR150xx pro hřídel Ø 6 mm:
    MR150GR06

    Modely MRA200xx pro hřídel Ø 10 mm:
    MRA200GR10

    Stáhnout prospekt

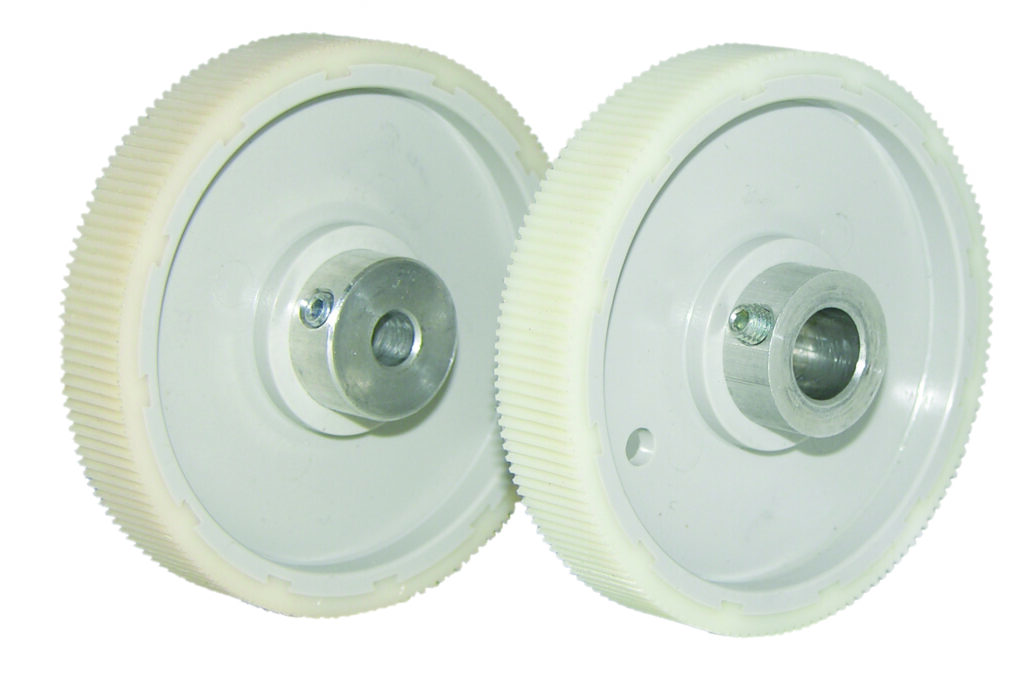

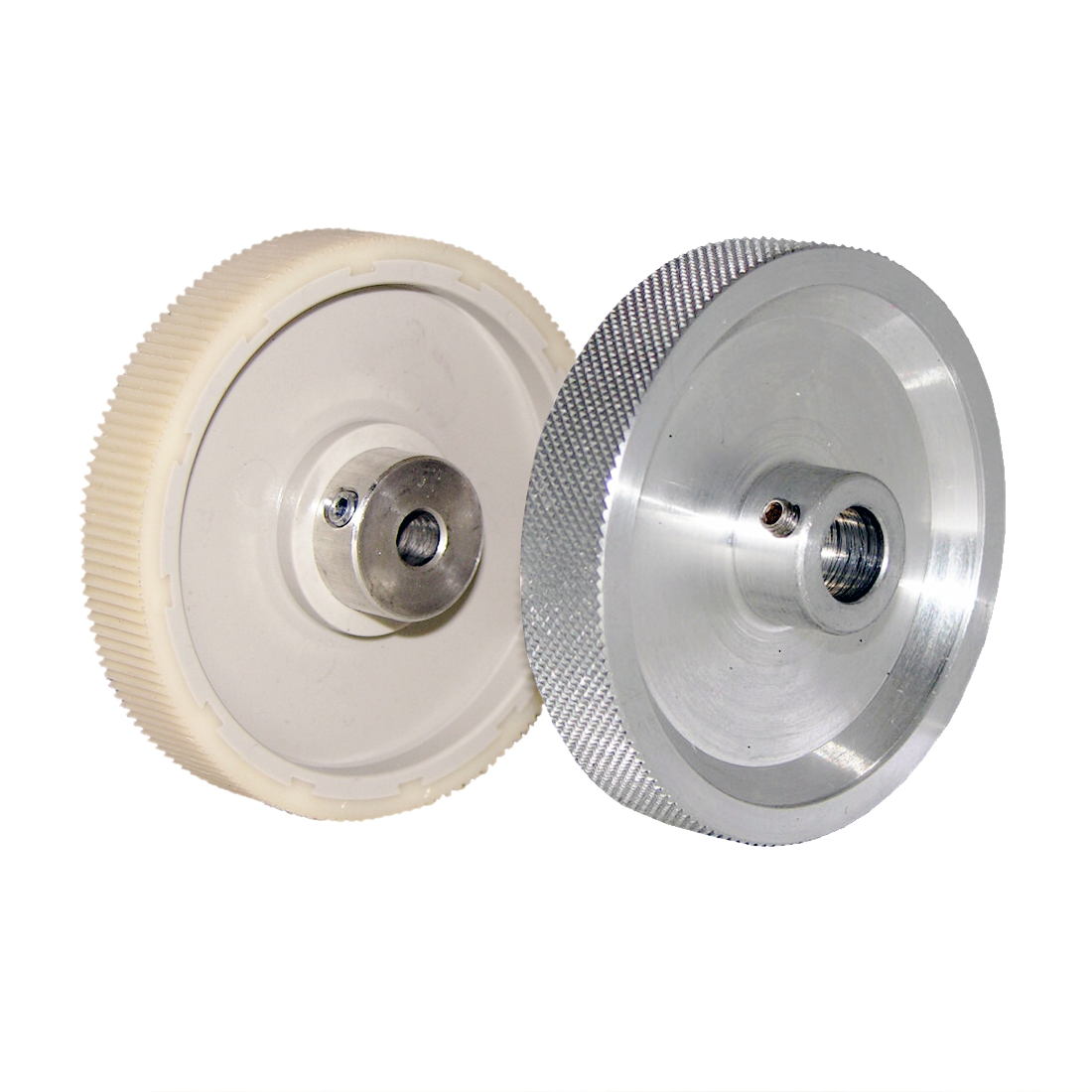

    Měřicí kolo MR(A)200 pro měření vzdálenosti

    Měřicí kola MR(A)200xx
    Measuring wheels MR(A)200xx

    pro enkodéry s hřídelí Ø 6 mm, Ø 10 mm a Ø 12 mm

    • různé povrchové úpravy (kov, guma, Polyuretan, Hytrel)
    • použití pro plast, fólie, papír, dřevo, kov, textil, kůži, koberce a další
    • obvod kola 200 mm

    Modely MR(A)200xx pro hřídel Ø 6 mm:
    MR200KR06, MRA200KR06, MR200KG06, MRA200KG06, MR200KH06, MRA200KH06, MR200NG06, MRA200NG06

    Modely MR(A)200xx pro hřídel Ø 10 mm:
    MR200KR10, MRA200KR10, MR200KG10, MRA200KG10, MR200KH10, MRA200KH10, MR200NG10 a MRA200NG10

    Modely MRA200xx pro hřídel Ø 12 mm:
    MRA200KR12, MRA200KG12, MRA200KH12 a MRA200NG12

    Modely MRA200xx pro kónický hřídel:
    MRA200KW

    Stáhnout prospekt


    Měřicí kola

    Měřicí kola MR(A)500xx
    Measuring wheels MR(A)500xx

    pro enkodéry s hřídelí Ø 10 mm a Ø 12 mm

    • různé povrchové úpravy (kov, guma, Polyuretan, Hytrel, Vulkollan)
    • použití pro plast, fólie, papír, dřevo, kov, textil, kůži, koberce a další
    • obvod kola 500 mm

    Modely MR(A)500xx pro hřídel Ø 10 mm:
    MR500KR10, MRA500KR10, MR500KH10, MRA500KH10, MR500KG10, MRA500KG10, MR500KV10, MR500NG10 a MRA500NG10

    Modely MRA500xx pro hřídel Ø 12 mm:
    MRA500KR12, MRA500KH12, MRA500KG12 a MRA500NG12

    Stáhnout prospekt

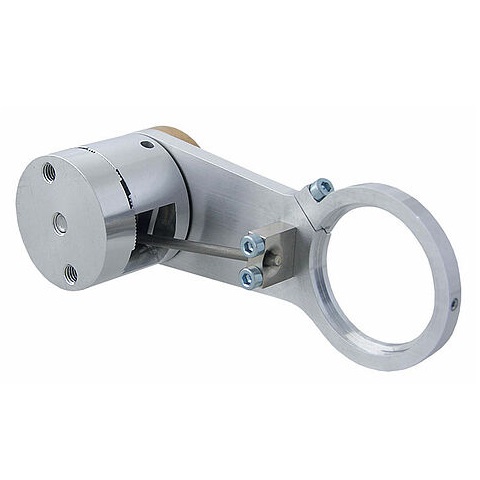

    Odpružené přítlačné rameno WDGMA3003x pro měření délky

    Odpružené rameno WDGMA3003x
    Spring-loaded arm for encoders WDGP 36A, WDGN 36A and WDGA 36A

    pro enkodéry WDGP 36A, WDGN 36A a WDGA 36A

    • pro stanovení délky
    • nastavitelná přítlačná síla: 5 N až 20 N (v krocích po 5 N)
    • možno kombinovat s měřicími koly s obvodem 200 mm

    Modely:
    WDGMA30030 a WDGMA30032

    Stáhnout prospekt

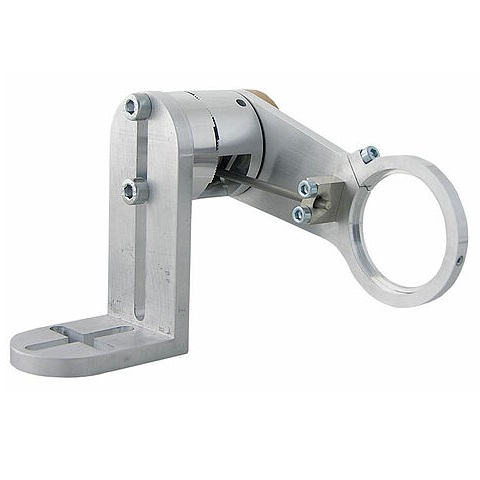

    Odpružené přítlačné rameno s montážním úhelníkem WDGMA3103x pro měření délky

    Odpružené rameno WDGMA3103x
    s montážním úhelníkem
    Spring-loaded arm for encoders WDGP 36A, WDGN 36A and WDGA 36A

    pro enkodéry WDGP 36A, WDGN 36A a WDGA 36A

    • pro stanovení délky
    • nastavitelná přítlačná síla: 5 N až 20 N (v krocích po 5 N)
    • možno kombinovat s měřicími koly s obvodem 200 mm

    Modely:
    WDGMA31031 a WDGMA31032

    Stáhnout prospekt

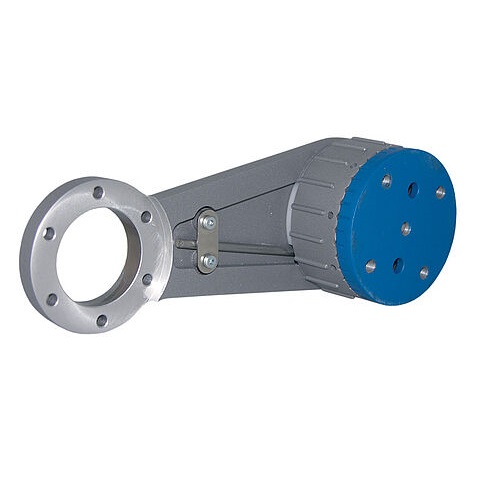

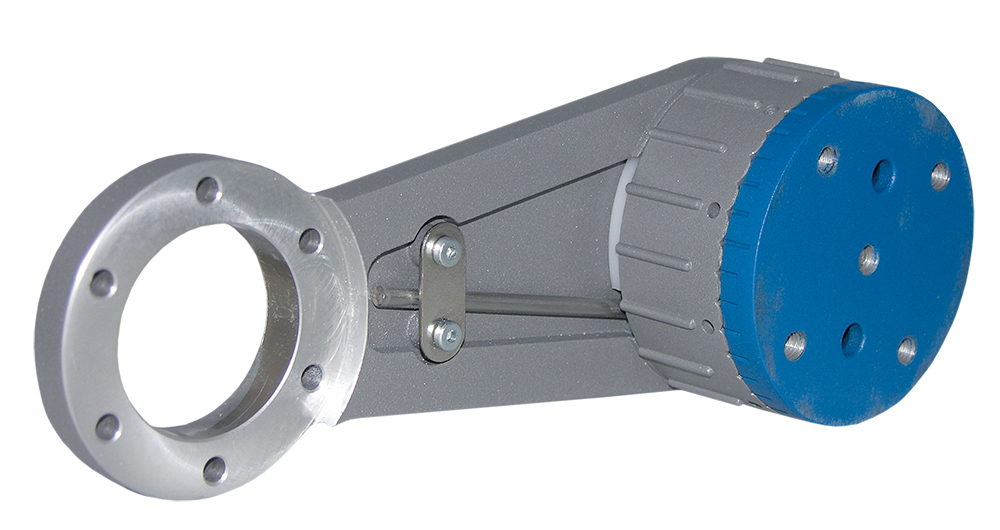

    Odpružené přítlačné rameno WDGMA5005x pro měření délky

    Odpružené rameno WDGMA5005x
    Spring-loaded arm for encoders WDGI 58B, 58D, 58K, WDG 58T

    pro enkodéry WDGI 58B, 58D, 58K, WDG 58T

    • pro stanovení délky
    • nastavitelná přítlačná síla: 5 N až 20 N (v krocích po 5 N)
    • možno kombinovat s měřicími koly s obvodem 200 mm a 500 mm

    Modely:
    WDGMA50050 a WDGMA50052

    Stáhnout prospekt

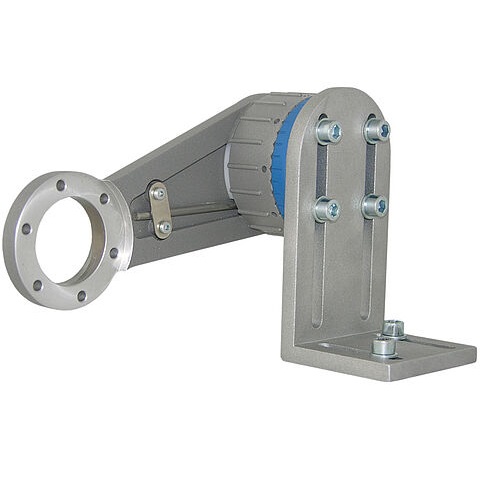

    Odpružené přítlačné rameno s montážním úhelníkem WDGMA5105x pro měření délky

    Odpružené rameno WDGMA5105x
    s montážním úhelníkem
    Spring-loaded arm for encoders WDGI 58B, 58D, 58K, WDG 58T

    pro enkodéry WDGI 58B, 58D, 58K, WDG 58T

    • pro stanovení délky
    • nastavitelná přítlačná síla: 5 N až 20 N (v krocích po 5 N)
    • možno kombinovat s měřicími koly s obvodem 200 mm a 500 mm

    Modely:
    WDGMA51051 a WDGMA51052

    Stáhnout prospekt

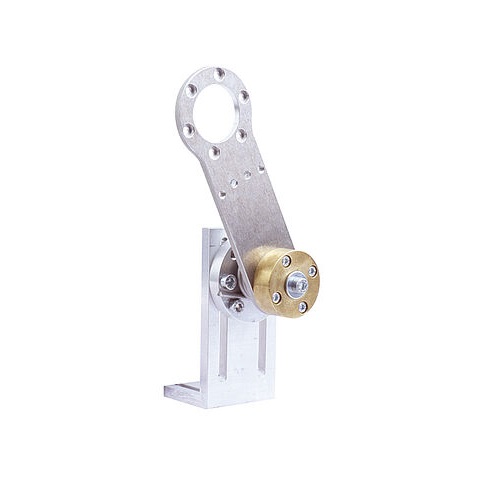

    Odpružené přítlačné rameno s montážním úhelníkem WDGMA10000 pro měření délky

    Odpružené rameno WDGMA10000
    s montážním úhelníkem
    Spring-loaded arm for encoders WDGI 58B, 58D, 58K, WDG 58T

    pro enkodéry WDGI 58B, 58D, 58K, WDG 58T

    • pro stanovení délky
    • nastavitelná přítlačná síla: 20 N, 25 N a 30 N
    • možno kombinovat s měřicími koly s obvodem 500 mm

    Stáhnout prospekt

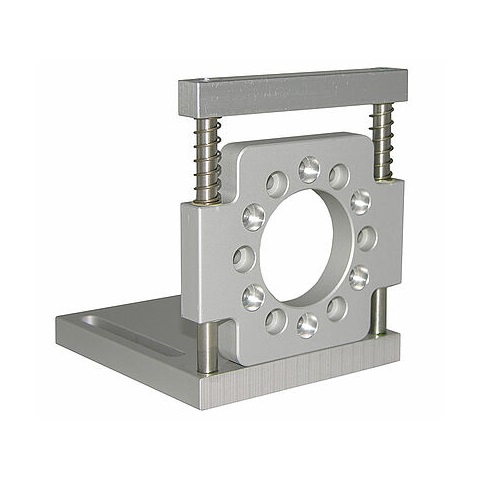

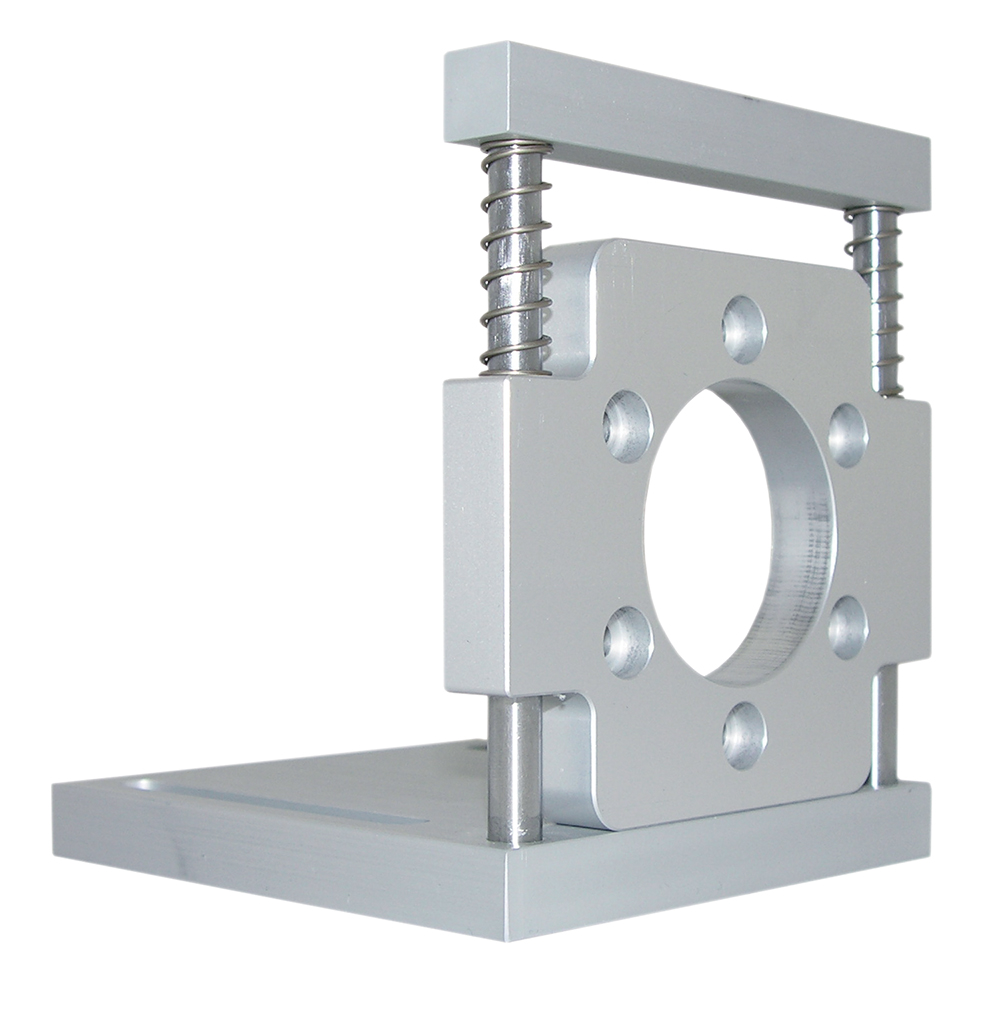

    Držák enkodéru s lineárním odpružením WDGDH10000

    Držák s lineárním odpružením WDGDH10000
    Linear equilization shaft encoder holder for encoders WDGI 58B, 58D, 58K, WDG 58T

    pro enkodéry WDGI 58B, 58D, 58K, WDG 58T

    • pro stanovení délky
    • nastavitelná přítlačná síla: 25 N
    • možno kombinovat s měřicími koly s obvodem 200 mm

    Stáhnout prospekt

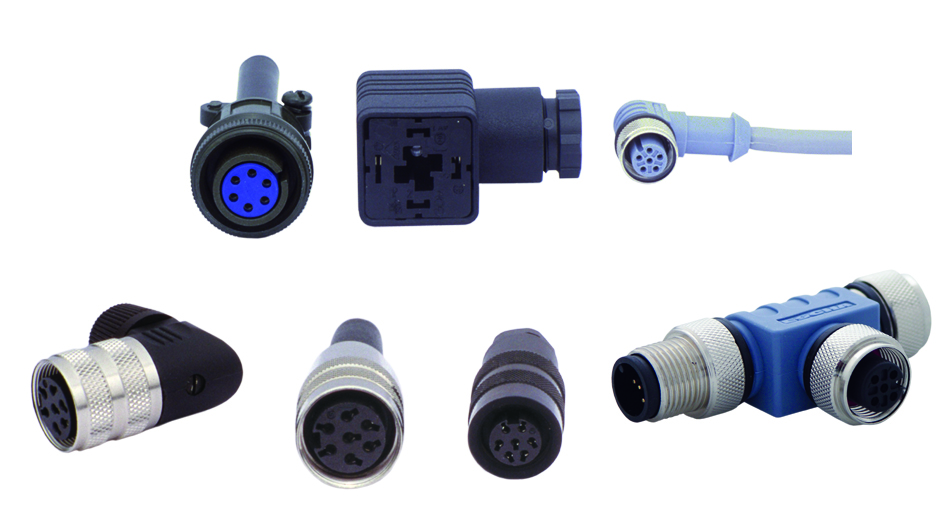

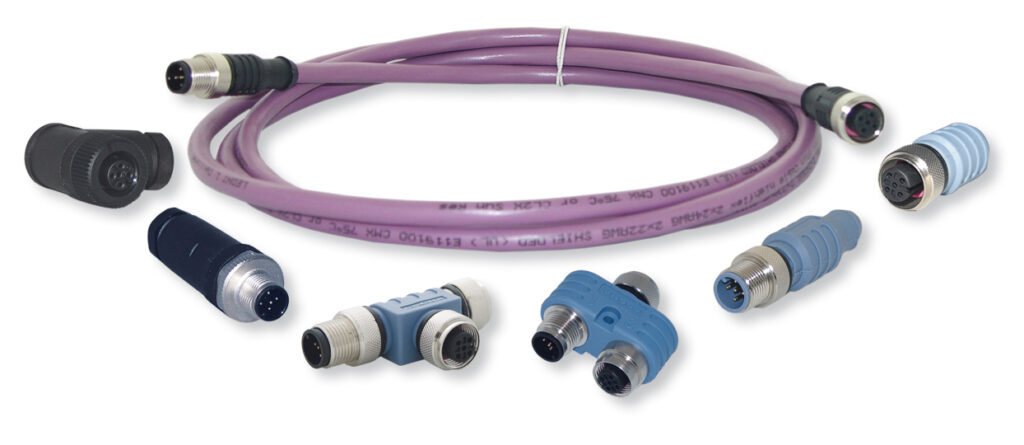

    Kabely a konektory pro enkodéry

    Kabely a konektory pro enkodéry
    Ready made cables and female connectors for encoders

    Inkrementální enkodéry

    • senzorové konektory SK (M8x1)
      SAK-6-67 a SAK-8-67
    • senzorové konektory SB/SC (M12x1)
      KI-4-67, KIA-4-67, KI-5-67, KIA-5-67, KI-8-67, KIA-8-67, KI-12-67, KI-12-67-ADV, KIA-12-67 a KIA-12-67-ADV
    • konektory SI/SH, S2/S3 (M16x0.75)
      KD-5-40, KD-5-67, KDA-6-67, KD-7-40, KDA-7-40, KD-7-67, KDA-7-67, KD-8-40, KD-8-67, KDA-8-67, KDA-8-67-S a KD-SH12-67
    • konektory S4/S5, S4R/S5R (M23)
      KD-12-67 a KDA-12-67
    • MIL-konektor S6
      KM-6-40
    • konektor pro solenoidy S7
      KVA-4-65
    • s frekvenčními invertory
      KD-8-40-15-S-DIZ (Emotron), KD-8-40-15-S-RST (RST), KD-8-40-15-S-SDR (Schindler MX), KD-8-40-15-S-CTF (Control Techniques), KD-8-40-15-S-KEB (KEB), KD-8-40-15-S-LOH (Flender Loher, type Dynavert L), KD-8-40-15-S-LIF (Liftequip) a KD-8-40-15-S-ZIL (Ziehl-Abegg)

    Stáhnout prospekt


    Absolutní enkodéry

    • pro enkodéry s protokolem CANopen
      KIS-5-67, KISA-5-67, KID-5-67, KIDA-5-67, CVKA-5-67, CTA-21-67-01, CVK-5-67, CYA-21-67-01, CEW-120-67-S a CEW-120-67-B
    • pro enkodéry s protokolem CANopen LIFT
      KIS-5-67, KISA-5-67, KID-5-67, KIDA-5-67, CVKA-5-67, CTA-21-67-01, CVK-5-67, CYA-21-67-01, CEW-120-67-S a CEW-120-67-B
    • pro enkodéry s protokolem SSI
      KI-8-67-SSI, KIA-8-67-SSI, KD-8-67-SSI, KDA-8-67-SSI, KD-12-67-SSI a KDA-12-67-SSI
    • pro enkodéry s protokolem RS485
      KI-8-67-EIA, KIA-8-67-EIA, KD-12-67-EIA a KDA-12-67-EIA
    • pro enkodéry s protokolem Industrial Ethernet
      KIE-4-67-RJ, KIE-4-67-DC a KIZ-4-67-IE
    • pro indikátory a analyzéry
      BGZ0000KIT-ZVK a CANUSBANALYZER

    Stáhnout prospekt

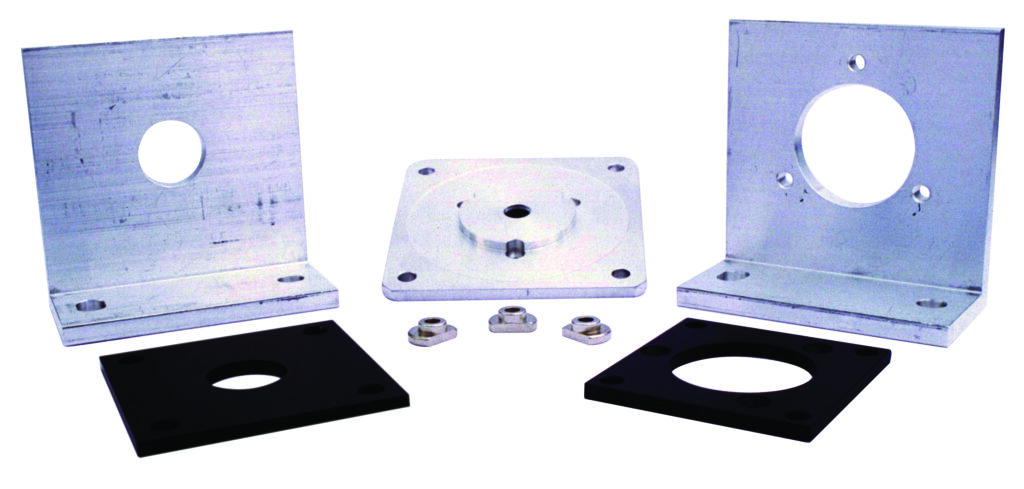

    Montážní prvky

    Montážní prvky
    Mounting accessories

    • montážní úhelníky pro snímače s hřídelí
    • čtvercové příruby pro snímače s hřídelí
    • plastový dok pro snímače s dutou hřídelí
    • úpínky pro snímače s hřídelí
    • montážní zvonová pouzdra pro inkrementální snímače WDGI 58A a absolutní snímače WDGA 58A

    Modely:
    MW40S, MW58B, QF40S, QF58B, WDGDS10005, SP-3-00, MG58A a WDGMSMD000

    Stáhnout prospekt

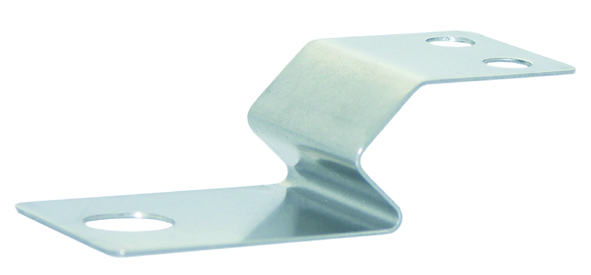

    Proti zkrutné (momentové) podpory

    Momentové držáky
    Torque supports

    • pro enkodéry s dutou průchozí i neprůchozí hřídelí
    • kompenzují axiální a radiální rozdíly při zatížení enkodéru

    Modely:
    WDGDS10001, WDGDS10004, WDGDS10007, WDGDS10008, WDGDS10009, WDGDS10012, WDGDS10013, WDGDS10003, WDGDS10011, WDGDS10016, WDGDS10019 a WDGDS10020

    Stáhnout prospekt

    Aplikace související s výrobcem Wachendorff Automation

    ilustrační obrázek aplikace Měření rychlosti a polohy pohybu u průmyslových robotů

    Měření rychlosti a polohy pohybu u průmyslových robotů

    V průmyslových aplikacích, jako je například obrábění kovů nebo montážní linky, je klíčové mít roboty, kteří mohou pohybovat obrobky rychle a přesně, což zvyšuje celkovou efektivitu výrobního procesu. Enkodéry umožňují robotům dosáhnout optimálních trajektorií pohybu a minimalizují chyby, což je zásadní pro dosažení kvalitních výsledků v průmyslové výrobě.

    ilustrační obrázek aplikace Nepřetržitá automatizace vrtných souprav

    Nepřetržitá automatizace vrtných souprav

    Enkodéry jsou nedílnou součástí moderních vrtných souprav a hrají zásadní roli při zvyšování efektivity, přesnosti a bezpečnosti vrtání. Uplatňují se především absolutní enkodéry s magnetickým principem snímání, které hravě konkuruje přesnosti optických enkodérů a zároveň dávají skvělou alternativu pro aplikace se silnými mechanickými vibracemi a nejrůznějším robustním zařízením.

    ilustrační obrázek aplikace Koordinace pohybu plnicích a stáčecích linek

    Koordinace pohybu plnicích a stáčecích linek

    Automatické plnicí a stáčecí linky jsou nepostradatelnou součástí nápojového a potravinářského průmyslu, kde přesnost a spolehlivost hrají klíčovou roli. Tyto linky jsou navrženy pro plnění obalů, a enkodéry jsou zde důležitým prvkem, který umožňuje těmto strojům pracovat vysoce efektivně.

    ilustrační obrázek aplikace Odměřování ujeté vzdálenosti autonomních vozíků

    Odměřování ujeté vzdálenosti autonomních vozíků

    První autonomní vozík (AGV) byl vyvinut v 80. letech. Bez senzorové technologie by to nebylo možné. Díky neustálému vývoji senzorů se stále více AGV zavádí do provozů, zvyšuje se tak efektivita skladového hospodářství a bezpečnost na pracovišti. Senzory se programují dle vnějších podmínek a přenášejí data do hlavního řídícího modulu AGV, což umožňuje autonomnímu vozíku pohybovat se po pracovišti a plnit zadané úkoly bez lidského zásahu.

    ilustrační obrázek aplikace Řízení úhlu natočení lopatek a nastavení azimutu u větrných elektráren

    Řízení úhlu natočení lopatek a nastavení azimutu u větrných elektráren

    Využití obnovitelných energií, jako jsou větrné elektrárny, má zásadní význam pro ochranu klimatu a životního prostředí. V posledních letech získává stále větší význam využívání větrných turbín, jak na pevnině, tak i na moři. Důležitým faktorem pro dosažení co nejvyššího energetického výkonu je vysoká účinnost elektráren. V tomto ohledu jsou přesné snímače jejich klíčovým prvkem, které pomáhají optimalizovat výkon a snižovat náklady na údržbu.

    ilustrační obrázek aplikace Ovládání otočných a teleskopických ramen

    Ovládání otočných a teleskopických ramen

    Jedním ze způsobů, jak zajistit přesné polohování např. ramen jeřábů a montážních plošin, je použití absolutních enkodérů s komunikací CANopen. Tato komunikace je kvazi standardem v automobilovém průmyslu, snadno definuje priority a dělá tak systém extrémně stabilním. Tyto enkodéry umožňují precizní měření polohy, rychlosti, sklonu a úhlu natočení v reálném čase, což je důležité pro spolehlivé a precizní ovládání strojů.

    ilustrační obrázek aplikace Systém pro zpětnou vazbu polohy

    Systém pro zpětnou vazbu polohy

    Systém pro zpětnou vazbu polohy (anglicky "position feedback system") je soubor technologií a zařízení, které slouží k měření a kontrole polohy objektu nebo mechanického zařízení. Tento systém je klíčovým nástrojem pro automatizaci pracovních procesů v různých průmyslových odvětvích. Systém pro zpětnou vazbu polohy se skládá z řídící jednotky, senzorů polohy, kterými mohou být např. enkodéry, a akčních členů.

    ilustrační obrázek aplikace Simulace namáhání automobilových brzd

    Simulace namáhání automobilových brzd

    Automobilové brzdy jsou jedním z klíčových prvků vozidla, které zajišťují bezpečnost řidiče a ostatních účastníků silničního provozu. Je důležité, aby brzdy byly spolehlivé a zajišťovaly dostatečný brzdný výkon v různých situacích a podmínkách. Proto se při vývoji a testování nových typů brzd používají různé metody, které simulují namáhání brzd v různých podmínkách. Jednou z metod simulace namáhání brzd je tzv. dynamická simulace, kdy se používají speciální testovací zařízení, která umožňují simulovat jízdu vozidla v různých podmínkách.


    Novinky
