Přímý skleněný stavoznak LGG

logo D-Ex info@dex.cz | +420 541 423 211

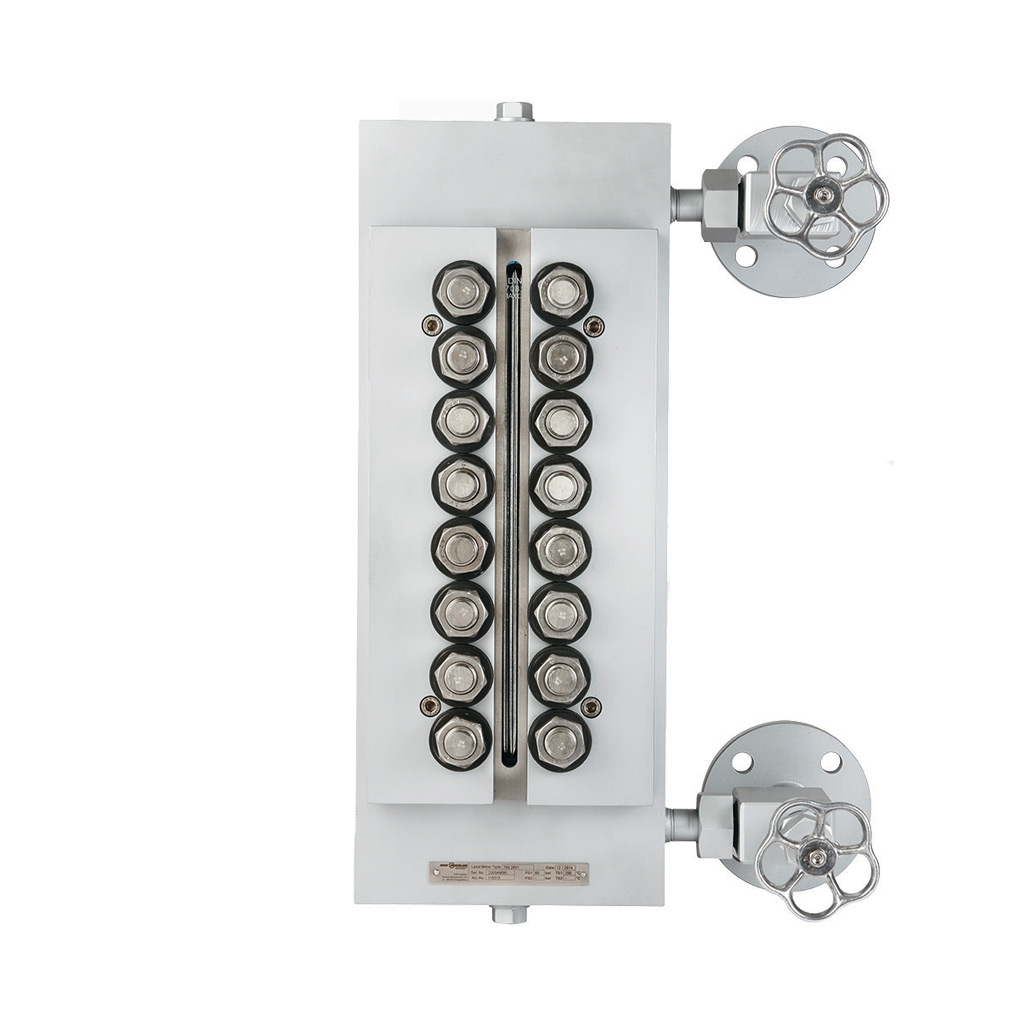

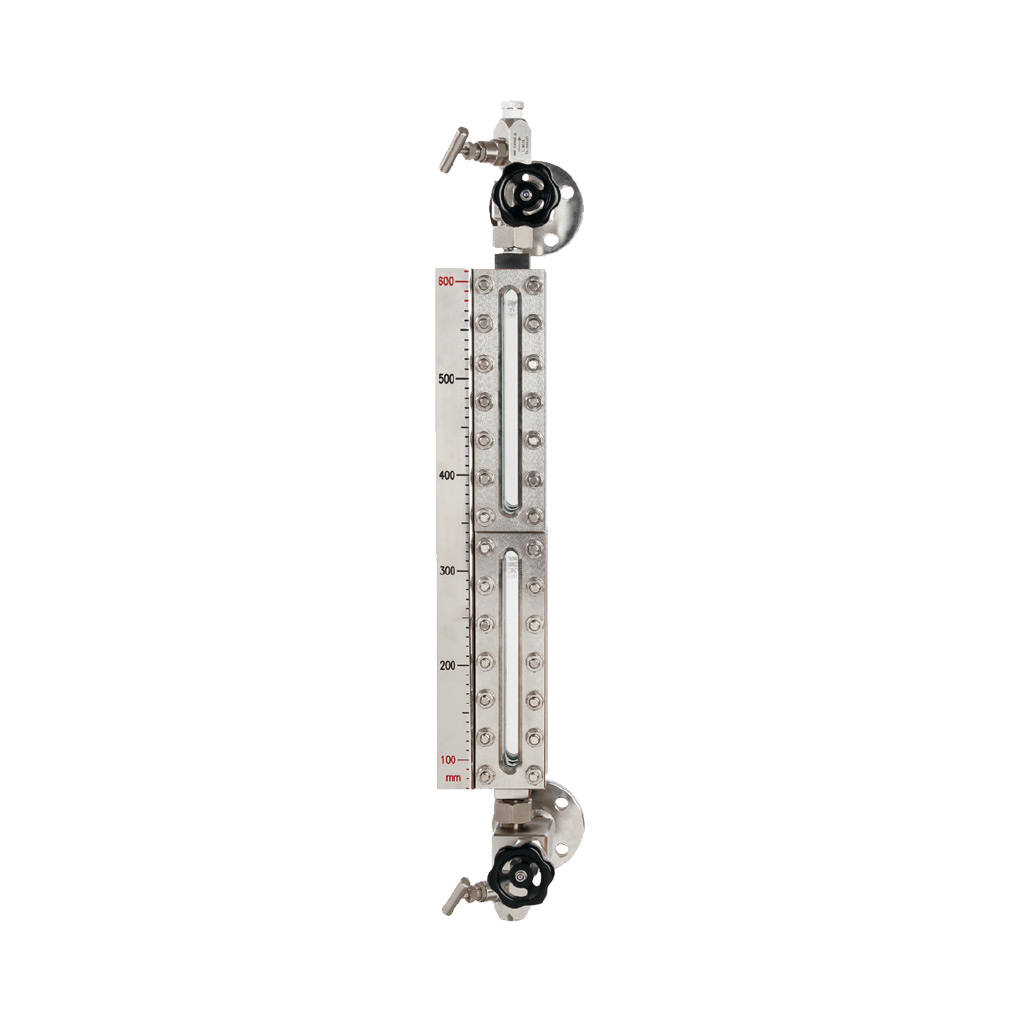

  • Přímý skleněný stavoznak LGG Glass level gauge LGG for direct indication of levels

    Určeno do prostředí s nebezpečím výbuchu - Exprodloužená záruka 24 mesíců Transparentní přímý skleněný stavoznak s tělem z SS316Ti
    Reflexní přímý skleněný stavoznak s tělem z uhlíkové oceliReflexní přímý skleněný stavoznakReflexní přímý skleněný stavoznak pro vysoké tlakyPřímý skleněný stavoznak s osvětlovací jednotkou
    Přímý skleněný stavoznak s osvětlovací jednotkou

    Hladinoměr k přímému zobrazení stavu výšky hladiny kapaliny skrz skleněný průzor nebo trubici.

    Země původu - Země původu
    Země původu

    KSR Kuebler specialista

    • ikona parametru hustotaHustota: neomezeno
    • ikona parametru teplotaTeplota: -196 °C až +374 °C
    • ikona parametru tlakTlak: vakuum až 25 MPa
    • ikona parametru výstupVýstup: vizuální
    • ikona parametru ---transparentní, reflexní a refrakční
    • ikona parametru materiálMateriál: A350LF2, 316Ti, 316L, 15Mo3, Mosaz
    • ikona parametru ---Osvětlení: pro transparentní a refrakční stavoznaky

    Modely vodoznaků

    LGG-E (kompaktní)
    LGG-TP/TE (transparentní)
    LGG-RP/RE (reflexní)
    LGG-TI/RI (vysokotlaké)
    LGG-M (refrakční)
    LGG-Gx (trubicové)

    Logo WIKA
    KSR KUEBLER Niveau-Messtechnik GmbH je členem WIKA Group.

    Popis

    Přímý skleněný stavoznak model LGG od výrobce KSR Kuebler/WIKA je umístěn z boku nádrže mimo prostor měření. U průhledových skleněných stavoznaků umožňuje konstrukce užitím dvou průzorových skel za sebou, resp. skleněné trubice, přímé sledování hladiny průhledem. Reflexní skleněné stavoznaky jsou založeny na principu odrazu světla. V plynné fázi se displej zobrazí jako jasný, protože se světlo v prizmatických drážkách průzoru odráží. V kapalné fázi se světlo absorbuje, takže displej se jeví jako tmavý. Rozhraní mezi nimi určuje úroveň hladiny.


    Vlastnosti

    • přímé zobrazení hladiny média skleněným průzorem nebo trubicí
    • provedení transparentní, reflexní a refrakční
    • stavoznaky jsou opatřeny bezpečnostními ventily
    • individuální konstrukce dle přání zákazníka
    • materiál tělesa stavoznaku: uhlíková ocel, nerez, mosaz
    • použití pro teploty -196 °C až +374 °C, provozní tlak vakuum až 25 MPa
    • certifikáty: EAC (TR CU)
    • možnost rozšíření standardní záruky
    • na přání lze dodat transparentní a refrakční stavoznaky s osvětlovací jednotkou

    Použití

    • aplikace bez zdroje napájení
    • indikace hladiny v kotlech (voda-pára)
    • chemický a petrochemický průmysl
    • těžba ropy a zemního plynu (olejové hospodářství)
    • zařízení pro kryogenické aplikace

    Logo Ex
    Hladinoměry LGG neobsahují žádné potenciální zdroje vznícení, proto mohou být instalovány v prostředí s nebezpečím výbuchu (Ex).

    Stavoznaky Phoenix (70X.XXX) byly nahrazeny stavoznaky KSR Kuebler/WIKA s typovým označením LGG.

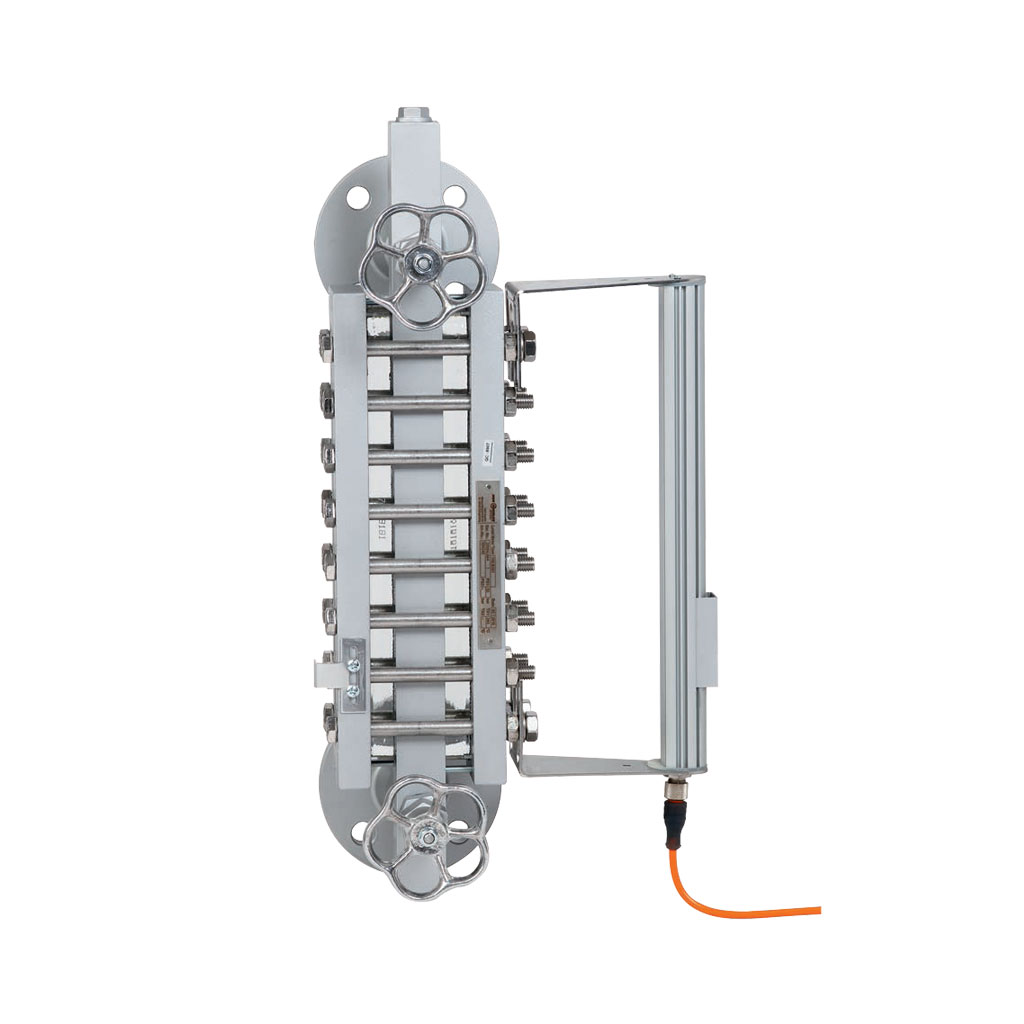

    Podsvícení pro přímý skleněný stavoznak - Model LGI

    Model LGI

    Osvětlovací jednotka

    Pro přímý skleněný stavoznak LGG

    katalogový list

    Osvětlovací jednotky jsou určené pro skleněné transparentní a refrakční stavoznaky. Osvětlení, resp. prosvícení stavoznaku, je dostupné nejen pomocí konvenčních zdrojů světla jako jsou halogenové žárovky nebo sodíkové lampy, ale i pomocí moderní technologie LED. K dispozici jsou také varianty se schválením do prostředí s nebezpečím výbuchu (provedení Ex d).

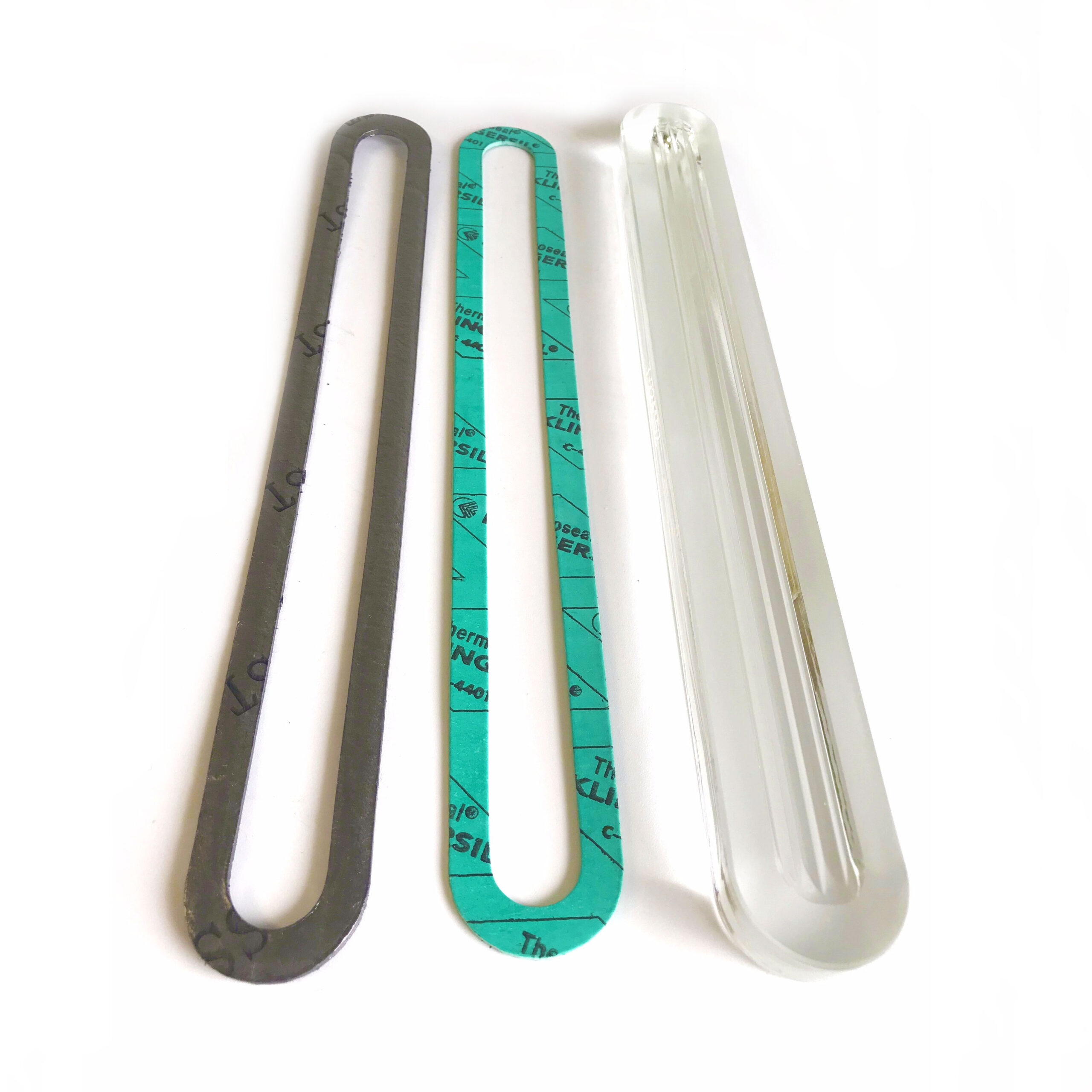

    Sety Rx a Tx pro výměnu průzorového skla reflexního a transparetního přímého stavoznaku LGG

    Model Rx a Tx

    Set náhradního průzorového skla

    Pro přímý skleněný stavoznak LGG

    Sety pro výměnu průzorového skla přímého skleněného stavoznaku sestávající z borokřemičitého reflexního nebo transparentního skla a dvojice těsnění. Průzorová skla odpovídají normě DIN 7081. Sety Rx a Tx jsou k dispozici od velikosti 2 (140×34×17 mm) do velikosti 11 (400×34×17 mm).

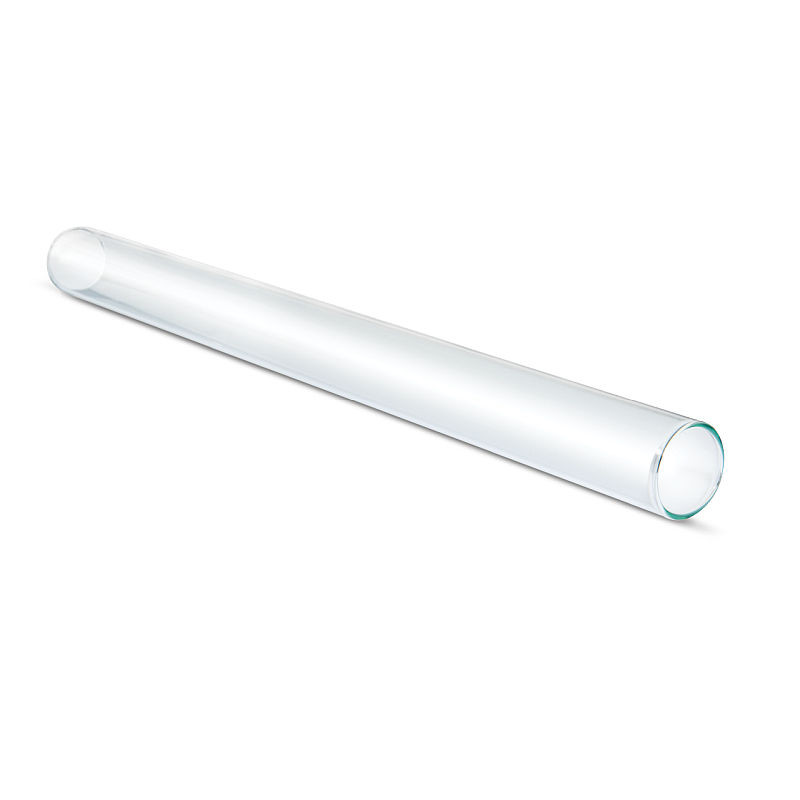

    Skleněná trubice z borokřemičitého skla pro přímý trubicový stavoznak LGG-GA a LGG-GB

    Model GA a GB

    Náhradní skleněná trubice

    Pro přímý skleněný stavoznak LGG

    Náhradní trubice z borokřemičitého skla pro přímý trubicový stavoznak, dodávaná ve dvou velikostech, pro model GA (13×1,75 mm) a GB (15,5×2,25 mm), zakrácená dle rozměru původního stavoznaku. Nové těsnění není součástí trubice a lze jej dodat na přání.

    Tvorba objednacího kódu

    1 2 3 4 5 6 7 8 9
    LGG TP# R208 M1.000 ERR

    Skleněný stavoznak LGG

    1. modelová řada
    2. typ
    3. počet a velikost průzoru skla
    4. rozteč M
    5. orientace uzavíracích kohoutů

    Příklady kódů:

    LGG-E#R107M340H
    LGG-GA#GM400V
    LGG-RP#R105M400V
    LGG-TP#T206M600ELL
    LGG-RE#R209M900ERR

    Aplikace související s výrobcem KSR Kuebler

    ilustrační obrázek aplikace Monitorování výšky hladiny v čističkách odpadních vod

    Monitorování výšky hladiny v čističkách odpadních vod

    V čističkách odpadních vod se obvykle monitoruje výška hladiny vody v nádrži za účelem správného řízení a provozu čističky. Existuje několik způsobů, jak lze výšku hladiny v nádržích sledovat. Jeden z nejstarších, nejjednodušších a nejspolehlivějších způsobů limitního měření výšky hladiny v nádrži je pomocí závěsného plovákového spínače.

    ilustrační obrázek aplikace Hlídání minimální hladiny oleje ve zhášecí tlumivce zemního spojení

    Hlídání minimální hladiny oleje ve zhášecí tlumivce zemního spojení

    Zhášecí tlumivka zemního spojení slouží k odstranění nežádoucích vln v elektrickém napětí, které mohou vznikat při přechodu mezi různými zdroji energie nebo při připojení velkých zatěžovacích zdrojů. Minimální hladina oleje ve zhášecí tlumivce zemního spojení je nezbytná pro její správnou funkci a ochranu před poškozením. Pokud je hladina oleje příliš nízká, může dojít k přehřátí a poškození tlumivky. Hladinu oleje proto musíme pravidelně kontrolovat a případně ji doplňovat, pokud je to nutné.

    ilustrační obrázek aplikace Monitorování minimální a maximální výšky hladiny u nádrží pohonných hmot

    Monitorování minimální a maximální výšky hladiny u nádrží pohonných hmot

    Sledování minimální a maximální hladiny paliva v nádržích je důležité z několika důvodů. Hlídáním minimální hladiny je zajištěna informace, že jsou k dispozici dostatečné zásoby paliva a hlídáním maximální hladiny je naopak zajištěna informace, že nedošlo k přeplnění nádrže a nehrozí tak únik pohonných hmot, který může zapříčinit negativní dopady na životní prostředí. Typicky se s touto aplikací můžeme setkat u nádrží čerpacích stanic pohonných hmot.

    ilustrační obrázek aplikace Měření výšky hladiny v kondenzačních nádržích parních turbín

    Měření výšky hladiny v kondenzačních nádržích parních turbín

    Parní turbína je nejpoužívanější tepelný rotační lopatkový motor sloužící k přeměně vnitřní energie páry na mechanickou energii. Moderní energetická turbína sestává z několika technologických uzlů a jedním z těchto uzlů je i kondenzační nádrž. Ta slouží jako tepelný výměník, kde dochází ke kondenzaci páry, vystupující z koncových dílů turbíny, na kapalný vodní kondenzát.
