  • Provozní suché teplotní pícky Fluke 9142, 9143 a 9144

    Přenosné suché teplotní pícky optimalizované pro rychlou kalibraci

    Země původu - Země původu
    Země původu

    Fluke Process Tools specialista

    Daniel Beránek | +420 775 757 213 | dberanek@dex.cz

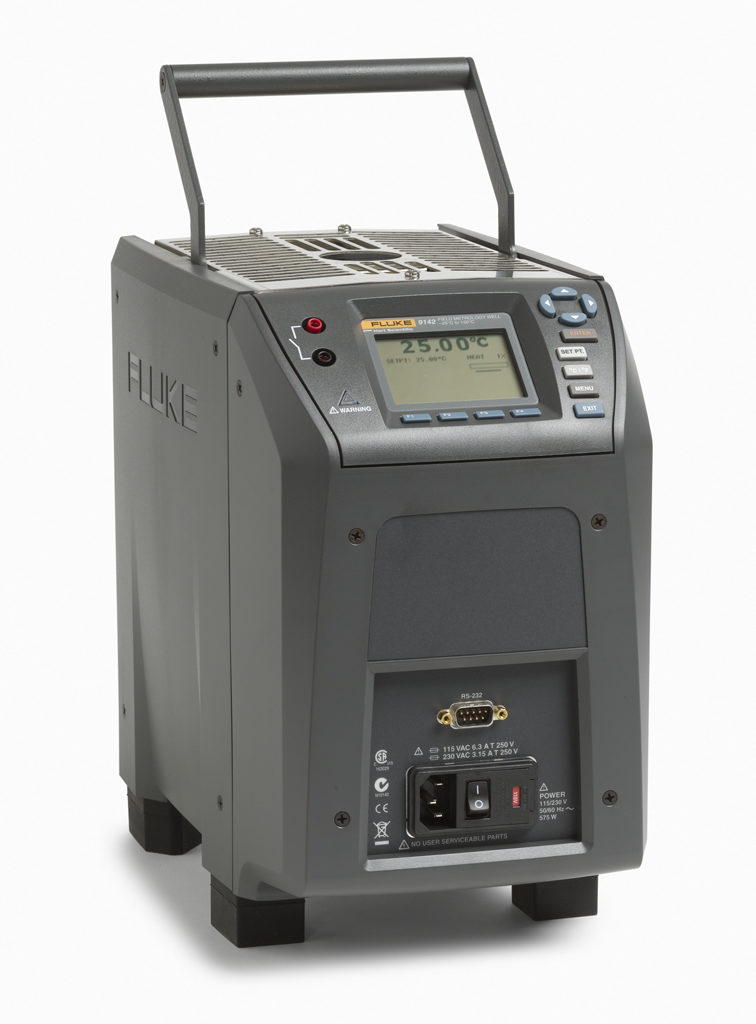

    Provozní teplotní pícky jsou určeny pro průmyslové provozní prostředí. Mají hmotnost menší než 8,2 kg což zjednodušuje jejich transport. Jsou optimalizovány pro rychlou kalibraci, přičemž se ochladí na -25° C za 15 minut a zahřejí na 660° C za 15 minut.

    • Lehké, přenosné a rychlé
    • Ochlazení na -25 ° C za 15 minut a zahřátí na teplotu +660 ° C za 15 minut
    • Zabudovaný dvoukanálový modul pro PRT, RTD, termočlánek a 4-20 mA
    • Přesnost ± 0,01 ° C
    • Automatizace a dokumentace vestavěná v teplotní pícce
    • Metrologické parametry v přesnosti, stabilitě a uniformitě

    Zabudované funkce
    Ať už potřebujete kalibrovat snímače 4 až 20 mA nebo jednoduchý termostatický spínač, provozní teplotní pícka je ten správný nástroj pro tuto práci. Díky třem modelům, které pokrývají rozsah od -25° C do +660° C, můžete pokrýt celou škálu snímačů teploty. Volitelná procesní verze (modely 914X-X-P) poskytuje zabudovaný dvoukanálový vstup, který měří PRT, RTD, termočlánky a převodníky 4-20 mA, které potřebují 24 V napájení smyčky.

    Každá procesní verze spolupracuje s referenčním PRT ITS-90. Vestavěná přesnost odečtu se pohybuje v rozmezí ± 0,01° C až ± 0,07° C v závislosti od měřené teploty. Referenční snímače teploty obsahují jednotlivé kalibrační konstanty, které jsou uloženy v paměťovém čipu, umístěném uvnitř snímače, takže snímače mohou být zaměnitelné. Druhý kanál je volitelný pro 2-, 3- nebo 4-vodičové odporové snímače teploty, termočlánky nebo převodníky 4-20 mA.

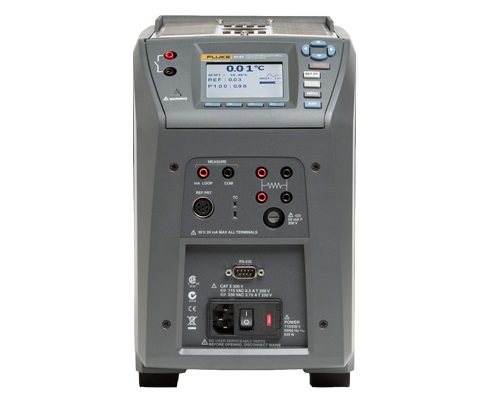

    Procesní volba -P umožňuje snadnou kalibraci snímače i s převodníkem. Snímač je umístěn v pícce s referenčním PRT a elektronika snímače je připojena k přednímu panelu pícky. Při 24 V smyčce je možné napájení a měření proudu snímače při současném měření teploty.

    Všechny provozní teplotní pícky umožňují dva typy testů teplotních spínačů – automatický a s manuálním nastavením. Pro automatickou kalibraci se požaduje pouze zadání rozsahu zkoušeného snímače a následně se provede kalibrace ve třech cyklech. Konečné výsledky jsou pak zobrazeny na displeji. Manuální nastavení umožňuje naprogramování volitelného postupu tak jak to vyžaduje Váš proces.

    Měření s vysokou přesností
    Na rozdíl od tradičních teplotních pícek, suché teplotní pícky Fluke maximalizují rychlost a přenosnost, aniž by ohrožovaly šest klíčových metrologických kritérií výkonnosti stanovených EA: přesnost, stabilitu, axiální (vertikální) uniformitu, radiální uniformitu, hysterezi. Všechna kritéria jsou důležitá při zajišťování přesných měření ve všech kalibračních aplikacích. Každá pícka (procesní i standardní verze) je dodávána s akreditovaným kalibračním certifikátem dle normy IEC-17025 NVLAP. Modely 9142 a 9143 mají přesnost zobrazení ± 0,2° C v celém rozsahu a přesnost zobrazení 9144 se pohybuje v rozmezí ± 0,35° C při 420° C až ± 0,5° C při ± 660° C. Každá kalibrace teplotní pícky je provedena s poměrem nejistoty 4:1.

    Nová řídicí technika zaručuje vynikající výkon v extrémních podmínkách prostředí. Model 9142 je stabilní na ± 0,01 ° C v celém rozsahu a střední rozsah 9143 je stabilní od ±0,02° C při 33° C a ±0,03° C při 350° C. Dokonce i při 660° C je teplota 9144 stabilní na ±0,05° C. Dvouzónová regulace pomáhá této pícce dosáhnout axiální uniformitu až ± 0,05° C při 40 mm.

    Automatizace a dokumentace
    Takže nyní máte přesnou kalibrační pícku, která má výborné vlastnosti, akreditovaný kalibrační certifikát, vestavěné dvoukanálové teploměry. A co tak celé řešení na klíč, které automatizuje a dokumentuje výsledky?

    Procesní verze -P teplotních kamen mají palubní energeticky nezávislou paměť pro dokumentaci až 20 kalibrací. Každá kalibrace může mít jedinečné alfanumerické ID a zaznamenanou teplotu pícky, teplotu etalonového čidla, hodnoty zkoušeného snímače, chybu, datum a čas. Pomocí teplotního skeneru 1586 Super-DAQ můžete automatizovat kalibraci pro několik snímačů současně.

    Specifikace základní jednotky

    Teplotní rozsah při 23 °C
    9142  –25 °C až 150 °C
    9143  33 °C až 350 °C
    9144  50 °C až 660 °C
    Přesnost zobrazení
    9142  ± 0.2 °C v celém rozsahu
    9143  ± 0.2 °C v celém rozsahu
    9144  ± 0.35 °C při 50 °C
     ± 0.35 °C při 420 °C
     ± 0.5 °C při 660 °C
    Stabilita
    9142  ± 0.01 °C v celém rozsahu
    9143  ± 0.02 °C při 33 °C
     ± 0.02 °C při 200 °C
     ± 0.03 °C při 350 °C
    9144  ± 0.03 °C při 50 °C
     ± 0.04 °C při 420 °C
     ± 0.05 °C při 660 °C
    Axiální uniformita při 40 mm
    9142  ± 0.05 °C v celém rozsahu
    9143  ± 0.04 °C při 33 °C
     ± 0.1 °C při 200 °C
     ± 0.2 °C při 350 °C
    9144  ± 0.05 °C při 50 °C
     ± 0.35 °C při 420 °C
     ± 0.5 °C při 660 °C
    Radiální uniformita
    9142  ± 0.01 °C v celém rozsahu
    9143  ± 0.01 °C při 33 °C
     ± 0.015 °C při 200 °C
     ± 0.02 °C při 350 °C
    9144  ± 0.02 °C při 50 °C
     ± 0.05 °C při 420 °C
     ± 0.10 °C při 660 °C
    Náběhový efekt (při 6,35 mm referenčním snímači a třech  6,35 mm zkoušených snímačích)
    9142  ± 0.006 °C v celém rozsahu
    9143  ± 0.015 °C v celém rozsahu
    9144  ± 0.015 °C při 50 °C
     ± 0.025 °C při 420 °C
     ± 0.035 °C při 660 °C
    Hystereze
    9142  0.025
    9143  0.03
    9144  0.1
    Provozní podmínky  0 °C až 50 °C, 0 % až 90 % RH (nekondenzující)
    Podmínky okolního prostředí (pro všechny parametry kromě teplotního rozsahu)  13° C až 33°  C
    Ponor  150 mm
    Rozměr vložky
    9142  30 mm
    9143  25.3 mm
    9144  24.4 mm
    Zahřívání
    9142  16 min: 23 °C na 140 °C
     23 min: 23 °C na 150 °C
     25 min: –25 °C na 150 °C
    9143  5 min: 33 °C na 350 °C
    9144  15 min: 50 °C na 660 °C
    Chlazení
    9142  15 min: 23 °C na –25 °C
     25 min: 150 °C na –23 °C
    9143  32 min: 350 °C na 33 °C
     14 min: 350 °C na 100 °C
    9144  35 min: 660 °C na 50 °C
     25 min: 660 °C to 100 °C
    Rozlišení  0.01° C
    Displej  LCD, °C anebo °F volitelné uživatelem
    Rozměry  290 mm x 185 mm x 295 mm
    Hmotnost
    9142  8.16 kg
    9143  7.3 kg
    9144  7.7 kg
    Spotřeba
    9142 230 V (± 10 %) 50/60 Hz, 575 W
    9143 9144 230 V (± 10 %), 50/60 Hz, 1800 W
    PC připojení RS-232 interface
    Kalibrace NVLAP akreditovaná kalibrace v standardní dodávce
    Automatizace Použijte 1586A Super-DAQ pro automatizaci kalibace teploty



    Volitelná funkce -P

    Vestavěný referenční měřicí modul

    Přesnost (4-vodičový referenční snímač)

    ± 0.010 °C při -25 °C
    ± 0.015 °C při 0 °C
    ± 0.020 °C při 50 °C
    ± 0.025 °C při 150 °C
    ± 0.030 °C při 200 °C
    ± 0.040 °C při 350 °C
    ± 0.050 °C při 420 °C
    ± 0.070 °C při 660 °C
    Rozsah referenčního odporu 0 ohm až 400 ohm
    Přesnost referenčního odporu 0 ohm až 42 ohm: ±0.0025 ohm 42 ohm až
    400 ohm: ±60 ppm z meranej hodnoty
    Referenční charakterizace ITS-90, CVD, IEC-751, Odpor
    Připojení referenčního měření 4-vodič
    Připojení referenčního snímače 6-pin Din s Infocon Technologií
    Přesnost vestavěného odčítání odporového snímače teploty
    NI-120: ± 0.015 °C pri 0 °C
    PT-100 (385): ± 0.02 °C pri  0 °C
    PT-100 (3926): ± 0.02 °C pri 0 °C
    PT-100 (JIS): ± 0.02 °C pri 0 °C
    Rozsah odporu RTD 0 ohm až 400 ohm
    Přesnost měření odporu RTD
     0 ohm až 25 ohm:  ±0.002 ohm
     25 ohm až 400 ohm:  ±80 ppm z meranej hodnoty
    Charakteristika odporového snímače teploty PT-100 (385),(JIS),(3926), NI-120, Odpor
    Připojení odporového snímače teploty  4-vodič RTD (2-,3-vodič RTD)
    RTD připojení terminálový vstup
    Přesnost vestavěného připojení pro termočlánky Type J: ± 0.7 °C pri 660 °C
    Type K: ± 0.8 °C pri 660 °C
    Type T: ± 0.8 °C pri 400 °C
    Type E: ± 0.7 °C pri 660 °C
    Type R: ± 1.4 °C pri 660 °C
    Type S: ± 1.5 °C pri 660 °C
    Type M: ± 1.4 °C pri 660 °C
    Type L: ± 0.7 °C pri 660 °C
    Type U: ± 0.75 °C pri 600 °C
    Type N: ± 0.9 °C pri 660 °C
    Type C: ± 1.1 °C pri 660 °C
    TC rozsah –10 mV až 100 mV
    Přesnost měření napětí 0.025% z měřené hodnoty + 0.01 mV
    Přesnost vestavěné kompenzace studeného spoje ± 0.35 °C (při okolní teplotě 13°C až 33°C)
    TC Připojení mini konektory
    Přesnost vestavěného vstupu proudu mA 0.02 % z měřené hodnoty + 2 mV
    Rozsah proudu mA Kal 4-22 mA, Špec 4-24 mA
    Připojení proudu 2 terminálové vstupy
    Napájení smyčky 24 V DC
    Teplotní koeficient pro vestavěnou elektroniku (0° C až 13° C, 33° C až °C) ± 0.005 % z rozsahu na jeden °C
    Kalibrace NVLAP akreditovaná kalibrace v standardní dodávce

    Teplotní rozsah může být limitován rozsahem připojeného referenčního snímače. Přesnost vestavěného referenčního odečítání není zahrnuta v přesnosti referenčního snímače. Také nezahrnuje nejistotu nebo chybu charakterizace snímače.

    Specifikace přesnosti měření je platná pro 4 vodičové zapojení. S 3 vodičovým zapojením přidejte 0,05 ohm k přesnosti měření plus maximální možný rozdíl odporu mezi připojovacími vodiči.

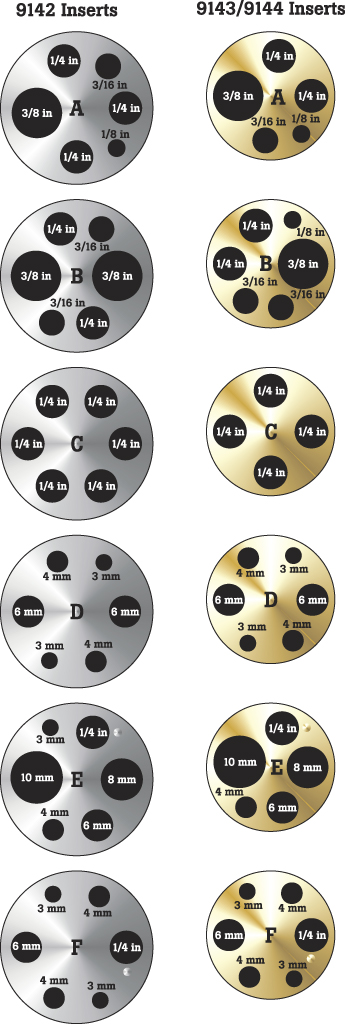

    X ve výše zmíněných modelových číslech se nahrazuje písmenem A, B, C, D, E, nebo F podle požadované vložky. Podívejte se, prosím, na obrázek s jednotlivými vložkami.

    9142-X Provozní teplotní pícka, -25 ° C až 150 ° C, s vložkou 9142-INSX
    X ve výše zmíněných modelových číslech se nahrazuje písmenem A, B, C, D, E, nebo F podle požadované vložky. Podívejte prosím obrázek s jednotlivými vložkami.

    9142-X-P Provozní teplotní pícka, -25 ° C až 150 ° C, s vložkou 9142-INSX a procesními připojeními -P
    X ve výše zmíněných modelových číslech se nahrazuje písmenem A, B, C, D, E, nebo F podle požadované vložky. Podívejte prosím obrázek s jednotlivými vložkami.
    9143-X Provozní teplotní pícka, 33 ° C až 350 ° C, s vložkou 9143-INSX
    X ve výše zmíněných modelových číslech se nahrazuje písmenem A, B, C, D, E, nebo F podle požadované vložky. Podívejte prosím obrázek s jednotlivými vložkami.
    9143-X-P Provozní teplotní pícka, 33 ° C až 350 ° C, s vložkou 9143-INSX a procesními připojeními -P
    X ve výše zmíněných modelových číslech se nahrazuje písmenem A, B, C, D, E, nebo F podle požadované vložky. Podívejte prosím obrázek s jednotlivými vložkami.
    9144-X Provozní teplotní pícka, 50 °C až 660 °C, s vložkou 9144-INSX
    X ve výše zmíněných modelových číslech se nahrazuje písmenem A, B, C, D, E, nebo F podle požadované vložky. Podívejte prosím obrázek s jednotlivými vložkami.
    9144-X-P Provozní teplotní pícka, 50 °C až 660 °C, s vložkou 9144-INSX a procesními připojeními -P
    X ve výše zmíněných modelových číslech se nahrazuje písmenem A, B, C, D, E, nebo F podle požadované vložky. Podívejte prosím obrázek s jednotlivými vložkami.





    9142-CASE Kufr pro teplotní pícky, 9142-4
    9142-INSA Vložka “A” 9142
    9142-INSB Vložka “B” 9142
    9142-INSC Vložka “C” 9142
    9142-INSD Vložka “D” 9142
    9142-INSE Vložka “E” 9142
    9142-INSF Vložka “F” 9142
    9142-INSZ Vložka “Z” 9142, bez děr
    9143-INSA Vložka “A” 9143
    9143-INSB Vložka “B” 9143
    9143-INSC Vložka “C” 9143
    9143-INSD Vložka “D” 9143
    9143-INSE Vložka “E” 9143
    9143-INSF Vložka “F” 9143
    9143-INSZ Vložka “Z” 9143, bez děr
    9144-INSA Vložka “A” 9144
    9144-INSB Vložka “B” 9144
    9144-INSC Vložka “C” 9144
    9144-INSD Vložka “D” 9144
    9144-INSE Vložka “E” 9144
    9144-INSF Vložka “F” 9144
    9144-INSZ Vložka “Z” 9144, bez děr
    9142-INSY Zákazníkem definovaná vložka 9142
    Max počet děr je 8.
    9143-INSY Zákazníkem definovaná vložka 9143
    Max počet děr je 8.
    9144-INSY Zákazníkem definovaná vložka 9144
    Max počet děr je 8.
    9144-INST Vložka , Test, 9144
    9144-INSG Vložka, G, 9144, EA test

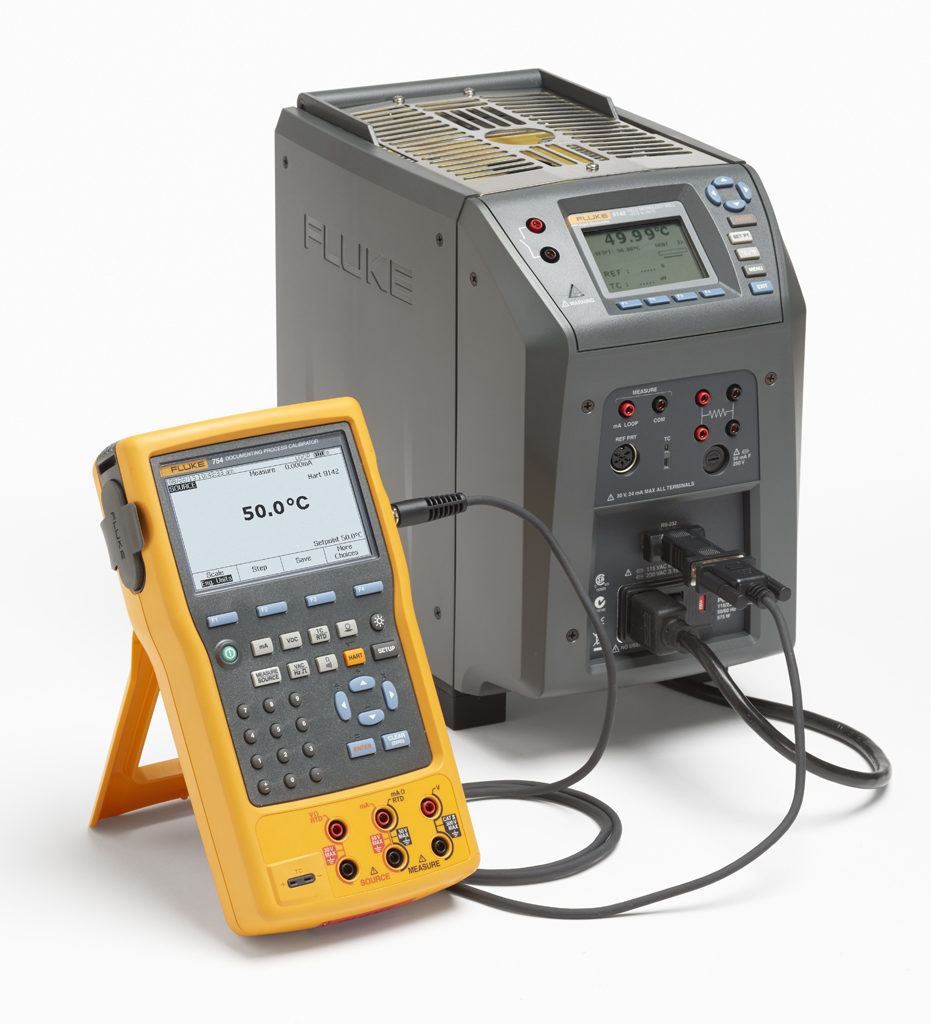

    HART kabel pro tepl. pícky Prepojovací kabel pro pícku anebo lázeň a kalibrátor Fluke 754 pro automatizaci a dokumentaci kalibrace teplotních snímačů a převodníků.

    Dokument

    Jazyk

    Katalogový list Suché teplotní pícky 9142, 9143, 9144  EN flag
    Přehledový katalog Fluke Process Tools  EN flag
