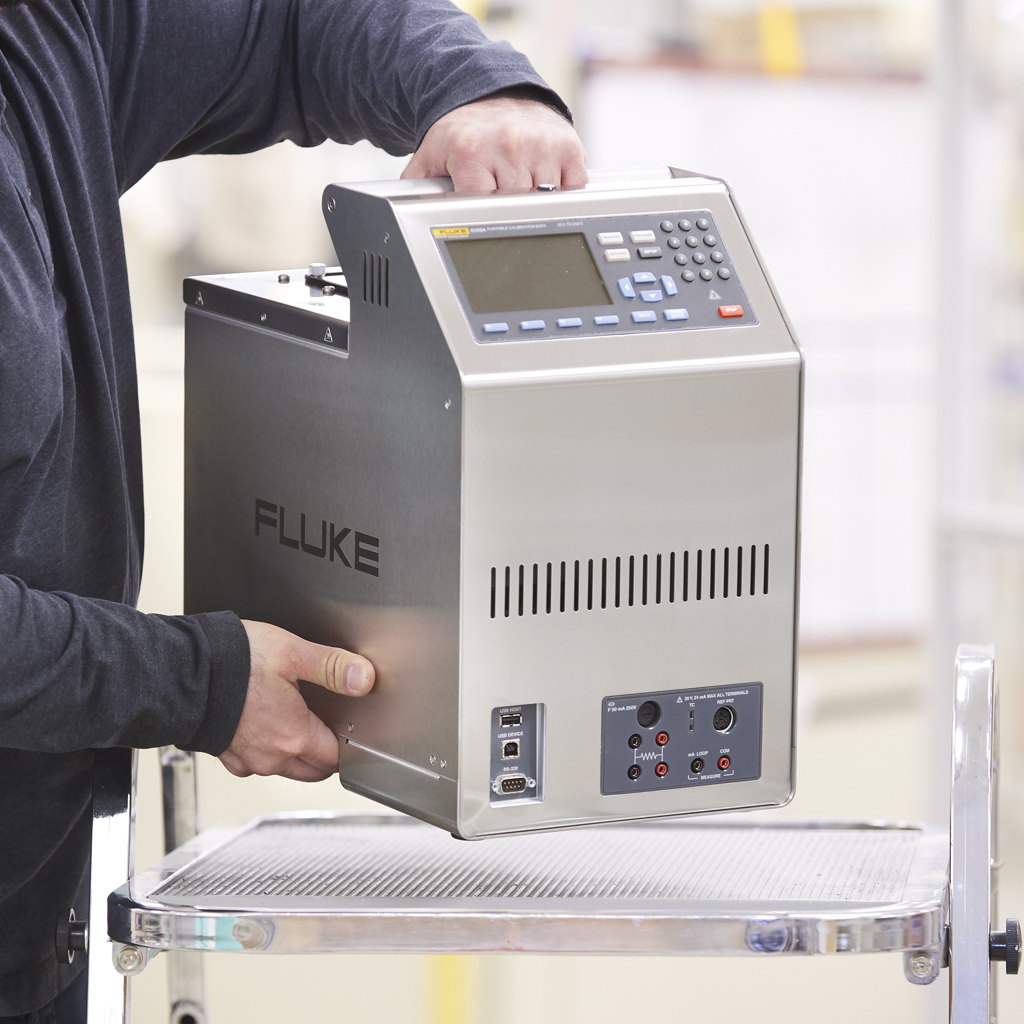

Přenosná kalibrační lázeň Fluke 6109A / 7109A

logo D-Ex info@dex.cz | +420 541 423 211
  • Přenosná kalibrační lázeň Fluke 6109A / 7109A

    Vysoce přesné a rychlé kalibrační lázně pro čisté provozy

    Země původu - Země původu
    Země původu

    Fluke Process Tools specialista

    Daniel Beránek | +420 775 757 213 | dberanek@dex.cz

    Přenosné kalibrační lázně Fluke 6109/7109 mají dvakrát vyšší přesnost než ostatní kalibrační lázně a teplotní pícky stejné kategorie.

    • Kalibrace až 4 sanitárních snímačů teploty s třísvorkovým připojením současně
    • Široký rozsah teplot:
      • 6109: 35 °C až 250 °C
      • 7109: -25 °C až 140 °C
    • Volitelné procesní připojení pro připojení externího etalonového snímače
    • Výborná přesnost zobrazení na ± 0.1 °C poskytuje poměr nejistoty měření etalonu a zkoušeného snímače 4:1 pro kritické aplikace
    • Snadný transport
    • Kryt vyroben z nerezavějící oceli aby vydržel sterilizační chemikálie a je také odolný proti rezivění
    • Snadné použití a údržba
    • Celosvětová podpora a servis Fluke

    Kalibrační lázně 6109 a 7109 pokryjí většinu aplikací kalibrace snímačů teploty používané v čistých provozech, včetně farmaceutických bioreaktorů (-10 °C do 100 °C), v chemických reaktorech (200 °C), parních procesech (122 °C až 140 °C), sterilizace v autoklávu (120 °C až 135 °C), mrazniček pro skladování potravin (-25 °C) a zpracování potravin (0 °C až 220 °C).

    Velký objem nádrže (čtvercový otvor nádrže 112 mm a hloubka 154 mm) umožňuje současně ponořit až čtyři sanitární snímače. Umožňuje kalibraci několika snímačů teploty s různými délkami a průměry a zůstává ještě prostor pro referenční teploměr. Rychlé nahřátí a ochlazení umožňují vykonávat práci, aniž byste museli trávit spoustu času čekáním, dokud se lázeň dostane na teplotu a stabilizuje se. Zvyšte svou výkonnost při kalibraci snímačů teploty a snižte drahé prostoje v provozu.

    • Vynikající přesnost zobrazení systému ± 0,1 ° C.
    • Přesnost zahrnuje všechny zdroje chyby včetně nejistoty kalibrace, stability, uniformity a opakovatelnosti.
    • Akreditovaná kalibrace NVLAP je zahrnuta ve standardní dodávce.

    Vysoké metrologické standardy a konzervativní specifikace společnosti Fluke Calibration znamenají, že můžete mít důvěru v měření, které provádíte s přenosnými kalibračními lázněmi 6109 a 7109.

    Všeobecné údaje

    Rozměry 382 x  242 x  400 mm (Výška x Šířka x Hloubka)
    Hmotnost 6109A: 16 kg
    7109A: 20 kg
    Objem nádržky 2,5 litru
    Pracovní prostor 75 x 75 mm
    Hloubka tekutiny max. 154 mm
    Kalibrace Akreditovaná kalibrácia NVLAP

    Specifikace teploty

    Specifikace teploty popisuje Absolutní nejistotu přístroje s pokrytím 95 % (koeficient rozšíření k = 2) jeden rok od kalibrace. Specifikace zahrnuje vliv teploty okolí od 13 ° C do 33 ° C.

    6109A 7109A
    Rozsah (při okolní teplotě 25 °C) 35 °C až 250 °C –25 °C až 140 °C (–15 °C bez krytu)
    Přesnost (maximálnía dovolená chyba) 0,1 °C 0,1 °C
    Rozlíšenie zobrazenia 0,01 °, 0,001° 0,01 °, 0,001°
    Stabilita 0,015 °C 0,01 °C
    Typická uniformita 0,03 °C do 200 °C
    0,04 °C nad 200 °C
    0,02 °C
    Opakovatelnost 0,04 °C 0,04 °C
    Typický čas zahřátí z 35 °C na 100 °C: 25 min.
    z 100 °C na 250 °C: 45 min.
    z –25 °C na +25 °C: 35 min.
    z 25 °C na 140 °C: 55 min.
    Typický čas chlazení z 250 °C na 100 °C: 35 min.
    z 100 °C na 35 °C: 55 min.
    z 140 °C na 25 °C: 45 min.
    z 25 °C na –25 °C: 75 min.
    Typický čas stabilizace 15 min. 10 min.

    Specifikace vstupního modulu P (-P modely)

    Specifikace vstupního modulu je popsána jako absolutní nejistota přístroje s pokrytím 95 % (koeficient rozšíření k = 2), jeden rok od kalibrace. Specifikace zahrnuje nejistotu kalibrace, linearity opakovatelnost, rozlišení, stabilitu a teploty od 13 °C do 33 °C.

    Funkcia Rozsah Přesnost (Maximální přípustná chyba)
    Vstupní referenční odpor 0 Ω až 42 Ω
    42 Ω až 400 Ω
    0,0025 Ω
    0,006 %
    Vstupní referenční teplota -25 °C až 250 °C 0,007 % + 0,015 °C
    Proud snímání odporu 1 mA 8 %
    Zkoušený snímač 4-vodičové zapojení 0 Ω až 31 Ω
    31 Ω až 400 Ω
    0,0025 Ω
    0,008%
    Zkoušený snímač 3-vodičové zapojení – přesnost odporu 0 Ω až 400 Ω 0,12 Ω
    Termočlánky mV -10 mV až 100 mV 0,025 % + 0,01 mV
    Teplota studeného spoje 0 °C až 40 °C 0,35 °C
    Teplota termočlánků -25 °C až 250 °C J: 0,44 °C
    E: 0,44 °C
    L: 0,42 °C
    K: 0,49 °C
    N: 0,57 °C
    U: 0,48 °C
    T: 0,53 °C
    M: 0,48 °C
    0 °C až 250 °C R: 1,92 °C
    D: 1,12 °C
    S: 1,88 °C
    G/W: 3,34 °C
    C: 0,84 °C
    Rozsah proudu [mA]  0 mA až 22 mA 0.02 % + 0,002 mA
    Napájení smyčky 24 V dc ± 6 V
    Název Popis

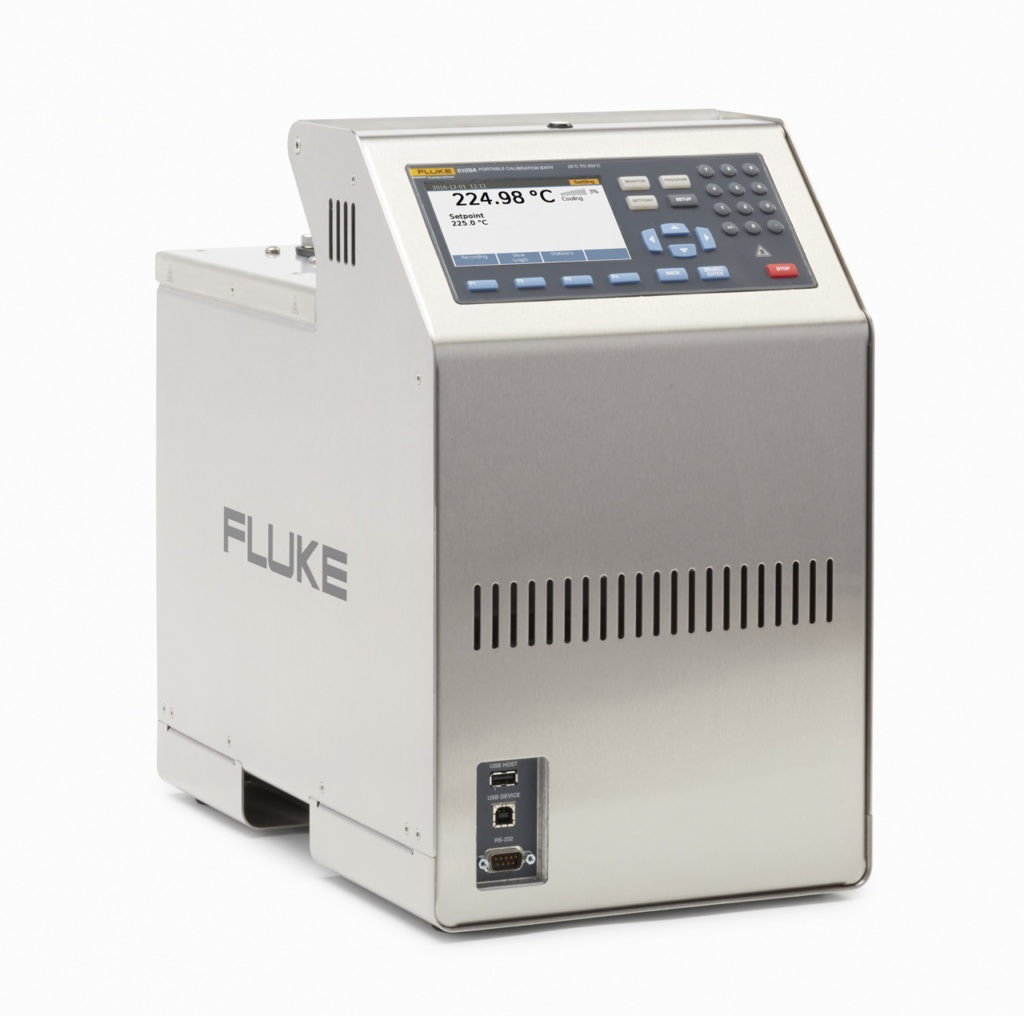

    6109A Přenosná kalibrační lázeň, 35 °C až 250 °C

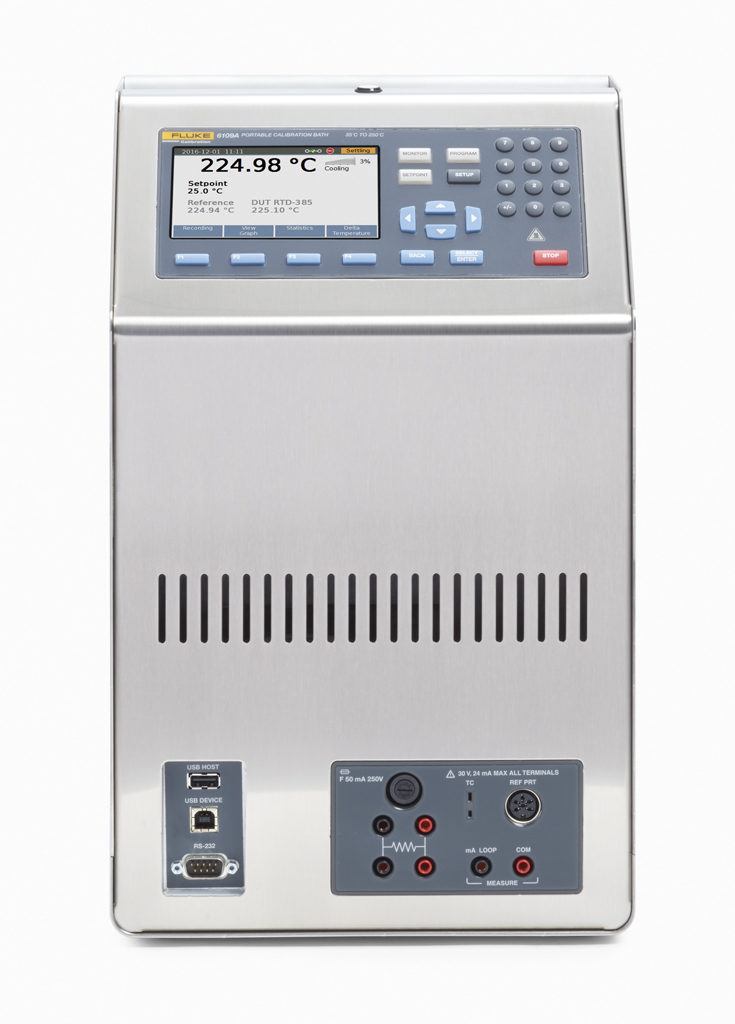

    6109A-P Přenosná kalibrační lázeň se vstupním modulem -P, 35 °C až 250 °C
    7109A Přenosná kalibrační lázeň, -25 °C až +140 °C
    7109A-P Přenosná kalibrační lázeň se vstupním modulem -P, -25 °C až +140 °C
    Názov Popis
    7109-2013-1 Kryt pro transport – nerez
    7109-2013-2 Kryt vstupu snímače – nerez
    7109-2027 Držák snímačů – nastavitelný
    7109-2051 Držák jednoho snímače
    7109-2080 Sada proti přetečení
    7109-CASE Kufr na přenášení
    5012-3.8L Silikonový olej Typ 200.10, 3,8 litru
    5014-3.8L Silikonový olej Typ 200.50, 3,8 litru
