Plovák BFT Float BFT for bypass level indicators
Válcové plováky s vestavěným permanentním magnetem pro magnetické obtokové stavoznaky.
KSR Kuebler specialista
- Hustota: ≥ 340 kg/m3
- Teplota: -196 °C až +450 °C
- Tlak: vakuum až 60 MPa
- Průměr: 32 mm až 80 mm
- Délka: dle ostatních parametrů
- Materiál: 316Ti, Titan Gr.2 a 4, Hastelloy C276, PVDF, PP, kompozitní pěna

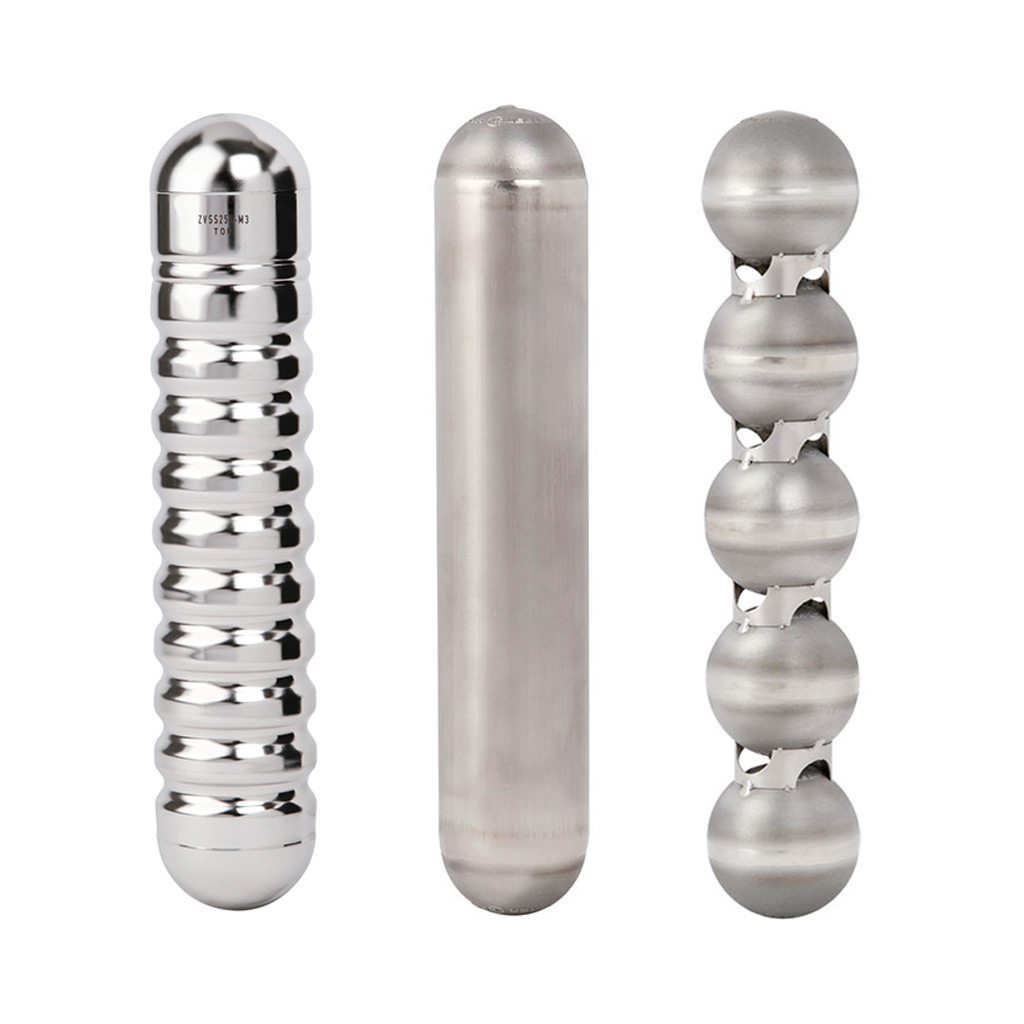

Modely plováků pro magnetické obtokové stavoznaky
BFT-S (standardní)
BFT-H (vysokotlaké)
BFT-K (s kulovými segmenty)
BFT-P (plastové)
BFT-F (z kompozitní pěny)
Popis

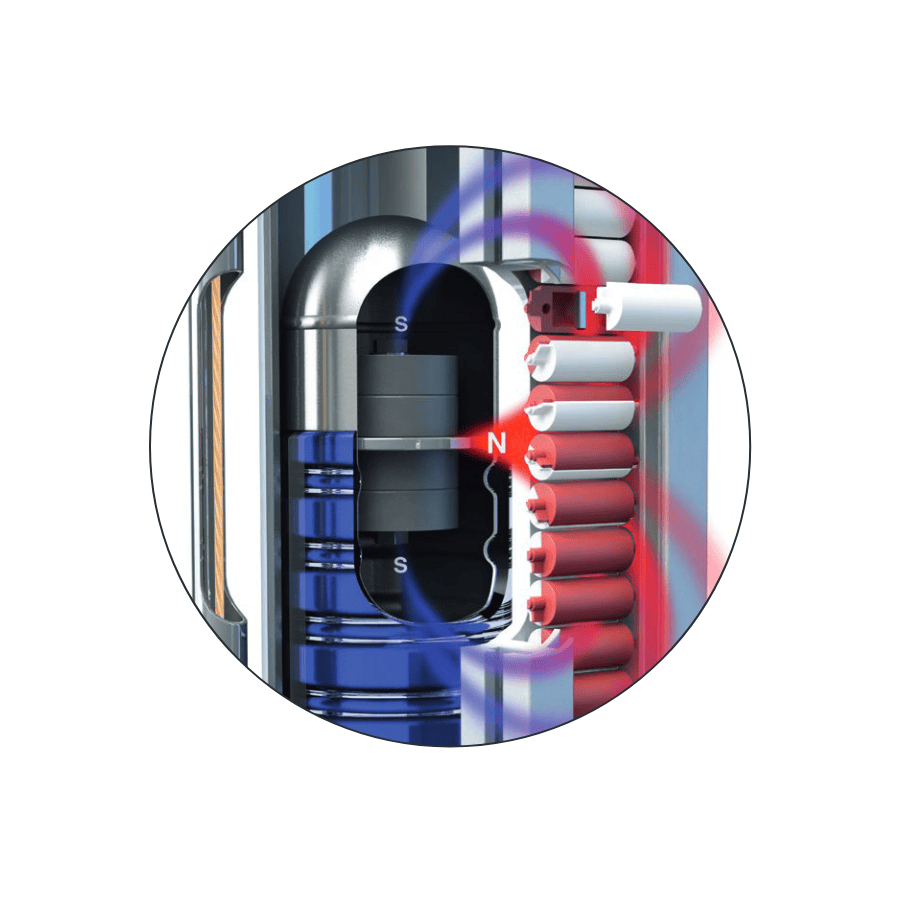

Válcové plováky model BFT od výrobce KSR Kuebler/WIKA se používají pro nepřetržité kontinuální sledování úrovně hladiny. Tyto plováky se instalují do obtokových komor magnetických stavoznaků prostřednictvím spodní nebo horní neprocesní příruby. Jejich vestavěný permanentní magnet ovládá vně umístěné měřicí prvky jakou jsou zobrazovací lišta, limitní spínače nebo kontinuální snímače. Plováky se dodávají v různých provedeních – jejich průměr, délka a materiál jsou závislé na vlastnostech měřeného média. Základní faktory ovlivňující výběr vhodného plováku jsou procesní parametry média, jako hustota, teplota a tlak, nebo také například korozívní odolnost vůči médiu a další…
Vlastnosti
- spojité měření výšky hladiny (mezihladiny)
- instalují se do komory magnetického obtokového stavoznaku
- rozměry dle procesních parametrů s ohledem na velikost komory
- použití pro teploty média -196 °C až +450 °C, provozní tlak vakuum až 60 MPa, hustota ρ ≥ 340 kg/m3
- materiál nerezová ocel 316Ti, Titan Gr.2 a 4, Hastelloy C276, PVDF, PP a kompozitní pěna
- možnost dodání plováku s opačnou polaritou ovládacího magnetu
Použití
Aplikace související s výrobcem KSR Kuebler
Monitorování výšky hladiny v čističkách odpadních vod
V čističkách odpadních vod se obvykle monitoruje výška hladiny vody v nádrži za účelem správného řízení a provozu čističky. Existuje několik způsobů, jak lze výšku hladiny v nádržích sledovat. Jeden z nejstarších, nejjednodušších a nejspolehlivějších způsobů limitního měření výšky hladiny v nádrži je pomocí závěsného plovákového spínače.
Hlídání minimální hladiny oleje ve zhášecí tlumivce zemního spojení
Zhášecí tlumivka zemního spojení slouží k odstranění nežádoucích vln v elektrickém napětí, které mohou vznikat při přechodu mezi různými zdroji energie nebo při připojení velkých zatěžovacích zdrojů. Minimální hladina oleje ve zhášecí tlumivce zemního spojení je nezbytná pro její správnou funkci a ochranu před poškozením. Pokud je hladina oleje příliš nízká, může dojít k přehřátí a poškození tlumivky. Hladinu oleje proto musíme pravidelně kontrolovat a případně ji doplňovat, pokud je to nutné.
Monitorování minimální a maximální výšky hladiny u nádrží pohonných hmot
Sledování minimální a maximální hladiny paliva v nádržích je důležité z několika důvodů. Hlídáním minimální hladiny je zajištěna informace, že jsou k dispozici dostatečné zásoby paliva a hlídáním maximální hladiny je naopak zajištěna informace, že nedošlo k přeplnění nádrže a nehrozí tak únik pohonných hmot, který může zapříčinit negativní dopady na životní prostředí. Typicky se s touto aplikací můžeme setkat u nádrží čerpacích stanic pohonných hmot.
Měření výšky hladiny v kondenzačních nádržích parních turbín
Parní turbína je nejpoužívanější tepelný rotační lopatkový motor sloužící k přeměně vnitřní energie páry na mechanickou energii. Moderní energetická turbína sestává z několika technologických uzlů a jedním z těchto uzlů je i kondenzační nádrž. Ta slouží jako tepelný výměník, kde dochází ke kondenzaci páry, vystupující z koncových dílů turbíny, na kapalný vodní kondenzát.
