    Pístové tlakoměry řady P3000
    Pístový tlakoměr P3000KPístový tlakoměr P3000L

    Vzduchové kalibrátory pro přetlak i podtlak

    Země původu - Země původu
    Země původu

    Fluke Calibration specialista

    Daniel Beránek | +420 775 757 213 | dberanek@dex.cz

    Řada P3000 je vyvrcholením více než 50 let zkušeností s výrobou a konstrukcí vysokotlakých pístových tlakoměrů. Díky funkcím, určeným ke zlepšení přesnosti a výkonu, zvýšení spolehlivosti a zjednodušení provozu, mohou být pístové tlakoměry využívány ke kalibraci prakticky jakéhokoli zařízení pro snímání tlaku, včetně převodníků, vysílačů, měřidel nebo tlakových spínačů.

    Všechny kalibrátory jsou vybaveny kalibračním certifikátem akreditovaným podle ISO 17025, provozní kapalinou, náhradními těsněními, adaptéry pro závity 1/8, ¼, 3/8, ½ NPT a BSP a metrické adaptéry (M20 a M14).

    Vlastnosti:

    Přesnost

    Přesnost: ±0,015 % odečtu (volitelně ±0,008 %)

    Přesnost z odečtu platí od 10% do 100% plného rozsahu tlakové měrky a jsou-li provedeny korekce podle údajů uvedených v kalibračním listu. V rozsahu pod 10 % rozsahu je hodnota konstantní a její velikost je ±0,015 % (±0,008%) z hodnoty odpovídající 10 % plného rozsahu tlakové měrky.

    Materiál tlakových měrek

     Typ  Píst Válec (pouzdro) Koeficient teplotní roztažnosti
     P3011, P3012, P3013, P3022, P3023, P3025 (podtlak)  keramika  martenzitická ocel  11 ppm/°C
     P3023-4  karbid wolframu  martenzitická ocel  16,5 ppm/°C
     P3025-5  karbid wolframu  karbid wolframu  11 ppm/°C

    Materiál závaží

    Standardní závaží: – nemagnetická austenitická nerezová ocel, hustota: 7,8 g/cm3

    Volitelná zlomková závaží: – tepelně upravená slitina hliníku, hustota: 2,7 g/cm3

    Závaží jsou umístěna ve zvláštní přepravní skříňce.

    Hodnota tíhového zrychlení, která se mění s geografickou polohou, má přímý vliv na sílu vytvořenou závažími a na přesnost pístového tlakoměru. Každý pístový tlakoměr řady P3000 muže být vyjustován na hodnotu místního tíhového zrychlení (v ceně přístroje). Pokud není tato hodnota uvedena v objednávce, přístroj bude vyjustován na normální tíhové zrychlení 9,80665 m/s2.

    Tlakové přípojky

    Tlakové přípojky pro zkoušené tlakoměry: – 1/8″, 1/4″, 3/8″, 1/2″ BSP nebo NPT (není-li uvedeno v objednávce jinak, bude dodáno BSP), volitelně M20x1,5 a M12x1,5

    Přípojka pro vnější zdroj tlaku/podtlaku: – 1/4″ NPT vnitřní závit

    Hmotnost bez závaží: 11 kg

    Rozměry: 440 mm x 300 mm x 215 mm

    Typická hmotnost sady závaží: 29 kg

    Nejmenší standardní dělení závaží:

    • P3012, P3022 přetlak: 0,5 kPa
    • P3013, P3023 přetlak: 1 kPa
    • P3014, P3015, P3025 přetlak: 10 kPa
    • P3016, P3031, P3032 přetlak: 10 kPa P3011, P3022, P3023, P3025 podtlak: 1 kPa

    Volitelná zlomková závaží: P3014, P3015, P3025 přetlak: 1 kPa

    Závaží je možno dodat najustovaná v těchto jednotkách: bar, kgf/cm2, psi, kPa a MPa

    Generování a nastavování tlaku

    Vysoce kvalitní jehlové ventily zajišťují jemnou regulaci tlaku z vnějšího zdroje (tlaková láhev nebo kompresor)

    Vestavěné ruční zdroje tlaku:

    • pumpa pro přetlak max. 20 bar (2 MPa), standardně dodávané u typů P3012, P3013, P3014, za příplatek u P3015
    • kombinovaná pumpa pro přetlak a podtlak za příplatek u typů P3022, P3023, P3024
    • pumpa pro podtlak do 90 % vakua, za příplatek u typu P3011

    Tlakové médium: čistý suchý plyn (vzduch, dusík apod.)

    Provozní médium pro typy s kapalinou mazanou tlakovou měrkou:

    • standardně: minerální olej 55-655 (Shell spindle oil 22)
    • volitelně pro kyslíkové aplikace: Krytox

    Lihová libela a stavěcí šrouby umožňují uživateli ustavit přístroj do pracovní polohy.

    Součástí dodávky je indikátor polohy pístu.

    Zkoušený tlakoměr se připojuje bez použití klíče a teflonové pásky.

    Součástí dodávky je víko s madlem pro snadné přenášení a speciální skříňka na závaží.

    Vzduchové pístové tlakoměry pro přetlak

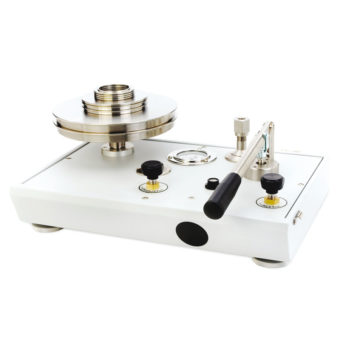

    Pístový tlakoměr P3000

    Pístový tlakoměr P3000

     Typ  Rozsah pracovního tlaku
     P3012-4  1,5 kPa až 100 kPa
     P3013-4  3 kPa až 200 kPa
     P3014-4  20 kPa až 1 000 kPa
     P3015-5  0,02 MPa až 3,5 MPa



    Vzduchové pístové tlakoměry pro přetlak s tlakovou měrkou mazanou olejem

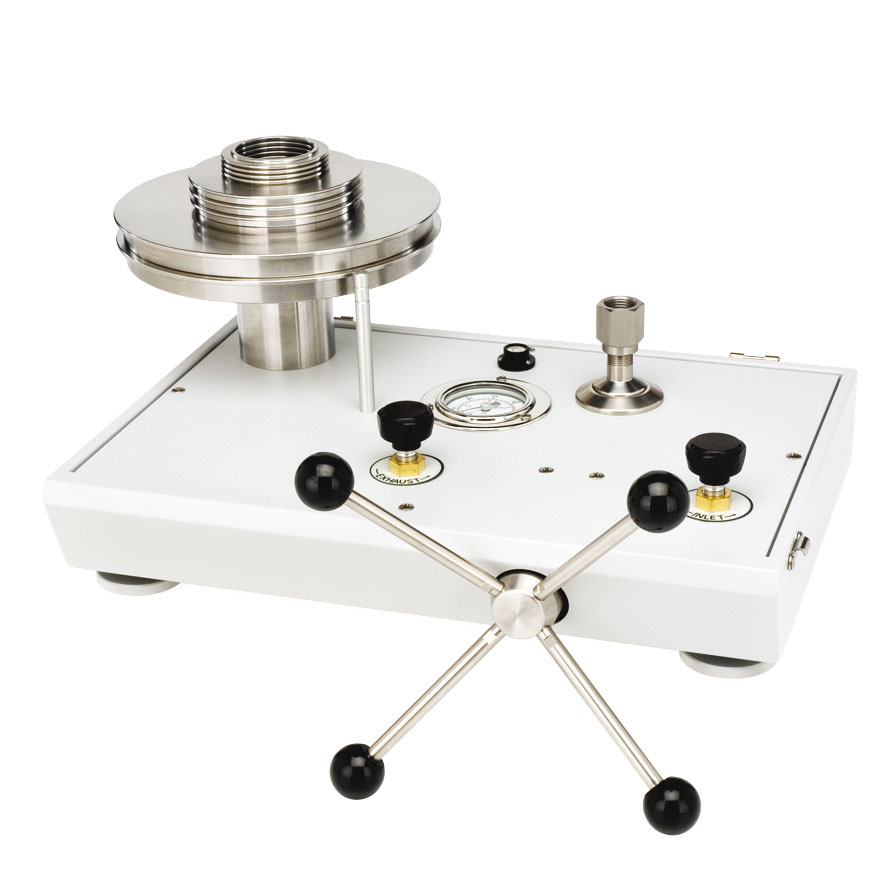

    Pístový tlakoměr P3000K

    Pístový tlakoměr P3000K

     Typ  Rozsah pracovního tlaku
     P3031-5  0,1 MPa až 7 MPa
     P3032-5  0,4 MPa až 14 MPa



    Vzduchové pístové tlakoměry kombinované pro přetlak a podtlak

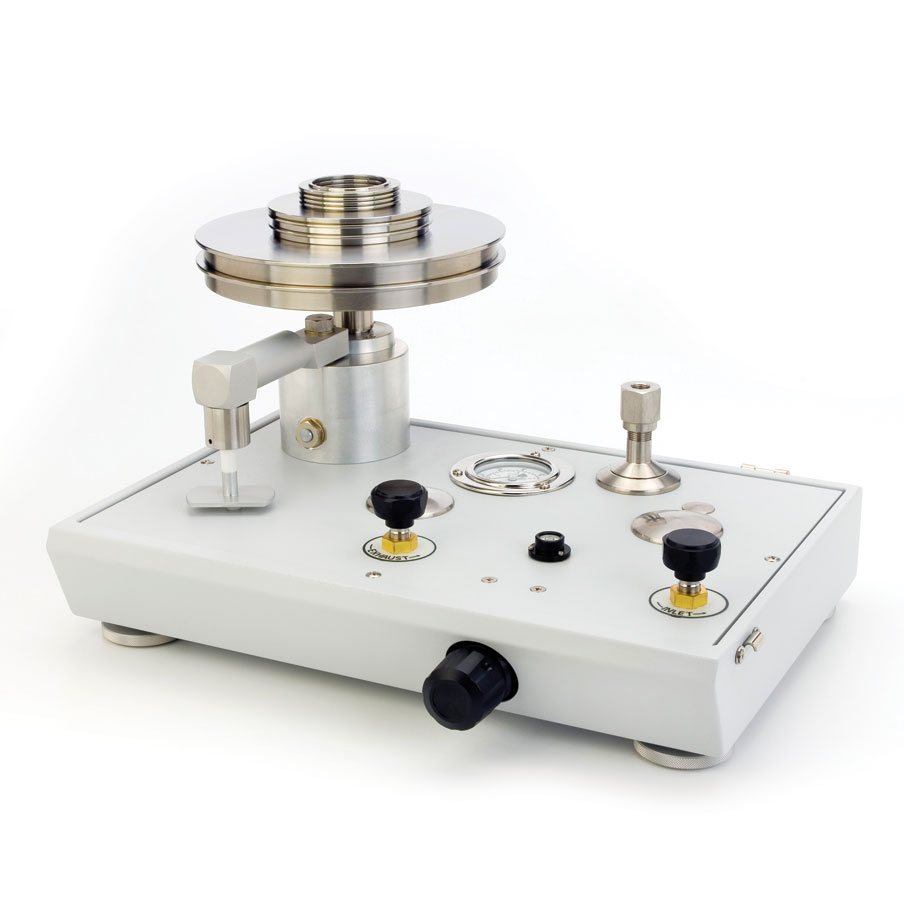

    Pístový tlakoměr P3000a-L

     Typ  Rozsah pracovního tlaku Podtlak
     P3022-4  1,5 kPa až 100 kPa  -3 kPa až -100 kPa
     P3023-4  3 kPa až 200 kPa  -3 kPa až -100 kPa
     P3025-5  0,02 MPa až 3,5 MPa  -3 kPa až -100 kPa



    Dokument

    Jazyk

    Prospekt „P3000.pdf“  EN flag
    Přehledový prospekt „Přehledový katalog Fluke Calibration“  CS Flag
