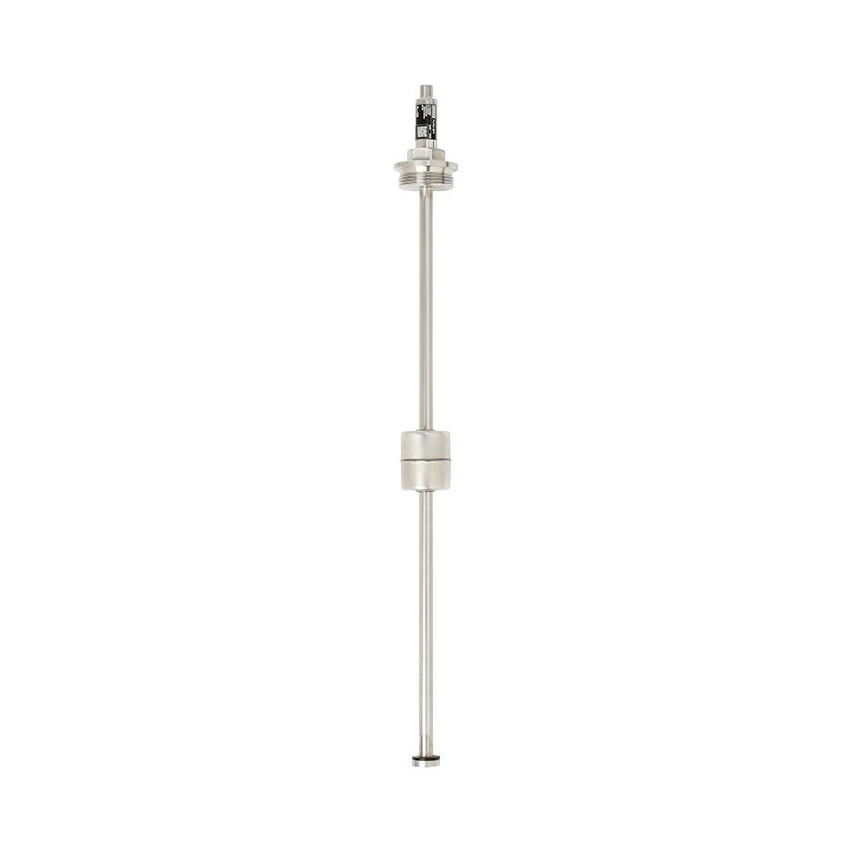

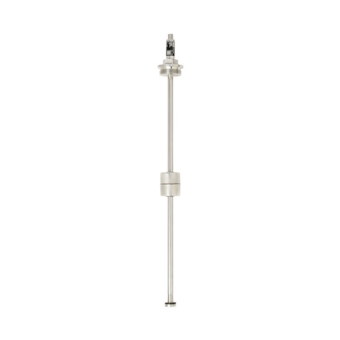

Odporový snímač hladiny FLRU pro připojení k rádiovému vysílači Reed level transmitter FLRU for connection to radio unit

Určeno do prostředí s nebezpečím výbuchu - Ex

Odporový snímač hladiny FLRU pro připojení k radiové jednotce NETRIS3

Odporový snímač hladiny FLRU s IIoT bateriovým radiovým vysílačem pro bezdrátový přenos dat LoRaWAN ®

Plovákový kontinuální snímač pro monitorování výšky hladiny kapalin s podporou IIoT bateriového vysílače.

Země původu

KSR Kuebler specialista

Petr Nečas | +420 775 757 225 | pnecas@dex.cz

Hustota: ≥ 400 kg/m³
Teplota: -80 °C až +200 °C
Tlak: vakuum až 8 MPa
Výstup: elektrický spojitý (potenciometr)
Přesnost: až 2,7 mm (při rozlišení 5 mm)
Bezdrátový přenos: rádiová jednotka
Materiál: 316L, 316Ti
Krytí: IP66/68

Modely snímačů

FLR-S (standardní)
FLR-P (plastové)
FLR-H (hygienické)
FLR-F (do potravinářství)
FLR-SC (s funkcí Bluetooth)
FLRU-SCI (s rádiovým přenosem dat)

KSR KUEBLER Niveau-Messtechnik GmbH je členem WIKA Group.

Vlastnosti Příslušenství Objednávání Dokumentace Katalog Aplikace/odvětví

Popis

Odporový snímač hladiny model FLRU od výrobce KSR Kuebler/WIKA je kontinuální hladinoměr umístěný shora nebo zdola do nádrže přímo v prostoru měření. Tyto snímače hladiny jsou založeny na principu plováku v kombinaci s odporovým řetězcem a jazýčkovými kontakty, zapojenými jako potenciometr. Měřicí řetězec snímače je tvořen soustavou „čipů“ umístěných v řadě na plošném spoji. Každý „čip“ sestává z rezistoru a jazýčkového kontaktu. Plovák s vestavěným magnetem ovládá jazýčkový kontakt (vždy nejméně jeden), který spojí daný rezistor měřicího řetězce. Ten poté vytváří téměř spojitý výstupní odporový signál, který je úměrný výšce hladiny. Tento princip je nezávislý na pěně, vodivosti, dielektrické konstantě, tlaku, vakuu, teplotě, kondenzaci, bublinách, případně i na vibracích měřené kapaliny.

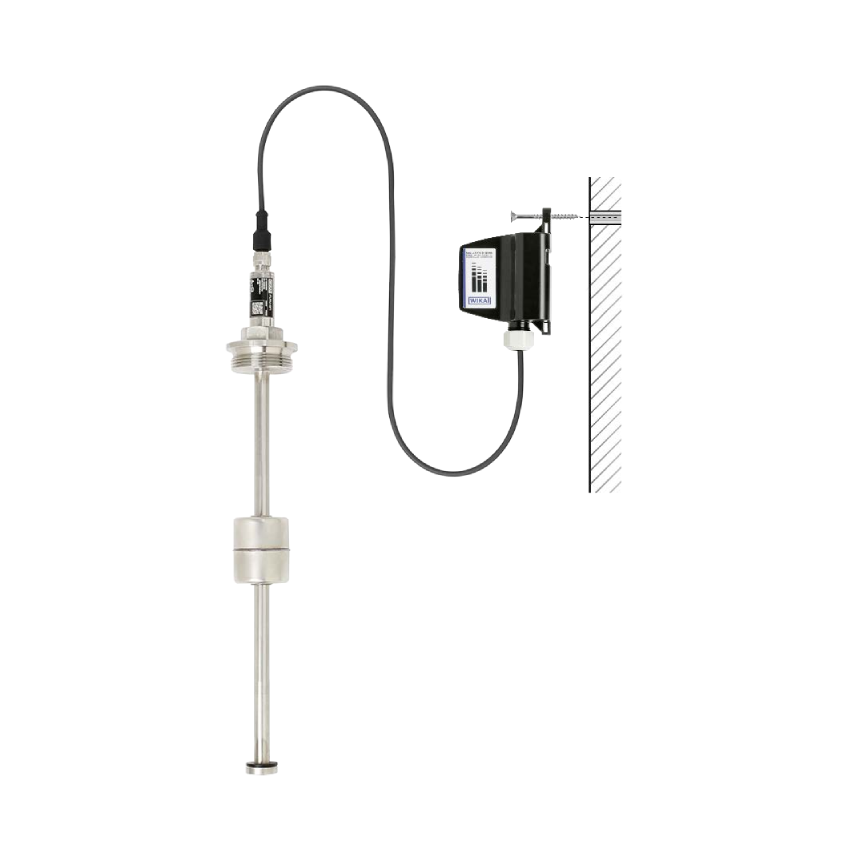

Hladinový snímač FLRU v kombinaci s rádiovým vysílačem NETRIS3 se používá všude tam, kde je požadováno webové dálkové monitorování měření hladiny kapalných médií. Je tak možná preventivní údržba založená na podmínkách centralizované analýzy velkých dat. Snímač FLRU je připojený kabelem přes jiskrově bezpečné rozhraní na bateriový rádiový vysílač IIoT (průmyslový internet věcí), který disponuje bezdrátovým přenosem dat LoRaWAN ^® s dalekým dosahem až 10 km a dlouhou životností baterie až 10 let.

Vlastnosti

spojité měření výšky hladiny (mezihladiny), standardně do výšky 6 m
téměř spojitý 3-vodičový výstup (potenciometr)
volitelné rozlišení od 5 mm do 18 mm
individuální konstrukce na přání zákazníka
použití pro teploty -80 °C až +200 °C, provozní tlak vakuum až 8 MPa, hustota ρ ≥ 400 kg/m³
materiál nerez 316L, 316Ti
procesní připojení přírubou nebo šroubením
elektrické připojení konektorem M12 x 1 (4-pin) pro rádiový vysílač NETRIS3
certifikáty: ATEX (Ex i), IECEx
možnost rozšíření standardní záruky
krytí IP66/68

Použití

preventivní údržba založená na podmínkách centralizované analýzy dat
měření hladiny téměř všech kapalin
chemický a petrochemický průmysl
výroba energie, elektrárny
úprava užitkové a pitné vody
potravinářský a nápojový průmysl
farmacie

Hladinoměry FLRU mohou být dodány v provedení pro montáž do prostředí s nebezpečím výbuchu (Ex).

Bateriový rádiový vysílač NETRIS3 s bezdrátovým přenosem dat LoRaWAN ®

Model NETRIS3

Bateriový rádiový IIoT vysílač
s bezdrátovým přenosem dat

Pro kontinuální snímač FLRU

katalogový list

Rádiový IIoT vysílač NETRIS3 přijímá digitálně data z měřicího přístroje přes jiskrově bezpečné rozhraní. Zcela zapouzdřená jednotka s krytím IP65 nepřetržitě přenáší přijímané informace do cloudu prostřednictvím konfigurovatelných datových paketů s LoRaWAN ^®. Bateriový rádiový přenos přes LoRa ^® („daleký dosah“) je založen na technologii LPWAN („nízkoenergetická síť pro rozsáhlé území“), která umožňuje vysoké dosahy přenosu až na 10 km a dlouhou životnost baterie až 10 let.

Tvorba objednacího kódu

1	2	3	4	5	6	7	8	9
FLRU	RV3/4″	VK5	L550/12	V44R	INTF	Ex	–	–

Odporový snímač hladiny FLRU

model
procesní připojení
rozlišení
délka a průměr vodicí trubky
plovák
měření mezihladiny (volitelné)
schválení Ex (volitelné)

Příklady kódů

FLRU-RV1-1/2″-VK5-L200/14-T44R-Ex
FLRU-FVEN50/16/C-VK5-L690/14-V52R
FLRU-FV3″/300/RF-VK10-L720/12-V62R-Ex
FLRU-NPTV1/2″-VK10-L1.000/12-V44R-Ex
FLRU-RV2″-VK15-L2.500/12-V62R-Ex

Katalogové listy

Katalogový list - Odporový snímač hladiny FLRU

Katalogový list - Bateriový rádiový IIoT vysílač NETRIS3
