    Odporový snímač hladiny FLR-SC s funkcí Bluetooth® Reed level transmitter FLR-SC with Bluetooth® function

    prodloužená záruka 24 mesíců Odporový snímač hladiny FLR-SC s funkcí Bluetooth

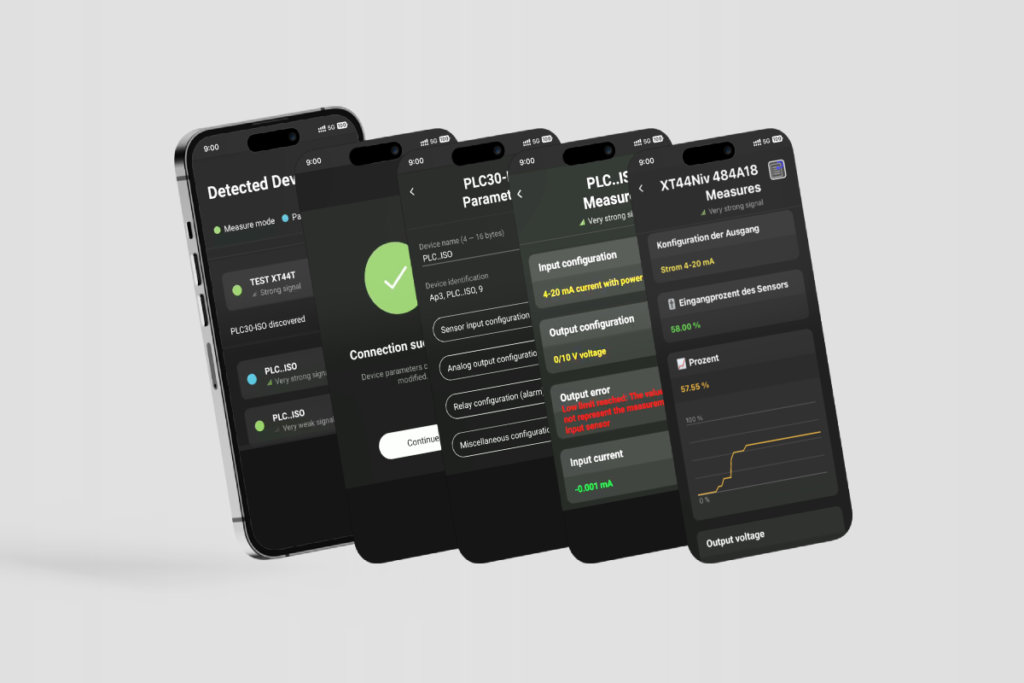

    Hladinový snímač FLR-SC s Bluetooth převodníkemMožnosti nastavení v aplikaci pro Bluetooth převodník

    Plovákový kontinuální snímač pro monitorování výšky hladiny kapalin s přenosem signálu pomocí Bluetooth.

    logo výrobce KSR Kuebler
    Země původu - Země původu
    Země původu

    KSR Kuebler specialista

    Petr Nečas | +420 775 757 225 | pnecas@dex.cz
    • ikona parametru hustotaHustota: ≥ 400 kg/m3
    • ikona parametru teplotaTeplota: -80 °C až +200 °C
    • ikona parametru tlakTlak: vakuum až 8 MPa
    • ikona parametru výstupVýstup: elektrický spojitý (4-20 mA / 2-vodičový)
    • ikona parametru přesnostPřesnost: až 2,7 mm (při rozlišení 5 mm)
    • ikona parametru ---Bluetooth® ver. 5.0 (BLE)
    • ikona parametru materiálMateriál: 316L, 316Ti, Titan Gr.2
    • ikona parametru krytíKrytí: IP66/68

    Modely snímačů

    FLR-S (standardní)
    FLR-P (plastové)
    FLR-H (hygienické)
    FLR-F (do potravinářství)
    FLR-SC (s funkcí Bluetooth)
    FLRU-SCI (s rádiovým přenosem dat)

    Logo WIKA
    KSR KUEBLER Niveau-Messtechnik GmbH je členem WIKA Group.
    VlastnostiPříslušenstvíObjednáváníDokumentaceKatalogAplikace/odvětví

    Popis

    Odporový snímač hladiny model FLR-SC od výrobce KSR Kuebler/WIKA je kontinuální hladinoměr umístěný shora do nádrže přímo v prostoru měření. Tyto snímače hladiny jsou založeny na principu plováku v kombinaci s odporovým řetězcem a jazýčkovými kontakty, zapojenými jako potenciometr. Měřicí řetězec snímače je tvořen soustavou „čipů“ umístěných v řadě na plošném spoji. Každý „čip“ sestává z rezistoru a jazýčkového kontaktu. Plovák s vestavěným magnetem ovládá jazýčkový kontakt (vždy nejméně jeden), který spojí daný rezistor měřicího řetězce. Ten poté vytváří téměř spojitý výstupní odporový signál úměrný výšce hladiny. Tento princip je nezávislý na pěně, vodivosti, dielektrické konstantě, tlaku, vakuu, teplotě, kondenzaci, bublinách, případně i na vibracích měřené kapaliny. Převodník namontovaný v hlavici komunikuje bezdrátově. Přes rozhraní Bluetooth® lze snímač pomocí aplikace v chytrém telefonu a/nebo tabletu konfigurovat a vyčítat z něj měřené hodnoty hladiny v reálném čase. Kromě toho lze přes aplikaci snadno editovat popis přístroje, TAG snímače a také pozice 0 % a 100 %. Aplikace je dostupná pro zařízení s operačními systémy iOS a ANDROID.

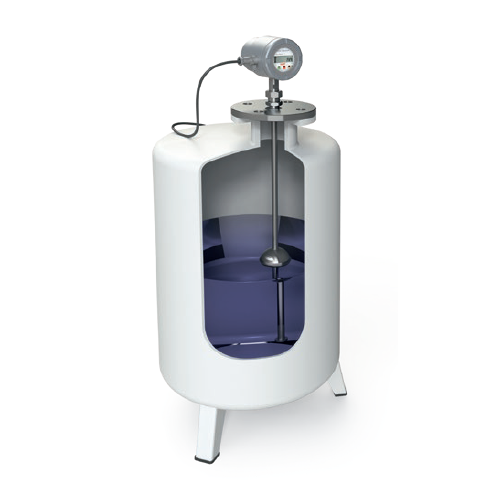

    Kontinuální snímač v nádrži

    Vlastnosti

    • spojité měření výšky hladiny (mezihladiny), standardně do výšky 6 m
    • výstupní signál 4 – 20 mA s přídavným rozhraním Bluetooth® pro bezdrátovou konfiguraci a sledování hladiny
    • volitelné rozlišení od 5 mm do 18 mm
    • možnost zobrazení měřené hodnoty prostřednictvím aplikace přímo na displeji chytrého telefonu a/nebo tabletu
    • individuální konstrukce na přání zákazníka
    • použití pro teploty -80 °C až +200 °C, provozní tlak vakuum až 8 MPa, hustota ρ ≥ 400 kg/m3
    • materiál nerez 316L, 316Ti, Titan Gr.2
    • procesní připojení přírubou nebo šroubením
    • možnost rozšíření standardní záruky
    • krytí IP66/68

    Použití

    • měření hladiny téměř všech kapalin
    • jednoduchá a bezdrátová konfigurace převodníku přes Bluetooth® 5.0 (BLE) a chytrý telefon a/nebo tablet
    • funkce chytrého elektronického majáku (Bluetooth® SMART Beacons)
    • bezdrátové měření hodnot hladiny v reálném čase

    Displej BA304G (Ex) a BA504G

    Model BA304G a BA504G

    Externí displej pro montáž na stěnu

    Pro kontinuální snímač FLR

    katalogový list / stránka produktu


    Externí displej pro montáž na stěnu nebo pomocí třmenu na konstrukci slouží jako zobrazovač hodnot převodníku snímačů FLR. Displej se 4 velkými číslicemi je napájený z proudové smyčky. Jeho vysokou odolnost IP66 zaručuje robustní pouzdro z kompozitu GRP nebo nerezové oceli.

    Tvorba objednacího kódu

    1 2 3 4 5 6 7 8 9
    ARV 1,5″ VK5/TT XT44-NIV L800/12 V62R INTF – –

    Odporový snímač hladiny FLR

    1. materiál a typ krabice elektrického připojení
    2. procesní připojení
    3. rozlišení a typ řetězce
    4. Bluetooth převodník
    5. délka a průměr vodicí trubky
    6. plovák
    7. měření mezihladiny (volitelné)
    8. –
    9. –

    Příklady kódů

    AFV2″/150/RF-VK5/XT44-NIV-L450-12-V44R
    AFVEN50/40/B1-LK5/XT44-NIV-L750/12-V29A/40
    ARV1,5″-VK10/HT/XT44-NIV-L900/12-V52R
    AV4NPTV2″-VK10/HT/XT44-NIV-L1.000/14-V62R
    AFPP65/16/C-PPK18/XT44-NIV-L1.650/20/PT-PP55R
