Popis

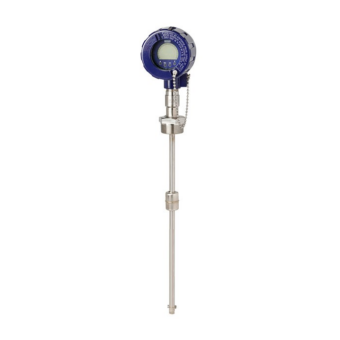

Odporový snímač hladiny model FLR-SBDF od výrobce KSR Kuebler/WIKA je kontinuální hladinoměr umístěný shora do nádrže přímo v prostoru měření. Tyto snímače hladiny jsou založeny na principu plováku v kombinaci s odporovým řetězcem a jazýčkovými kontakty, zapojenými jako potenciometr. Měřicí řetězec snímače je tvořen soustavou „čipů“ umístěných v řadě na plošném spoji. Každý „čip“ sestává z rezistoru a jazýčkového kontaktu. Plovák s vestavěným magnetem ovládá jazýčkový kontakt (vždy nejméně jeden), který spojí daný rezistor měřicího řetězce. Ten poté vytváří téměř spojitý výstupní odporový signál úměrný výšce hladiny. Tento princip je nezávislý na pěně, vodivosti, dielektrické konstantě, tlaku, vakuu, teplotě, kondenzaci, bublinách, případně i na vibracích měřené kapaliny.

Hladinový snímač FLR-SBDF s typem ochrany pevný závěr má evropské schválení ATEX Ex d a americko-kanadské schválení ETL listing. Tento hladinoměr je určený do prostředí s nebezpečím výbuchu. Jeho pouzdro je vyrobeno z hliníkového odlitku potaženého epoxidovou pryskyřicí s povrchovou úpravou práškovým lakováním nebo z nerezové oceli, což zajišťuje vysokou odolnost. Snímač je dostupný ve verzi s displejem nebo bez displeje a díky kompaktnímu designu plováků je vhodný pro použití s malým procesním připojením.

Vlastnosti

• spojité měření výšky hladiny (mezihladiny), standardně do výšky 6 m
• výstupní signál 4 – 20 mA s HART^® (ver. 5 a 7)
• volitelné rozlišení od 5 mm do 18 mm
• verze s displejem nebo bez displeje
• individuální konstrukce na přání zákazníka
• použití pro teploty -40 °C až +150 °C, provozní tlak vakuum až 8 MPa, hustota ρ ≥ 400 kg/m³
• materiál nerez 316Ti
• procesní připojení přírubou nebo šroubením
• typ ochrany pevný závěr
• certifikáty: ATEX (Ex d), UKCA, ETL listed (FM XP)
• možnost rozšíření standardní záruky
• krytí IP66

Použití

• měření hladiny téměř všech kapalin
• chemický a petrochemický průmysl
• výroba energie, elektrárny
• úprava užitkové a pitné vody
• potravinářský a nápojový průmysl
• farmacie
