Odporový snímač hladiny FLR

logo D-Ex info@dex.cz | +420 541 423 211
  • Odporový snímač hladiny FLR Reed level transmitter FLR for the process industry

    Určeno do prostředí s nebezpečím výbuchu - Exprodloužená záruka 24 mesíců Plovákový magnetický snímač hladiny s odporovým řetězcem KSR Kuebler

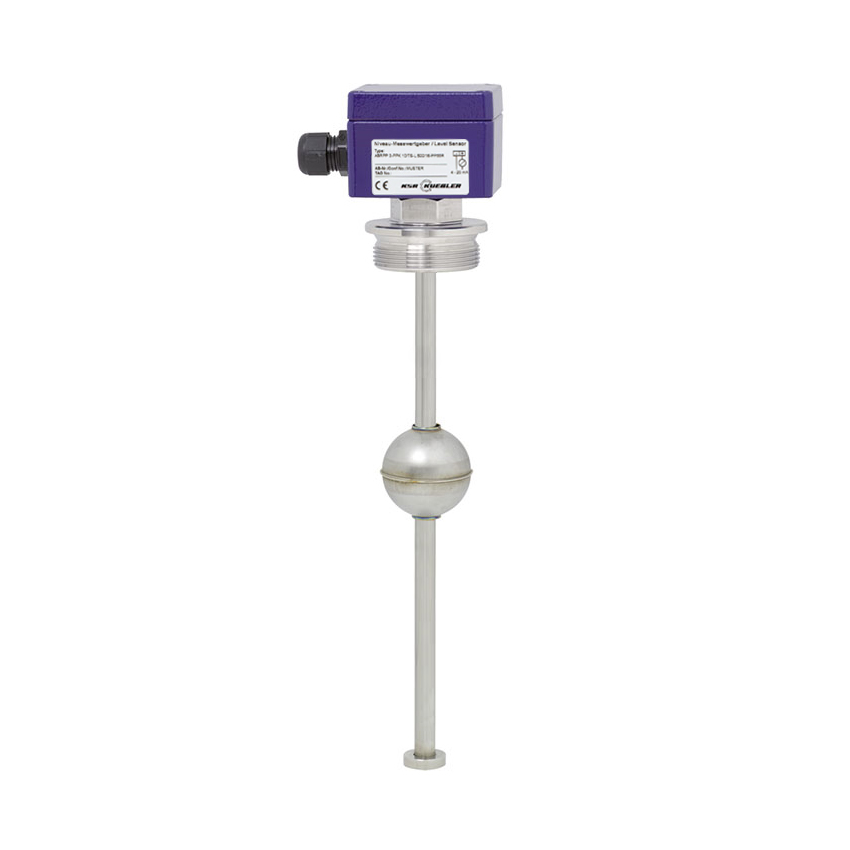

    Plovákový magnetický snímač hladiny s odporovým řetězcemPlovákový magnetický snímač hladiny s odporovým řetězcem FLR - plastové provedeníStarší provedení plovákového magnetického snímače hladiny s odporovým řetězcem a červeně lakovanou hlavicí
    Starší provedení plovákového magnetického snímače hladiny s odporovým řetězcem a červeně lakovanou hlavicí

    Průmyslový odporový plovákový kontinuální snímač pro monitorování výšky hladiny kapalin.

    Země původu - Země původu
    Země původu

    KSR Kuebler specialista

    • ikona parametru hustotaHustota: ≥ 400 kg/m3
    • ikona parametru teplotaTeplota: -80 °C až +200 °C
    • ikona parametru tlakTlak: vakuum až 8 MPa
    • ikona parametru výstupVýstup: elektrický spojitý (analogový/digitální)
    • ikona parametru přesnostPřesnost: až 2,7 mm (při rozlišení 5 mm)
    • ikona parametru ---HART® ver. 5 a 7
    • ikona parametru ---možnost kombinace s NO/NC limitními kontakty
    • ikona parametru ---možnost kombinace s teplotním spínačem nebo snímačem PT100
    • ikona parametru materiálMateriál: 316L, 316Ti, Titan Gr.2, PVDF, PP, PVC
    • ikona parametru krytíKrytí: IP65 - IP66/68

    Modely snímačů

    FLR-S (standardní)
    FLR-P (plastové)
    FLR-H (hygienické)
    FLR-F (do potravinářství)
    FLR-SC (s funkcí Bluetooth)
    FLRU-SCI (s rádiovým přenosem dat)

    Logo WIKA
    KSR KUEBLER Niveau-Messtechnik GmbH je členem WIKA Group.

    Popis

    Odporový snímač hladiny model FLR od výrobce KSR Kuebler/WIKA je kontinuální hladinoměr umístěný shora do nádrže přímo v prostoru měření. Tyto snímače hladiny jsou založeny na principu plováku v kombinaci s odporovým řetězcem a jazýčkovými kontakty, zapojenými jako potenciometr. Měřicí řetězec snímače je tvořen soustavou „čipů“ umístěných v řadě na plošném spoji. Každý „čip“ sestává z rezistoru a jazýčkového kontaktu. Plovák s vestavěným magnetem ovládá jazýčkový kontakt (vždy nejméně jeden), který spojí daný rezistor měřicího řetězce. Ten poté vytváří téměř spojitý výstupní odporový signál úměrný výšce hladiny. Tento princip je nezávislý na pěně, vodivosti, dielektrické konstantě, tlaku, vakuu, teplotě, kondenzaci, bublinách, případně i na vibracích měřené kapaliny.


    Kontinuální snímač v nádrži

    Vlastnosti

    • spojité měření výšky hladiny (mezihladiny), standardně do výšky 6 m
    • výstupní signál 4 – 20 mA s možností HART®, FOUNDATION™ fieldbus a PROFIBUS PA
    • volitelné rozlišení od 5 mm do 18 mm
    • možnost zobrazení měřené hodnoty přímo na displeji snímače číslicově nebo sloupcovým grafem
    • individuální konstrukce na přání zákazníka
    • použití pro teploty -80 °C až +200 °C, provozní tlak vakuum až 8 MPa, hustota ρ ≥ 400 kg/m3
    • materiál nerez 316L, 316Ti, Titan Gr.2, plast (PVDF, PP, PVC)
    • procesní připojení přírubou nebo šroubením
    • možnost kombinace s NO/NC limitními kontakty
    • možnost kombinace s teplotním spínačem nebo snímačem PT100
    • certifikáty: ATEX (Ex i/Ex d), EAC (TR CU), TR.UA, DNV GL, FM
    • možnost rozšíření standardní záruky
    • krytí IP65 – IP66/68

    Použití

    • měření hladiny téměř všech kapalin
    • chemický a petrochemický průmysl
    • výroba energie, elektrárny
    • úprava užitkové a pitné vody
    • potravinářský a nápojový průmysl
    • farmacie

    Logo Ex
    Hladinoměry FLR mohou být dodány v provedení pro montáž do prostředí s nebezpečím výbuchu (Ex).



    Displej BA304G (Ex) a BA504G

    Model BA304G a BA504G

    Externí displej pro montáž na stěnu

    Pro kontinuální snímač FLR a FLM

    katalogový liststránka produktu


    Externí displej pro montáž na stěnu nebo pomocí třmenu na konstrukci slouží jako zobrazovač hodnot převodníku snímačů FLR. Displej se 4 velkými číslicemi je napájený z proudové smyčky. Jeho vysokou odolnost IP66 zaručuje robustní pouzdro z kompozitu GRP nebo nerezové oceli. K dispozici jsou i verze pro snímače s jiskrovou bezpečností a pevným závěrem.


    Externí převodník T15.R a T32.3S pro montáž na DIN lištu

    Model T15.R a T32.3S

    Převodník pro montáž na DIN lištu

    Pro kontinuální snímač FLR

    katalogový liststránka produktu


    Externí převodníky pro instalaci na DIN lištu přeměňují odporový vstup na proporcionální 4-20 mA analogový nebo digitální HART® výstup. K dispozici jsou i jiskrově bezpečné (Ex ia) verze.

    Tvorba objednacího kódu

    1 2 3 4 5 6 7 8 9
    ARV 1,5″ VK5/TT T32 L800/12 V62R INTF Ex

    Odporový snímač hladiny FLR

    1. materiál a typ krabice elektrického připojení
    2. procesní připojení
    3. rozlišení a typ řetězce
    4. převodník (volitelné)
    5. délka a průměr vodicí trubky
    6. plovák
    7. měření mezihladiny (volitelné)
    8. délka a materiál kabelu (volitelné)
    9. schválení (volitelné)

    Příklady kódů

    AFV2″/150/RF-VK5/TS-L450-12-V44R
    AFVEN50/40/B1-LK5/T32-L750/12-V29A/40
    ARV1,5″-VK10/HT/OTMT85-L900/12-V52R
    AV4NPTV2″-VK10/HT/OTMT84-L1.000/14-V62R
    AFPP65/16/C-PPK18/T15-L1.650/20/PT-PP55R

    Podrobný dokument věnovaný tvorbě objednacího kódu naleznete v záložce Dokumentace.
