Nevýbušný LED zábleskový / trvale svítící maják SM87LED SM87LED high intensity LED beacon

Určeno do prostředí s nebezpečím výbuchu - Ex

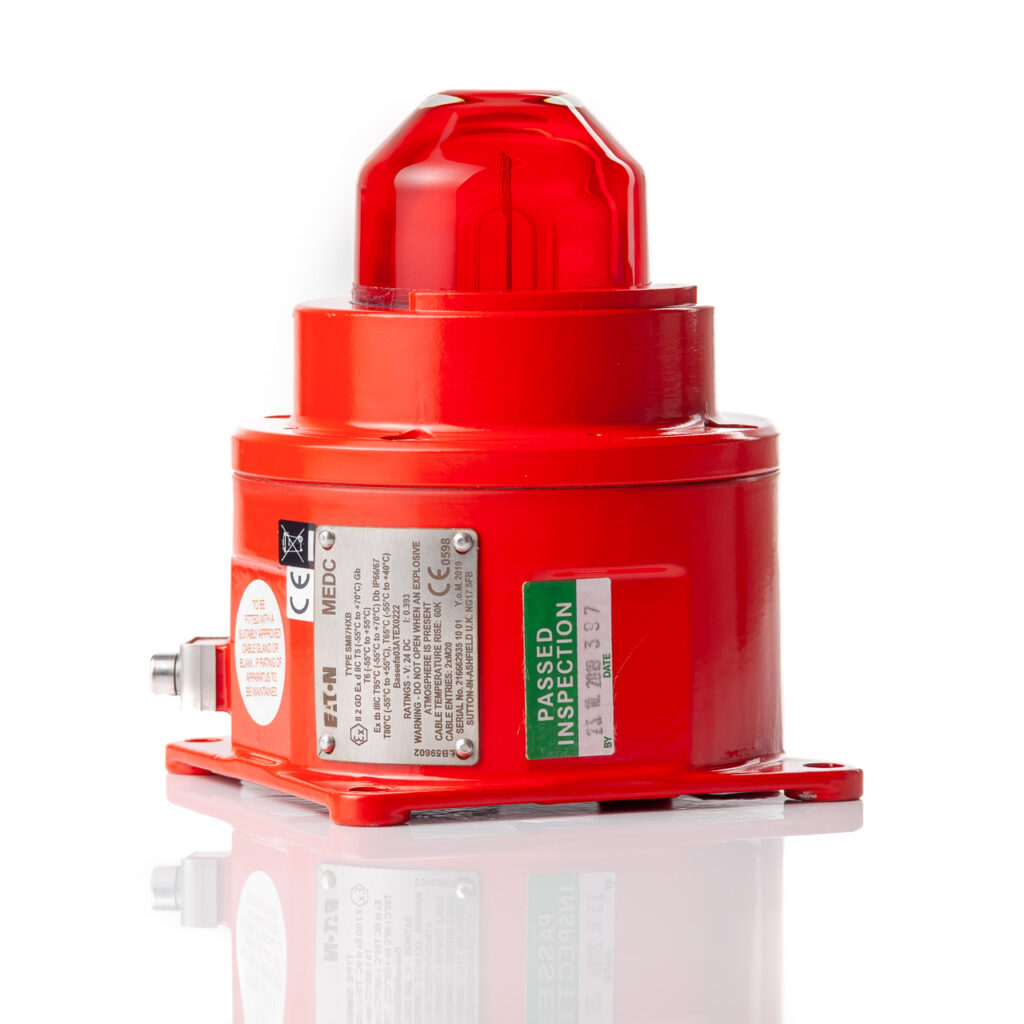

Nevýbušný xenonový zábleskový maják SM87HXB, Exd, II 2 GD, 24 Vdc, 230 Vac, červené stínítko

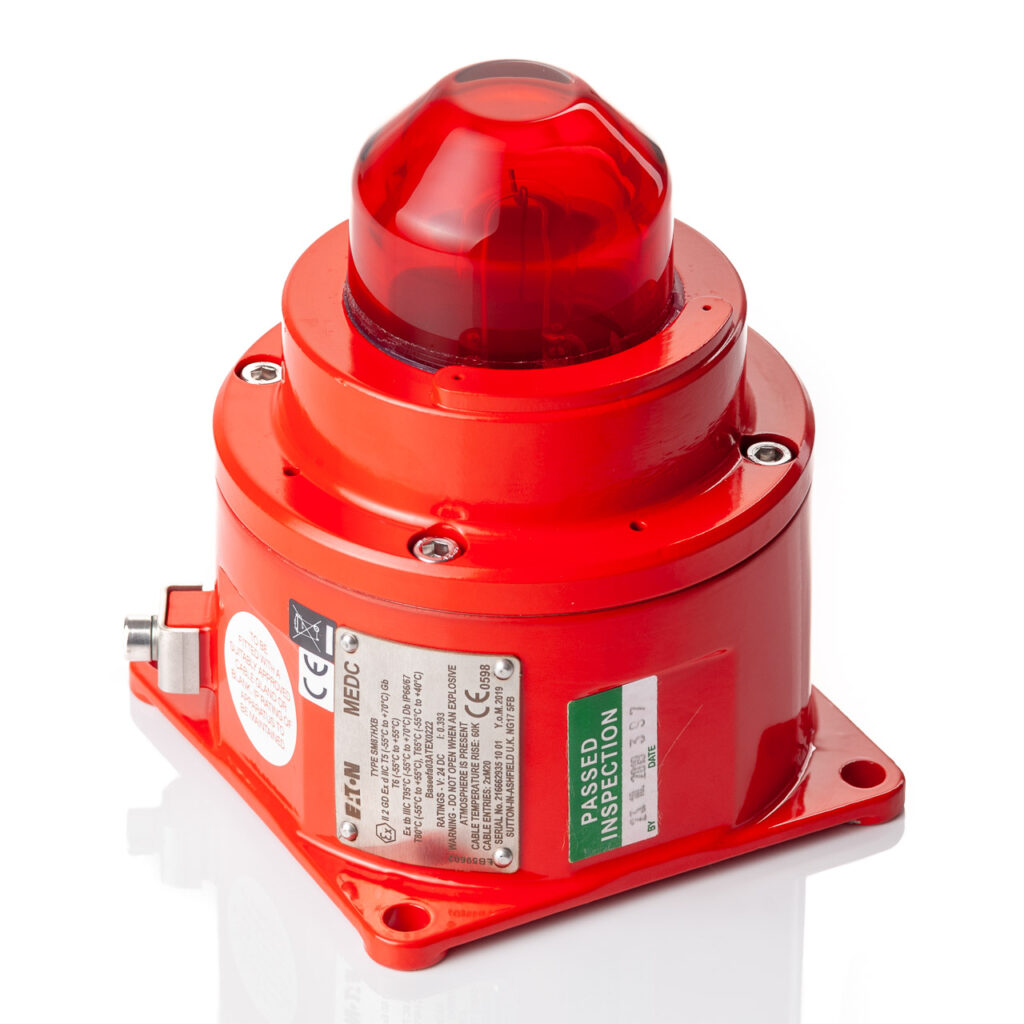

Nevýbušný xenonový zábleskový maják SM87HXB, Exd, II 2 GD, 24 Vdc,, 230 Vac, červené stínítko, M20x1,5, červené tělo

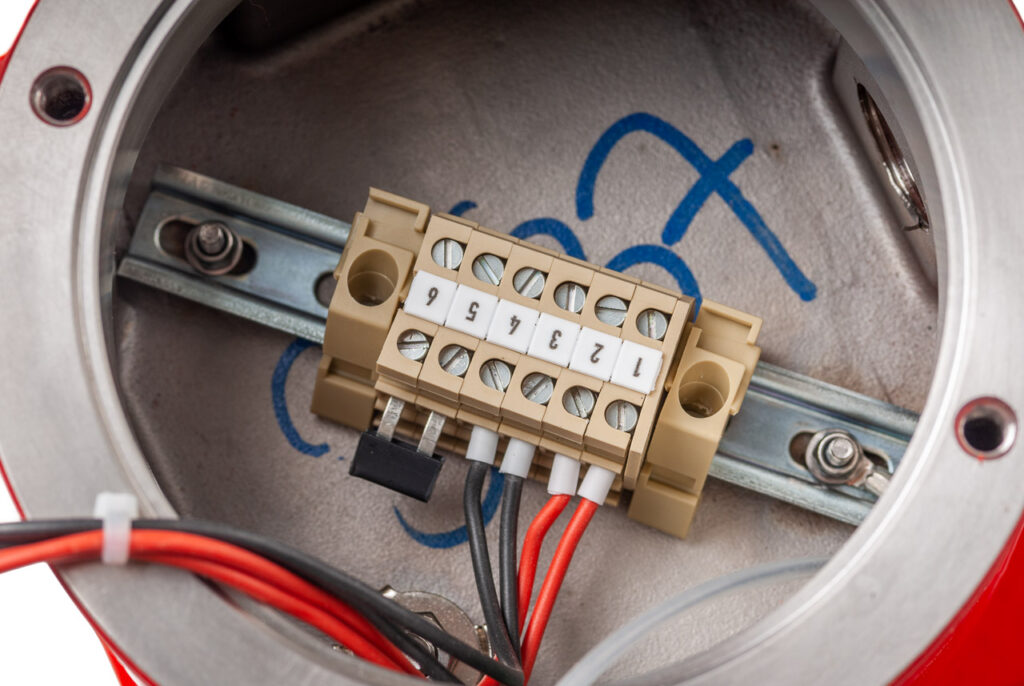

Nevýbušný xenonový zábleskový maják SM87HXB, Exd, II 2 GD, 24 Vdc,, 230 Vac, červené stínítko, M20x1,5, svorkovnice

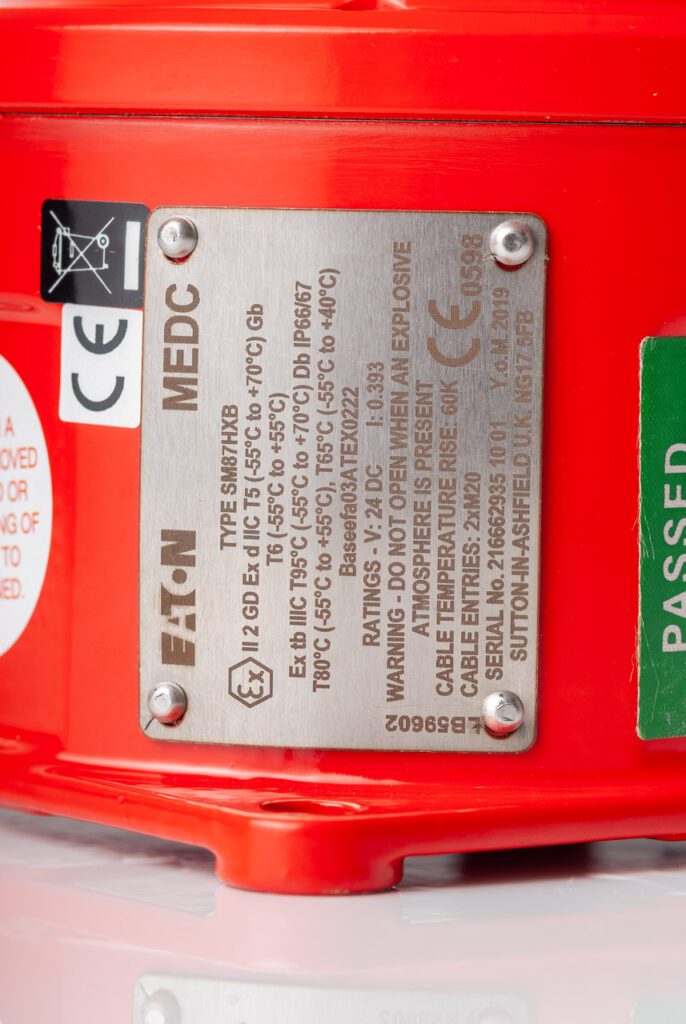

Nevýbušný xenonový zábleskový maják SM87HXB, Exd, II 2 GD, 24 Vdc,, 230 Vac, červené stínítko, M20x1,5, štítek, zemnící svorka

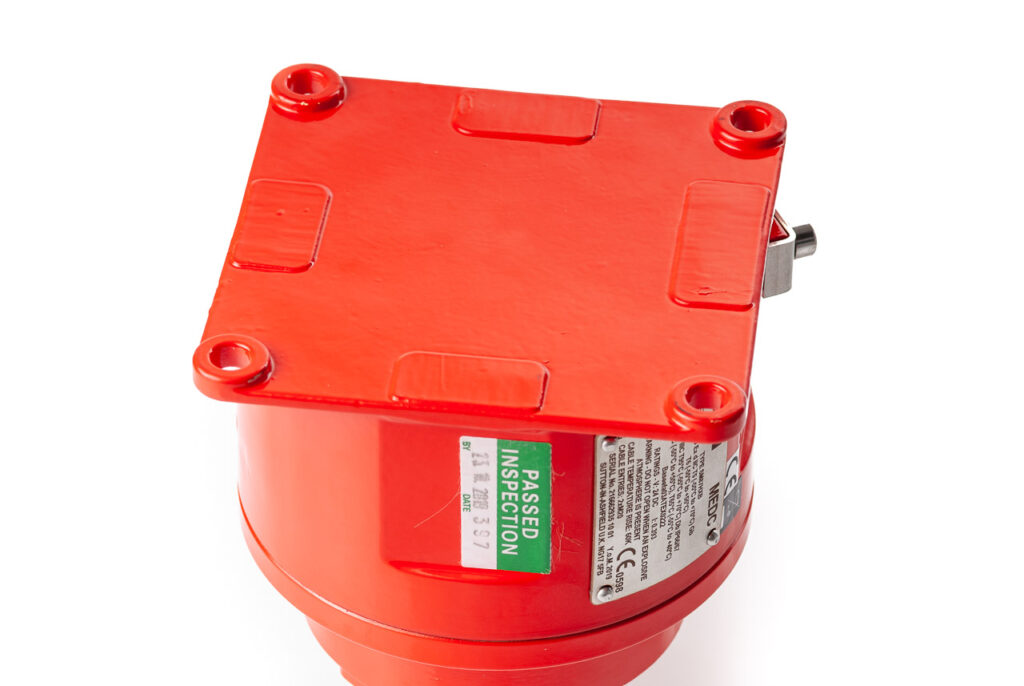

Nevýbušný xenonový zábleskový maják SM87HXB, Exd, II 2 GD, 24 Vdc,, 230 Vac, červené stínítko, M20x1,5, základna

SM87LED - nevýbušný LED zábleskový nebo trvale svítící maják, pevný závěr Ex d, pro použití v Zóně 1, 2, 21 a 22, schválení SIL 2

Země původu

Eaton-MEDC specialista

Josef Kocmánek | +420 775 757 223 | jkocmanek@dex.cz

Exd nevýbušné LED majáky SM87LED společnosti MEDC Eaton Electric jsou určeny pro použití v prostředí s nebezpečím výbuchu plynů a prachu a pro použití v náročných klimatických podmínkách na pevnině i na moři, tam, kde je vyžadována nízká hmotnost a vysoká odolnost proti korozi.

Tento maják může být zábleskový nebo trvale svítící. Režim svícení lze uživatelsky zvolit způsobem zapojení.

Základní provedení SM87LEDA má tělo vyrobeno z hliníkové slitiny LM25TF, nejodolnější provedení majáku SM87LEDS má tělo z nerezové oceli třídy 316 ANC4B.

Stínítko majáku je vyrobeno z tvrzeného skla, šrouby, chránič stínítka a štítky jsou z nerezové oceli 316, pro zajištění maximální odolnosti vůči korozi.

Barevné provedení těla majáku může být dle katalogového listu nebo podle konkrétního požadavku zákazníka. Volitelně mohou být majáky doplněny také identifikačními nerezovými štítky s popisem dle přání zákazníka.

Mimo standardní celosvětovou certifikaci jsou zábleskové majáky SM87LED schválené pro použití v obvodech s úrovní integrity SIL2 dle IEC61508.

Majáky v pevném závěru Exd řady SM87LED jsou schválené pro teplotu okolí -55°C až +70°C.

Vlastnosti Volitelná výbava Technické údaje Příslušenství Náhradní díly Dokumentace Aplikace/odvětví

Vlastnosti:

schválení ATEX Ex II 2GD
pevný závěr Ex d
použití v prostředí s nebezpečím výbuchu Zóna 1, 2, 21 a 22
certifikace ATEX, IECEx, TR CU (EAC), CQST, INMETRO, CCOE
schválení SIL 2
certifikovaná teplota okolí -55°C až +55°C
hliníková slitina nebo nerezová ocel, stínítko z tvrzeného skla
stupeň krytí IP66 a IP67

různé barvy stínítka (červená, modrá, zelená, oranžová, čirá)
aktivace pomocí relé nebo vyzváněcího tónu telefonu
chránič stínítka – drátěný nerezový
vstupy až 4 x M20 / M25 nebo 1/2″ / 3/4″ NPT
barevné provedení těla majáku (červená, modrá, žlutá, žluto/černá, šedá, bílá, případně speciální)
k dispozici i xenonové verze (viz maják SM87HXB / SM87XBT)
možnost vytvoření individuální kombinace siréna / maják (viz kombinovaná signalizace)
stavová světla – semafor (SM87SL)

Technické údaje:

Certifikace	ATEX, IECEx, TR CU (EAC), CQST, INMETRO, CCOE, SIL2
Ochrana proti výbuchu	ATEX Ex II 2GD, Ex d IIC T6 Gb, Ex tb IIIC T55ºC/T70ºC Db
Klasifikace prostředí	prostředí s nebezpečím výbuchu Zóna 1, 2, a 21, 22
Certifikovaná teplota okolí	-55 °C až +55 °C (T6)
Stupeň krytí	IP66 a IP67
Materiál	Hliníková slitina LM25 TF nebo nerezová ocel 316 ANC4B
Kabelové vstupy	až 4 x 20 / 25 mm
Hmotnost	2 kg SM87LEDA / 3,8 kg SM87LEDS
Volitelná výbava	Barva těla a stínítka, označovací a popisný štítek, aktivace pomocí relé nebo telefonu, certifikace, napájení 24 – 48 V dc

ADE1F2M20N5-Exe-d-kabelova-vyvodka-M20-poniklovana-mosaz-capri

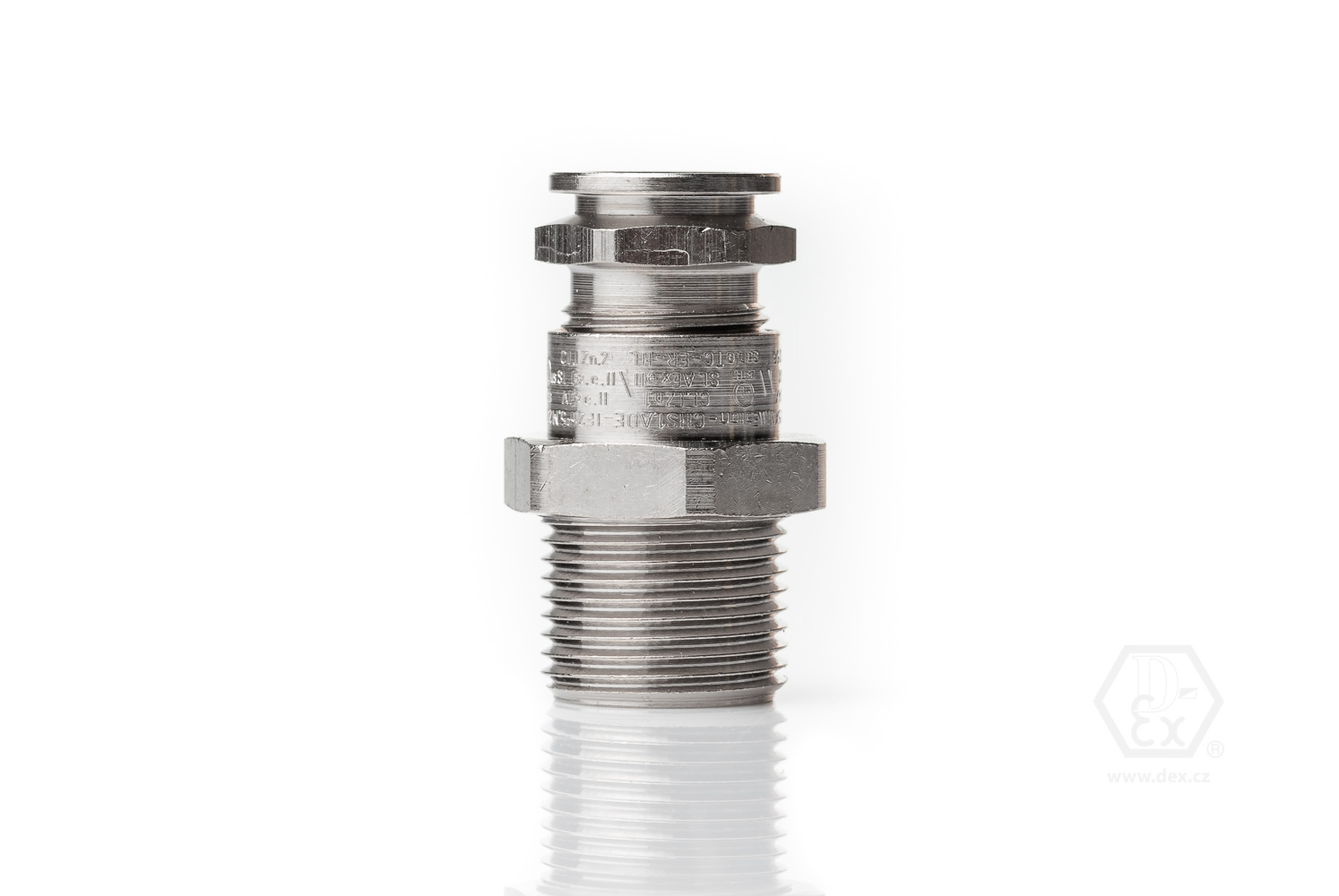

Kabelová vývodka ADE1F2M20N5

Exd / Exe, M20 x 1,5, poniklovaná mosaz, pro nearmovaný kabel průměr 7 – 12 mm, Capri, CAP806694

technický list

ZNMADEM20-Exe-d-zaslepka-M20-poniklovana-mosaz-CAP190204

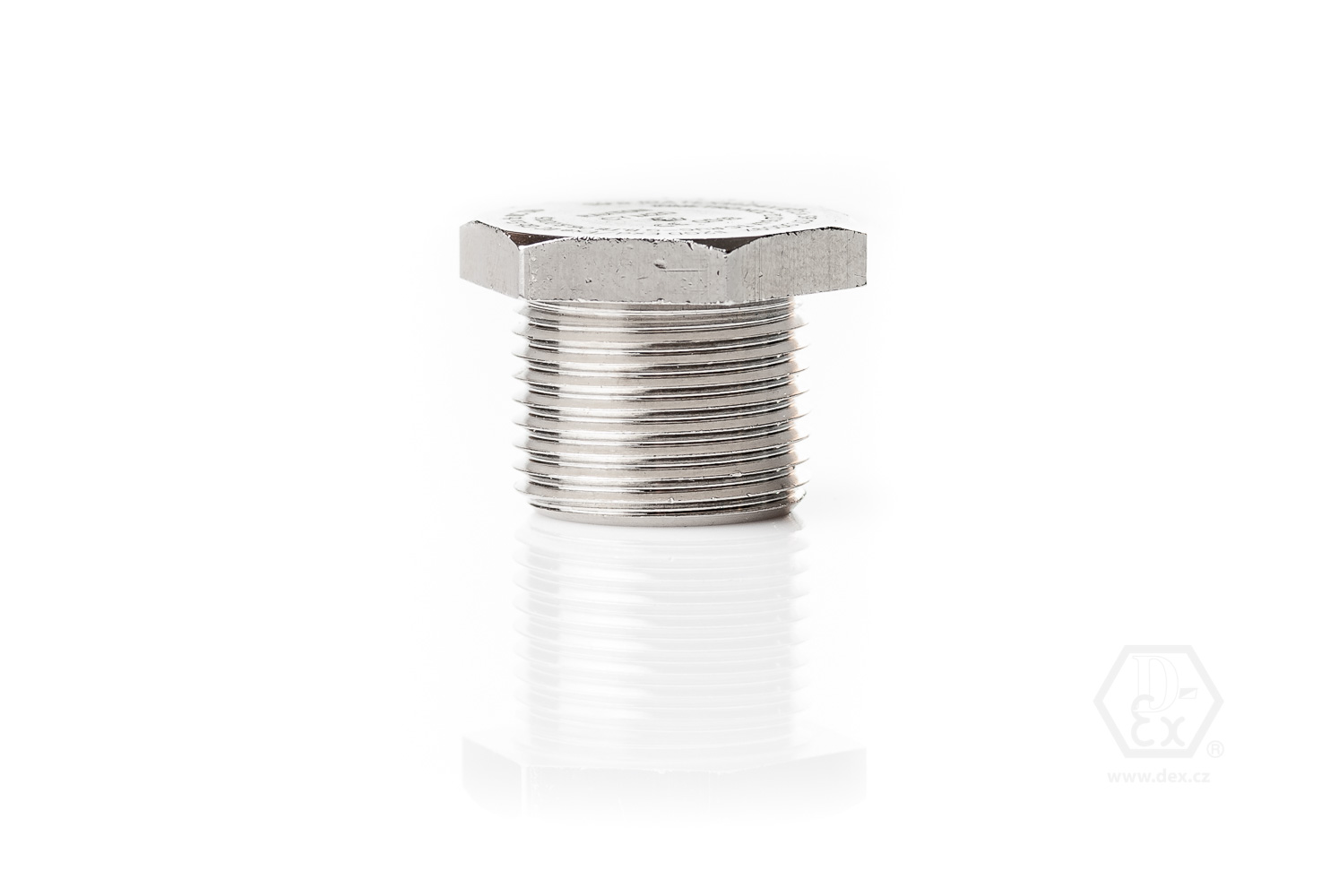

Záslepka ZNMADEM20

Exd / Exe, závit M20 x 1,5, poniklovaná mosaz, Raxton, Capri, CAP190204

technický list

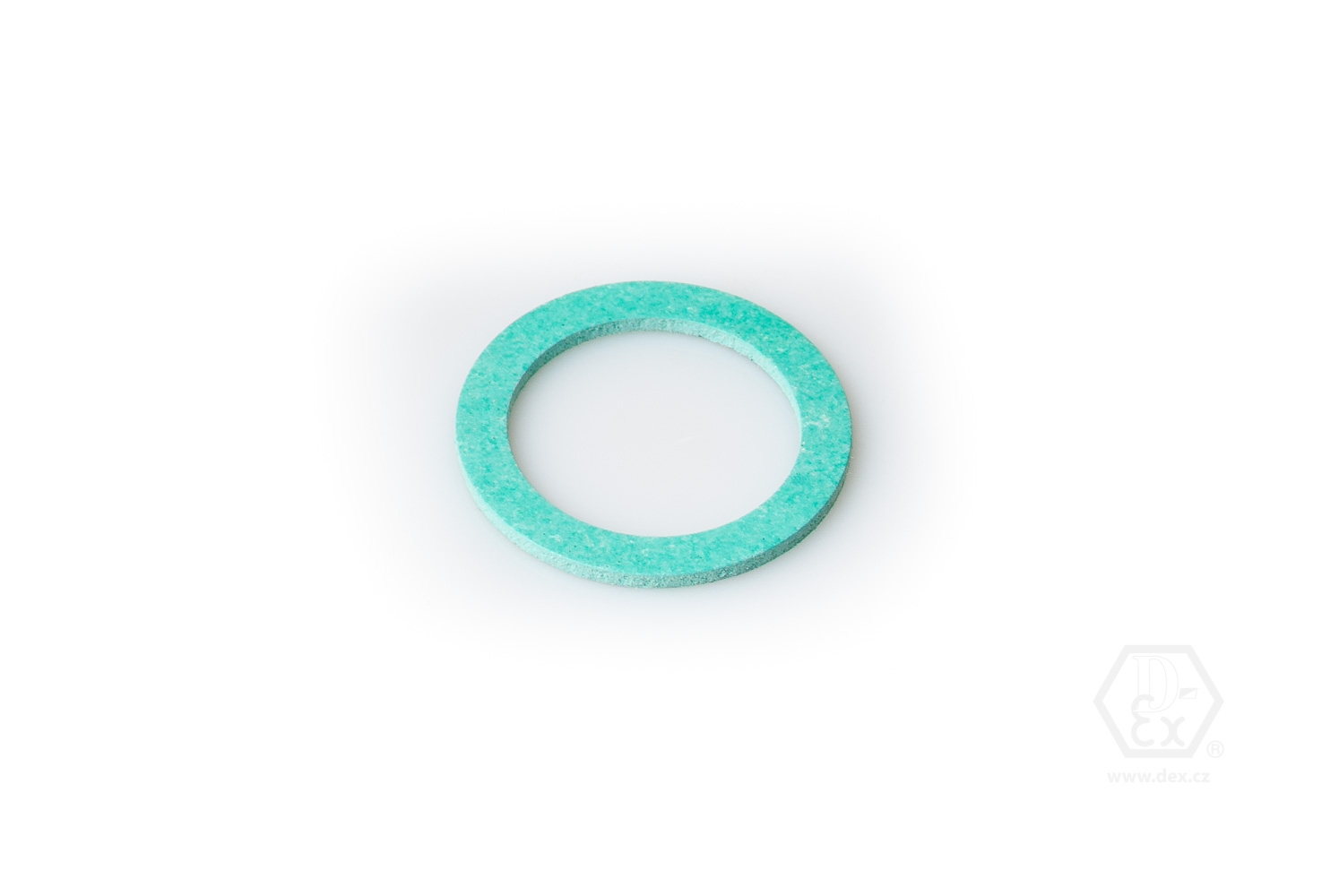

Ploché těsnění PTFM20

těsnící podložka M20, zelený fíbr, Capri, CAP222045

technický list

Ploché těsnění PTNM20

těsnící podložka M20, neopren, Capri, CAP222049

technický list

PX99900751-xenonova-trubice-majaky-MEDC-XB13-XB15-2-dex

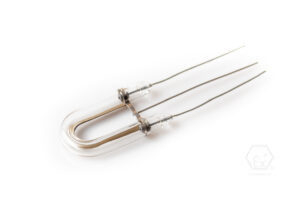

Xenonová trubice PX99900122

náhradní xenonová trubice pro xenonové zábleskové majáky MEDC typu SM87HXB, XB12, XB4 a XB5

Katalogový list maják SM87

Návod k použití maják SM87LED

Zapojení svorek

Výkres

ES Prohlášení o shodě

Optická a zvuková požární signalizace na zásobníky hořlavých kapalin

Optická a zvuková signalizace slouží k varování v případě požáru nebo úniku hořlavých a toxických plynů. Tyto systémy mají za úkol varovat osoby přítomné v prostoru před nebezpečím, které představuje výbuch hořlavých plynů nebo vdechování toxických plynů. Pro optickou signalizaci poplachu při úniku hořlavých a toxických plynů se nejčastěji používají nevýbušné zábleskové xenonové nebo LED majáky. Pro požární aplikace je nutné použít typy s certifikací EN54-23.
