  • MTL1000 – Oddělovače

    Galvanické oddělovače, Montáž na DIN-lištu

    Země původu - Země původu
    Země původu

    Eaton-MTL specialista

    Josef Kocmánek | +420 775 757 223 | jkocmanek@dex.cz

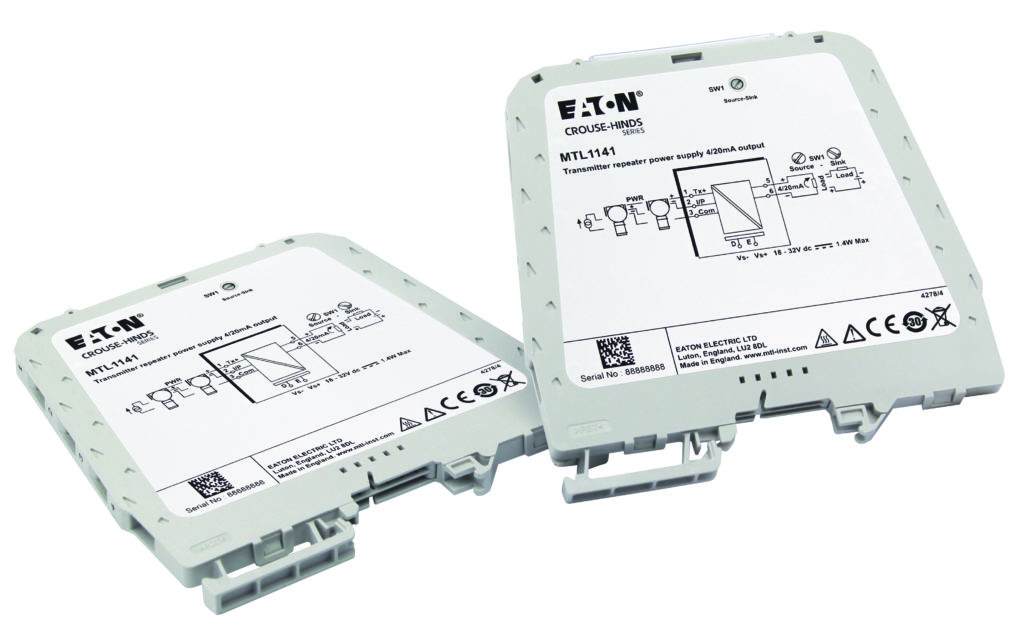

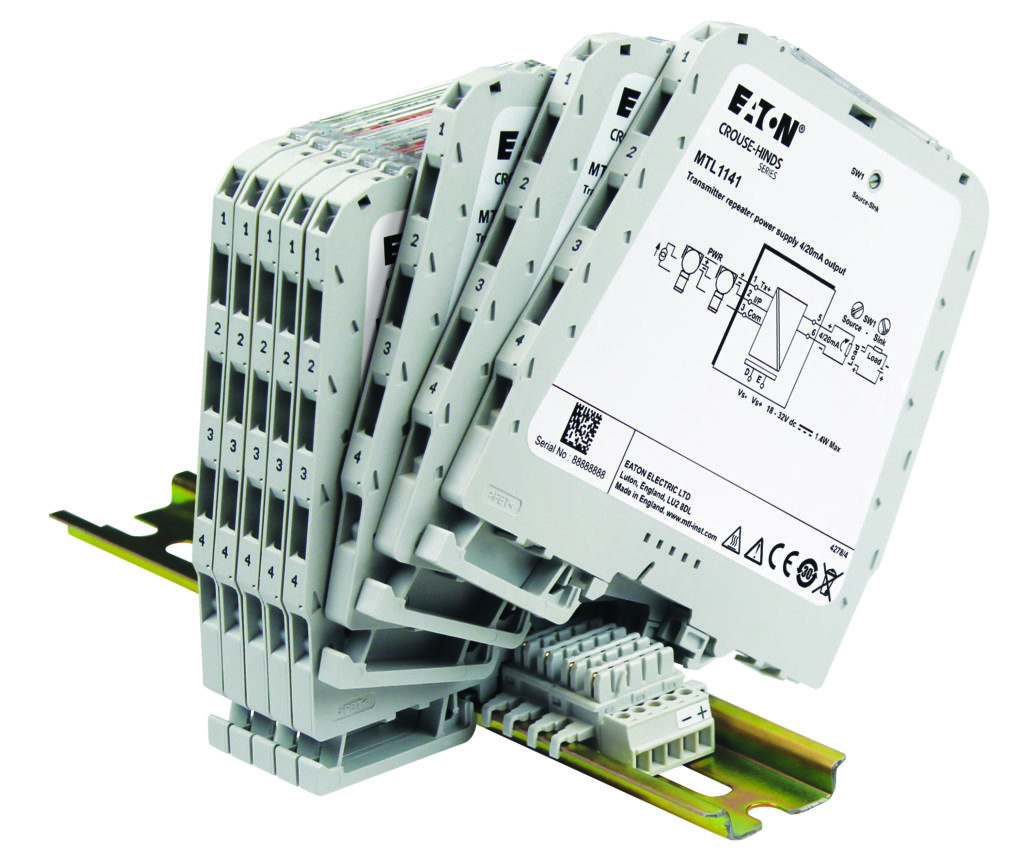

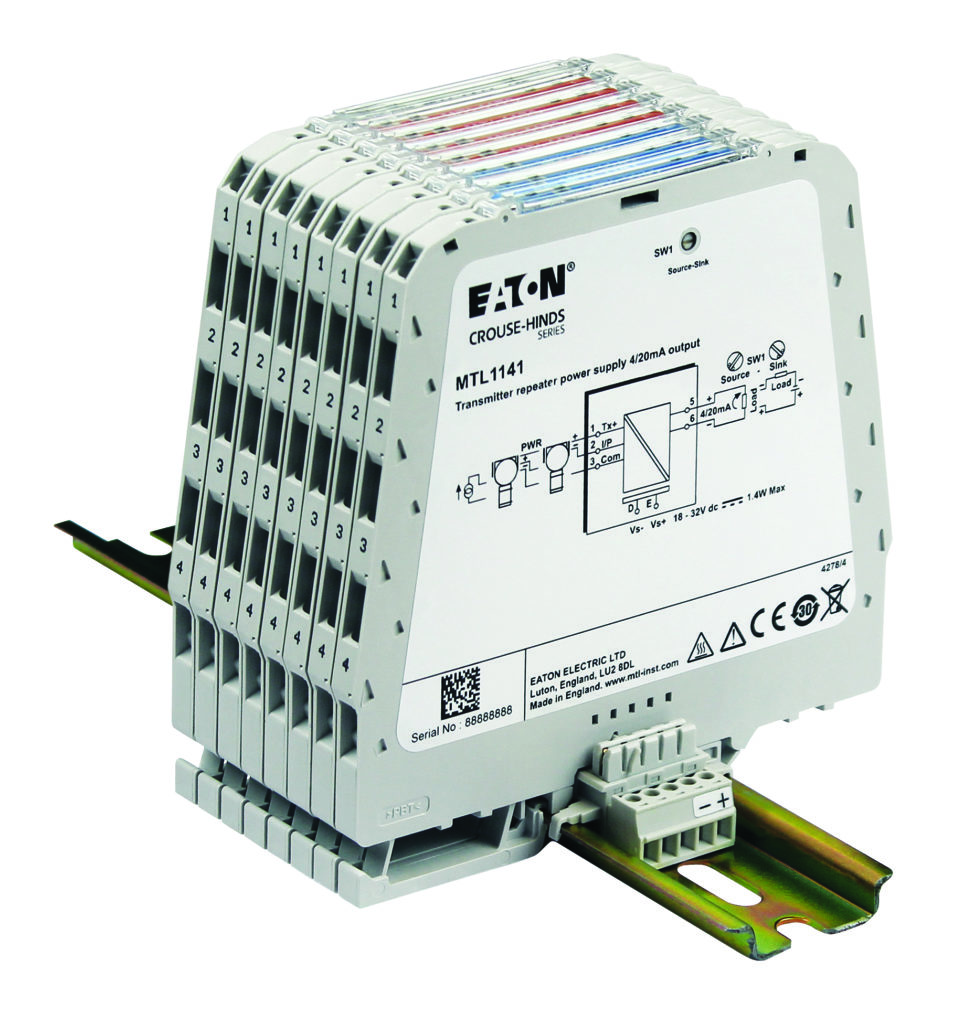

    Nová řada oddělovačů MTL1000 je určena na ochranu polní instrumentace a řídicích systémů. Nabízí bezpečný, spolehlivý a kvalitní přenos a přizpůsobení signálu. Napájecí sběrnice v DIN-liště a štíhlá konstrukce šetří místo v rozvaděči a náklady na instalaci. Napájecí modul MTL1991 umožňuje redundantní napájení s indikací poruchy.

    Product Code Description Downloads
    intrinsically safe logo Symbol denotes that the equipment is suitable for use in hazardous area applications.
    fsm logo Symbol denotes that the product has been assessed for functional safety applications
    INM1000 MTL1000 range – Instruction Manual Manual
    MTL1000 MTL1000 range – Common Specifications Datasheet
    MTL1141 1ch 2/3/4 wire transmitters Datasheet
    MTL1142 1 ch + smart 2 wire + 3/4 wire transmitters Datasheet
    MTL1143 1ch + smart 2 wire + 3/4 wire transmitters + Repeat output Datasheet
    MTL1144 Voltage/current input isolator Datasheet
    MTL1145 Loop powered current repeater Datasheet
    MTL1171 Thermocouple Input Converter Datasheet
    MTL1172 Resistance Temperature Device Input Converter Datasheet
    MTL1173 Potentiometer Input Converter Datasheet
    MTL1211 Switch / Proximity Detector with Line Fault Detection Datasheet
    MTL1249 Signal Converter – Voltage / Current Datasheet
    MTL1271 Loop powered thermocouple converter Datasheet
    MTL1272 Resistance Temperature Device Input Converter Datasheet
    MTL1321 new Signal converter and Trip Amplifier Datasheet
    MTL1341 new Transmitter repeater and Trip Amplifier Datasheet
    MTL1371 new Thermocouple input converter and Trip Amplifier Datasheet
    MTL1372 new RTD device input converter and Trip Amplifier Datasheet
    MTL1373 new Potentiometer input converter & Trip Amplifier Datasheet
    MTL1991 Power Feed and Alarm Module Datasheet

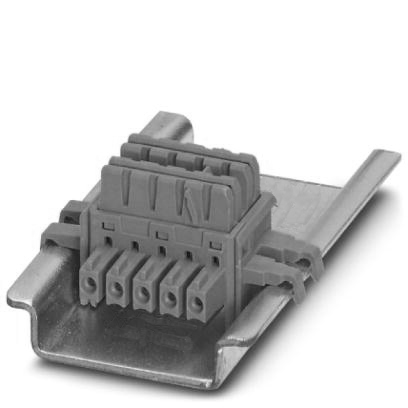

    • Vestavěná napájecí sběrnice snižuje náklady na napájecí vodiče až o 90%.
    • Značná úspora místa díky tloušťce modulů jen 6,2mm (resp. 17,5 mm pro MTL1300)
    • Možnost redundantního napájení pro zvýšení pohotovosti.
    • Signalizace stavu a poruchové relé pro rychlou údržbu
    • Vylepšení kvality signálu zdokonaluje řízení

    Aplikace související s výrobcem Eaton-MTL

    ilustrační obrázek aplikace Oddělení jiskrově bezpečných obvodů pomocí galvanických oddělovačů

    Oddělení jiskrově bezpečných obvodů pomocí galvanických oddělovačů

    Jedním ze způsobu oddělení jiskrově bezpečných obvodů od navazujících elektrických zařízení je použití galvanických oddělovačů.. Jiskrově bezpečné oddělovače  zajišťují nejenom ochranu proti výbuchu, ale také umožňují převod nebo rozdělení signálu. Zamezují také zkreslení nebo rušení signálů v obvodu.  Předností u tohoto jiskrově bezpečného rozhraní je, že na rozdíl od Zenerových bariér nevyžadují zemnění  a že vstup, výstup a pomocné napájení je vzájemně galvanicky oddělené.
