    MotorPurge Purge & Pressurization systems for large Ex p electric motors & generators

    Určeno do prostředí s nebezpečím výbuchu - Ex Expo Technologies Motor Purge Systems

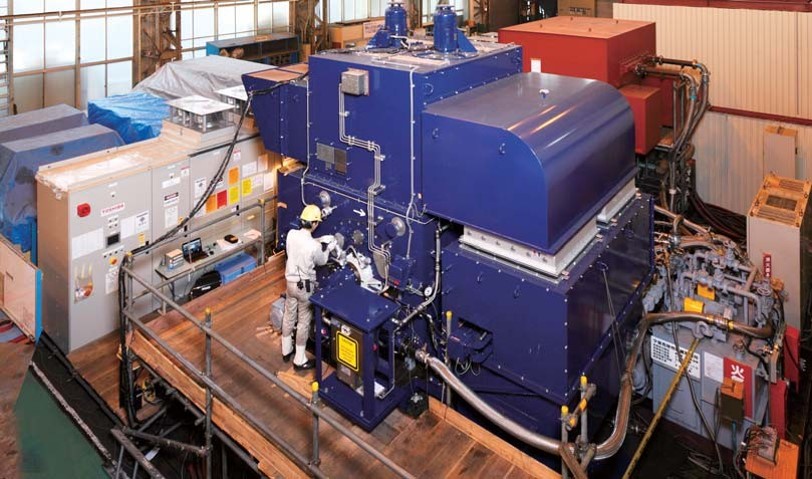

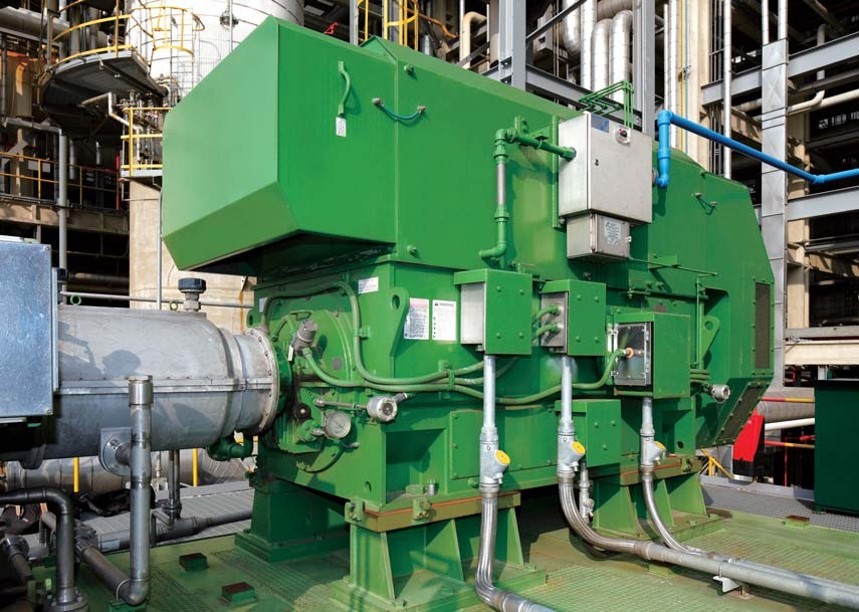

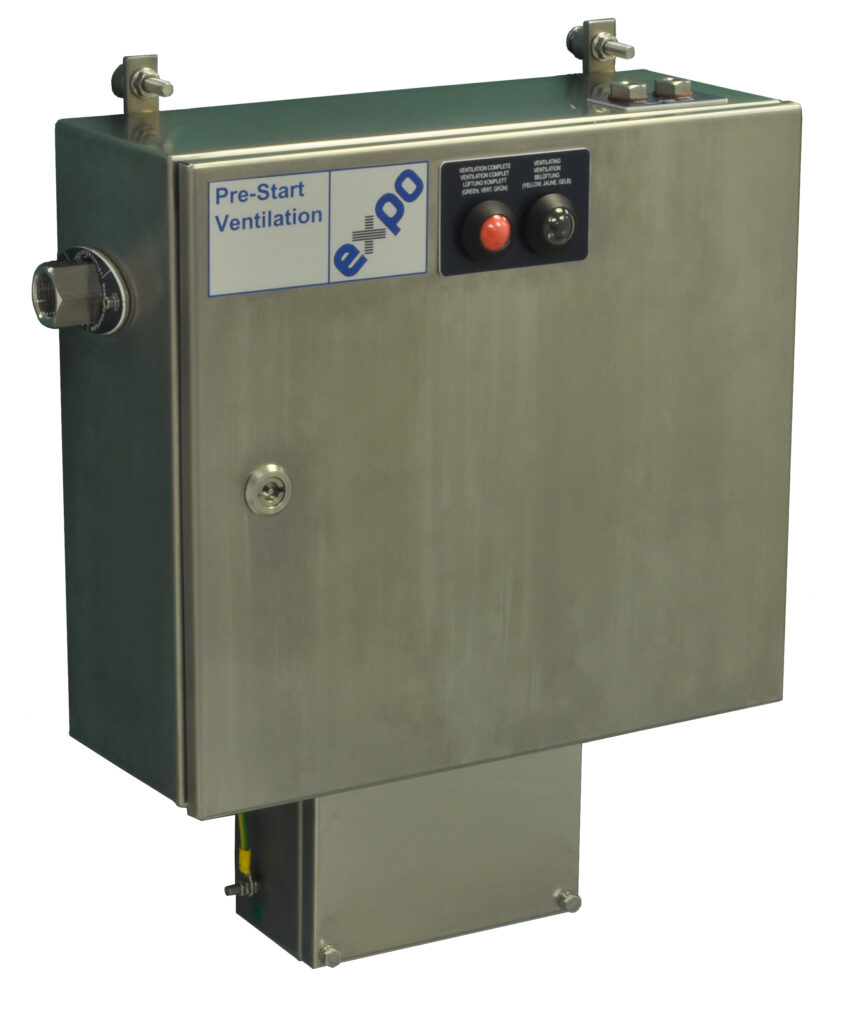

    Motor v závěru s vnitřním přetlakemMotor v závěru s vnitřním přetlakemPropláchnutí motoru před jeho spuštěním

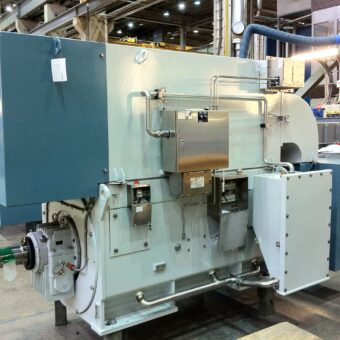

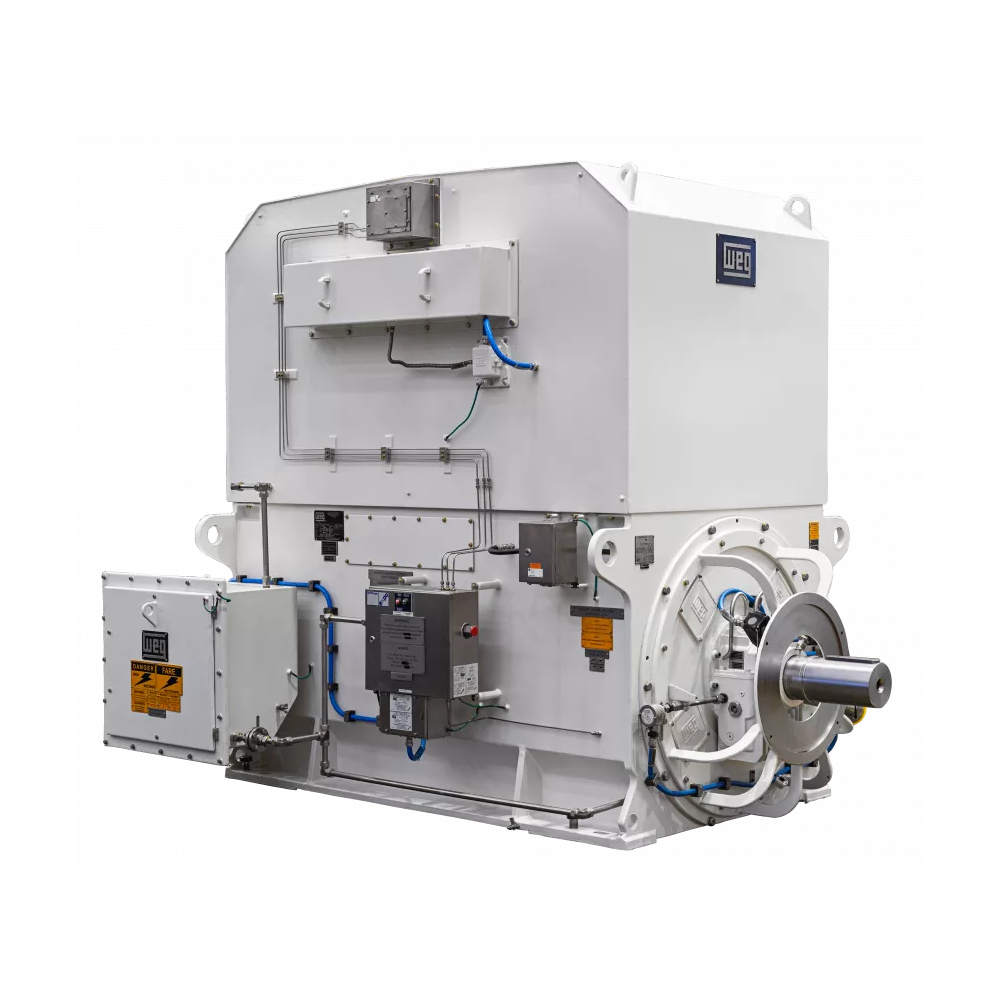

    Závěr s vnitřním přetlakem pro velké točivé stroje

    logo výrobce Expo Technologies
    Země původu - Země původu
    Země původu

    Expo Technologies specialisté

    Petr Nečas | +420 775 757 225 | pnecas@dex.cz
    Libor Dufek | +420 775 757 215 | ldufek@dex.cz

    Závěr s vnitřním přetlakem je ideální metodou ochrany v prostředí s nebezpečím výbuchu pro objemné točivé stroje, jako jsou motory nebo generátory. Jiné druhy ochrany (Ex d nebo Ex e) jsou buď neúnosně drahé, nebo nedosahují dostatečný stupeň ochrany pro zónu 1.

    Provětrání motoru čistým vzduchem a následné udržování mírného přetlaku během provozu dovoluje použít běžné materiály pro kryt motoru běžným způsobem za rozumnou cenu. Závěr s vnitřním přetlakem pro motory od EXPO Technologies má v sobě systém pro automatickou regulaci tlaku „Closed Loop Automatic Pressurisation System (CLAPS)“, který vyrovnává změny tlaku způsobené startem nebo změnami zátěže.

    MotorPurge má dvě části – řídicí jednotku a vypouštěcí ventil. Jsou navrženy s důrazem na jednoduchou montáž s minimem propojovacích trubiček. Celý systém je kompletně pneumatický včetně řídicí logiky.

    Doba proplachu se měří elektronickým časovačem, který může být napájen buď jiskrově bezpečnou baterií, nebo Pneumaticko-Elektrickým převodníkem.

    VlastnostiModelyDokumentace

    Systémy pro řízení provětrání a přetlaku umožní vašim motorům a generátorům splňovat

    • požadavky ATEX & IECEx pro zóny 1 & 2 a zóny 21 & 22;
    • požadavky NPFA pro skupinu I, kategorie 1 & 2 / zóna 1 & 2, skupinu II, kategorie 1 & 2 / zóna 21 / zóna 22
    • certifikace KOSHA, EAC a INMETRO

    Vlastnosti systémů

    • CLAPS (Uzavřený Automatický Systém Přetlakování) – eliminuje nechtěné výpadky motoru způsobené místními změnami tlaku v krytu
    • provětrání pro všechny velikosti motorů v rozmezí průtoku od 500 Nl/min do 14 000 Nl/min
    • standardní rozsah okolních teplot -20 °C až +55 °C; volitelně pro nízké teploty až do -60 °C a vysoké teploty až do +60 °C
    • časovač provětrání: nastavení přesné a opakovatelné doby provětrání až 99 minut; možnosti napájení z baterie nebo EPPS (elektro-pneumatického převodníku)
    • kryt z nerezové oceli 316L pro dlouhou životnost v drsných podmínkách
    • Ex e propojovací skříně a svorkovnice pro indikaci stavu systému a alarmů; volitelně také v provedení Ex i, Ex d
    Průtok proplachovacího plynu /
    velikost systému    		 Standardní teplota
    –20°C to +55°C    		 Nízká teplota
    –60°C to +55°C    		 Vysoká teplota
    –20°C to +60°C
    až 1500 Nl/min
    / velikost 3    		 D818 D660 D670
    až 6000 Nl/min
    / velikost 5    		 D758 D760 D770
    až 14,000 Nl/min
    / velikost 7    		 D808 D860 D870
