Popis

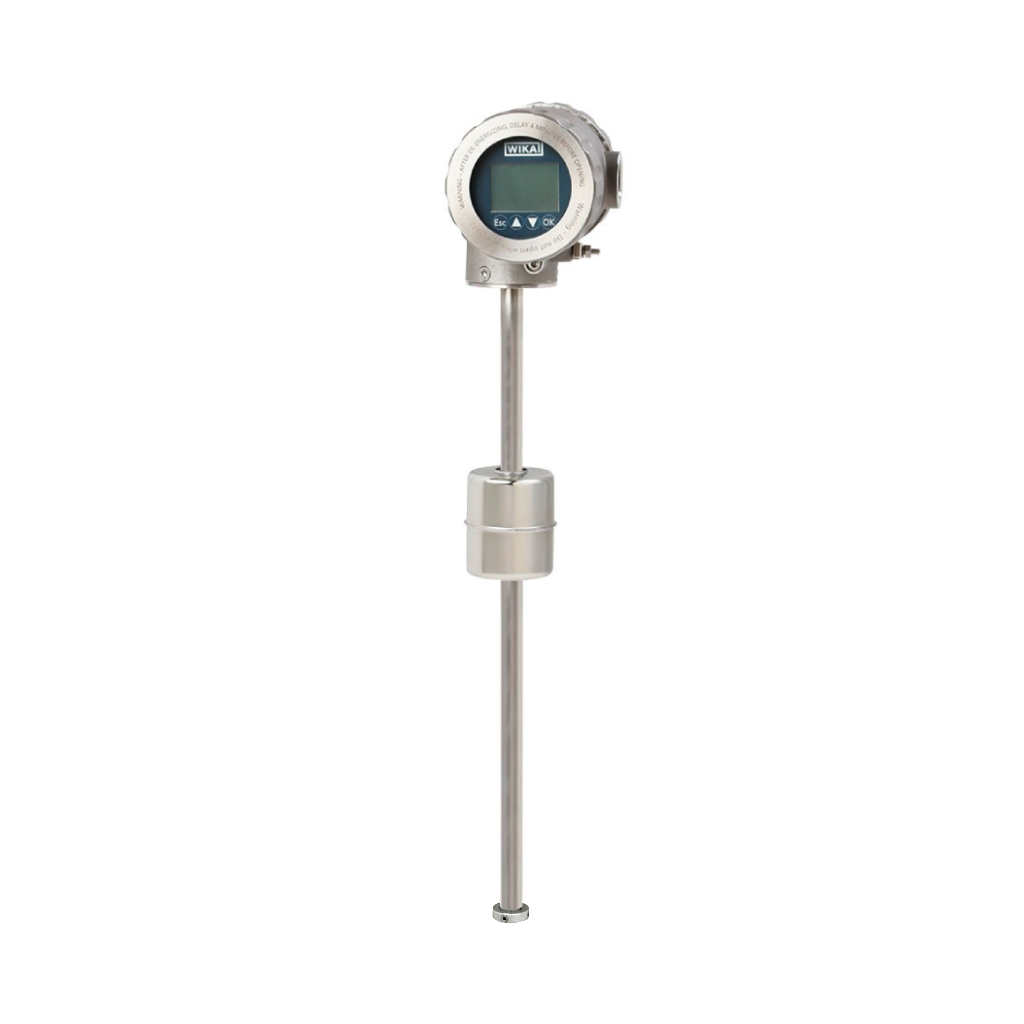

Magnetostrikční plovákový snímač hladiny model FLM-TB a FLM-TH od výrobce KSR Kuebler/WIKA je kontinuální měřicí zařízení, které se instaluje shora přímo do nádrže v místě měření. Jeho hlavní předností je velmi vysoké rozlišení detekce hladiny. Princip fungování vychází z pohybu plováku podél vodicí trubky, uvnitř které se nachází feromagnetická struna – tzv. vlnovod. Plovák obsahuje magnet, který vytváří podélné magnetické pole. Jakmile strunou projde elektrický impuls, vzniká druhé – radiální – magnetické pole. Vzájemné působení obou polí vyvolá torzní vlnění, které se šíří ke koncům struny. Na jednom konci se vlna pohltí, na druhém je zachycena snímací jednotkou a převedena na výstupní signál. Díky tomu je možné s vysokou přesností určit polohu plováku, a tím i výšku hladiny. Tento typ hladinoměru je vhodný i pro měření mezihladiny nebo procesů s intenzivním pěněním.

Snímač FLM-TB a FLM-TH je vybaven integrovaným displejem s volitelným vyhříváním pro přímé zobrazení měřených hodnot a je konstruován tak, aby byl bezpečně použitelný i v prostředí s nebezpečím výbuchu (Ex prostředí – zóna 0 a 1).

Vlastnosti

• spojité měření výšky hladiny (mezihladiny), standardně do výšky 6 m
• výstupní signál 4 – 20 mA s HART^® ver. 6
• rozlišení ±0,2 mm
• zobrazení měřené hodnoty přímo na displeji snímače
• individuální konstrukce na přání zákazníka
• použití pro teploty -65 °C až +450 °C, provozní tlak vakuum až 8 MPa, hustota ρ ≥ 400 kg/m³ (dle provedení)
• materiál nerez 316Ti
• procesní připojení přírubou nebo šroubením
• možnost kombinace s teplotním snímačem
• certifikáty: ATEX (Ex i/Ex d), UKCA, IECEx, 3-A, EAC a PAC
• možnost rozšíření standardní záruky
• krytí IP68

Použití

• měření hladiny téměř všech kapalin
• chemický a petrochemický průmysl
• výroba energie, elektrárny
• úprava užitkové a pitné vody
• potravinářský a nápojový průmysl
• farmacie
