Magnetostrikční snímač hladiny FLM

logo D-Ex info@dex.cz | +420 541 423 211

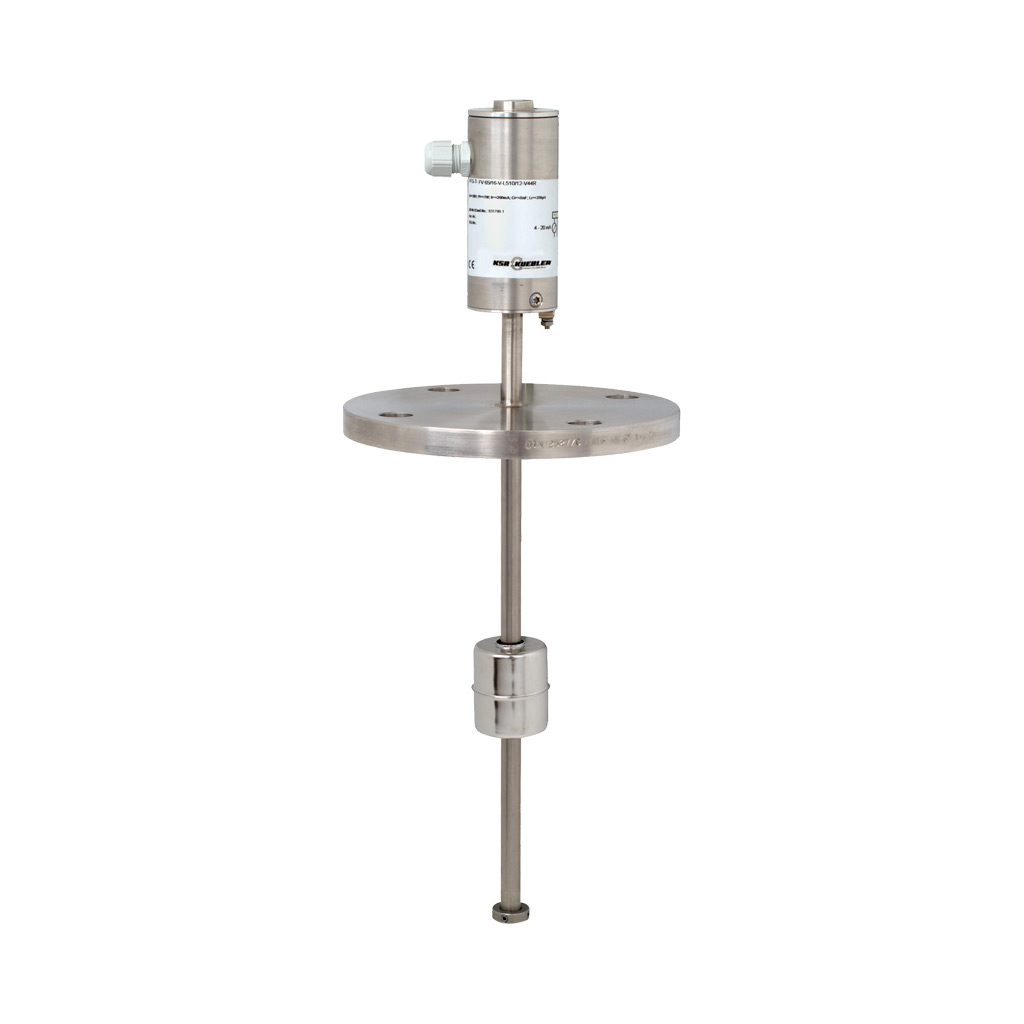

  • Magnetostrikční snímač hladiny FLM Magnetostrictive level transmitter FLM with high-resolution measurement principle

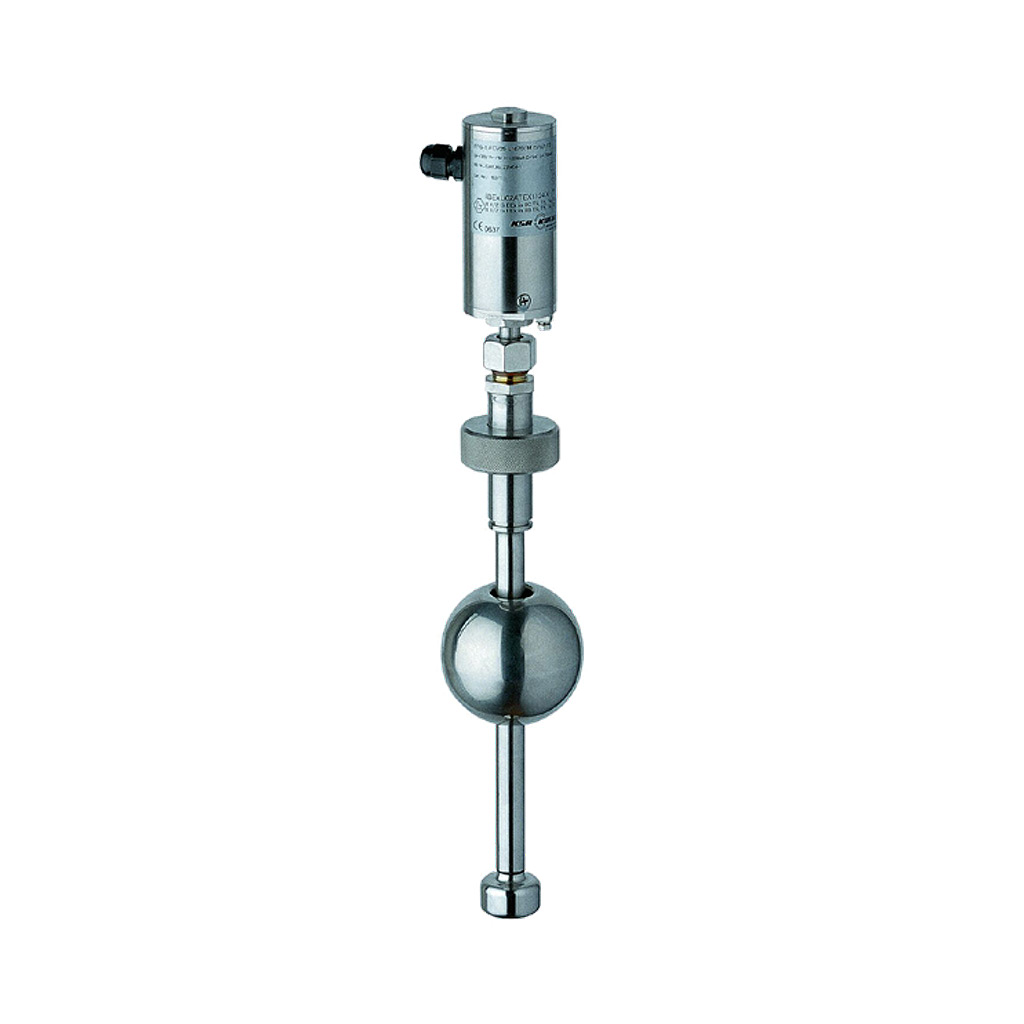

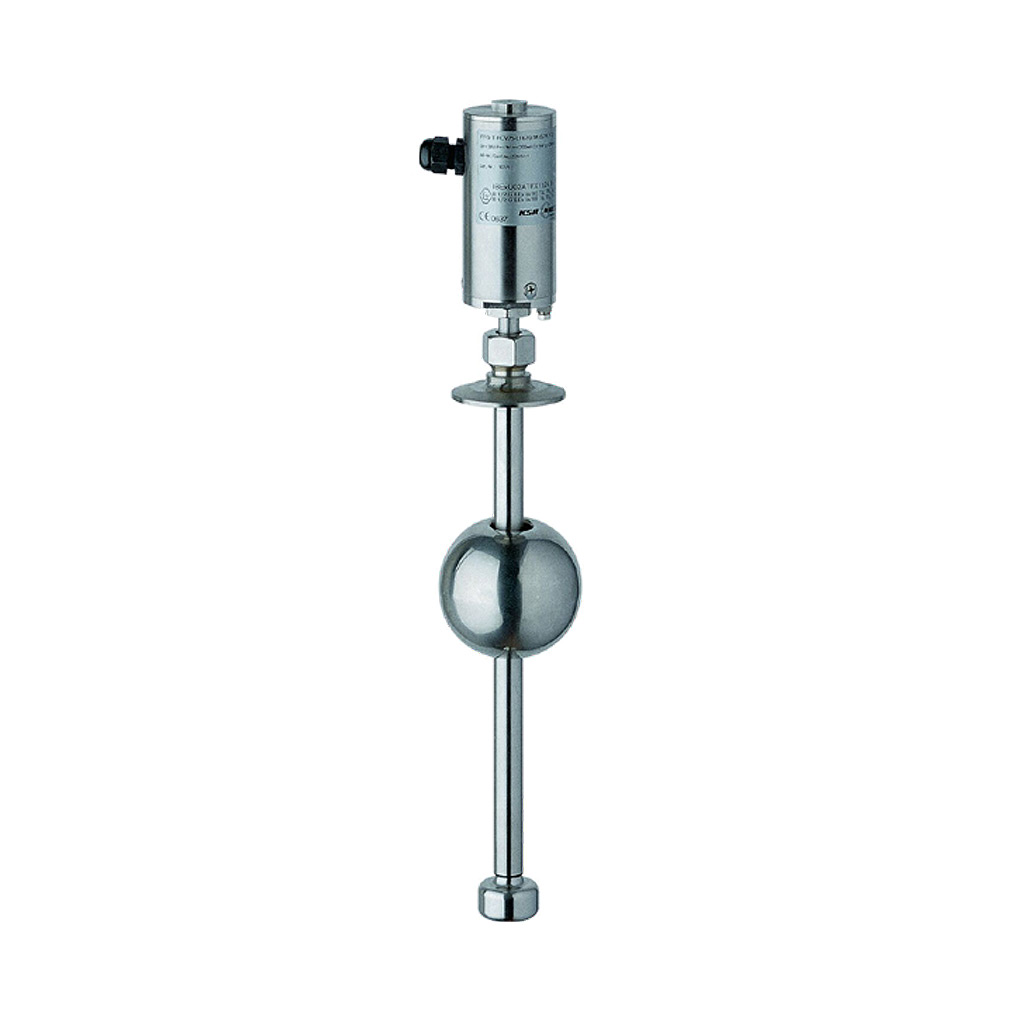

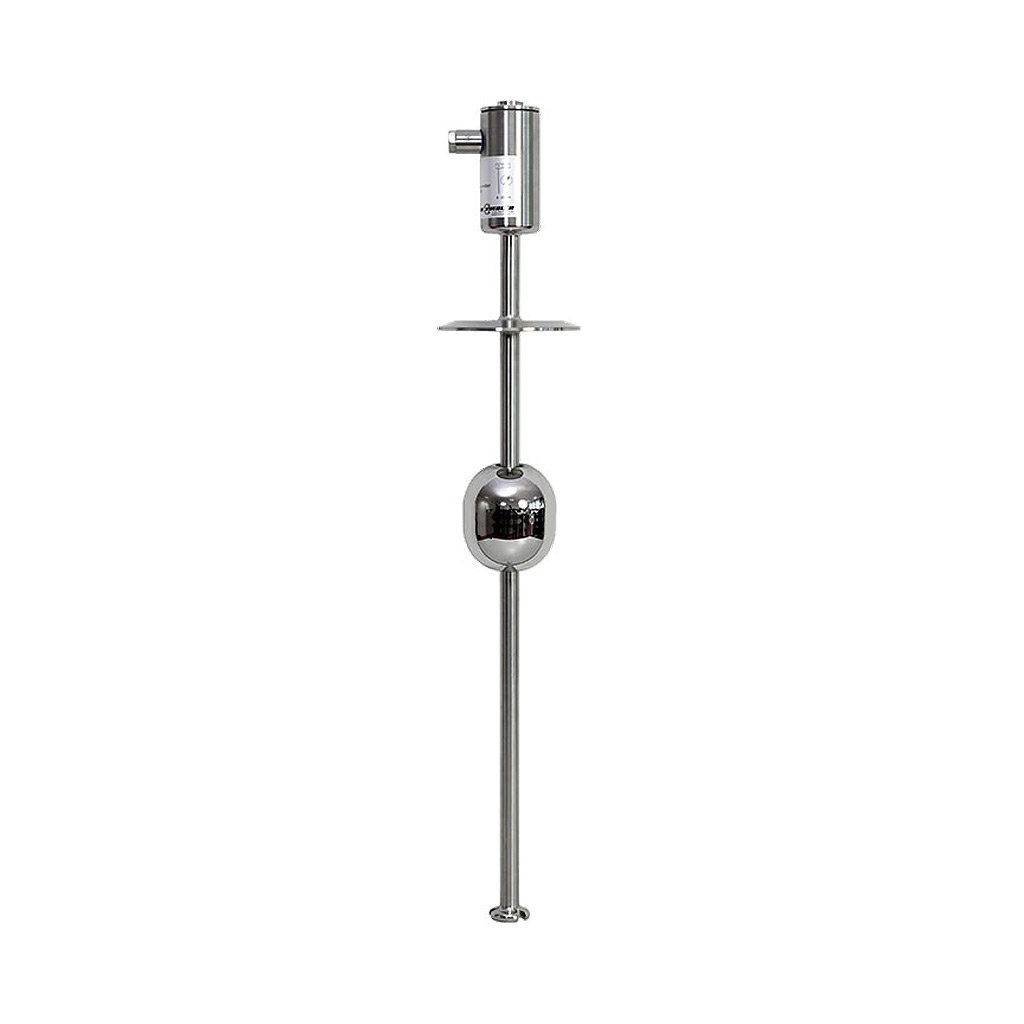

    Určeno do prostředí s nebezpečím výbuchu - Exprodloužená záruka 24 mesíců Magnetostrikční plovákový snímač hladiny

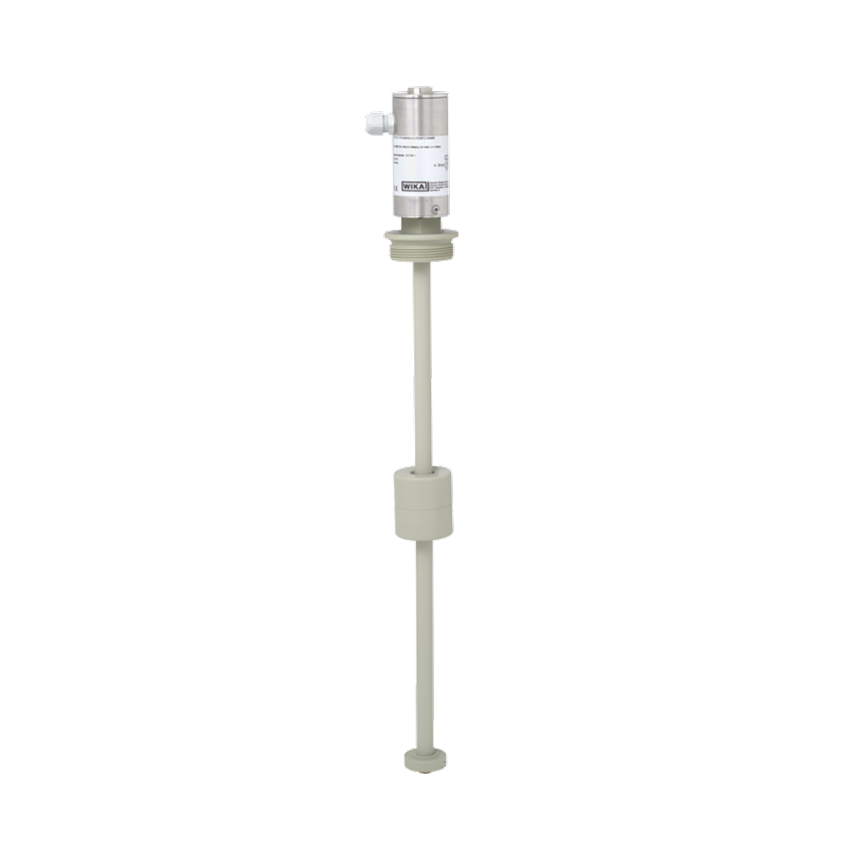

    Magnetostrikční snímač FLM-P - plastové provedeníMagnetostrikční plovákový snímač hladinyMagnetostrikční plovákový snímač hladinyMagnetostrikční plovákový snímač hladiny

    Průmyslový magnetostrikční plovákový kontinuální snímač pro monitorování výšky hladiny kapalin.

    Země původu - Země původu
    Země původu

    KSR Kuebler specialista

    • ikona parametru hustotaHustota: 400 kg/m3
    • ikona parametru teplotaTeplota: -90 °C až +450 °C
    • ikona parametru tlakTlak: vakuum až 10 MPa
    • ikona parametru výstupVýstup: elektrický spojitý
    • ikona parametru přesnostPřesnost: < ±0,5 mm (při rozlišení < 0,1 mm)
    • ikona parametru ---HART® ver. 6 a 7
    • ikona parametru ---Integrita bezpečnosti: SIL2 až SIL3
    • ikona parametru materiálMateriál: 316L, 316Ti, Titan Gr.2, PVDF, PP
    • ikona parametru krytíKrytí: IP67 - IP68

    Modely snímačů

    FLM-S (FFG-P) – standardní
    FLM-T (FFG-T) – vysokoteplotní
    FLM-P (FFG-TP) – plastové
    FLM-H – hygienické

    Logo WIKA
    KSR KUEBLER Niveau-Messtechnik GmbH je členem WIKA Group.

    Popis

    Magnetostrikční plovákový snímač hladiny model FLM od výrobce KSR Kuebler/WIKA je kontinuální hladinoměr umístěný shora do nádrže přímo v prostoru měření. Vyznačuje se velmi vysokým rozlišením snímání. Tyto snímače jsou založeny na principu pohybu plováku podél vodící trubky, uvnitř které je umístěna feromagnetická struna (vlnovod). Plovák s vestavěným magnetem vytváří ve struně podélné magnetické pole. Jakmile začne strunou procházet elektrický impuls, vznikne okolo ní druhé magnetické pole, které je radiální. Protnutím obou magnetických polí je generováno torzní vlnění – impuls, který se přenáší konstantní rychlostí od měřeného místa k oběma koncům struny. Na jednom jejím konci je utlumený, na druhém se ve snímací hlavici převede na výstupní signál. S vysokou přesností je tak vyhodnocena poloha plováku.


    Vlastnosti

    • spojité měření výšky hladiny (mezihladiny), standardně do výšky 6 m
    • výstupní signál 4 – 20 mA s HART® (ver. 6 a 7)
    • rozlišení < 0,1 mm
    • možnost zobrazení měřené hodnoty přímo na displeji snímače číslicově nebo sloupcovým grafem
    • individuální konstrukce na přání zákazníka
    • použití pro teploty -90 °C až +450 °C, provozní tlak vakuum až 10 MPa, hustota ρ ≥ 400 kg/m3
    • materiál nerez 316L, 316Ti, Titan Gr.2, plast PVDF, PP
    • procesní připojení přírubou nebo šroubením
    • certifikáty: ATEX (Ex i/Ex d), EAC (TR CU), DNV, do potravinářství (3-A)
    • krytí IP67 – IP68

    Použití

    • měření hladiny téměř všech kapalin vysokou přesností
    • přesné sledování hladiny v nádržích pro pohonné hmoty
    • chemický a petrochemický průmysl
    • výroba energie, elektrárny
    • úprava užitkové a pitné vody
    • potravinářský a nápojový průmysl

    Logo Ex
    Hladinoměry FLM mohou být dodány v provedení pro montáž do prostředí s nebezpečím výbuchu (Ex).



    Displej BA304G (Ex) a BA504G

    Model BA304G a BA504G

    Externí displej pro montáž na stěnu

    Pro kontinuální snímač FLR a FLM

    katalogový liststránka produktu


    Externí displej pro montáž na stěnu nebo pomocí třmenu na konstrukci slouží jako zobrazovač hodnot převodníku snímačů FLM. Displej se 4 velkými číslicemi je napájený z proudové smyčky. Jeho vysokou odolnost IP66 zaručuje robustní pouzdro z kompozitu GRP nebo nerezové oceli. K dispozici jsou i verze pro snímače s jiskrovou bezpečností a pevným závěrem.

    Tvorba objednacího kódu

    1 2 3 4 5 6 7 8 9
    FFG-TN FV 50/16/C V L950/M800 12 V44R Ex

    Magnetostrikční snímač hladiny FLM

    1. typ
    2. materiál a typ krabice elektrického připojení
    3. procesní připojení
    4. materiál vodící trubky
    5. délka, měřicí rozsah
    6. průměr vodící trubky
    7. plovák
    8. schválení (volitelné)

    Příklady kódů

    FFG-PD-RV1,5″-VL300/M208/14-V44A-Ex
    FFG-TN-RV1/2″-VL1.100/M1.005/12-V62A-Ex
    FFG-P.22H2ON-UTB24-1.150INTF
    FFG-PD-NPTV2″-VL2.025/M1.600/14-V44A
    FFG-TN-FPPEN80/16/B1-PPL3.150/M3.060/20-PP80A

    Podrobný dokument věnovaný tvorbě objednacího kódu naleznete v záložce Dokumentace.
