Magnetický spínač MSA

logo D-Ex info@dex.cz | +420 541 423 211
  • Magnetický spínač MSA Magnetic switch MSA

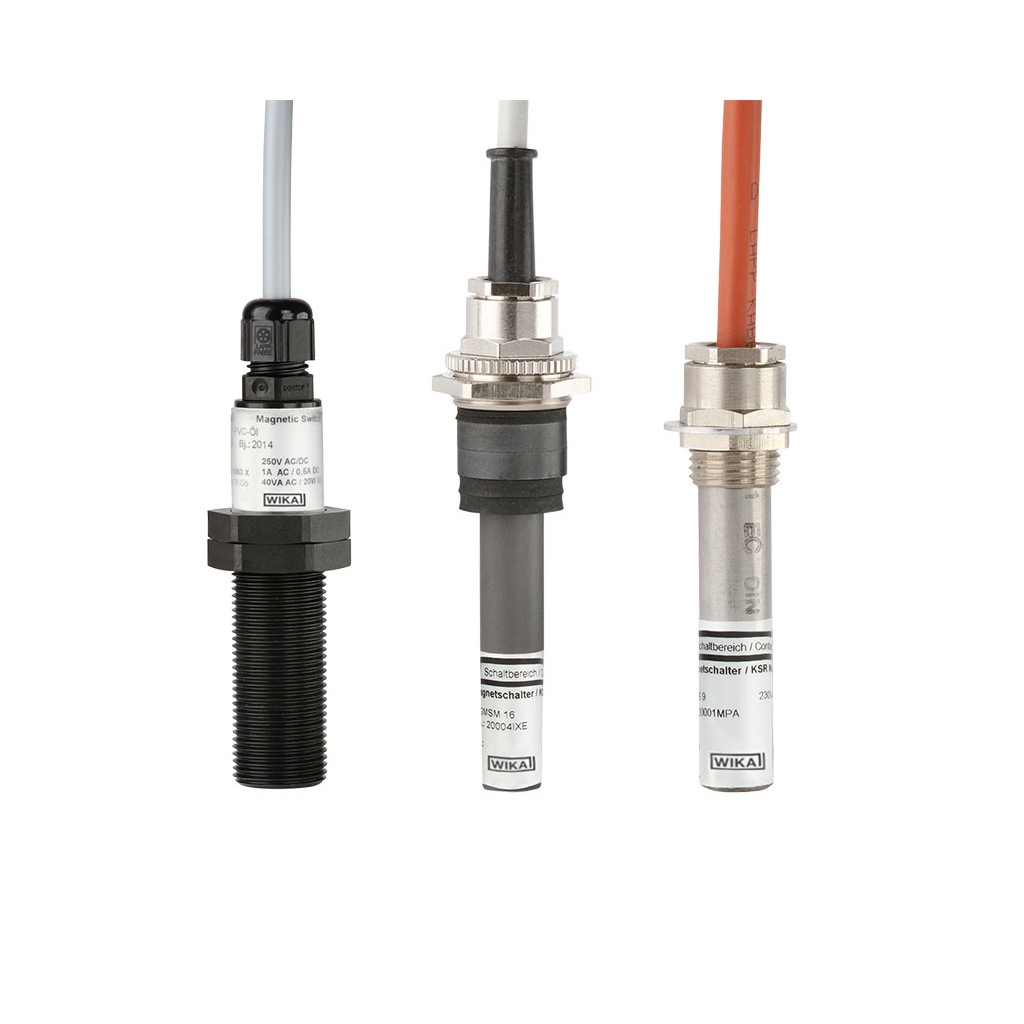

    Magnetický spínač
    Permanentní magnet pro magnetický spínač

    Průmyslový magnetický spínač pro monitorování a snímání polohy pohyblivých součástí.

    Země původu - Země původu
    Země původu

    KSR Kuebler specialista

    • ikona parametru ---Hystereze: 3 až 5 mm
    • ikona parametru teplotaTeplota: -10 °C až +80 °C
    • ikona parametru ---Frekvence spínání: až 1000 Hz
    • ikona parametru výstupVýstup: elektrický binární (bistabilní/monostabilní)
    • ikona parametru ---Kontakt: 1× SPST/SPDT
    • ikona parametru krytíKrytí: IP 54 až 65

    Modely spínačů

    MSA-VS
    MSA-MR/KR
    MSA-KW
    MSA-GM
    MSA-DR/DW/DG
    MSA-FK/FL/FW/FG
    MSA-EV

    Logo WIKA
    KSR KUEBLER Niveau-Messtechnik GmbH je členem WIKA Group.

    Popis

    Magnetický spínač model MSA od výrobce KSR Kuebler/WIKA je jednoduché zařízení, které se skládá z plochého jazýčkového kontaktu, ovládaného permanentním magnetem. Při přiblížení magnetu dojde ve spínači ke spojení, resp. rozpojení nebo přepnutí daného kontaktu, čímž dojde k signalizaci změny stavu.


    Vlastnosti

    • více než 100 různých typů provedení
    • tělo spínače z nerezové oceli, mosazi, hliníku nebo plastu
    • monostabilní, bistabilní a polarizované verze
    • spínací, rozpínací a přepínací kontakty
    • montáž v jakékoliv poloze
    • stabilní spínací bod s opakovatelnou přesností sepnutí ± 0,01 mm
    • certifikáty: CE, EAC, UKCA

    Použití

    • generátor a čítač pulzů (otáček, zdvihu pístu)
    • monitoring strojů (provozní vs. klidový stav)
    • řízení obráběcích a tvářecích strojů
    • plnící váhy, rezonanční dopravníky

    Logo Ex
    Spínače MSA bylo možné dodat v provedení pro montáž do prostředí s nebezpečím výbuchu (Ex) do 31.07.2019.

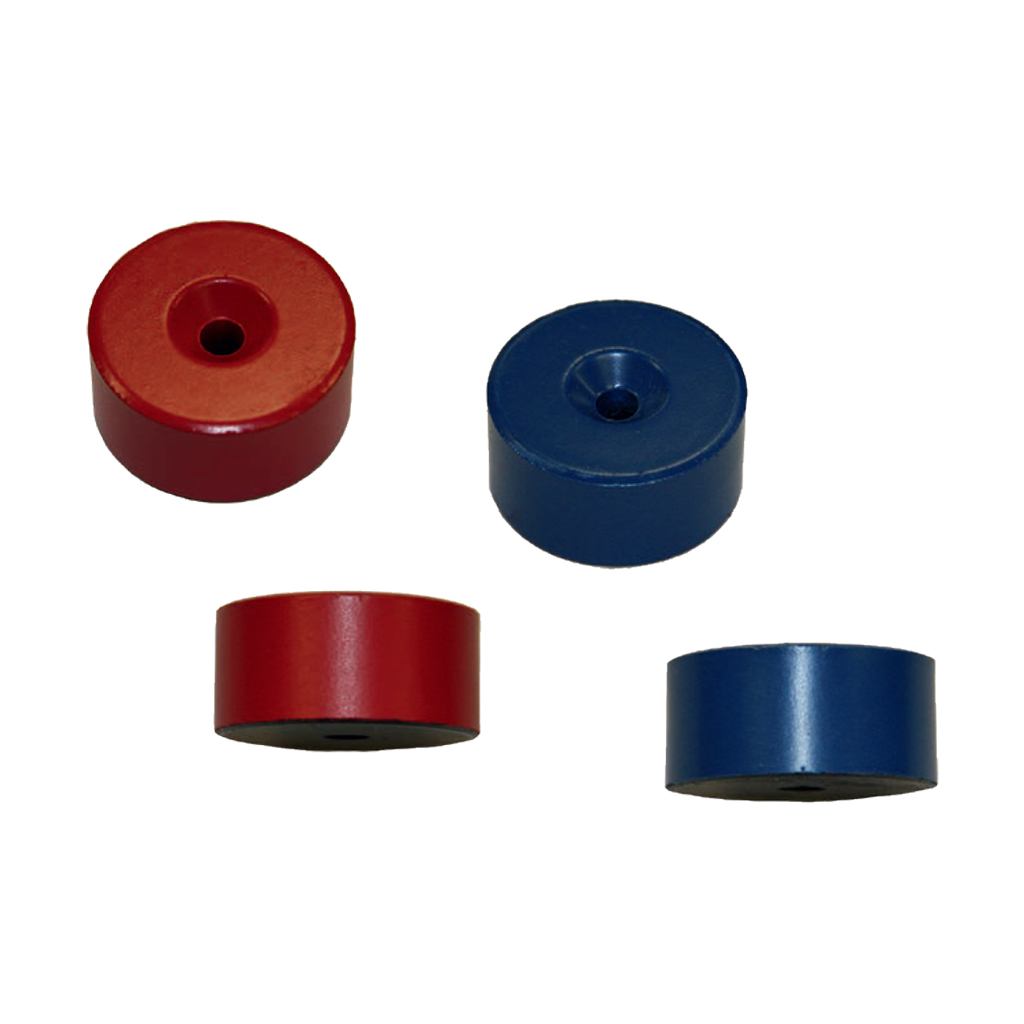

    Permanentní magnet M x pro magnetický spínač MSA

    Model M x

    Permanentní magnet

    Pro magnetický spínač MSA


    Permanentní magnet pro ovládání jazýčkového kontaktu magnetického spínače MSA, dodáván je v červené a modré variantě dle orientace magnetického pólu, ve velikostech M 0 (15 x 4 x 6 mm) až M 3 (30 x 6 x 15 mm).

    Aplikace související s výrobcem KSR Kuebler

    ilustrační obrázek aplikace Monitorování výšky hladiny v čističkách odpadních vod

    Monitorování výšky hladiny v čističkách odpadních vod

    V čističkách odpadních vod se obvykle monitoruje výška hladiny vody v nádrži za účelem správného řízení a provozu čističky. Existuje několik způsobů, jak lze výšku hladiny v nádržích sledovat. Jeden z nejstarších, nejjednodušších a nejspolehlivějších způsobů limitního měření výšky hladiny v nádrži je pomocí závěsného plovákového spínače.

    ilustrační obrázek aplikace Hlídání minimální hladiny oleje ve zhášecí tlumivce zemního spojení

    Hlídání minimální hladiny oleje ve zhášecí tlumivce zemního spojení

    Zhášecí tlumivka zemního spojení slouží k odstranění nežádoucích vln v elektrickém napětí, které mohou vznikat při přechodu mezi různými zdroji energie nebo při připojení velkých zatěžovacích zdrojů. Minimální hladina oleje ve zhášecí tlumivce zemního spojení je nezbytná pro její správnou funkci a ochranu před poškozením. Pokud je hladina oleje příliš nízká, může dojít k přehřátí a poškození tlumivky. Hladinu oleje proto musíme pravidelně kontrolovat a případně ji doplňovat, pokud je to nutné.

    ilustrační obrázek aplikace Monitorování minimální a maximální výšky hladiny u nádrží pohonných hmot

    Monitorování minimální a maximální výšky hladiny u nádrží pohonných hmot

    Sledování minimální a maximální hladiny paliva v nádržích je důležité z několika důvodů. Hlídáním minimální hladiny je zajištěna informace, že jsou k dispozici dostatečné zásoby paliva a hlídáním maximální hladiny je naopak zajištěna informace, že nedošlo k přeplnění nádrže a nehrozí tak únik pohonných hmot, který může zapříčinit negativní dopady na životní prostředí. Typicky se s touto aplikací můžeme setkat u nádrží čerpacích stanic pohonných hmot.

    ilustrační obrázek aplikace Měření výšky hladiny v kondenzačních nádržích parních turbín

    Měření výšky hladiny v kondenzačních nádržích parních turbín

    Parní turbína je nejpoužívanější tepelný rotační lopatkový motor sloužící k přeměně vnitřní energie páry na mechanickou energii. Moderní energetická turbína sestává z několika technologických uzlů a jedním z těchto uzlů je i kondenzační nádrž. Ta slouží jako tepelný výměník, kde dochází ke kondenzaci páry, vystupující z koncových dílů turbíny, na kapalný vodní kondenzát.
