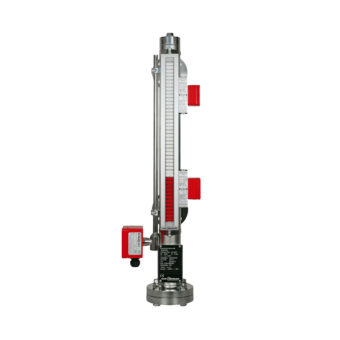

Magnetický obtokový stavoznak BNA – Bazar Bypass level indicator BNA with magnetic display
Hladinoměr, který zobrazuje výšku hladiny v místě měření bez potřeby napájecího zdroje.
KSR Kuebler specialista
Hustota: 950 kg/m3 (min. 830 kg/m3)
Teplota: -10 °C až +100 °C
Tlak: vakuum až 1,6 MPa
Výstup: vizuální, elektrický
HART® ver. 5
Materiál: 316Ti (EN 1.4571)
Model hladinoměru
Magnetický obtokový stavoznak BNA-S
![](https://www.dex.cz/uploads/2024/01/Magneticky_obtokovy_stavoznak_BNA_bazar-scaled.jpg)
Magnetický obtokový stavoznak BNA-S
Komora: OD 60,3 x 2 mm, nerezová ocel 316Ti (EN 1.4571)
Procesní připojení: Příruba s nákružkem EN 1092-1 DN 25 PN 16 Form E (alt. DIN V13)
Připojení: boční (12.00 hod)
Rozteč připojení (střed-střed): 2250 mm
Měřicí rozsah: 2250 mm
Plovák: ZVSS185/PN25/R48H
Hustota média: 950 kg/m³ (min. 830 kg/m³)
Teplotní rozsah: -10 °C … 100°C
Pracovní tlak: 16,0 bar
Testovací tlak: 24 bar
Ukončení komory nahoře: Navařené víčko
Ukončení komory dole: Příruba KSR o velikosti OD 130 mm (pro vložení plováku)
Odvzdušnění: Zátka BSP 1/2″ (G-závit)
Odkalení: Zátka BSP 1/2″ (G-závit)
Tlumení pádu plováku: Tlumící pružina dole, s PTFE krytem
Těsnění: Ploché, Klingersil C4500
Šrouby: metrické, z nerezové oceli 316 (1.4404 / A4-70)
Vzdálenost nad horním procesním připojením (T): 100 mm
Vzdálenost pod spodním procesním připojením (U): 200 mm
Boční vzdálenost (X): 90 mm
Typový štítek: Hliníkový, gravírovaný
Hmotnost: 20,2 kg
MRA-M2.250
Magnetická zobrazovací lišta BMD
Materiál pouzdra: Eloxovaný hliník
Indikační elementy: Plastové válečky (Crastin® PBT)
Barva indikačních elementů: Červená & Bílá
Prosklení lišty: Makrolon PC
Měřicí rozsah: 2250 mm
MG-AUVK10/T32-L2400/M2250/14
Kontinuální odporový snímač BLR
Měřicí princip: Jazýčkové kontakty s odporovou dekádou
Připojovací krabice: hliníková, čtvercová
Kabelová vývodka: M20 x 1,5 mm
Stupeň krytí IP: Odolnost vůči prachu a vodě podle IP65
Orientace připojovací krabice: Umístění dole
Převodník: T32 – 2 vodičový, HART® programovatelný
Výstupní signál: 4-20 mA HART® komunikací
Napájecí napětí: 10,5-30 VDC, napájené smyčkou
Měřicí rozsah: 2250 mm
Rozlišení: 10 mm
Délka snímače: 2400 mm
Další informace naleznete na stránce produktu Magnetický obtokový stavoznak BNA.
