  • Magnetická zobrazovací lišta BMD Magnetic display BMD for bypass level indicators

    Určeno do prostředí s nebezpečím výbuchu - Exprodloužená záruka 24 mesíců Magnetická zobrazovací lišta pro stavoznak

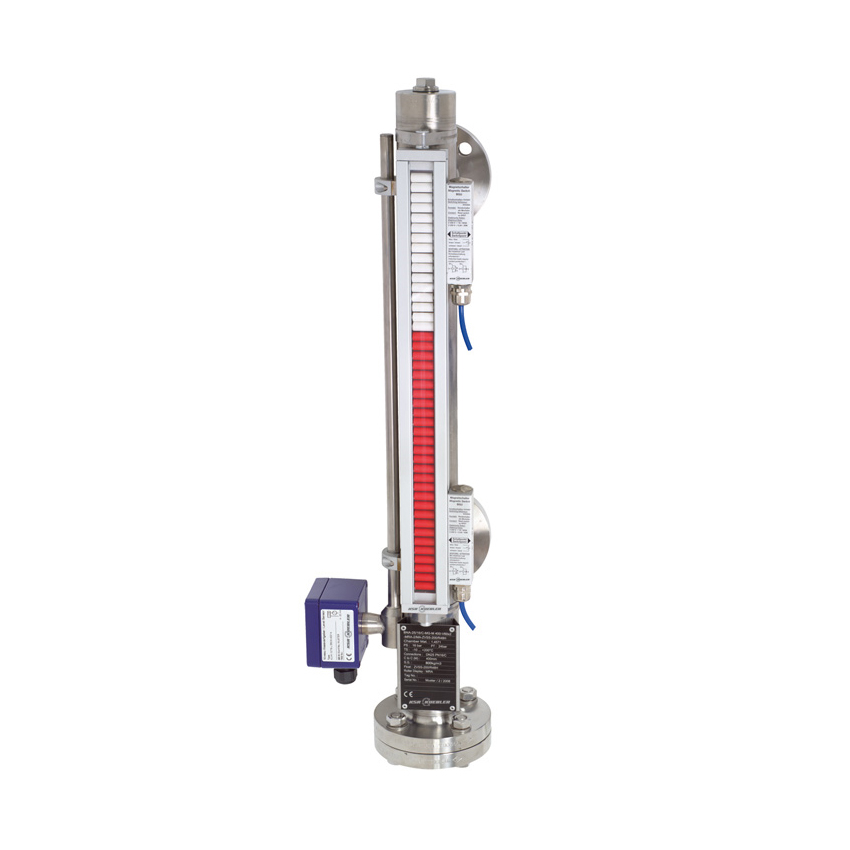

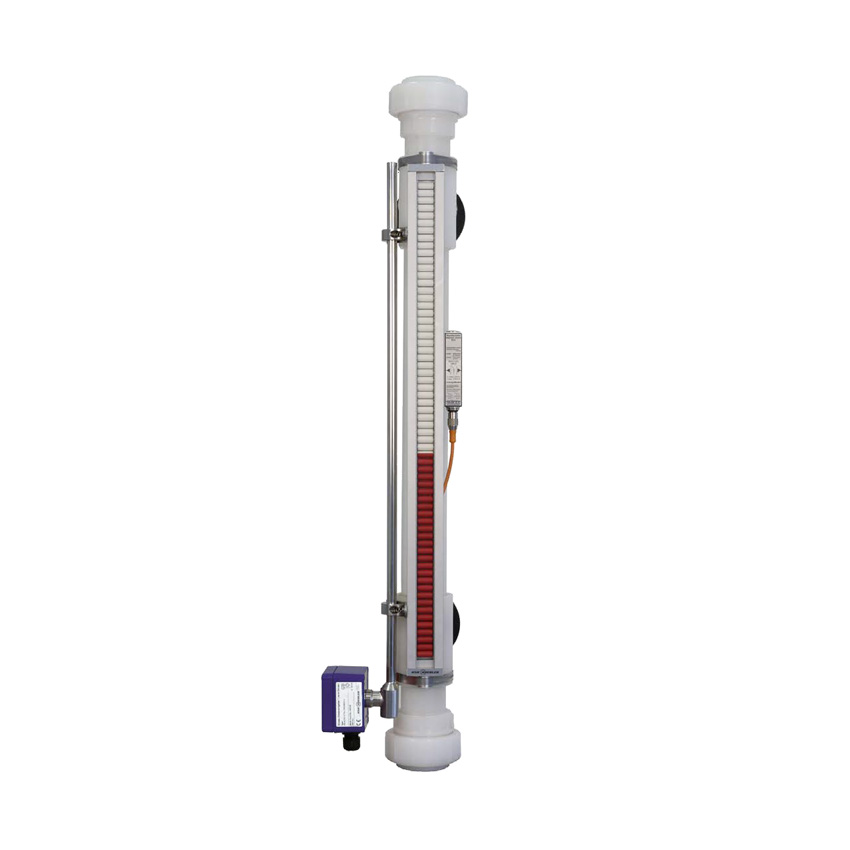

    Magnetický obtokový stavoznak BNA-S od výrobce KSR Kuebler/WIKA s kontinuálním odporovým snímačem BLR a limitními spínači BGUMagnetický obtokový stavoznak BNA-S od výrobce KSR Kuebler/WIKA se žluto-černou zobrazovací lištouMagnetický obtokový stavoznak BNA-P (plastové provedení) od výrobce KSR Kuebler/WIKA s kontinuálním odporovým snímačem BLRMagnetický stavoznak s horní montáží KSR Kuebler, model UTN

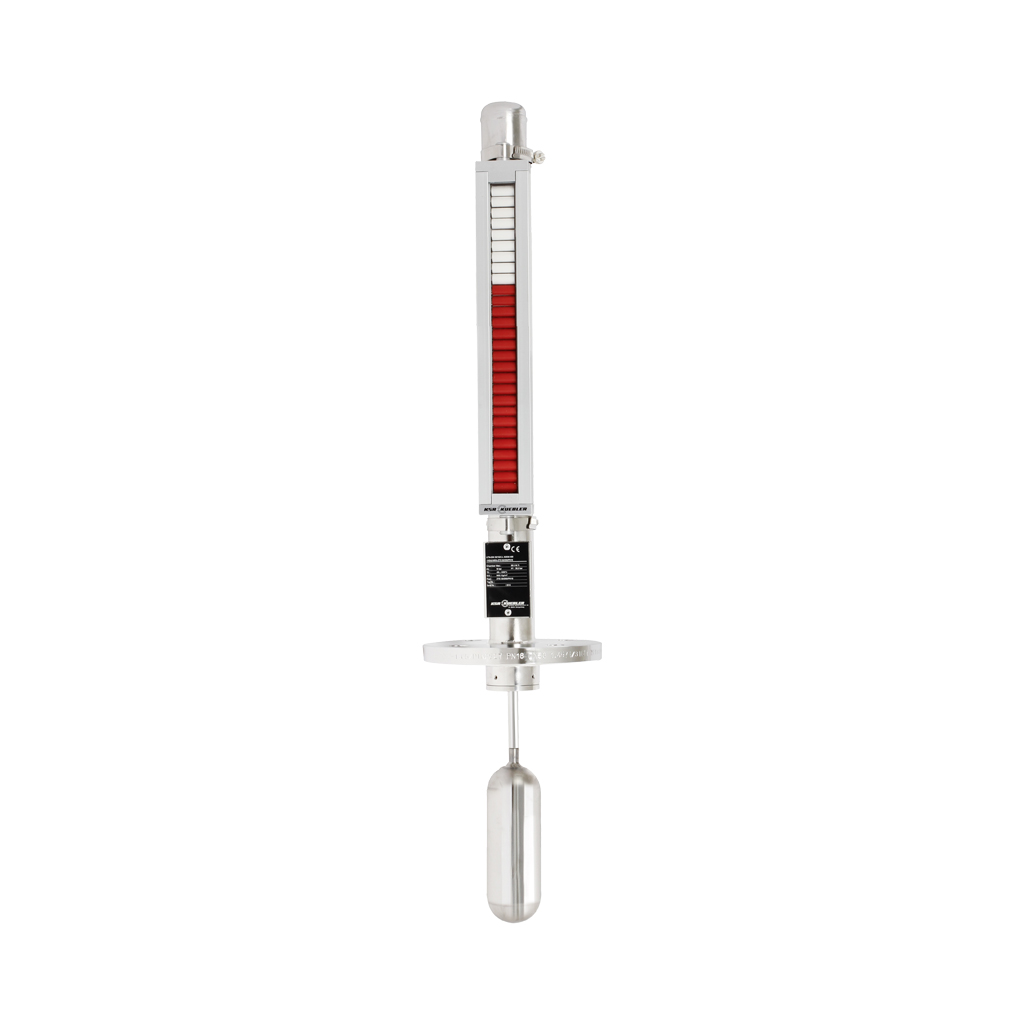

    Magnetický stavoznak s horní montáží KSR Kuebler, model UTN

    Magnetická zobrazovací lišta pro nepřetržitou vizuální indikaci hladiny.

    Země původu - Země původu
    Země původu

    KSR Kuebler specialista

    • ikona parametru délkaDélka: 180 mm až 6 000 mm
    • ikona parametru teplotaTeplota: -200 °C až +450 °C
    • ikona parametru výstupVýstup: vizuální
    • ikona parametru materiálMateriál: hliníková slitina, nerez (pouzdro)
    • ikona parametru ---Osvětlení: přídavné LED (včetně zajištěného provedení Ex e)
    • ikona parametru krytíKrytí: IP65 - IP68

    Modely zobrazovacích lišt

    BMD-SA (hliníkové pouzdro, platové válečky)
    BMD-SR (nerezové pouzdro, plastové válečky)
    BMD-FA (hliníkové pouzdro, nerezové klapky)
    BMD-FR (nerezové pouzdro, nerezové klapky)
    BMD-SS (nerezové pouzdro, plastové válečky, hermeticky utěsněna)
    BMD-FS (nerezové pouzdro, nerezové klapky, hermeticky utěsněna)

    Logo WIKA
    KSR KUEBLER Niveau-Messtechnik GmbH je členem WIKA Group.

    Popis

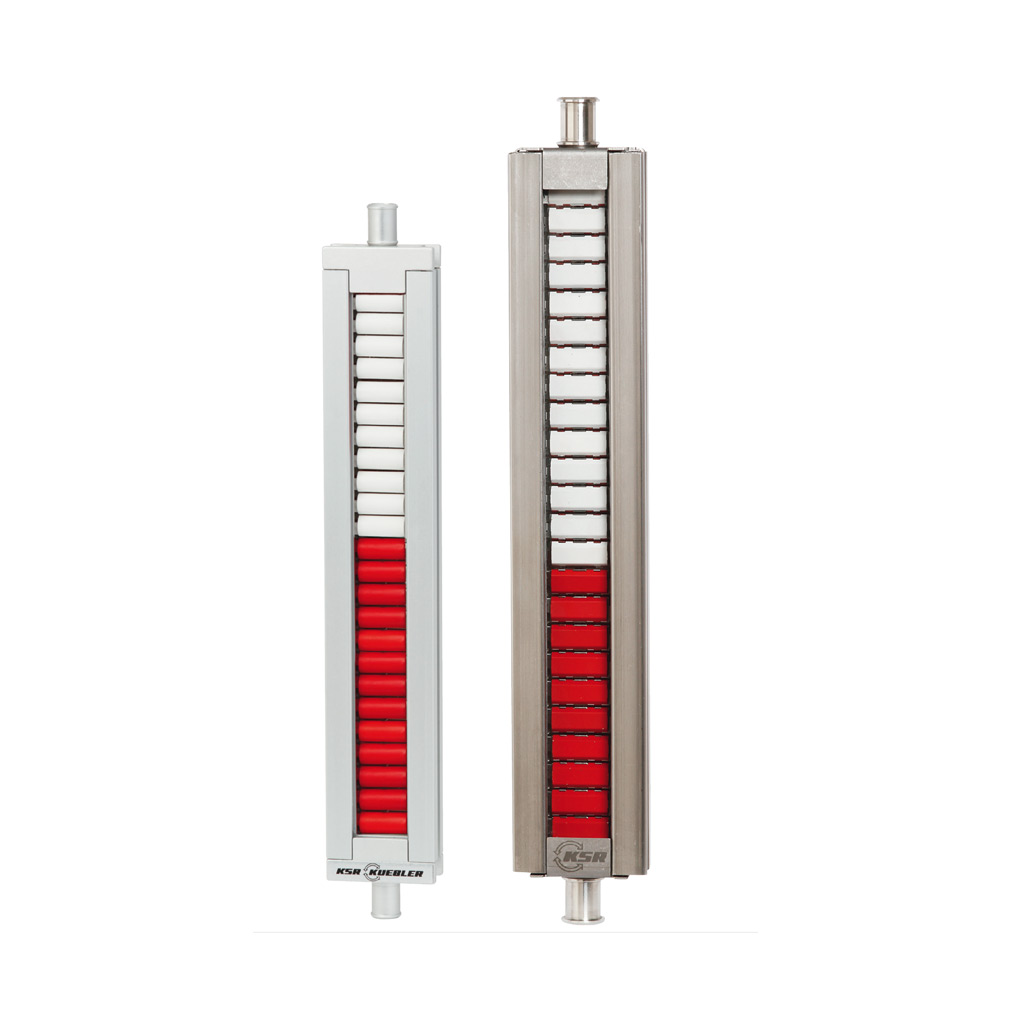

    Magnetické zobrazovací lišty model BMD od výrobce KSR Kuebler/WIKA slouží k nepřetržité vizuální indikaci hladiny pro magnetické stavoznaky. Hladina je indikována pomocí dvoubarevných otočných segmentů (válečků) umístěných v rozestupech 10 mm, které mění barvu v závislosti na výšce hladiny. Hranice mezi barvami signalizuje úroveň hladiny. Segmenty jsou ovládány permanentním magnetem uvnitř plováku stavoznaku.


    Vlastnosti

    • indikace výšky hladiny bez nutnosti napájení
    • tlakotěsně a plynotěsně oddělena od komory stavoznaku
    • možnost přídavného LED osvětlení (včetně zajištěného provedení Ex e)
    • délky 180 mm až 6000 mm
    • plastové nebo skleněné prosklení
    • materiál pouzdra hliníková slitina, nerez
    • provedení standardní, hermeticky utěsněné nebo s proplachem
    • barevné kombinace červená-bílá, žlutá-černá, modrá-červená, červená-stříbrná
    • možnost přípravy pro izolaci stavoznaku (plechové „límce“, předsazené sklo)
    • možnost stupnice v cm, mm nebo %
    • možnost MIN/MAX značek
    • použití pro teploty -200 °C až +450 °C
    • možnost rozšíření standardní záruky
    • krytí IP65 – IP68

    Použití


    Logo Ex
    Magnetické zobrazovací lišty BMD mohou být dodány v provedení pro montáž do prostředí s nebezpečím výbuchu (Ex).
