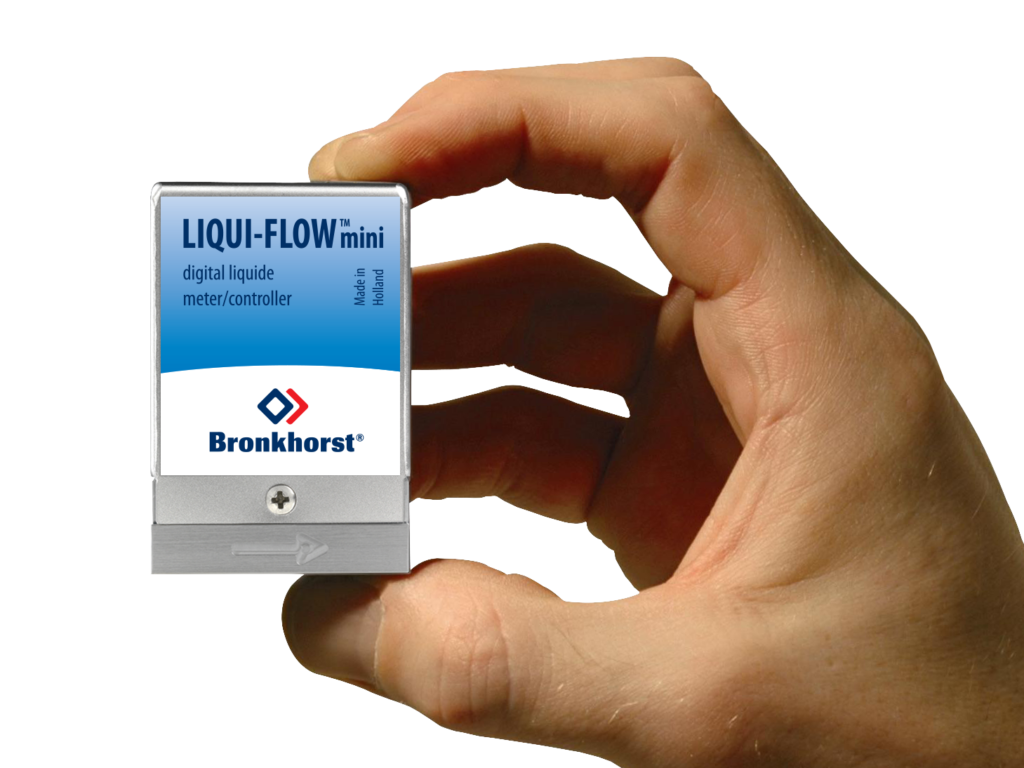

LIQUI-FLOW, termický kapalinový průtokoměr

logo D-Ex info@dex.cz | +420 541 423 211
  • LIQUI-FLOW, termický kapalinový průtokoměr

    Liqui-Flow s regulačním ventilem
    termický kapalinový průtokoměrliqui-flow l23 s přímo ovládaným zubovým čerpadlemtermický kapalinový průtokoměrtermický kapalinový průtokoměr Liqui-Flow

    Termický kapalinový průtokoměr nebo regulátor hmotnostního průtoku pro kapaliny. Možnost propojení s regulačním ventilem nebo čerpadlem

    Země původu - Země původu
    Země původu

    Bronkhorst specialisté

    Anton Piják | +420 775 757 216 | apijak@dex.cz

    Termický kapalinový průtokoměr Liqui-Flow jsou přesné hmotnostní průtokoměry pracující na teplotním principu přímou metodou (bez bypassu). Jsou dostupné v laboratorním provedení s krytím IP 40 nebo odolném, průmyslovém provedení s krytím IP 65. Přístroje mají volitelnou analogovou komunikaci + digitální RS 232 v základním provedení. Volitelně jsou k dostání se sběrnicovým rozhraním (Profibus, Profinet, Modbus, Flowbus, Devicenet, Ethercat). K dostání také s přímo řízeným zubovým čerpadlem nebo regulačním ventilem pro dávkování nebo stabilní nastavení průtoku.

    Možnost měření v různých rozsazích od 1,5…75 mg/h do 0,4…20 kg/h (ekv. vody).

    Provozní tlak do 100 bar (g).

    Přesnost: od ±1 % z plného rozsahu.

    Řízení průtoku

    Kontroly průtoku je dosaženo integrováním řídícího ventilu na tělo průtokoměru. Tento řídící ventil má článek pro vyloučení vzduchu nebo plynu při spuštění. Elektronické řídící funkce jsou standardní součástí zařízení.

    Vlastnosti

    • rychlost a přesnost měření
    • bez pohyblivých částí
    • přímé měření (bez bypassu)
    • vhodné pro kapaliny s nízkým bodem varu
    • možnost připojení bez ohledu na polohu
    • velice malý vnitřní objem
    • v kombinaci s řídícím ventilem nepřetržitá a stabilní regulace
    • analogový nebo digitální: RS232, Profibus-DP®, DeviceNet™, Modbus, PROFINET, EtherCAT® nebo FLOW-BUS
    • přesnější alternativou je řada mini CORI-FLOW pracující na Coriolisově principu

    Použití

    • výroba polovodičů
    • farmaceutický průmysl
    • potravinářský průmysl (příchutě, přísady)
    • biotechnický průmysl
    • analytické laboratoře
    • HPLC aplikace

    Aplikace související s výrobcem Bronkhorst

    ilustrační obrázek aplikace Dávkování CO2 pro kultivaci řas

    Dávkování CO2 pro kultivaci řas

    Oxid uhličitý (CO2) na sebe v posledních letech poutá mnoho pozornosti hlavně díky své vzrůstající koncentraci v atmosféře. Mnoho nových firem se nyní snaží vyvíjet metody záchytu, zpracování a použití CO2 tak, aby tento plyn fungoval jako udržitelný zdroj. Jednou z těchto metod je pěstování řas jako obnovitelné biomasy.

    ilustrační obrázek aplikace Regulace plynu ve sklářství

    Regulace plynu ve sklářství

    Regulace průtoku plynu v hořácích patří mezi důležité aspekty výroby skla v sklářském průmyslu. Hořáky se používají při tepelném zpracování skla, například při tavbě surovin nebo při ohýbání skla do požadovaných tvarů. Regulace průtoku plynu v hořácích ovlivňuje teplotu a intenzitu plamene, což má vliv na velý proces tepelného zpracování skla.

    ilustrační obrázek aplikace Regulace průtoku v MOCVD reaktorech

    Regulace průtoku v MOCVD reaktorech

    MOCVD (Metalorganic Chemical Vapor Deposition, tedy depozice kovových organických plynů) je technologie, která se používá k výrobě polovodičových vrstev, jako jsou například LED diodové světla, solární články nebo elektronické součástky. MOCVD reaktory jsou zařízení, která slouží k tvorbě těchto vrstev pomocí chemické reakce plynů při vysokých teplotách.

    ilustrační obrázek aplikace Směšování kapalin a plynů pro palivové články

    Směšování kapalin a plynů pro palivové články

    Palivové články jsou zařízení, která využívají chemickou reakci k výrobě elektřiny a tepla, fungují na principu nepřímé reakce vodíku s kyslíkem. Jádrem palivového článku je membrána, na které dochází díky mísení plynného vodíku a kyslíku k produkci elektrické energie. Jde o velmi atraktivní způsob produkce elektřiny, protože jediný odpadní produkt je voda.

    ilustrační obrázek aplikace Regulace průtoku plynů pro hutní pece

    Regulace průtoku plynů pro hutní pece

    Regulace průtoku plynů pro hutní pece je stěžejní pro řízení průběhu hutního procesu a dosažení jeho nejvyšší efektivity a zabránění zbytečné spotřebě plynu. Pro hutnictví je důležitým faktorem výhřevnost plamene, tu velmi ovlivňuje složení plynu, který spalujeme, současně jde také o co nejvyšší eliminaci produkce emisí a škodlivin.

    ilustrační obrázek aplikace Dávkování kapalin a plynů do bioreaktorů

    Dávkování kapalin a plynů do bioreaktorů

    Ať už používáte bioreaktor k čemukoli od výroby inzulinu, přes bio-ethanol a další biopaliva, léčiva, komplexní organické molekuly, vitamíny, vakcíny, po barviva je třeba do něj přivádět, případně dávkovat kapalné i plynné složky. Přesnost a opakovatelnost tohoto dávkování je stěžejní, protože nesprávné poměry složek mohou mít velký vliv účinnost procesu. Pro správný chod bioprocesu je třeba do kultivačního média přivádět sterilní směs plynů, tedy bioreaktor plynovat. A't už potřebujete dávkovat sterilní vzduch, kyslík, dusík a oxid uhličitý, nebo jiný plyn.
