  • Limitní spínač BGU Magnetic switch BGU for bypass level indicators

    Určeno do prostředí s nebezpečím výbuchu - Exprodloužená záruka 24 mesíců Limitní spínač pro stavoznak

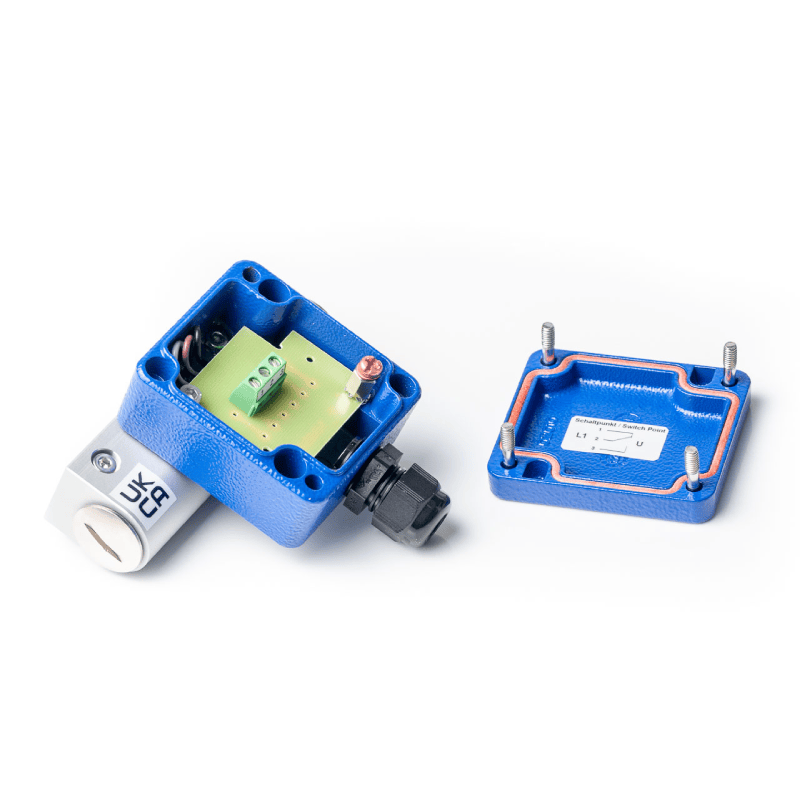

    Magnetický limitní spínač BGU-AMagnetický limitní spínač BGU-A

    Magnetické limitní spínače pro detekci hladiny v obtokových stavoznacích.

    Země původu - Země původu
    Země původu

    KSR Kuebler specialista

    • ikona parametru ---Kontakt: 1× SPDT
    • ikona parametru teplotaTeplota: -196 °C až +380 °C (-50 °C až +180 °C okolí)
    • ikona parametru výstupVýstup: elektrický binární (bistabilní)
    • ikona parametru materiálMateriál: hliníková slitina, nerez (pouzdro)
    • ikona parametru krytíKrytí: IP65 - IP68

    Modely limitních spínačů

    BGU-S (s připojovacím kabelem)
    BGU-E (s připojovacím kabelem a schválením Ex i)
    BGU-A (se svorkovnicí)
    BGU-A-E (se svorkovnicí a schválením Ex i)
    BGU-M12 (s konektorem M12)
    BGU-VHT (s nerezovým pouzdrem a do vysokých teplot)
    BGU-AIH/L (se snímačem přiblížení)
    BGU-V (s nerezovým pouzdrem a připojovacím kabelem)
    BGU-ALD (se svorkovnicí a schválením Ex d)
    BGU-AMD (s mikrospínačem a schválením Ex d)
    BGU-AHTXP (do vysokých teplot se schválením FM)
    BMUM (staré provedení spínače BGU s držákem na tyč)

    Logo WIKA
    KSR KUEBLER Niveau-Messtechnik GmbH je členem WIKA Group.

    Popis

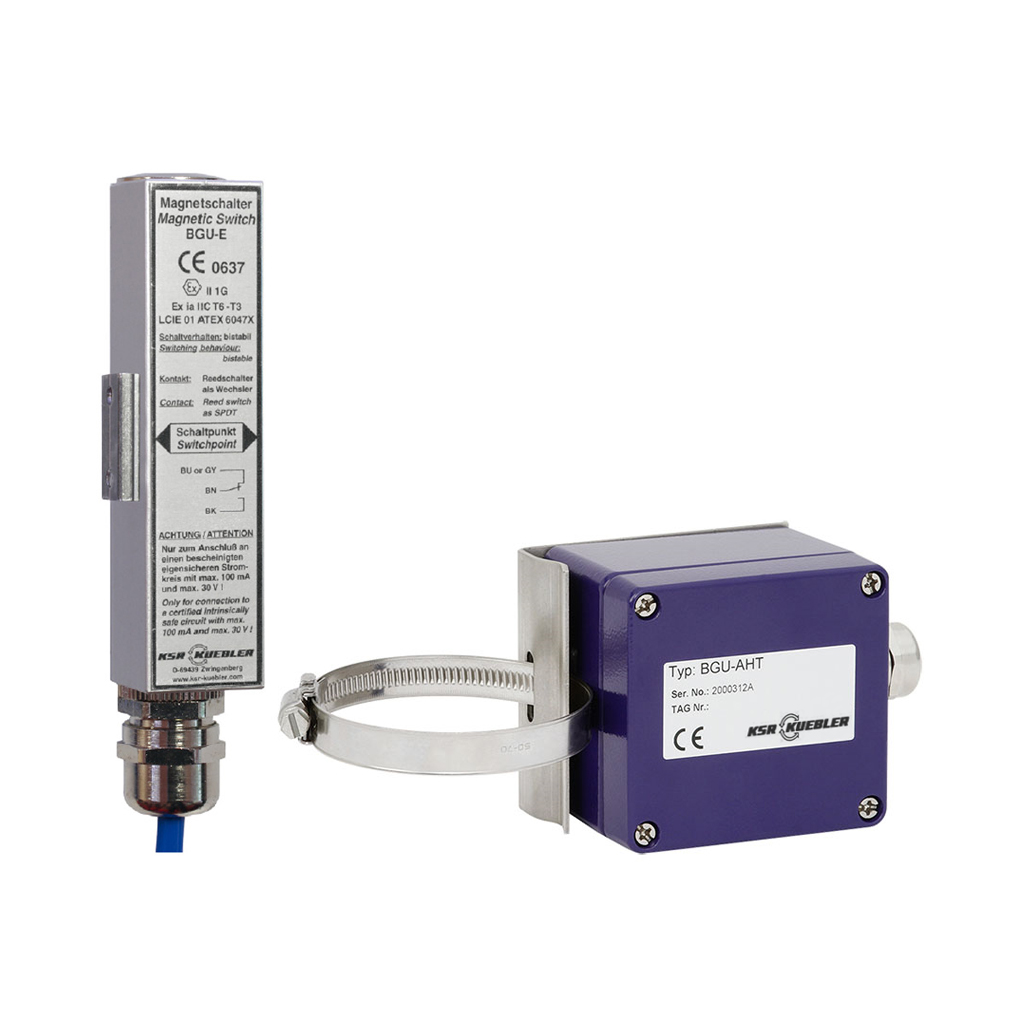

    Limitní spínače model BGU od výrobce KSR Kuebler/WIKA slouží k zjištění hranic úrovně plnění. Generují binární signál pro ovládání řídicího zařízení. Tyto spínače se instalují na magnetické stavoznaky, a to buď pomocí T-drážky na magnetické zobrazovací liště, nebo pomocí stahovací kovové pásky přímo na komoru stavoznaku. Limitní spínače jsou ovládány permanentním magnetem uvnitř plováku stavoznaku. K dispozici jsou verze s různým schválením, včetně verze SIL 1.


    Vlastnosti

    • měření limitních stavů hladiny (mezihladiny)
    • spínač je tlakotěsně a plynotěsně oddělen od komory stavoznaku
    • instalace na magnetickou zobrazovací lištu pomocí T-drážky nebo stahovací páskou na komoru stavoznaku
    • na výběr typ kontaktu jazýčkový, mikrospínač, indukční snímač přiblížení
    • přepínací funkce kontaktu, včetně výstupu pro PLC a NAMUR
    • elektrické připojení vestavěným kabelem nebo svorkovnicí
    • použití pro teploty -196 °C až +380 °C
    • materiál pouzdra hliníková slitina, nerez
    • certifikáty: ATEX, IECEx, UKCA, Inmetro (Ex i/Ex d); EAC (TR CU); DNV GL; FM; SIL1
    • možnost rozšíření standardní záruky
    • krytí IP65 – IP68

    Použití


    Logo Ex
    Limitní spínače BGU mohou být dodány v provedení pro montáž do prostředí s nebezpečím výbuchu (Ex).
