Kontinuální magnetostrikční snímač BLM

logo D-Ex info@dex.cz | +420 541 423 211

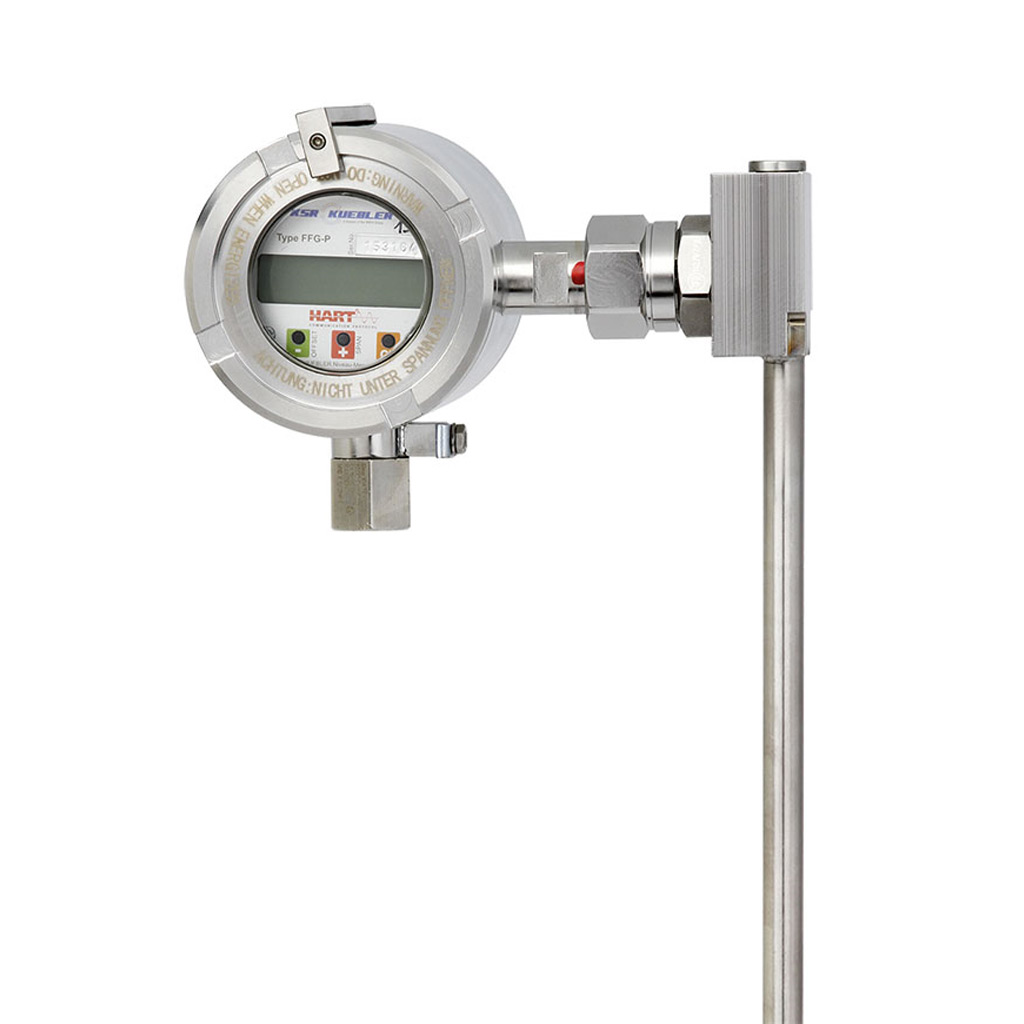

  • Kontinuální magnetostrikční snímač BLM Magnetostrictive level transmitter BLM for bypass level indicators

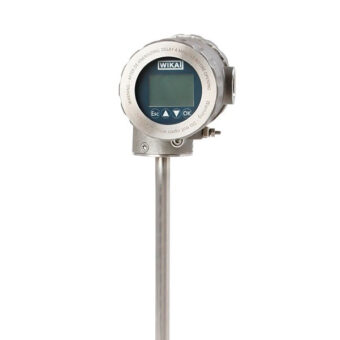

    Určeno do prostředí s nebezpečím výbuchu - Exprodloužená záruka 24 mesíců Kontinuální magnetostrikční snímač BLM-T s displejem
    Kontinuální magnetostrikční snímač BLM-T bez displejeKontinuální magnetostrikční snímač BLM-S (standardní verze)

    Snímače s magnetostrikčním principem měření pro nepřetržité spojité sledování a záznam úrovně hladiny.

    Země původu - Země původu
    Země původu

    KSR Kuebler specialista

    • ikona parametru teplotaTeplota: -200 °C až +450 °C (médium)
    • ikona parametru výstupVýstup: elektrický spojitý (analogový/digitální)
    • ikona parametru přesnostPřesnost: ±0,5 mm (při rozlišení 0,1 mm)
    • ikona parametru ---HART®: ver. 6 a 7
    • ikona parametru ---Integrita bezpečnosti: SIL2
    • ikona parametru materiálMateriál: nerez (hlavice i snímač)
    • ikona parametru krytíKrytí: IP66 - IP68

    Modely odporových snímačů

    BLM-S (standardní)
    BLM-SI (FFG-BP) (standardní, se schválením Ex i)
    BLM-SD (FFG-BP) (standardní, se schválením Ex d)
    BLM-T (kompaktní)
    BLM-TAI (FFG-BT) (kompaktní, se schválením Ex i)
    BLM-SF-FM (se schválením FM)

    Logo WIKA
    KSR KUEBLER Niveau-Messtechnik GmbH je členem WIKA Group.

    Popis

    Magnetostrikční snímače model BLM od výrobce KSR Kuebler/WIKA se používají pro nepřetržité kontinuální sledování a záznam úrovně hladiny. Tyto snímače se instalují na magnetické stavoznaky, a to buď na připravené držáky nebo stahovací páskou přímo na komoru stavoznaku. V kombinaci s externí jednotkou převádí signál generovaných torzních kmitů vzniklých magnetických polí na analogový výstup úměrný výšce hladiny. Snímače jsou ovládány permanentním magnetem uvnitř plováku stavoznaku.


    Vlastnosti

    • spojité měření výšky hladiny (mezihladiny), standardně do výšky 6 m
    • snímač je tlakotěsně a plynotěsně oddělen od komory stavoznaku
    • instalace na připravené držáky nebo stahovací páskou na přímo komoru stavoznaku
    • výstupní signál 4 – 20 mA s možností HART® (ver. 6 a 7)
    • rozlišení <0,1 mm
    • možnost zobrazení měřené hodnoty přímo na displeji snímače číslicově nebo sloupcovým grafem
    • použití pro teploty média -60 °C až +185 °C, speciální verze -200 °C až +450 °C
    • materiál hlavice a snímače: nerez
    • certifikáty: ATEX (Ex i/Ex d), EAC (TR CU), FM, SIL2
    • možnost rozšíření standardní záruky
    • krytí IP66/IP68

    Použití


    Logo Ex
    Kontinuální magnetostrikční snímače BLM mohou být dodány v provedení pro montáž do prostředí s nebezpečím výbuchu (Ex).



    Aplikace související s výrobcem KSR Kuebler

    ilustrační obrázek aplikace Monitorování výšky hladiny v čističkách odpadních vod

    Monitorování výšky hladiny v čističkách odpadních vod

    V čističkách odpadních vod se obvykle monitoruje výška hladiny vody v nádrži za účelem správného řízení a provozu čističky. Existuje několik způsobů, jak lze výšku hladiny v nádržích sledovat. Jeden z nejstarších, nejjednodušších a nejspolehlivějších způsobů limitního měření výšky hladiny v nádrži je pomocí závěsného plovákového spínače.

    ilustrační obrázek aplikace Hlídání minimální hladiny oleje ve zhášecí tlumivce zemního spojení

    Hlídání minimální hladiny oleje ve zhášecí tlumivce zemního spojení

    Zhášecí tlumivka zemního spojení slouží k odstranění nežádoucích vln v elektrickém napětí, které mohou vznikat při přechodu mezi různými zdroji energie nebo při připojení velkých zatěžovacích zdrojů. Minimální hladina oleje ve zhášecí tlumivce zemního spojení je nezbytná pro její správnou funkci a ochranu před poškozením. Pokud je hladina oleje příliš nízká, může dojít k přehřátí a poškození tlumivky. Hladinu oleje proto musíme pravidelně kontrolovat a případně ji doplňovat, pokud je to nutné.

    ilustrační obrázek aplikace Monitorování minimální a maximální výšky hladiny u nádrží pohonných hmot

    Monitorování minimální a maximální výšky hladiny u nádrží pohonných hmot

    Sledování minimální a maximální hladiny paliva v nádržích je důležité z několika důvodů. Hlídáním minimální hladiny je zajištěna informace, že jsou k dispozici dostatečné zásoby paliva a hlídáním maximální hladiny je naopak zajištěna informace, že nedošlo k přeplnění nádrže a nehrozí tak únik pohonných hmot, který může zapříčinit negativní dopady na životní prostředí. Typicky se s touto aplikací můžeme setkat u nádrží čerpacích stanic pohonných hmot.

    ilustrační obrázek aplikace Měření výšky hladiny v kondenzačních nádržích parních turbín

    Měření výšky hladiny v kondenzačních nádržích parních turbín

    Parní turbína je nejpoužívanější tepelný rotační lopatkový motor sloužící k přeměně vnitřní energie páry na mechanickou energii. Moderní energetická turbína sestává z několika technologických uzlů a jedním z těchto uzlů je i kondenzační nádrž. Ta slouží jako tepelný výměník, kde dochází ke kondenzaci páry, vystupující z koncových dílů turbíny, na kapalný vodní kondenzát.
