Kalibrátory hmotnostních průtokoměrů

logo D-Ex info@dex.cz | +420 541 423 211
  • Kalibrátory hmotnostních průtokoměrů

    Kalibrátor hmotnostních průtokoměrů - molbloc/molbox
    Laminární měřicí prvek molbloc-SLaminární měřicí prvek molbloc-LMolstic™Vyhodnocovací jednotka molbox RFM™Kalibrátor hmotnostních průtokoměrů-systém molbloc/molboxVyhodnocovací jednotka molbox1+™

    Systém pro kalibraci hmotnostních průtokoměrů molbloc/molbox

    Země původu - Země původu
    Země původu

    Fluke Calibration specialista

    Daniel Beránek | +420 775 757 213 | dberanek@dex.cz

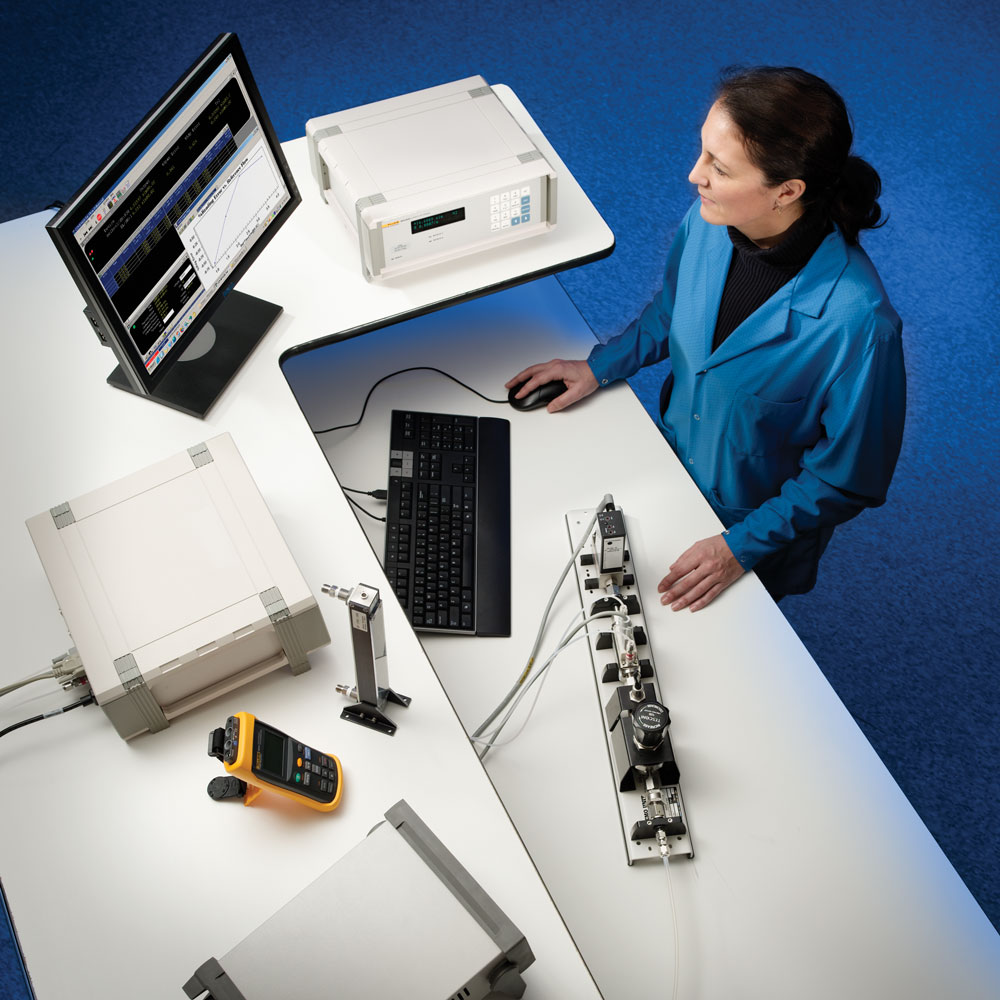

    Kalibrátor hmotnostních průtokoměrů – systém molbloc/molbox

    Díky širokým možnostem konfigurace systému a dostupnému příslušenství systém umožňuje velké množství nejrůznějších měřících a testovacích aplikací, jako např. měření a kalibraci různých průtokoměrů včetně teplotních, rotačních, turbínových, bublinkových a dalších.

    Systém je založen na novém patentovanám laminárním průtokoměru a aplikaci nejnovějších metod měření, matematického modelování a zpracování dat. Pokrývá rozsah průtoků od 1 mln /min do 100 ln/min s přesností +/-0,2 % měřené hodnoty různých plynů. Načítání hodnot s periodou 1 s umožňuje rychlé měření a kalibraci v reálném čase. Celé zařízení je snadno přenosné a ovladatelné buď z čelního panelu nebo prostřednictvím rozhraní RS232 a IEEE-488.

    Systém se skládá z těchto částí:

    • terminálu molbox1™ nebo molbox RFM™
    • referenčního průtokoměru molbloc™
    • upínacího systému molstic™ pro snadné uchycení a připojení testovaného zařízení
    • volitelného software COMPASS®, umožňujícího úplnou automatizaci kalibračního systému

    Průtokové kalibrační terminály molbox™ – etalony průtoku plynu

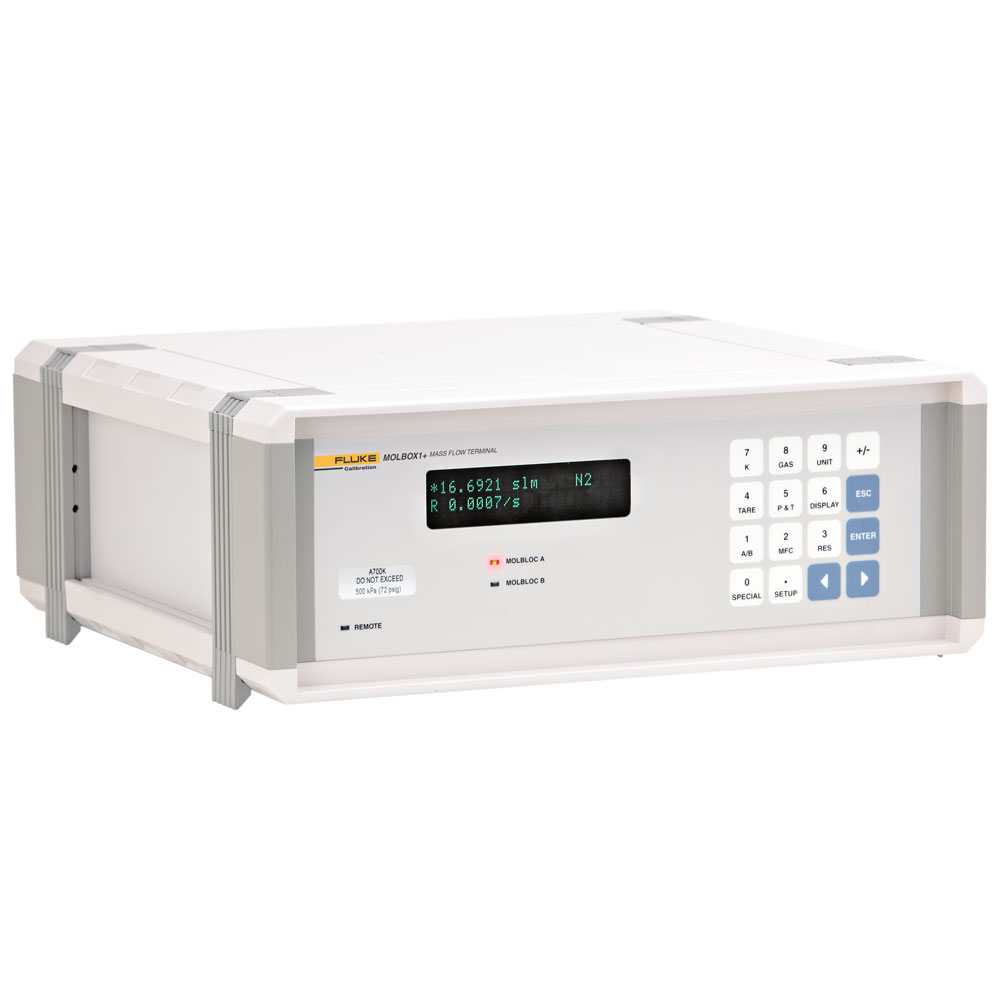

    Vyhodnocovací jednotka molbox1+™

    Kalibrátor hmotnostních průtokoměrů-Vyhodnocovací jednotka molbox1+™

    Vyhodnocovací jednotka molbox1+™

    Vlastnosti:

    • nejistota měření 0,125 % odečtu – nejnižší dostupná hodnota nejistoty pro kalibraci průtoku plynu
    • možnost pokrytí rozsahu průtoku od méně než 1 sccm až do 5 000 slm s jedním uživatelským rozhraním a systémem, který lze snadno přepravovat
    • měření průtoku v reálném čase umožňuje rychlé a snadné seřizování analogových průtokoměrů
    • žádné pohyblivé části způsobující změnu tlaku/průtoku nebo nestabilitu
    • komunikace jednotky molbox s programem COMPASS for Flow umožnuje plnou automatizaci kalibrace průtoku
    • modernizovaná konstrukce s pokročilými funkcemi včetně robustnějšího vnitřního pneumatického systému

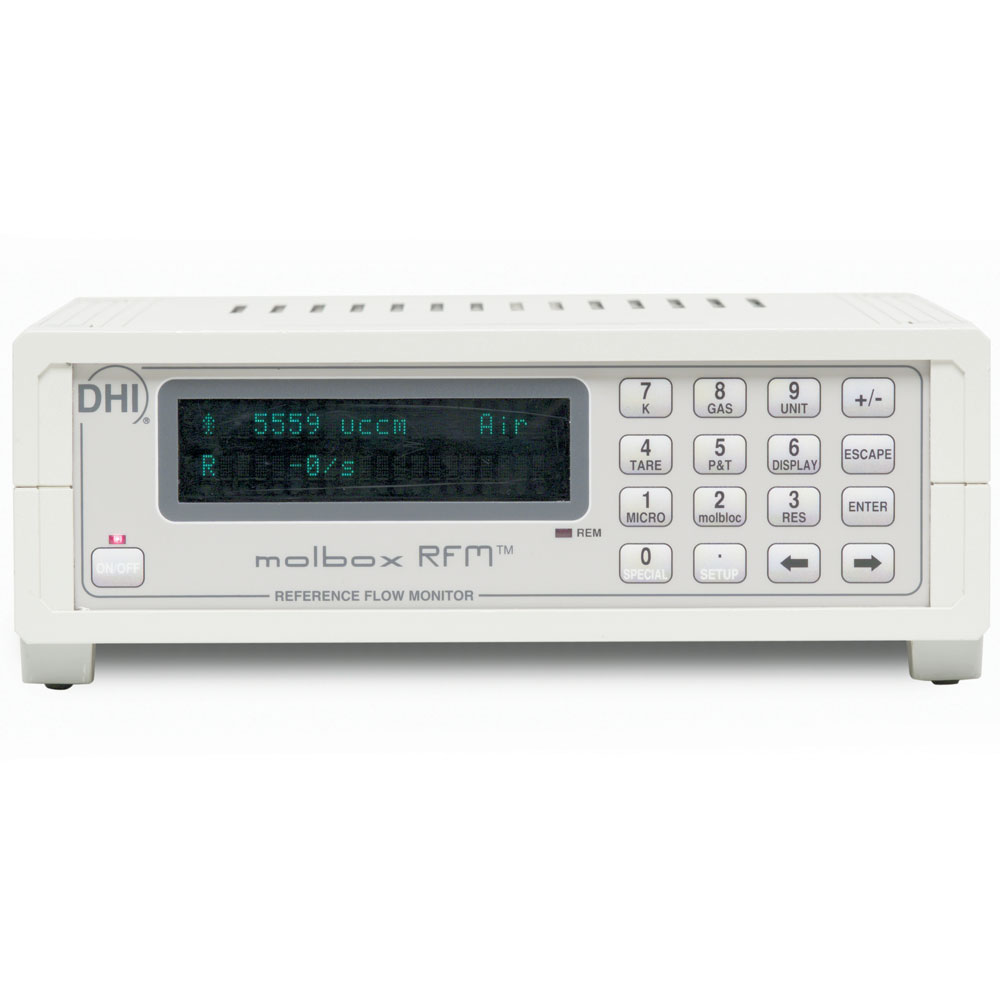

    Vyhodnocovací jednotka molbox RFM™

    Vyhodnocovací jednotka molbox RFM™

    Vyhodnocovací jednotka molbox RFM™

    Kompaktní terminál pro měření hmotnostního průtoku s měřicími prvky molbloc-L™ a molbloc-S™.

    Vlastnosti:

    • návaznost na primární gravimetrický etalon průtoku
    • cenově výhodná alternativa jednotky molbox1+™
    • nejistota ± 0,5 % odečtu
    • pokrytí rozsahu průtoku od 1 sccm do 100 slm s prvky molbloc-L™ a až do 5 000 slm s prvky molbloc-S™

    Měřicí prvky pro měření malého hmotnostního průtoku

    Laminární měřicí prvek molbloc-L

    Kalibrátor hmotnostních průtokoměrů-Laminární měřicí prvek molbloc-L

    Laminární měřicí prvek molbloc-L

    Laminární měřicí prvky pro průtok od 1 sccm do 100 slm

    Vlastnosti:

    • návaznost na primární gravimetrický etalon průtoku
    • podpora různých plynů
    • možnost použití s vyhodnocovacími jednotkami molbox1+ nebo se stávajícími jednotkami molbox1 a molbox RFM a s programem COMPASS
    • ochrana proti kontaminaci vestavěným filtrem
    • vestavěná stabilizace a měření teploty



    Sonický měřicí prvek molbloc-S

    Laminární měřicí prvek molbloc-S

    Laminární měřicí prvek molbloc-S

    Měřicí prvky molbloc s měřením na principu dýzy s kritickým prouděním s rozsahem až do 5 000 slm.

    Vlastnosti:

    • pokrytí rozsahů až do 5 000 slm s použitím média dusík a vzduch
    • podpora různých plynů
    • možnost použití s vyhodnocovacími jednotkami molbox1+ nebo se stávajícími jednotkami molbox1 a molbox RFM a s programem COMPASS
    • Osvědčený princip Venturiho (sonické) dýzy s kritickým prouděním s návazností na primární gravimetrický etalon

    Kontrolní jednotka MFC-CB™

    Kalibrátor hmotnostních průtokoměrů-Kontrolní jednotka MFC-CB

    Kontrolní jednotka MFC-CB

    Kompaktní a univerzální přístroj pro nastavení a odečítání analogových hmotnostních regulátorů a průtokoměrů.

    Vlastnosti:

    • samostatné zařízení pro nastavování/odečet regulátorů hmotnostního průtoku (MFC) a měřidel hmotnostního průtoku (MFM)
    • nastavuje a měří 0…5 V nebo 4…20 mA na dvou kanálech současně
    • plnohodnotné ovládání přes přední panel a dálkově přes rozhraní RS-232 a IEEE-488




    MFC Switchbox™

    MFC Switchbox

    MFC Switchbox

    Vlastnosti:

    • zdroj napájení a přepínač až pro pět MFC a MFM pro jeden kanál terminálu molbox1+ nebo MFC-CB
    • duplikuje MFC kanály bez přepojování kabelů

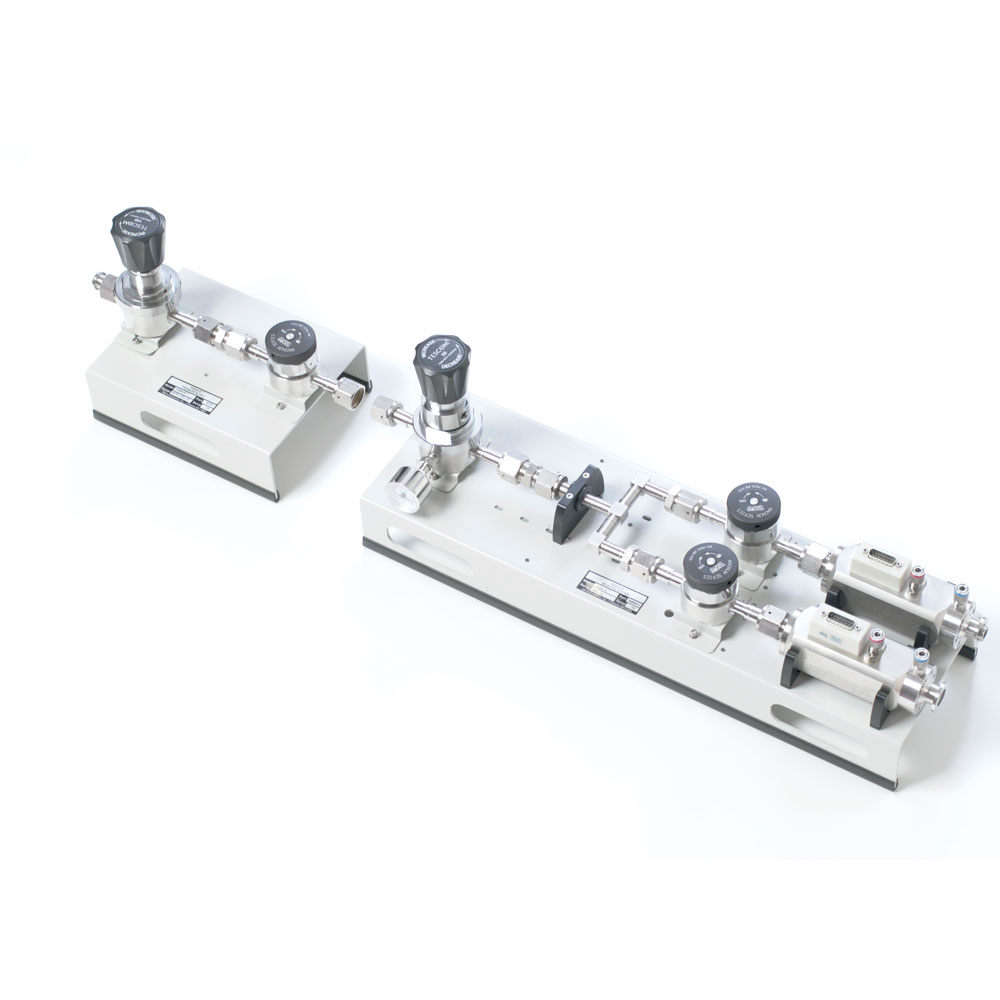

    Molstic™ – upínací systém pro průtokové elementy molboc™

    molstic

    Molstic

    Určený pro snadné upevnění a ochranu prvků molbloc, připojení zkoušených přístrojů i regulaci průtoku a tlaku molstic-L pro měřicí prvky molbloc-L.

    Vlastnosti upevňovacího systému molstic:

    • rychlospojka na vstupu pro pohodlné připojení zdroje průtoku plynu
    • ochrana připojených přístrojů filtrem s hrubostí 2 mikrony (0,5 mikronu pro malý průtok)
    • nastavitelný regulátor pro ochranu převodníků tlaku v jednotce molbox proti tlakovému přetížení molstic-S pro měřicí prvky molbloc-S
    • k dispozici ve verzi pro velikost přípojek ½“ nebo ¼“
    • vestavěné uzavírací a regulační ventily

    Dokument

    Jazyk

     Katalogový list MFC-CB  EN flag
    Katalogový list molbox1+ EN flag
    Katalogový list molbox RFM a kalibrační sestavy EN flag
    Katalogový list molbloc-S  EN flag
    Katalogový list molbloc-L do 100 slm  EN flag
    Katalogový list rozsahov molbloc-L  EN flag
     Katalogový list molstic-L EN flag
    Přehledový katalog Fluke calibration  CS Flag
    ilustrační obrázek aplikace Etalony v oblasti tlaku a průtoku využívané státními metrologickými orgány a akreditovanými kalibračními laboratořemi

    Etalony v oblasti tlaku a průtoku využívané státními metrologickými orgány a akreditovanými kalibračními laboratořemi

    Tlakoměry a průtokoměry jsou základními nástroji pro měření a kalibraci v různých průmyslových odvětvích. Tyto přístroje je však třeba ověřovat, jestli pracují tak, jak by měly a jejich výsledky splňují parametry. K této "kontrolní" činnosti jsou státními metrologickými orgány a akreditovanými kalibračními laboratořemi v České republice využívány etalony.

    Aplikace související s výrobcem Fluke Calibration

    ilustrační obrázek aplikace Kalibrace vysoce přesných senzorů tlaku v teoreticko-experimentálním procesů změn skupenství

    Kalibrace vysoce přesných senzorů tlaku v teoreticko-experimentálním procesů změn skupenství

    Kalibrace vysoce přesných senzorů tlaku je klíčovým krokem pro zajištění přesnosti měření tlaku v teoreticko-experimentálním procesu změn skupenství. Tlak je fyzikální veličina definována jako síla, která působí na jednotku plochy. Senzory tlaku jsou používány k měření tlaku v širokém spektru aplikací, včetně meteorologie, průmyslu, zdravotnictví a dalších.
