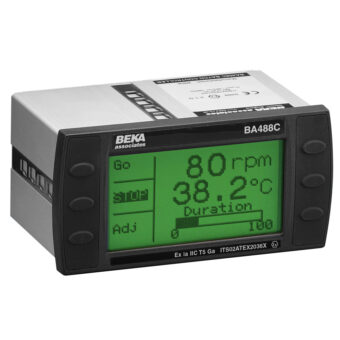

BA488C – Jiskrově bezpečný textový displej do panelu

logo D-Ex info@dex.cz | +420 541 423 211
  • BA488C – Jiskrově bezpečný textový displej do panelu

    Určeno do prostředí s nebezpečím výbuchu - Ex textový displej do panelu
    BA488C_BA484D_serial_text_data_displaysBA488C_serial_text_data_display_is_panel

    Jiskrově bezpečný (Exia) textový - datový zobrazovač pro sériovou komunikační linku RS232, RS485, k montáži do panelu

    Země původu - Země původu
    Země původu

    BEKA associates specialista

    Josef Kocmánek | +420 775 757 223 | jkocmanek@dex.cz

    Sériové textové zobrazovače jsou vybaveny vysoce kontrastním podsvíceným displejem, tlačítky obsluhy a dvěma polovodičovými výstupy. To z nich vytváří nízkonákladová rozhraní obsluhy vhodná pro ovládání jednoduchých výrobních procesů a strojů v prostředí s nebezpečím i bez nebezpečí výbuchu.
    Podporovanými komunikačními protokoly u těchto přístrojů jsou Modbus, Beka a Legacy – protokol textových zobrazovačů řady MTL640. Každý z jedenácti standardních formátů obrazovky, umožňuje zobrazit až osm proměnných, některé i se sloupcovým grafem. Pomocí softwaru BEKA ScreenWriter, který je ke stažení zdarma, je možné vytvořit vlastní formáty zobrazení.
    Pro jiskrově bezpečné oddělení napájení a komunikace těchto textových zobrazovačů je doporučen jiskrově bezpečný oddělovač BA201, umístěný mimo prostředí s nebezpečím výbuchu. Při dvouvodičovém zapojení mohou být na jeden BA201 připojeny až 2 zobrazovače BA484D, při třívodičovém zapojení až čtyři textové zobrazovače. Tato vlastnost významně zjednodušuje a zlevňuje instalaci v prostředí s nebezpečím výbuchu.
    Typy pro všeobecné použití jsou napájeny samostatně a jsou vybaveny sériovými porty RS232 a RS485.

    logo Ex

    Vlastnosti:

    • certifikace jiskrová bezpečnost ATEX & IECEx
    • vysoce kontrastní podsvícený displej 86,5 x 45 mm
    • protokoly Modbus, Beka a Legacy
    • operátorská tlačítka a dva polovodičové výstupy
    • stupeň krytí čelní strany IP66, zadní části IP20
    • certifikace FM a cFM

    Volitelné:

    • označovací štítek
    Typ BA488C



    ba488c

    Montáž / Pouzdro  Do panelu
    Stupeň krytí Přední část IP66, zadní IP20
    Displej vysoce kontrastní podsvícený displej 86,5 mm x 45 mm, až 8 proměnných
    Komunikační rozhraní s BA201 RS232 nebo RS485
    Komunikační protokol Modbus, BEKA a Legacy
    Operátorská tlačítka 6
    Výstupy pro operátorská tlačítka 6
    Polovodičové výstupy 2
    Certifikace
    Evropa ATEX Skupina II Kategorie ATEX 1G Ex ia IIC T5 Ga -40°C ≤ Ta ≤ +60°C
    Mezinárodní IECEx Ex ia IIC T5 Ga -40°C ≤ Ta ≤ +60°C



    Certifikace USA FM 3610 Entity CL I Div. 1
    Gp A, B, C & D T4 Ta = +60°C3611 Nezápalné CL I Div. 2
    Gp A, B, C & D T4 Ta = +60°C
    Certifikace Kanada cFM   Entity CL I Div. 1
    Gp A, B, C & D T4 Ta = +60°CIPA CL I Div. 2
    Gp A, B, C & D T4 Ta = +60°C
    BA488C


    Katalogový list EN flag
    Certifikát ATEX  EN flag
    Certifikát FM  EN flag
    Certifikát cFM EN flag
    Certifikát  IECEx EN flag
    Certifikát Stupeň krytí  EN flag
    Návod k použití  EN flag
    Příručka rozhraní Modbus EN flag
    Programovací příručka  EN flag
    Prohlášení o shodě EN flag
    Program ScreenWriter a simulátor přístroje ikona zip
    Soubory CAD ikona zip
