BA484D – Jiskrově bezpečný textový displej na stěnu

logo D-Ex info@dex.cz | +420 541 423 211
  • BA484D – Jiskrově bezpečný textový displej na stěnu

    Určeno do prostředí s nebezpečím výbuchu - Ex textový displej na stěnu
    BA488C_BA484D_serial_text_data_displaysBA484D_serial_text_display_is_field

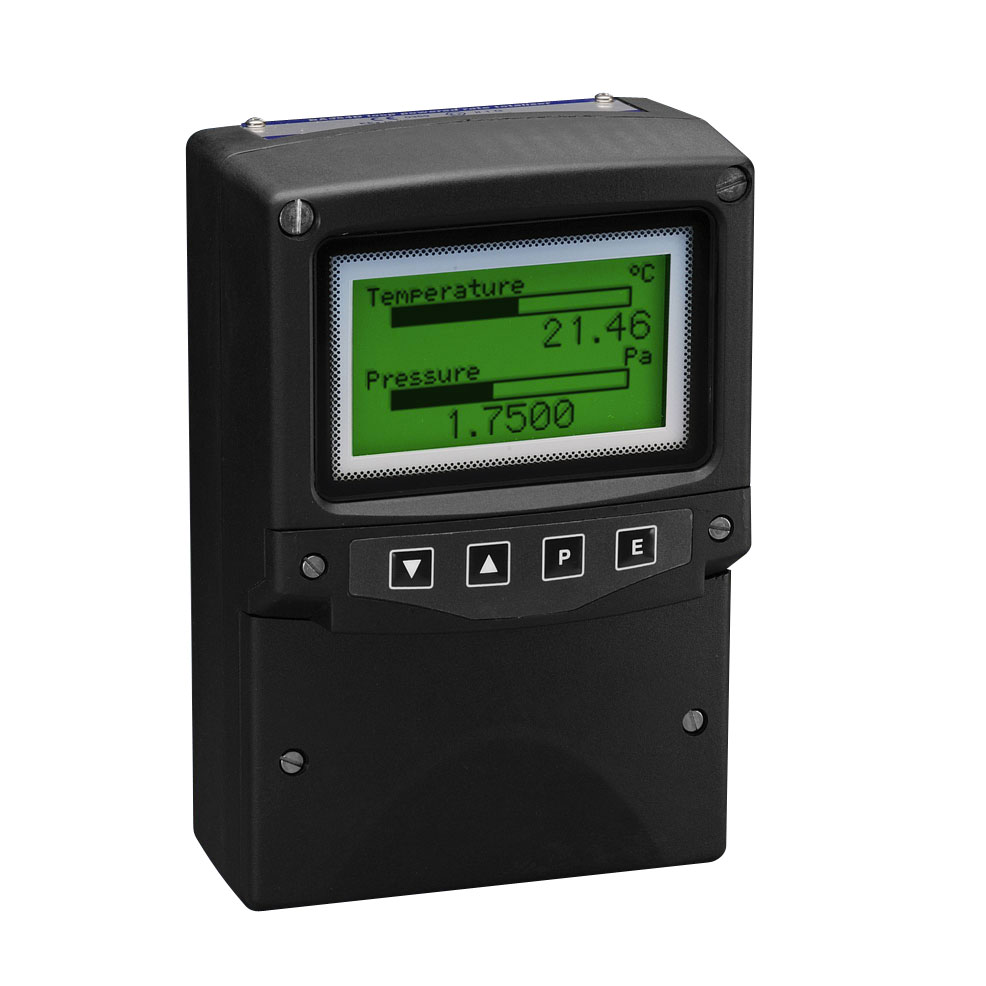

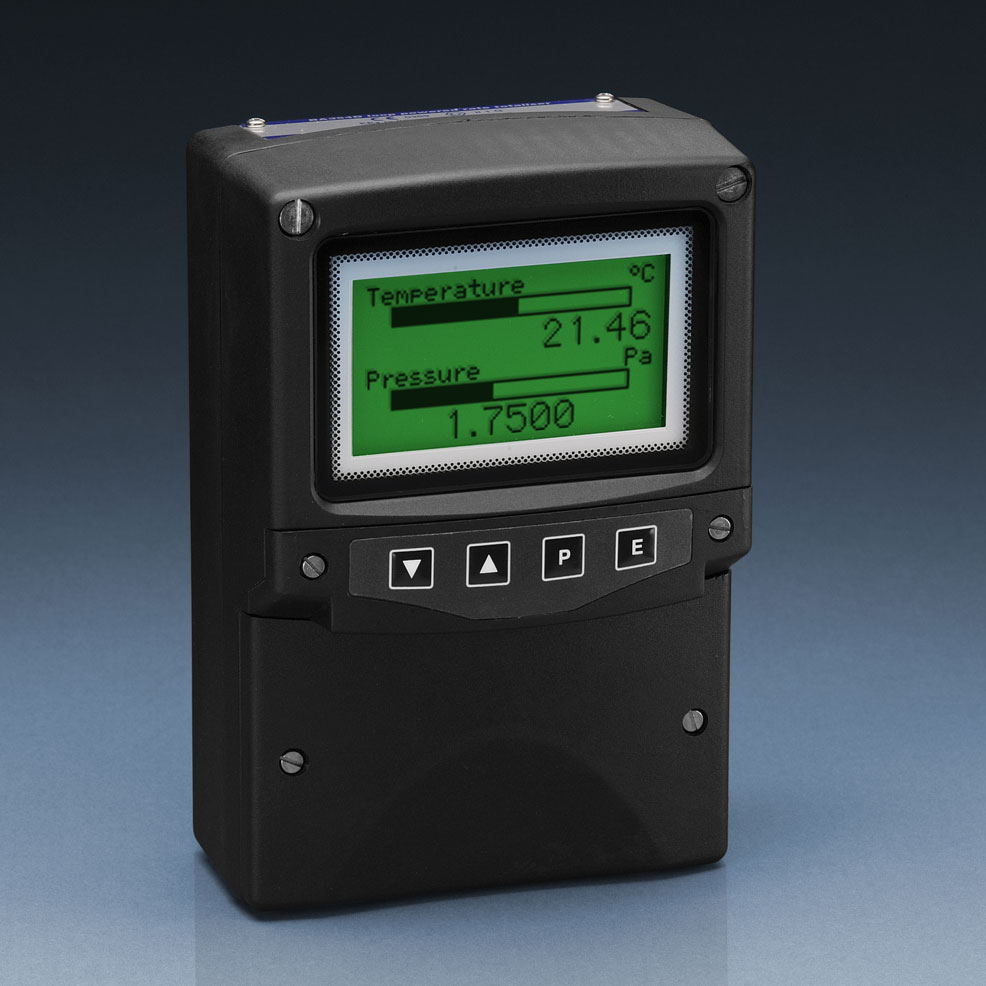

    Jiskrově bezpečný (Exia) textový - datový zobrazovač pro sériovou komunikační linku RS232, RS485, k montáži na stěnu nebo trubku.

    Země původu - Země původu
    Země původu

    BEKA associates specialista

    Josef Kocmánek | +420 775 757 223 | jkocmanek@dex.cz

    Sériové textové zobrazovače jsou vybaveny vysoce kontrastním podsvíceným displejem, tlačítky obsluhy a dvěma polovodičovými výstupy. To z nich vytváří nízkonákladová rozhraní obsluhy vhodná pro ovládání jednoduchých výrobních procesů a strojů v prostředí s nebezpečím i bez nebezpečí výbuchu.
    Podporovanými komunikačními protokoly u těchto přístrojů jsou Modbus, Beka a Legacy – protokol textových zobrazovačů řady MTL640. Každý z jedenácti standardních formátů obrazovky, umožňuje zobrazit až osm proměnných, některé i se sloupcovým grafem. Pomocí softwaru BEKA ScreenWriter, který je ke stažení zdarma, je možné vytvořit vlastní formáty zobrazení.
    Pro jiskrově bezpečné oddělení napájení a komunikace těchto textových zobrazovačů je doporučen jiskrově bezpečný oddělovač BA201, umístěný mimo prostředí s nebezpečím výbuchu. Při dvouvodičovém zapojení mohou být na jeden BA201 připojeny až 2 zobrazovače BA484D, při třívodičovém zapojení až čtyři textové zobrazovače. Tato vlastnost významně zjednodušuje a zlevňuje instalaci v prostředí s nebezpečím výbuchu.
    Typy pro všeobecné použití jsou napájeny samostatně a jsou vybaveny sériovými porty RS232 a RS485.

    logo Ex

    Vlastnosti:

    • certifikace jiskrová bezpečnost ATEX & IECEx
    • vysoce kontrastní podsvícený displej 86,5 x 45 mm
    • protokoly Modbus, Beka a Legacy
    • operátorská tlačítka a dva polovodičové výstupy
    • pouzdro GRP s krytím IP66, oddělený prostor svorkovnice

    Volitelné:

    • certifikace ATEX a IECEx pro prach
    • certifikace FM a cFM
    • držák na trubku nerezové pásky
    • držák na trubku nerezový V třmen
    • označovací štítek z nerezové oceli
    Typ BA484D

    ba484d

    Montáž / Pouzdro  Na stěnu
    Stupeň krytí IP66
    Displej vysoce kontrastní podsvícený displej 86,5 mm x 45 mm, až 8 proměnných
    Komunikační rozhraní s BA201 RS232 nebo RS485
    Komunikační protokol Modbus, BEKA a Legacy
    Operátorská tlačítka 4
    Výstupy pro operátorská tlačítka 6
    Polovodičové výstupy 2
    Certifikace
     Evropa ATEX Skupina II Kategorie ATEX 1G Ex ia IIC T5 Ga -40°C ≤ Ta ≤ +60°C
    Mezinárodní IECEx Ex ia IIC T5 Ga -40°C ≤ Ta ≤ +60°C



    Volitelné
    Certifikace USA FM 3610 Entity CL I, II, III Div. 1
    Gp A, B, C, D, E, F & G T4 Ta = +60°C3611 Nonincendive CL I, II, III Div. 2
    Gp A, B, C, D, E, F & G T4 Ta = +60°C
    Certifikace Kanada cFM   Entity CL I, II, III Div. 1
    Gp A, B, C, D, E, F & G T4 Ta = +60°CIPA CL I, II, III Div. 2
    Gp A, B, C, D, E, F & G T4 Ta = +60°C
    Evropa ATEX Certifikace pro prach  Skupina II Kategorie 1D
    Ex ia IIIC T80°C IP66 Da
    -40°C ≤ Ta ≤ +60°C
    Mezinárodní IECEx Certifikace pro prach Ex ia IIIC T80°C IP66 Da
    -40°C ≤ Ta ≤ +60°C
    BA484D


    Katalogový list EN flag
    Certifikát ATEX  EN flag
     Certifikát FM  EN flag
     Certifikát cFM EN flag
     Certifikát  IECEx EN flag
     Certifikát Stupeň krytí  EN flag
    Návod k použití  EN flag
     Příručka rozhraní Modbus EN flag
     Programovací příručka  EN flag
    Prohlášení o shodě EN flag
     Program ScreenWriter a simulátor přístroje ikona zip
     Soubory CAD ikona zip
