Jiskrově bezpečné čítače, do panelu

logo D-Ex info@dex.cz | +420 541 423 211
  • Jiskrově bezpečné čítače, do panelu

    Určeno do prostředí s nebezpečím výbuchu - Ex Jiskrově bezpečné čítače, do panelu
    BA367E_BA368E_BA367E-SS_counters_is_panel

    Jiskrově bezpečné (Ex ia) čítače k montáži do panelu

    Země původu - Země původu
    Země původu

    BEKA associates specialista

    Josef Kocmánek | +420 775 757 223 | jkocmanek@dex.cz

    Čítače impulzů mohou provádět řadu čítacích funkcí. Kromě počítání impulzů, mohou zobrazovat součet nebo rozdíl dvou vstupů a pozici z inkrementálních (kvadraturních) snímačů. Okamžité a celkové počty impulzů jsou zobrazovány současně ve stejných nebo i rozdílných měřených jednotkách. Všechny parametry jsou uživatelsky nastavitelné, což je umožňuje použít s většinou snímačů. Mohou být dodané již přednastavené a opatřené označovacími štítky dle požadavku zákazníka.

    logo Ex

    Vlastnosti:

    • certifikace jiskrová bezpečnost ATEX, IECEx, ETL a cETL
    • vstup – snímač přiblížení, otevřený kolektor, magnetický snímač, napěťový puls nebo spínací kontakt
    • oddělené zobrazení celkové a okamžité hodnoty
    • u provedení se dvěma vstupy zobrazení součtu nebo rozdílu dvou vstupů
    • obsahuje  kvadraturní dekodér pro měření polohy
    • provedení s robustním pouzdrem z nerezové oceli pro montáž do skříní Ex e, Ex n, Ex p a Ex t v Zóně 1, 2, 21 a 22
    • vysoce kontrastní, snadno čitelné dvouřádkové displeje
    • provozní teplota -40°C až +70°C (mimo BA367E-SS)

    Volitelné:

    • interně napájené podsvícení displeje
    • limitní kontakty (alarmy)
    • izolovaný synchronní impulzní výstup
    • izolovaný výstup 4-20mA

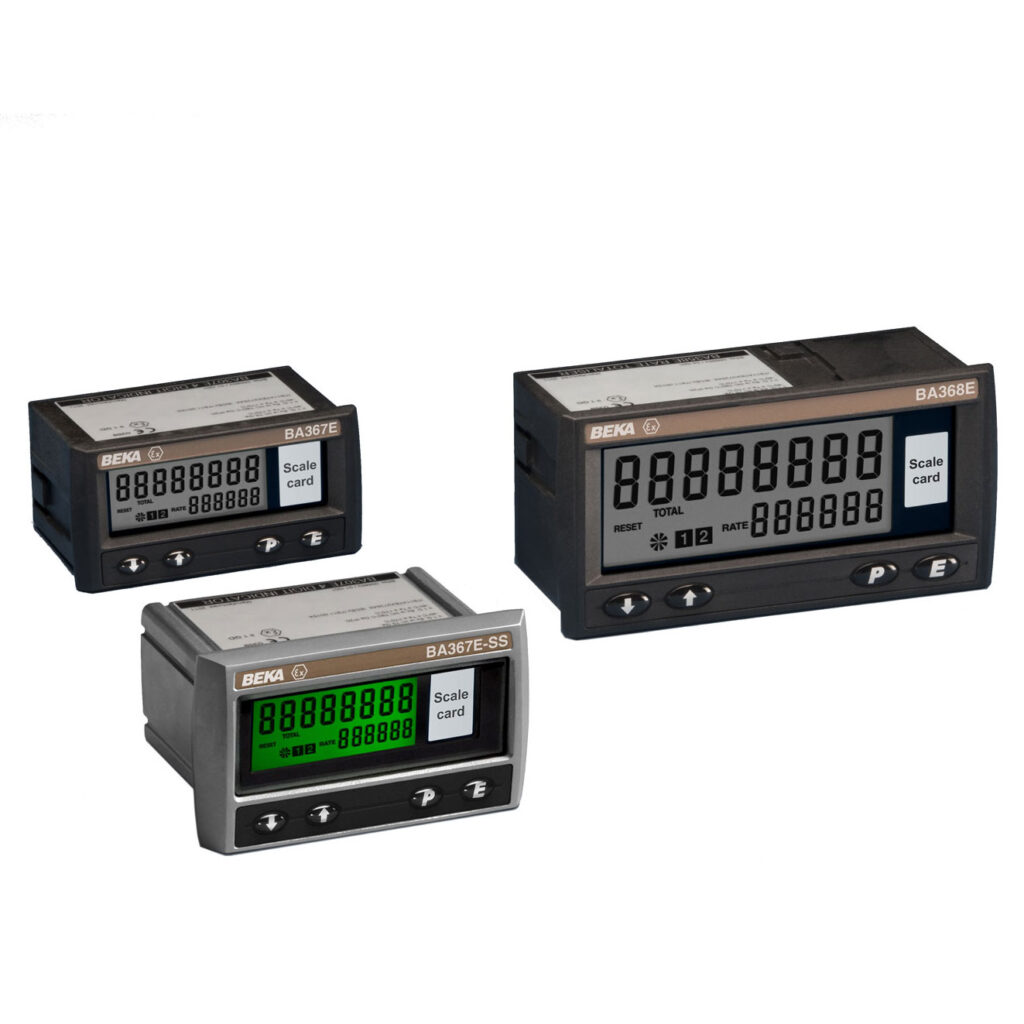

    Typ BA367E BA368E BA367E-SS

    ba367e



    ba368e

    ba367e-ss

    Montáž Do panelu / 96 x 48 mm Do panelu / 144 x 72 mm Do panelu – robustní / 105 x 60 mm
     Materiál pouzdra Noryl Nerezová ocel 316
    Stupeň krytí Přední strana IP66, zadní strana IP20
    Displej Primární: 8místný – 9mm

    Sekundární: 6místný – 6mm

    Primární: 8místný – 18mm

    Sekundární: 6místný – 12mm

    Primární: 8místný – 9mm

    Sekundární: 6místný – 6mm

     Počet vstupů  1 2 1
    Certifikace
     Evropa ATEX Skupina II Kategorie 1G

    Ex ia IIC T5 Ga -40°C ≤ Ta ≤ +70°C



     Skupina II Kategorie 1GD
    Ex ia IIC T5 Ga
    Ex ia IIIC T80°C Da
    -40°C ≤ Ta ≤ +60°C
    USA & Kanada
    ETL & cETL
    Jiskrová bezpečnost
    Class I Div 1 Gp A, B, C, D T5 (USA & Kanada)
    Class II Div 1 Gp E, F, G. Class III Div 1 (USA & Kanada)
    Class I Zone 0 AEx ia IIC T5 Ga (USA)
    Ex ia IIC T5 Ga (Kanada)
    -40°C ≤ Ta ≤ 70°C
    Zóna 20 AEx ia IIIC
    T80°C Da (USA)
    Ex ia IIIC T80°C Da
    (Kanada)
    -40°C ≤ Ta ≤ 60°CMůže být instalováno ve skříních  Ex e, Ex p, Ex n nebo Ex t bez zrušení platnosti certifikace skříně .
     USA & Kanada
    ETL & cETL
    Nezápalné
    Třída I Div 2 Gp A, B, C, D T5 (USA & Kanada)
    Třída II Div 2 Gp F, G. Třída III Div 2 (USA & Kanada)
    -40°C ≤ Ta ≤ 70°C
     Mezinárodní IECEx Ex ia IIC T5 Ga -40°C ≤ Ta ≤ +70°C





    Ex ia IIC T5 Ga
    Ex ia IIIC T80°C Da
    -40°C ≤ Ta ≤ +60°C
    Volitelné
    Podsvícení displeje Ano
    Limitní kontakty  Ano* Ano Ano*
    Výstup 4-20mA Ano* Ano Ano*
     Impulzní výstup Ano* Standardně Ano*
     * vybrán může být pouze jeden volitelný výstup
    BA307E BA308E BA327E BA328E
    Katalogové listy EN flag EN flag EN flag EN flag
    Certifikáty ATEX  EN flag  EN flag  EN flag  EN flag
     Certifikáty FM EN flag EN flag EN flag EN flag
     Certifikáty cFM EN flag EN flag EN flag EN flag
     Certifikáty  IECEx  EN flag  EN flag  EN flag  EN flag
     Certifikáty  INMETRO EN flag EN flag EN flag EN flag
     Certifikát Stupeň krytí  EN flag  EN flag  EN flag  EN flag
    Návody k použití  EN flag  EN flag  EN flag  EN flag
     Zkrácený návod CS Flag CS Flag
     Provozní příručka  EN flag CS Flag  EN flagCS Flag  EN flagCS Flag  EN flagCS Flag
    Prohlášení o shodě EN flag EN flag EN flag EN flag

    Aplikace související s výrobcem BEKA associates

    ilustrační obrázek aplikace Zobrazení jednotného času v provozech s nebezpečím výbuchu

    Zobrazení jednotného času v provozech s nebezpečím výbuchu

    Systém jednotného času je soustava synchronizovaných hodin, zobrazujících zobrazují jednotný čas současně na více místech. Tato soustava je tvořena  přesnými hlavními hodinami, sloužícími jako zdroj časové informace, a jedněmi nebo více podružnými hodinami, které tuto informaci přijímají pomocí elektrických impulzů a zobrazují uživatelům. Systémy jednotného času se využívají převážně ve školách, v nemocnicích, na letištích, nádražích, výrobních závodech a továrnách.

    ilustrační obrázek aplikace Měření otáček parních turbín

    Měření otáček parních turbín

    Měření otáček parních turbín je důležité pro kontrolu a řízení výkonu a účinnosti turbíny. Parní turbína je zařízení, které využívá tlak páry k pohánění rotoru a generování elektrické energie. Otáčky parní turbíny jsou důležité pro řízení výkonu turbíny a pro zajištění optimální účinnosti. Existují různé způsoby, jak měřit otáčky parních turbín. Nejčastěji se používají digitální otáčkoměry nebo laserové snímače otáček.
