Inkrementální enkodéry WDG, WDGI a WDGP s dutou hřídelí Incremental encoders WDG, WDGI and WDGP with hollow shaft
Přírubové inkrementální (přírůstkové) optické a magnetické snímače WDG, WDGI a WDGP
s průměrem pouzdra 36 až 145 mm a dutým hřídelem
Wachendorff Automation specialisté
Otáčky: až 12 000 rpm
Rozlišení: 1 až 25 000 PPR
Výstup: TTL, HTL, sin/cos
Teplota: -40 °C až +85 °C
Krytí: IP50 až IP67
Bez baterie
Přesné a spolehlivé inkrementální magnetické a optické enkodéry s dutou hřídelí firmy Wachendorff Automation pro všeobecné použití. Díky širokému výběru počtu impulzů na otáčku, výstupních obvodů, variant připojovacích konektorů a kabelů, krytí a teplotních rozsahů, tak vždy naleznete inkrementální enkodér přesně jaký potřebujete.
Standardní krytí IP65/67, dostupné jsou i verze pro IP50, IP54, IP55 nebo IP64.
- výstupy TTL, HTL, sin/cos
- optické enkodéry s vysoce výkonnou LED technologií
- magnetické enkodéry s velmi precizní magnetickou technologií
- včasné varování pro preventivní údržbu
- pro náročné podmínky v průmyslu a automotive

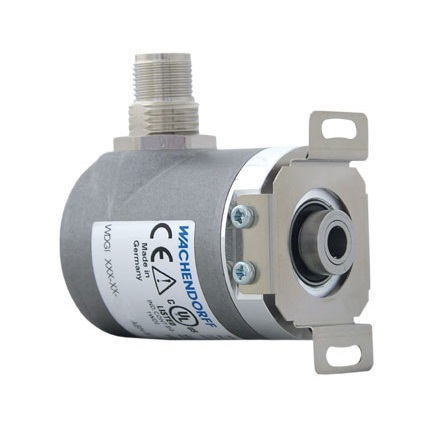

Enkodér WDGI 36E
Snímač s dutou hřídelí (neprůchozí otvor), inkrementální kvadraturní, magnetický
Pouzdro: Ø 36 mm
Vrtání (neprůchozí): Ø 6 mm, Ø 1/4″ (6.35 mm)
Stupeň krytí: IP65, IP67, těsnění hřídele IP65
Rozlišení: 1 až 1 024 pulzů/otáčku
Tvar signálu: čtvercová vlna
Enkodér WDGP 36E
Snímač s dutou hřídelí (neprůchozí otvor), inkrementální kvadraturní, magnetický
Pouzdro: Ø 36 mm
Vrtání (neprůchozí): Ø 6 mm, Ø 1/4″ (6.35 mm)
Stupeň krytí: IP65, IP67, těsnění hřídele IP65
Rozlišení: 1 až 16 384 pulzů/otáčku (předprogramované)
Tvar signálu: čtvercová vlna

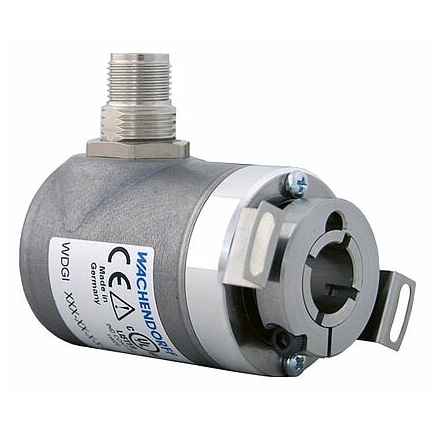

Enkodér WDGI 36E
Snímač s dutou hřídelí (neprůchozí otvor), inkrementální kvadraturní, magnetický
Pouzdro: Ø 36 mm
Vrtání (neprůchozí): Ø 12 mm, Ø 14 mm, Ø 15 mm;
s adaptérem Ø 8 a 10 mm
Stupeň krytí: IP65, IP67, těsnění hřídele IP65
Rozlišení: 1 až 1 024 pulzů/otáčku
Tvar signálu: čtvercová vlna
Enkodér WDGP 36E
Snímač s dutou hřídelí (neprůchozí otvor), inkrementální kvadraturní, magnetický
Pouzdro: Ø 36 mm
Vrtání (neprůchozí): Ø 12 mm, Ø 14 mm, Ø 15 mm;
s adaptérem Ø 8 a 10 mm
Stupeň krytí: IP65, IP67, těsnění hřídele IP65
Rozlišení: 1 až 16 384 pulzů/otáčku (předprogramované)
Tvar signálu: čtvercová vlna
Enkodér WDG 40E
Snímač s dutou hřídelí (neprůchozí otvor), inkrementální kvadraturní, optický
Pouzdro: Ø 40 mm
Vrtání (neprůchozí): Ø 6 mm
Stupeň krytí: IP67, těsnění hřídele IP65
Rozlišení: až 2 500 pulzů/otáčku
Tvar signálu: čtvercová vlna
Enkodér WDGI 58E
Snímač s dutou hřídelí (neprůchozí otvor), inkrementální kvadraturní, optický
Pouzdro: Ø 58 mm
Vrtání (neprůchozí): Ø 8, 10, 12, 15 mm, H7
Stupeň krytí: IP67, těsnění hřídele IP65
Rozlišení: až 25 000 pulzů/otáčku
Tvar signálu: čtvercová nebo sin/cosinová vlna

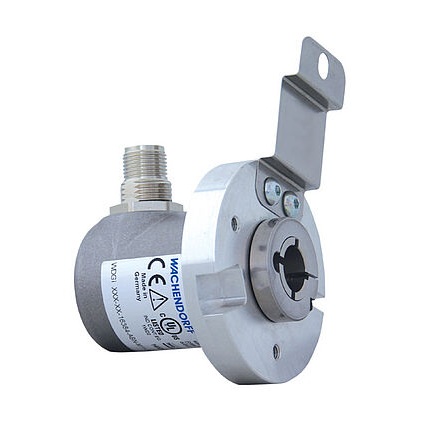

Enkodér WDGI 58E
Snímač s dutou hřídelí (neprůchozí otvor), inkrementální kvadraturní, magnetický
Pouzdro: Ø 58 mm
Vrtání (neprůchozí): Ø 12 mm;
s adaptérem Ø 6, 6.35 (1/4″), 7, 8, 9.525 (3/8″), 10 mm
Stupeň krytí: IP67, těsnění hřídele IP65
Rozlišení: až 1 024 pulzů/otáčku
Tvar signálu: čtvercová
Enkodér WDGP 58E
Snímač s dutou hřídelí (neprůchozí otvor), inkrementální kvadraturní, magnetický
Pouzdro: Ø 58 mm
Vrtání (neprůchozí): Ø 12 mm;
s adaptérem Ø 12 mm, Ø 14, Ø 15 mm; s adaptérem Ø 6, 8 a 10 mm
Stupeň krytí: IP65, IP67, těsnění hřídele IP65
Rozlišení: 1 až 16 384 pulzů/otáčku
Tvar signálu: čtvercová
Enkodér WDGI 58H
Snímač s dutou hřídelí, inkrementální kvadraturní, optický
Pouzdro: Ø 58 mm
Vrtání: Ø 8, 10, 12, 1/2″ (12.7 mm), 14, 15 mm, H7
Stupeň krytí: IP67, těsnění hřídele IP65
Rozlišení: až 25 000 pulzů/otáčku
Tvar signálu: čtvercová nebo sin/cosinová vlna
Enkodér WDG 80H
Snímač s dutou hřídelí, inkrementální kvadraturní, optický
Pouzdro: Ø 80 mm
Vrtání: Ø 10, 12, 14, 15, 16, 18, 20, 25, 27 mm, H8
Stupeň krytí: IP65
Rozlišení: až 3840 pulzů/otáčku
Tvar signálu: čtvercová nebo sin/cosinusová vlna
Enkodér WDG 100H
Snímač s dutou hřídelí, inkrementální kvadraturní, optický
Pouzdro: Ø 100 mm
Vrtání: Ø 25, 1″ (25.4), 28, 30, 32, 35, 36, 38, 40, 42, 45 mm
Stupeň krytí: IP55
Rozlišení: až 20 480 pulzů/otáčku
Tvar signálu: čtvercová nebo sin/cosinusová vlna
Enkodér WDG 100G
Snímač s dutou hřídelí, inkrementální kvadraturní, optický
Pouzdro: Ø 100 mm
Vrtání: Ø 25, 1″ (25.4), 28, 30, 32, 35, 36, 38, 40, 42, 45 mm
Stupeň krytí: IP50
Rozlišení: až 20 480 pulzů/otáčku
Tvar signálu: čtvercová nebo sin/cosinusová vlna
Enkodér WDG 100I
Snímač s dutou hřídelí, inkrementální kvadraturní, optický
Svěrný kroužek z nerezové oceli
Pouzdro: Ø 100 mm
Vrtání s izolační vložkou: Ø 25, 30, 32, 38, 40, 42 mm
Stupeň krytí: IP55
Rozlišení: až 20 480 pulzů/otáčku
Tvar signálu: čtvercová nebo sin/cosinusová vlna
Enkodér WDG 145H
Snímač s dutou hřídelí, inkrementální kvadraturní, optický
Pouzdro: Ø 145 mm
Vrtání s izolační vložkou: Ø 45, 48, 50, 55, 60, 65, 72 mm
Stupeň krytí: IP54, na přání IP64
Rozlišení: 1024 nebo 2500 pulzů/otáčku
Tvar signálu: čtvercová vlna







Aplikace související s výrobcem Wachendorff Automation

Měření rychlosti a polohy pohybu u průmyslových robotů
V průmyslových aplikacích, jako je například obrábění kovů nebo montážní linky, je klíčové mít roboty, kteří mohou pohybovat obrobky rychle a přesně, což zvyšuje celkovou efektivitu výrobního procesu. Enkodéry umožňují robotům dosáhnout optimálních trajektorií pohybu a minimalizují chyby, což je zásadní pro dosažení kvalitních výsledků v průmyslové výrobě.

Nepřetržitá automatizace vrtných souprav
Enkodéry jsou nedílnou součástí moderních vrtných souprav a hrají zásadní roli při zvyšování efektivity, přesnosti a bezpečnosti vrtání. Uplatňují se především absolutní enkodéry s magnetickým principem snímání, které hravě konkuruje přesnosti optických enkodérů a zároveň dávají skvělou alternativu pro aplikace se silnými mechanickými vibracemi a nejrůznějším robustním zařízením.

Koordinace pohybu plnicích a stáčecích linek
Automatické plnicí a stáčecí linky jsou nepostradatelnou součástí nápojového a potravinářského průmyslu, kde přesnost a spolehlivost hrají klíčovou roli. Tyto linky jsou navrženy pro plnění obalů, a enkodéry jsou zde důležitým prvkem, který umožňuje těmto strojům pracovat vysoce efektivně.

Odměřování ujeté vzdálenosti autonomních vozíků
První autonomní vozík (AGV) byl vyvinut v 80. letech. Bez senzorové technologie by to nebylo možné. Díky neustálému vývoji senzorů se stále více AGV zavádí do provozů, zvyšuje se tak efektivita skladového hospodářství a bezpečnost na pracovišti. Senzory se programují dle vnějších podmínek a přenášejí data do hlavního řídícího modulu AGV, což umožňuje autonomnímu vozíku pohybovat se po pracovišti a plnit zadané úkoly bez lidského zásahu.

Řízení úhlu natočení lopatek a nastavení azimutu u větrných elektráren
Využití obnovitelných energií, jako jsou větrné elektrárny, má zásadní význam pro ochranu klimatu a životního prostředí. V posledních letech získává stále větší význam využívání větrných turbín, jak na pevnině, tak i na moři. Důležitým faktorem pro dosažení co nejvyššího energetického výkonu je vysoká účinnost elektráren. V tomto ohledu jsou přesné snímače jejich klíčovým prvkem, které pomáhají optimalizovat výkon a snižovat náklady na údržbu.

Ovládání otočných a teleskopických ramen
Jedním ze způsobů, jak zajistit přesné polohování např. ramen jeřábů a montážních plošin, je použití absolutních enkodérů s komunikací CANopen. Tato komunikace je kvazi standardem v automobilovém průmyslu, snadno definuje priority a dělá tak systém extrémně stabilním. Tyto enkodéry umožňují precizní měření polohy, rychlosti, sklonu a úhlu natočení v reálném čase, což je důležité pro spolehlivé a precizní ovládání strojů.

Systém pro zpětnou vazbu polohy
Systém pro zpětnou vazbu polohy (anglicky "position feedback system") je soubor technologií a zařízení, které slouží k měření a kontrole polohy objektu nebo mechanického zařízení. Tento systém je klíčovým nástrojem pro automatizaci pracovních procesů v různých průmyslových odvětvích. Systém pro zpětnou vazbu polohy se skládá z řídící jednotky, senzorů polohy, kterými mohou být např. enkodéry, a akčních členů.

Simulace namáhání automobilových brzd
Automobilové brzdy jsou jedním z klíčových prvků vozidla, které zajišťují bezpečnost řidiče a ostatních účastníků silničního provozu. Je důležité, aby brzdy byly spolehlivé a zajišťovaly dostatečný brzdný výkon v různých situacích a podmínkách. Proto se při vývoji a testování nových typů brzd používají různé metody, které simulují namáhání brzd v různých podmínkách. Jednou z metod simulace namáhání brzd je tzv. dynamická simulace, kdy se používají speciální testovací zařízení, která umožňují simulovat jízdu vozidla v různých podmínkách.
