IN-FLOW „High-FLOW“, hmotnostní průtokoměr a regulátor vysokých průtoků

logo D-Ex info@dex.cz | +420 541 423 211
  • IN-FLOW „High-FLOW“, hmotnostní průtokoměr a regulátor vysokých průtoků IN-FLOW 'High-FLOW' Mass Flow Meters / Controllers for Gases

    Určeno do prostředí s nebezpečím výbuchu - Ex IN-FLOW HIGH FLOW

    Termický hmotnostní průtokoměr a regulátor průtoku pro vysoké průtoky plynů vybaven krytím IP65 pro aplikace v průmyslu.

    Země původu - Země původu
    Země původu

    Bronkhorst specialisté

    Anton Piják | +420 775 757 216 | apijak@dex.cz
    • ikona parametru rozsahRozsah: 0,4–20 m3n/h až 220–11000 m3n/h (Podle N2)
    • ikona parametru přesnostPřesnost: ± 1 % FS
    • ikona parametru opakovatelnostOpakovatelnost: < 0,2 % RD
    • ikona parametru tlakTlak: 40 | 100 | 200 | 400 bar (64 | 100 bar pro regulátory)
    • ikona parametru materiálMateriál: Nerezová ocel 316L
    • ikona parametru krytíKrytí: IP65
    • ikona parametru komunikaceKomunikace: Analogová 0-5 (10) Vdc nebo 0 (4)-20 mA i digitální RS-232 s možností přidat CANopen®, DeviceNet™, EtherCAT®, PROFIBUS DP, PROFINET, Modbus RTU, ASCII nebo TCP/IP, EtherNet/IP, POWERLINK nebo FLOW-BUS
    • ikona parametru displejDisplej: Volitelná zobrazovací a ovládací jednotka BRIGHT

    Kompaktní průtokoměry plynů pro vysoké průtoky

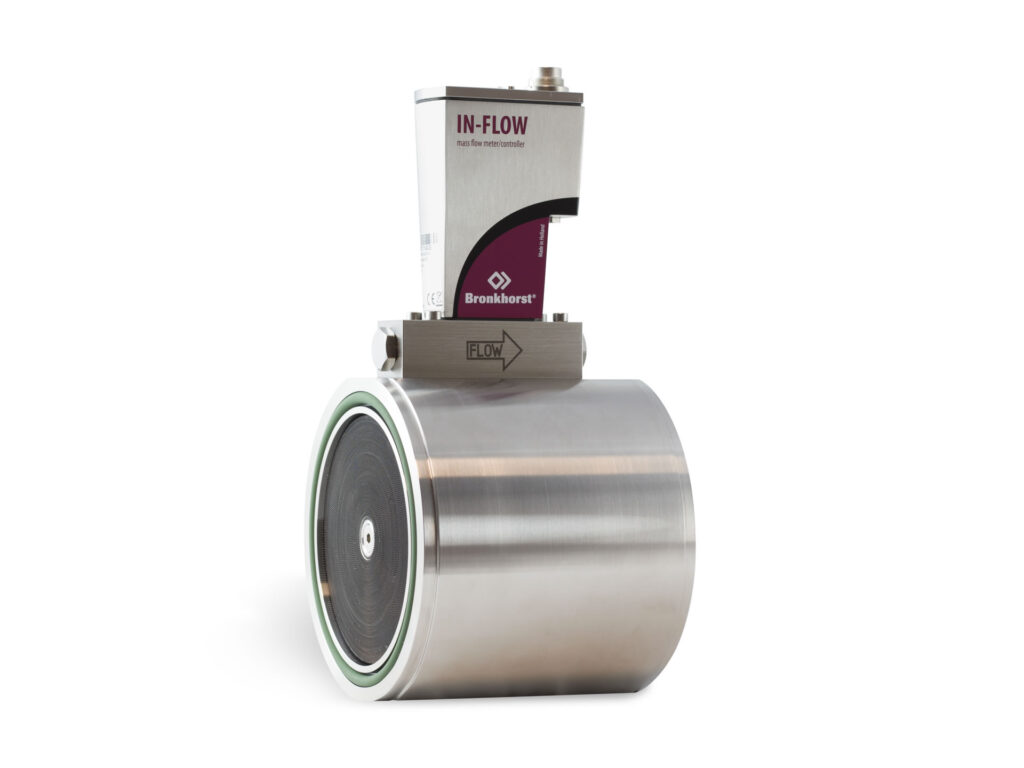

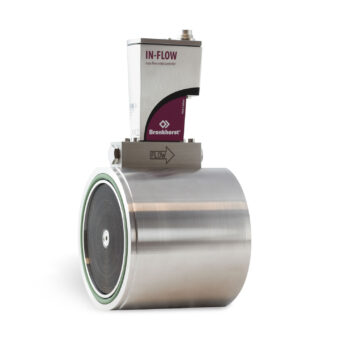

    Pro měření spotřeby plynů s vysokým průtokem mnoho zákazníků sahá po objemových průtokoměrech jako jsou vírové, turbínové nebo průtokoměry na principu rozdílného tlaku. Pro převedení na hmotnostní průtok vyžadují všechny zmíněné typy průtokoměru kompenzaci tlaku a teploty. Série hmotnostních průtokoměrů Bronkhorst F-106/F-107 nabízí přesné měřené vysokých průtoků na potrubí až po 10 palců /DN 250. Navíc vestavěná pc-deska umožňuje funkce jako je počítadlo či alarm již v základní výbavě s možností rozšířit o průmyslové rozhraní pro komunikaci s PLC.

    Regulátory vysokých průtoků plynů

    Modely série IN-FLOW High-flow F-206AI / F-206BI jsou kompaktní regulátory s vestavěným, v klidovém stavu zavřeným ventilem schopným regulovat průtoky až po Kv 6.0, což odpovídá přibližně 375 m3n/h N2. Pro vyšší průtoky můžeme nabídnout průtokoměry s ventily jiných značek.

    Prostory s nebezpečím výbuchu

    Pokud je třeba měření či regulaci provádět v prostředí s nebezpečím výbuchu, lze přístroje vybavit potřebnou ochranou v souladu s certifikací ATEX cat. 3 zóna 2.

    Klíčové vlastnosti

    • Vysoká přesnost 1% FS
    • Odolná konstrukce s ochranou IP65 proti vniknutí vody a prachu
    • Volitelná verze pro ATEX zónu 2
    • Volitelná verze pro FM Class I, Div 2 (A, B, C, D; T4)
    • Volitelná KCs certifikace (Ochrana Ex nA IIC T4)
    • Žádné pohyblivé části
    • Analogová a digitální komunikace s volitelným průmyslovým rozhraním
    • Podle dat IEC 61508 standardu nejlepší ve své třídě ve střední době mezi poruchami

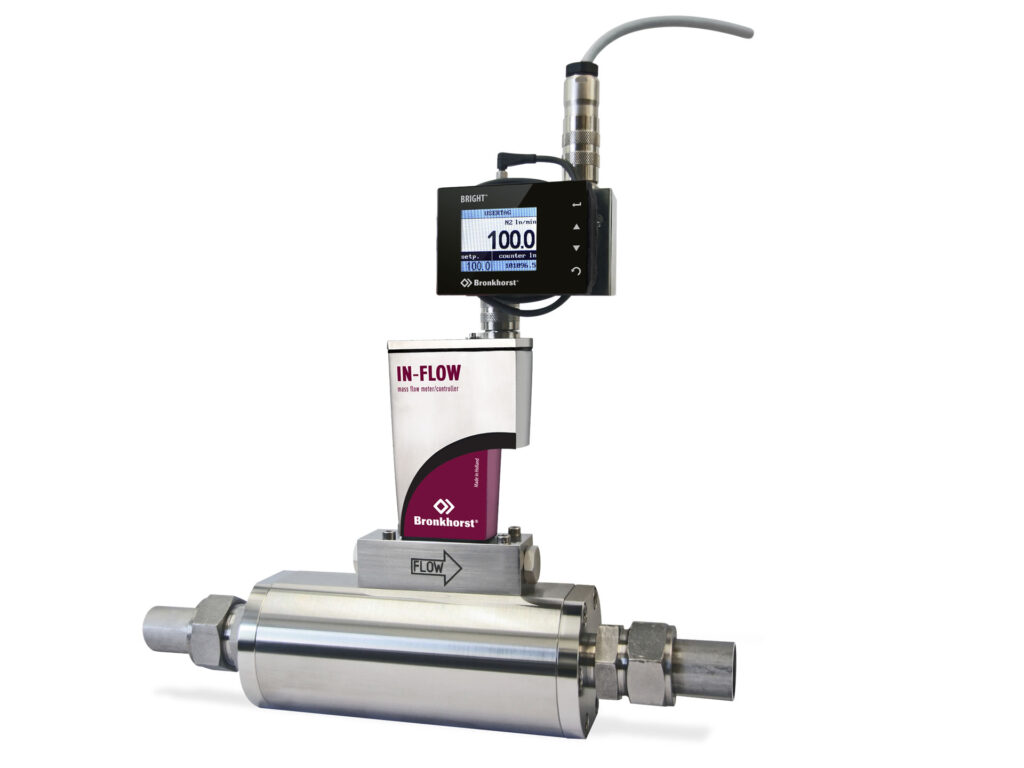

    Multifunkční display Bright



    brožura s technickými daty


    adaptár


    Síťový adaptér PiPS



    stručný manuál

    ilustrační obrázek aplikace Regulace průtoku plynů pro hutní pece

    Regulace průtoku plynů pro hutní pece

    Regulace průtoku plynů pro hutní pece je stěžejní pro řízení průběhu hutního procesu a dosažení jeho nejvyšší efektivity a zabránění zbytečné spotřebě plynu. Pro hutnictví je důležitým faktorem výhřevnost plamene, tu velmi ovlivňuje složení plynu, který spalujeme, současně jde také o co nejvyšší eliminaci produkce emisí a škodlivin.
