  • Horizontální hladinový spínač HLS-M (verze mini) Float switch HLS-M for horizontal installation, miniature design

    prodloužená záruka 24 mesíců Horizontální limitní spínač hladiny, model HLS-M23
    Horizontální limitní spínač hladiny, model HLS-M11Horizontální limitní spínač hladiny, model HLS-M12Horizontální limitní spínač hladiny, model HLS-M21Horizontální limitní spínač hladiny, model HLS-M22

    Kompaktní horizontální magnetický plovákový limitní spínač pro monitorování výšky hladiny kapalin.

    Země původu - Země původu
    Země původu

    KSR Kuebler specialista

    • ikona parametru hustotaHustota: ≥ 800 kg/m3
    • ikona parametru teplotaTeplota: -40 °C až +120 °C (180 °C)
    • ikona parametru tlakTlak: vakuum až 0,5 MPa
    • ikona parametru výstupVýstup: elektrický binární (bistabilní)
    • ikona parametru ---Kontakt: 1× SPST
    • ikona parametru materiálMateriál: 304, PP
    • ikona parametru krytíKrytí: IP65

    Modely spínačů

    HLS-M11 (plastový s vnitřní instalací)
    HLS-M12 (plastový s vnější instalací)
    HLS-M21 (nerezové s vnitřní instalací)
    HLS-M22 (nerezový s vnější instalací)
    HLS-M22H (nerezový s vnější instalací, pro teploty až 180 °C)
    HLS-M23 (nerezový s vnější instalací a připojovacím konektorem)

    Logo WIKA
    KSR KUEBLER Niveau-Messtechnik GmbH je členem WIKA Group.

    Popis

    Horizontální plovákové magnetické spínače modely HLS-M1x a HLS-M2x od výrobce KSR Kuebler jsou limitní mini hladinoměry, které jsou umístěny z boku nádrže přímo v prostoru měření. Vyznačují se kompaktním prostorově úsporným miniaturním designem. Zařízení pracuje na principu výkyvné páky, na jejíž koncích jsou umístěny plovák a permanentní magnet. Plovák se pohybuje společně s hladinou měřeného média a skrz permanentní magnet ovládá jazýčkový kontakt. Při dosažení předem nastaveného spínacího bodu dojde k sepnutí, nebo rozepnutí jazýčkového kontaktu umístěného v kontaktní trubce. Tím je umožněno sledování limitního stavu hladiny.


    Vlastnosti

    • přístroj je umístěn přímo v prostoru měření z boku do nádrže
    • jednoduchý a osvědčený funkční princip
    • použití pro teploty -40 °C až +120 °C (180 °C), provozní tlak vakuum až 0,5 MPa, hustota ρ ≥ 800 kg/m3
    • materiál nerez 304 nebo plast (PP)
    • elektrické připojení kabelem nebo konektorem
    • jeden spínací kontakt NO (resp. NC při otočení o 180°)
    • procesní připojení šroubením s vnější nebo vnitřní instalací
    • krytí IP65

    Použití

    • pro průmyslové použití
    • měření hladiny téměř všech kapalin
    • řízení a monitorování různých úrovní hladin (např. pro čerpání)
    • ochrana proti chodu nasucho a proti přetečení
    • hladinové alarmy
    Model spínače Materiál Instalace El. připojení Délka

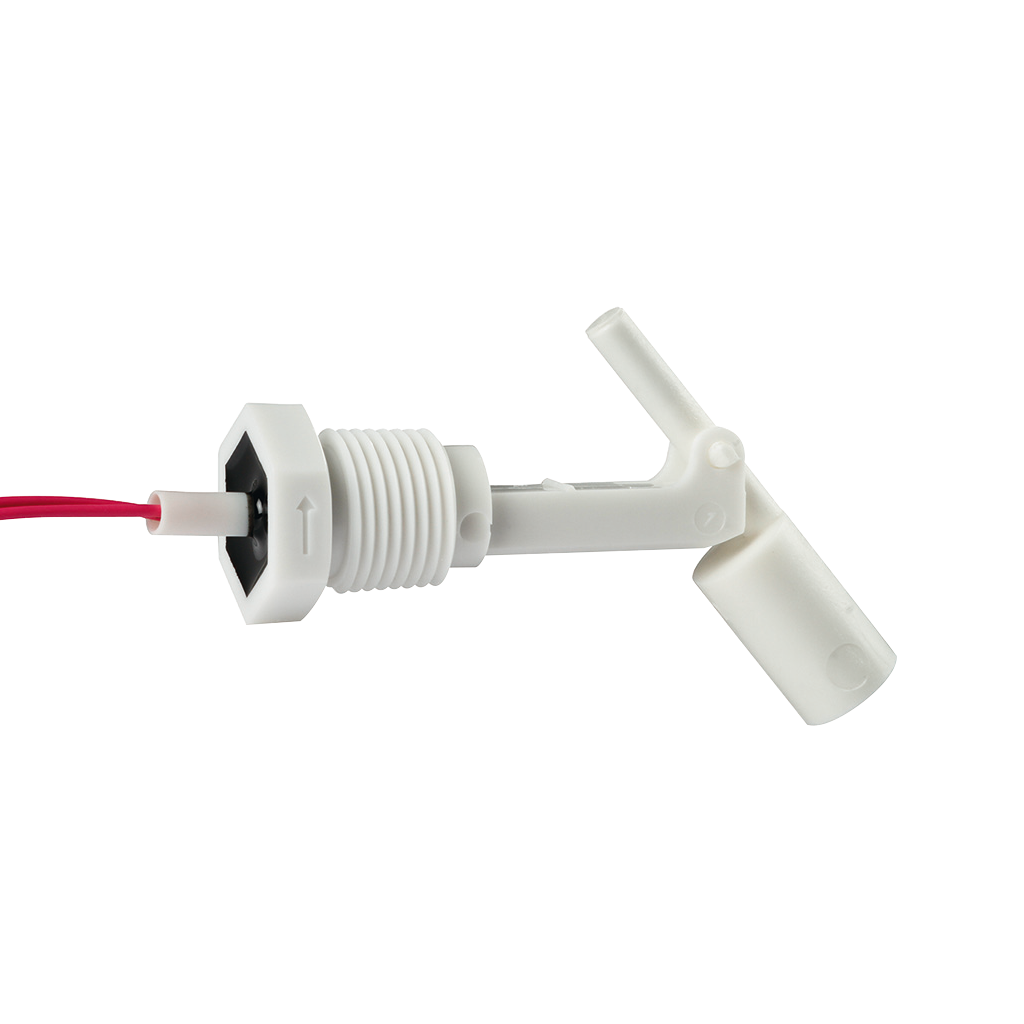

    Horizontální limitní spínač hladiny, model HLS-M11 HLS-M11 Plast (polypropylen) Zevnitř Kabel 98,5 mm
    Horizontální limitní spínač hladiny, model HLS-M12 HLS-M12 Plast (polypropylen) Zvenku Kabel 98,5 mm

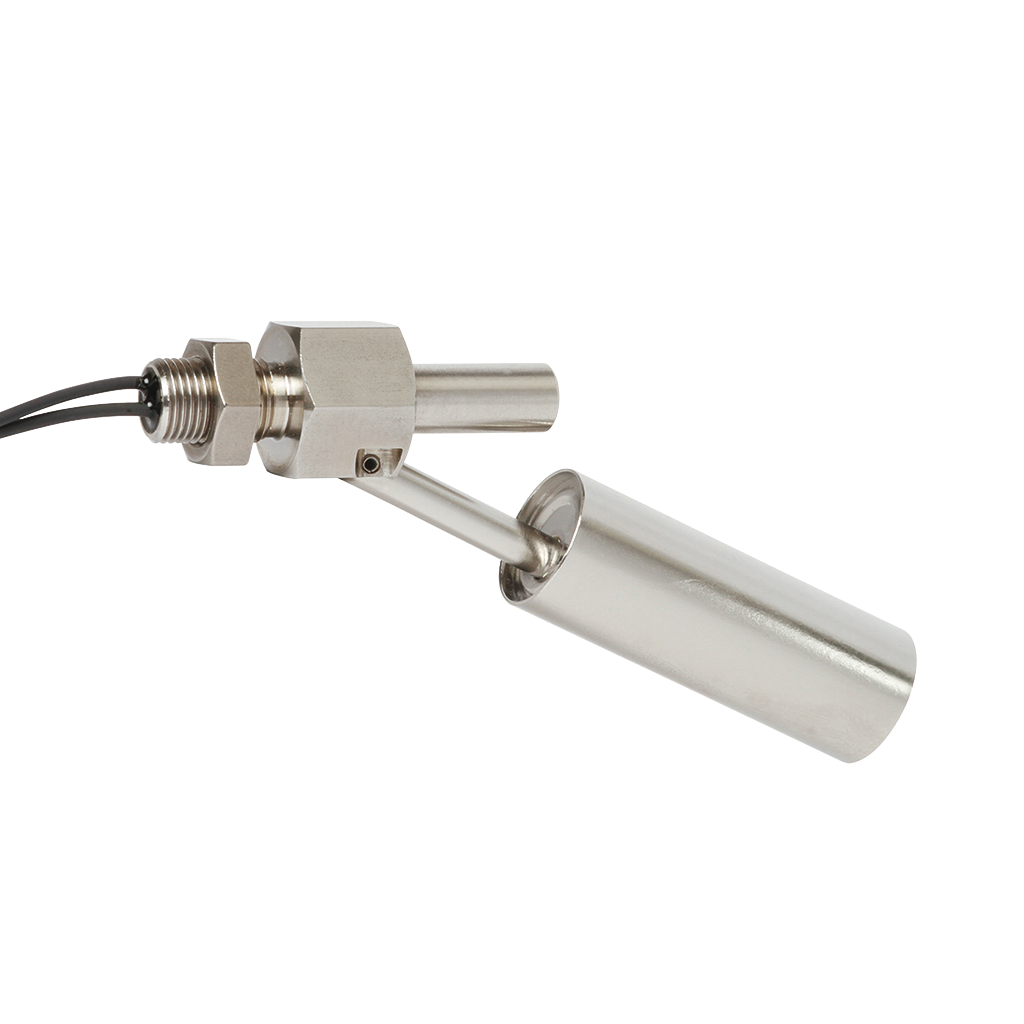

    Horizontální limitní spínač hladiny, model HLS-M21 HLS-M21 Nerezová ocel 1.4301 Zevnitř Kabel 97 mm

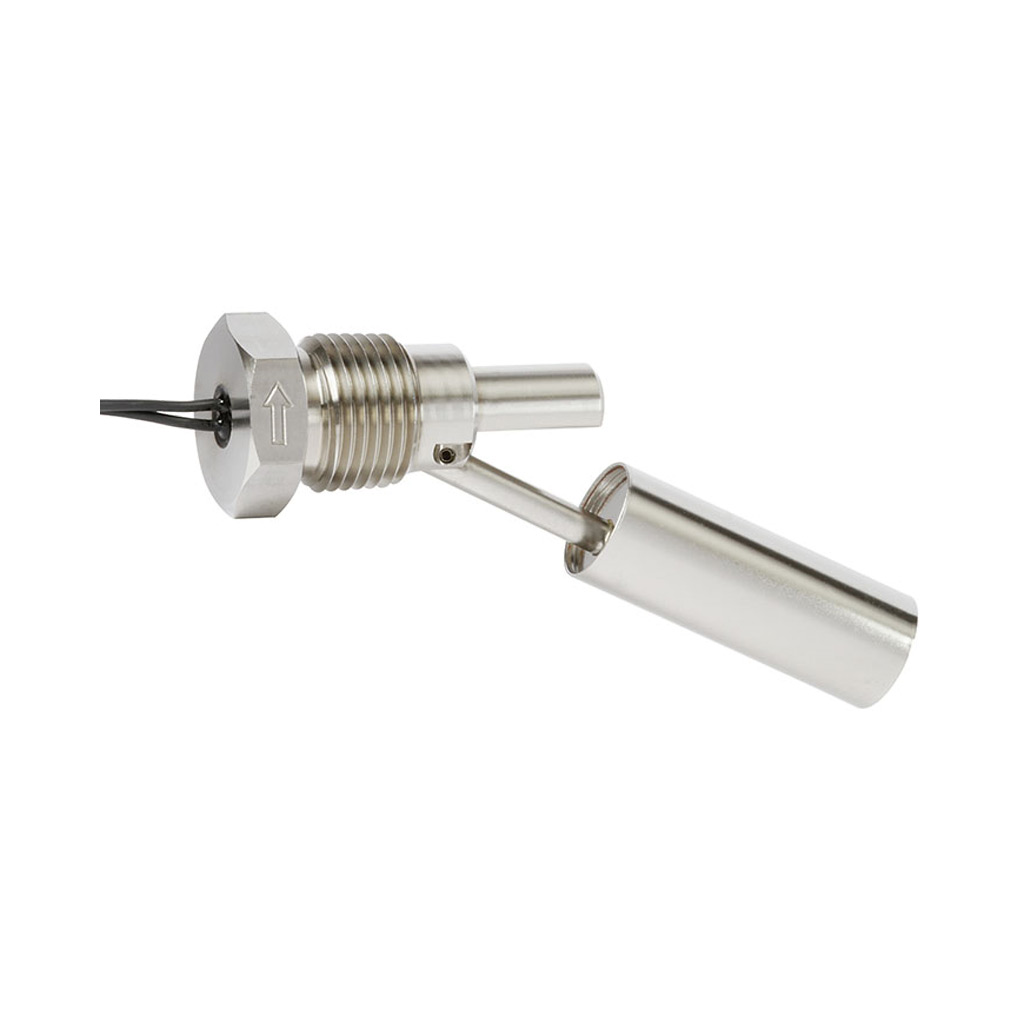

    Horizontální limitní spínač hladiny, model HLS-M22 HLS-M22 Nerezová ocel 1.4301 Zvenku Kabel 94 mm

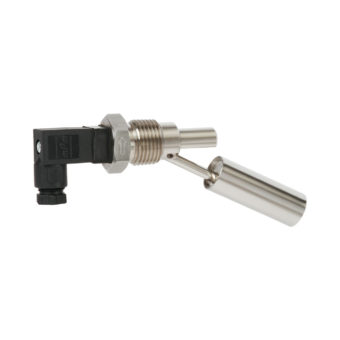

    Horizontální limitní spínač hladiny, model HLS-M23 HLS-M23 Nerezová ocel 1.4301 Zvenku Konektor 134,5 mm
    ilustrační obrázek aplikace Hlídání minimální hladiny oleje ve zhášecí tlumivce zemního spojení

    Hlídání minimální hladiny oleje ve zhášecí tlumivce zemního spojení

    Zhášecí tlumivka zemního spojení slouží k odstranění nežádoucích vln v elektrickém napětí, které mohou vznikat při přechodu mezi různými zdroji energie nebo při připojení velkých zatěžovacích zdrojů. Minimální hladina oleje ve zhášecí tlumivce zemního spojení je nezbytná pro její správnou funkci a ochranu před poškozením. Pokud je hladina oleje příliš nízká, může dojít k přehřátí a poškození tlumivky. Hladinu oleje proto musíme pravidelně kontrolovat a případně ji doplňovat, pokud je to nutné.

    Aplikace související s výrobcem KSR Kuebler

    ilustrační obrázek aplikace Monitorování výšky hladiny v čističkách odpadních vod

    Monitorování výšky hladiny v čističkách odpadních vod

    V čističkách odpadních vod se obvykle monitoruje výška hladiny vody v nádrži za účelem správného řízení a provozu čističky. Existuje několik způsobů, jak lze výšku hladiny v nádržích sledovat. Jeden z nejstarších, nejjednodušších a nejspolehlivějších způsobů limitního měření výšky hladiny v nádrži je pomocí závěsného plovákového spínače.

    ilustrační obrázek aplikace Monitorování minimální a maximální výšky hladiny u nádrží pohonných hmot

    Monitorování minimální a maximální výšky hladiny u nádrží pohonných hmot

    Sledování minimální a maximální hladiny paliva v nádržích je důležité z několika důvodů. Hlídáním minimální hladiny je zajištěna informace, že jsou k dispozici dostatečné zásoby paliva a hlídáním maximální hladiny je naopak zajištěna informace, že nedošlo k přeplnění nádrže a nehrozí tak únik pohonných hmot, který může zapříčinit negativní dopady na životní prostředí. Typicky se s touto aplikací můžeme setkat u nádrží čerpacích stanic pohonných hmot.

    ilustrační obrázek aplikace Měření výšky hladiny v kondenzačních nádržích parních turbín

    Měření výšky hladiny v kondenzačních nádržích parních turbín

    Parní turbína je nejpoužívanější tepelný rotační lopatkový motor sloužící k přeměně vnitřní energie páry na mechanickou energii. Moderní energetická turbína sestává z několika technologických uzlů a jedním z těchto uzlů je i kondenzační nádrž. Ta slouží jako tepelný výměník, kde dochází ke kondenzaci páry, vystupující z koncových dílů turbíny, na kapalný vodní kondenzát.
