Horizontální hladinový spínač HLS

logo D-Ex info@dex.cz | +420 541 423 211
  • Horizontální hladinový spínač HLS Float switch HLS for the process industry, horizontal installation

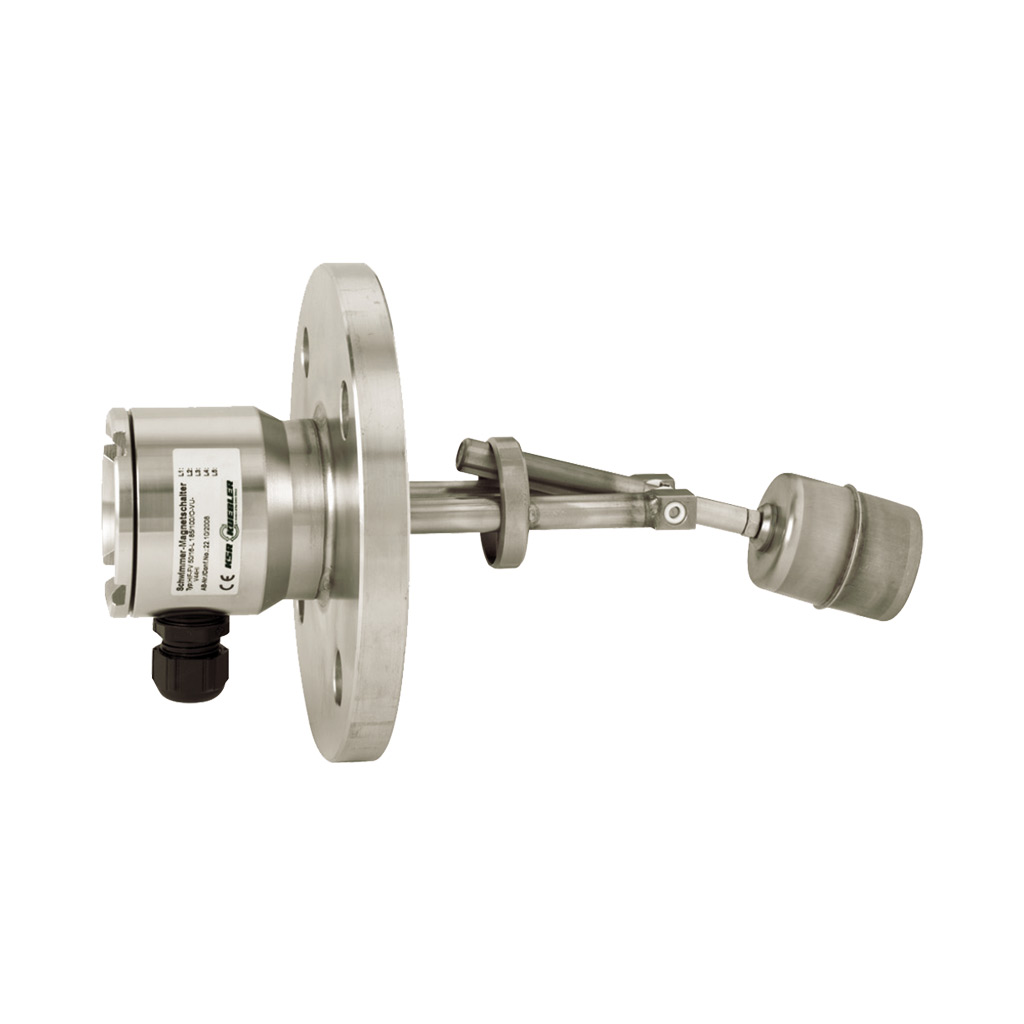

    Určeno do prostředí s nebezpečím výbuchu - Exprodloužená záruka 24 mesíců Horizontální plovákový magnetický spínač hladiny - provedení s SS připojovací el. krabicí

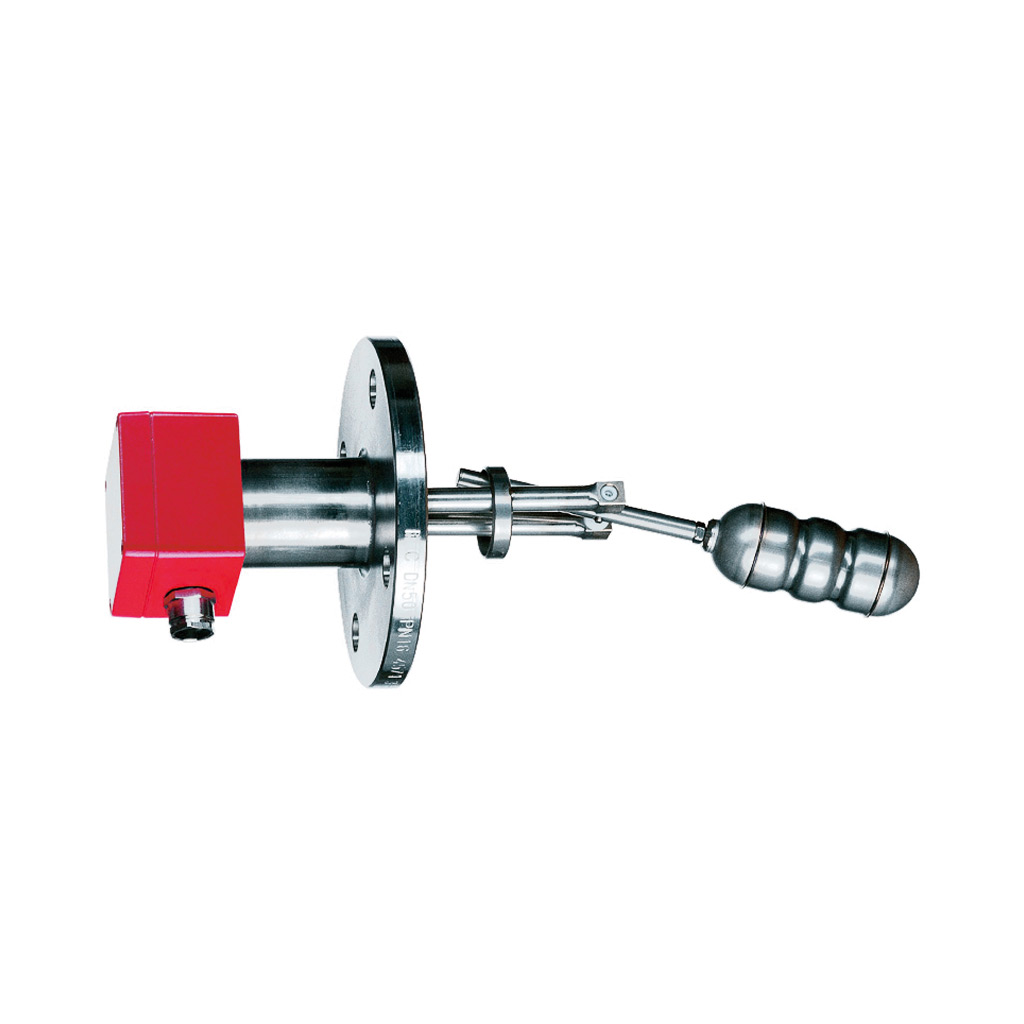

    Horizontální plovákový magnetický spínač hladiny - provedení PVCStarší provedení horizontálního plovákového magnetického spínače hladiny - provedení s Al připojovací el. krabicí

    Průmyslový horizontální magnetický plovákový limitní spínač pro monitorování výšky hladiny kapalin.

    Země původu - Země původu
    Země původu

    KSR Kuebler specialista

    • ikona parametru hustotaHustota: ≥ 500 kg/m3
    • ikona parametru teplotaTeplota: -120 °C až +350 °C
    • ikona parametru tlakTlak: vakuum až 23 MPa
    • ikona parametru výstupVýstup: elektrický binární (bistabilní)
    • ikona parametru ---Kontakt: 1× SPST/SPDT
    • ikona parametru materiálMateriál: 316Ti, PP
    • ikona parametru krytíKrytí: IP65 - IP66/68

    Modely spínačů

    HLS-S (standardní)
    HLS-P (plastové)

    Logo WIKA
    KSR KUEBLER Niveau-Messtechnik GmbH je členem WIKA Group.

    Popis

    Horizontální plovákový magnetický spínač model HLS od výrobce KSR Kuebler je limitní hladinoměr, který je umístěn z boku nádrže přímo v prostoru měření. Zařízení pracuje na principu výkyvné páky, na jejíž koncích jsou umístěny plovák a permanentní magnet. Plovák se pohybuje společně s hladinou měřeného média (resp. na rozmezí dvou kapalin) a skrz permanentní magnet ovládá jazýčkový kontakt. Při dosažení předem nastaveného spínacího bodu dojde k sepnutí, rozepnutí nebo přepnutí jazýčkového kontaktu umístěného v kontaktní trubce. Tím je umožněno sledování limitního stavu hladiny.


    Vlastnosti

    • přístroj je umístěn přímo v prostoru měření z boku do nádrže
    • jednoduchý a osvědčený funkční princip
    • dlouhá životnost v náročných podmínkách
    • použití pro teploty -120 °C až +350 °C, provozní tlak vakuum až 23 MPa, hustota ρ ≥ 500 kg/m3
    • materiál nerez 316Ti, plast (PP)
    • možnost volby funkce kontaktů (spínací, rozpínací, přepínací, včetně výstupu pro PLC a NAMUR)
    • individuální konstrukce na přání zákazníka
    • procesní připojení přírubou
    • certifikáty: ATEX (Ex i), EAC (TR CU), DNV GL, ABS
    • možnost rozšíření standardní záruky
    • krytí IP65 – IP66/68

    Použití

    • měření hladiny téměř všech kapalin
    • řízení a monitorování různých úrovní hladin (např. pro čerpání)
    • chemický a petrochemický průmysl
    • zařízení pro výrobu energie, elektrárny
    • vodohospodářství, úprava pitné vody

    Logo Ex
    Hladinoměry HLS mohou být dodány v provedení pro montáž do prostředí s nebezpečím výbuchu (Ex).



    Tvorba objednacího kódu

    1 2 3 4 5 6 7 8 9
    HIF FV 50/16/C L193/100 /0 V S/R22 V44HI Ex

    Horizontální plovákový spínač HLS

    1. typ / řada
    2. materiál a typ krabice elektrického připojení
    3. procesní připojení
    4. délka vyložení L / délka kontaktní trubky K
    5. vyvýšení krabice elektrického připojení
    6. materiál kontaktní trubky
    7. funkce kontaktu a jeho vlastnosti
    8. plovák
    9. schválení (volitelné)

    Příklady kódů

    HIF-FVEN50/40/B1-L190/100/0-LU/HT-V52HI/Gr.
    HIF-FV65/16/B1-L193/100/0-VU/HT-V44HI
    HIF-FVEN80/16/B1-L240/100/0-VU-ZVSS43/100HI
    HIF-FV2″/600/RF-L300/100/100-VU/N-T52HI
    HIF-FV3″/1500/RTJ-L400/100/0-VU/R-T52HI/Gr. 5

    Podrobný dokument věnovaný tvorbě objednacího kódu naleznete v záložce Dokumentace.

    ilustrační obrázek aplikace Hlídání minimální hladiny oleje ve zhášecí tlumivce zemního spojení

    Hlídání minimální hladiny oleje ve zhášecí tlumivce zemního spojení

    Zhášecí tlumivka zemního spojení slouží k odstranění nežádoucích vln v elektrickém napětí, které mohou vznikat při přechodu mezi různými zdroji energie nebo při připojení velkých zatěžovacích zdrojů. Minimální hladina oleje ve zhášecí tlumivce zemního spojení je nezbytná pro její správnou funkci a ochranu před poškozením. Pokud je hladina oleje příliš nízká, může dojít k přehřátí a poškození tlumivky. Hladinu oleje proto musíme pravidelně kontrolovat a případně ji doplňovat, pokud je to nutné.

    ilustrační obrázek aplikace Monitorování minimální a maximální výšky hladiny u nádrží pohonných hmot

    Monitorování minimální a maximální výšky hladiny u nádrží pohonných hmot

    Sledování minimální a maximální hladiny paliva v nádržích je důležité z několika důvodů. Hlídáním minimální hladiny je zajištěna informace, že jsou k dispozici dostatečné zásoby paliva a hlídáním maximální hladiny je naopak zajištěna informace, že nedošlo k přeplnění nádrže a nehrozí tak únik pohonných hmot, který může zapříčinit negativní dopady na životní prostředí. Typicky se s touto aplikací můžeme setkat u nádrží čerpacích stanic pohonných hmot.

    Aplikace související s výrobcem KSR Kuebler

    ilustrační obrázek aplikace Monitorování výšky hladiny v čističkách odpadních vod

    Monitorování výšky hladiny v čističkách odpadních vod

    V čističkách odpadních vod se obvykle monitoruje výška hladiny vody v nádrži za účelem správného řízení a provozu čističky. Existuje několik způsobů, jak lze výšku hladiny v nádržích sledovat. Jeden z nejstarších, nejjednodušších a nejspolehlivějších způsobů limitního měření výšky hladiny v nádrži je pomocí závěsného plovákového spínače.

    ilustrační obrázek aplikace Měření výšky hladiny v kondenzačních nádržích parních turbín

    Měření výšky hladiny v kondenzačních nádržích parních turbín

    Parní turbína je nejpoužívanější tepelný rotační lopatkový motor sloužící k přeměně vnitřní energie páry na mechanickou energii. Moderní energetická turbína sestává z několika technologických uzlů a jedním z těchto uzlů je i kondenzační nádrž. Ta slouží jako tepelný výměník, kde dochází ke kondenzaci páry, vystupující z koncových dílů turbíny, na kapalný vodní kondenzát.
