  • Hladinový spínač v obtokové komoře ELS Float switch ELS for the process industry, in laterally mounted external chamber

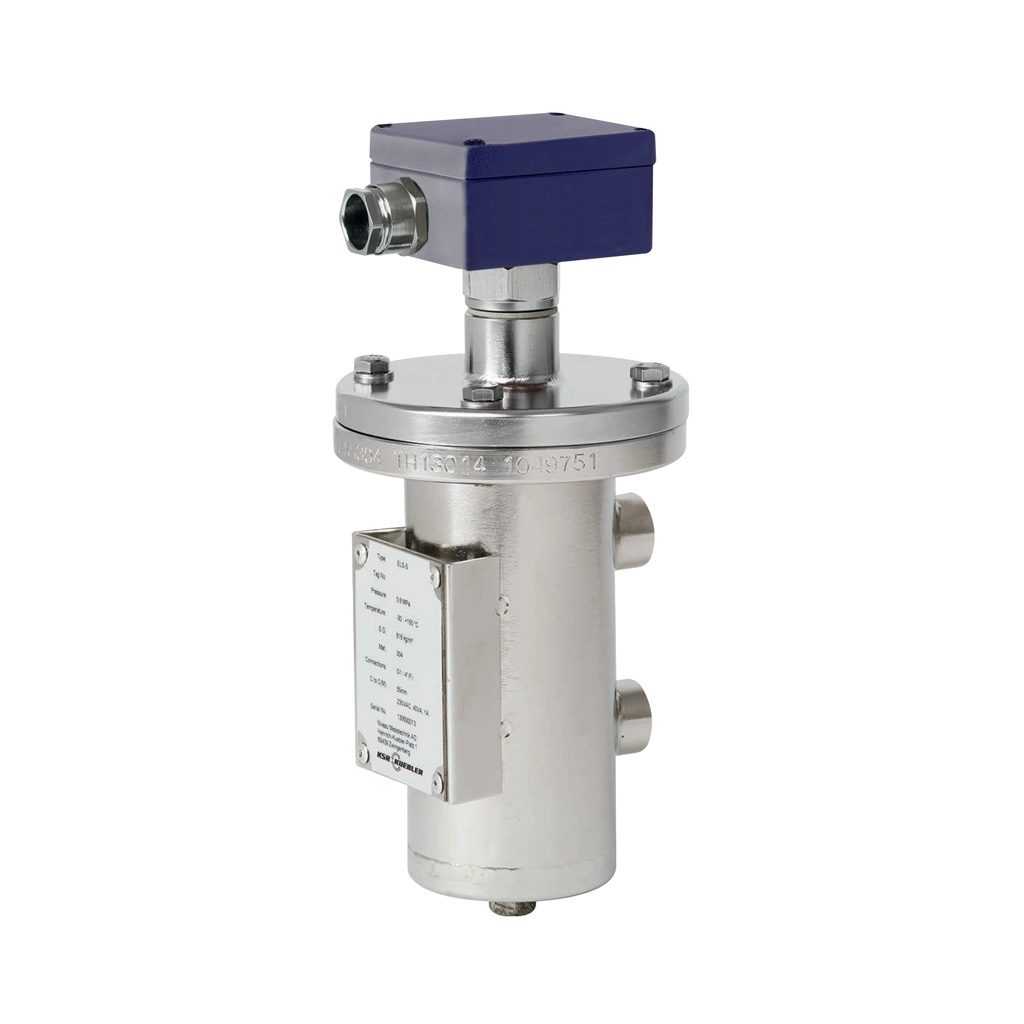

    prodloužená záruka 24 mesíců Plovákový magnetický spínač hladiny v obtokové komoře KSR Kuebler, model ELS

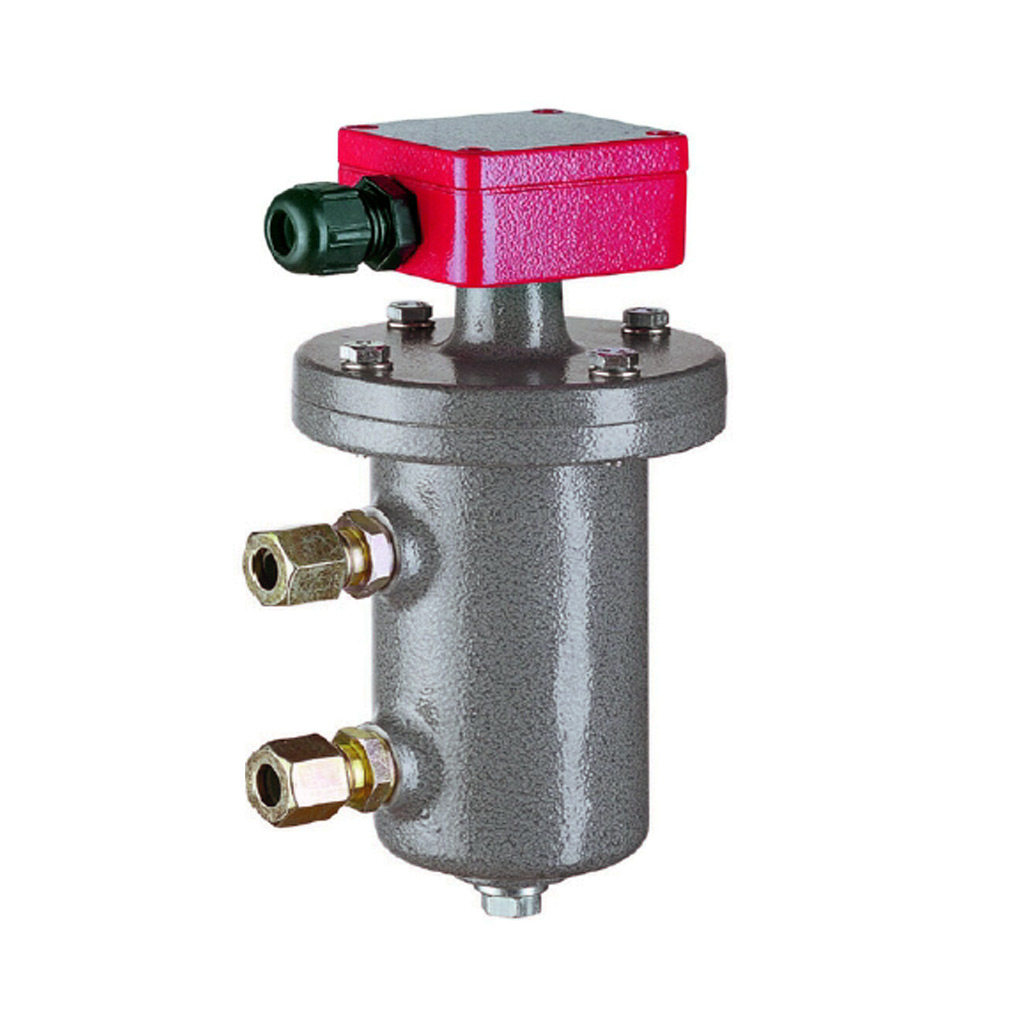

    plovákový magnetický spínač hladiny v obtokové komořePlovákový magnetický spínač hladiny v obtokové komořeStarší provedení plovákového magnetického spínače hladiny v obtokové komoře s červeně lakovanou hlavicí

    Průmyslový magnetický plovákový limitní spínač v obtokové komoře pro monitorování výšky hladiny kapalin.

    Země původu - Země původu
    Země původu

    KSR Kuebler specialista

    • ikona parametru hustotaHustota: ≥ 600 kg/m3
    • ikona parametru teplotaTeplota: -30 °C až +150 °C
    • ikona parametru tlakTlak: vakuum až 4 MPa
    • ikona parametru výstupVýstup: elektrický binární (bistabilní)
    • ikona parametru ---Kontakt: 1× SPDT - uprostřed procesního připojení
    • ikona parametru materiálMateriál: 316Ti, AlMg5, Rg5
    • ikona parametru krytíKrytí: IP65

    Modely spínačů

    ELS-A (ABAU)
    ELS-B (ABRU)
    ELS-S (ABVU)

    Logo WIKA
    KSR KUEBLER Niveau-Messtechnik GmbH je členem WIKA Group.

    Popis

    Plovákový magnetický spínač hladiny v obtokové komoře model ELS od výrobce KSR Kuebler/WIKA je limitní hladinoměr, který je umístěn z boku nádrže mimo prostor měření. V obtokové komoře je umístěna vodící trubka s plovákem. Ten se pohybuje společně s hladinou měřené kapaliny. Uvnitř plováku je vestavěný permanentní magnet, který ovládá jeden až dva jazýčkové kontakty umístěné ve vodící trubce. Spínáním resp. rozepínáním těchto kontaktů je možno sledovat dosažení jednotlivých úrovní hladiny.


    Vlastnosti

    • kompaktní design
    • jednoduchý a osvědčený funkční princip
    • dlouhá životnost v náročných podmínkách
    • použití pro teploty -30 °C až +150 °C, provozní tlak vakuum až 4 MPa, hustota ρ ≥ 600 kg/m3
    • přepínací kontakt uprostřed procesního připojení
    • tělo obtokové komory z hliníku, červeného bronzu nebo nerezu
    • procesní připojení šroubením (u nerezové varianty i navařovacím a závitovým niplem nebo přírubou)
    • možnost rozšíření standardní záruky
    • krytí IP65

    Použití

    • prostorově náročné aplikace
    • ovládání a sledování úrovně hladiny pro plnění
    • chemický a petrochemický průmysl
    • výroba energie, elektrárny
    • úprava užitkové a pitné vody
    • potravinářský a nápojový průmysl

    Logo Ex
    Hladinoměry ELS-S s požadavkem pro montáž do prostředí s nebezpečím výbuchu (Ex) lze nahradit kombinací hladinového spínače FLS a obtokové komory BZG.



    Tvorba objednacího kódu

    1 2 3 4 5 6 7 8 9
    A-BV U S 1/2″ M350 V60 Ex + FLS

    Hladinový spínač v obtokové komoře ABVU

    1. typ / řada
    2. funkce kontaktu
    3. procesní připojení
    4. rozteč M
    5. materiál a rozměr obtokové komory
    6. schválení (volitelné)
    7. limitní spínač FLS

    Příklady kódů

    ABAU-GL
    ABAU
    ABRU
    ABVU
    A-BVU-F25/40/E-M150-G1/2-V52A
