Klapkový zpětný ventil H-400, H-400HP, H-400OP, H-400OPA, H-400A

logo D-Ex info@dex.cz | +420 541 423 211
  • Klapkový zpětný ventil H-400, H-400HP, H-400OP, H-400OPA, H-400A

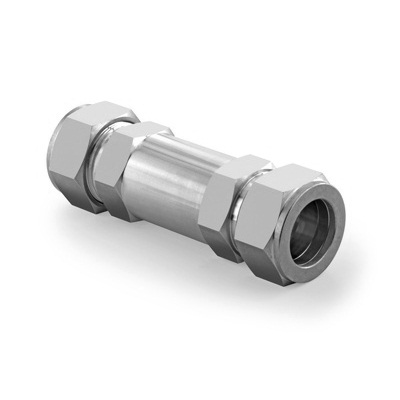

    H400SSL

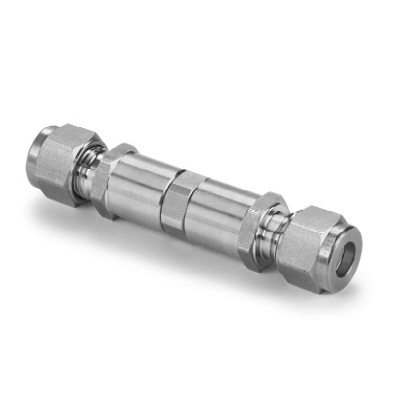

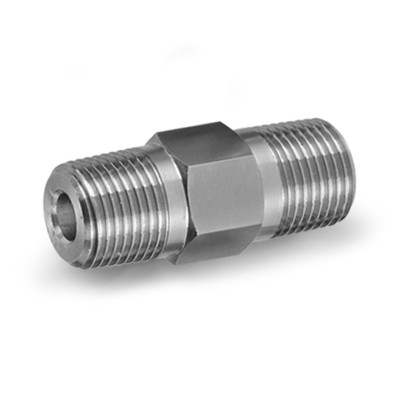

    H480OPSSH400ASSL

    Zpětné ventily ze série H-400 pro zamezení zpětného toku média.

    Země původu - Země původu
    Země původu

    Ham-Let (UCT) specialista

    Zpětné ventily obsahují pružinu, která tlačí na klapku uvnitř ventilu. Klapka se otevře a umožní průtok média při dosažení určitého tlaku v systému, tento otevírací tlak se definuje sílou zvolené pružiny. Tato klapka pak také samozřejmě slouží k zamezení zpětného toku média v systému.

    H-400 (běžný zpětný ventil do nižších tlaků)

    H-400HP (běžný zpětný ventil do vyšších tlaků)

    H-400 OP (One-piece, kompaktní zpětný ventil, tělo z jednoho kusu materiálu)

    H-400 OPA (One-piece Adjustable, kompaktní zpětný ventil, manuálně nastavitelný otevírací tlak ventilu)

    H-400 A (Adjustable, běžný zpětný ventil s možností manuálního nastavení otevíracího tlaku)

    Provedení:

    • přímý

    Materiál:

    • nerez 316, mosaz
      • (H-400HP jen nerez 316)

    Připojení:

    • Let-Lok, NPT, BSPT, BSPP (G), VCR
      • (H-400OP a H-400OPA jen NPT a BSPT)

    Velikost připojení:

    • 1/4″ – 1″
    • 6mm – 25mm
      • (některé modelové řady se nevyrábí ve všech uvedených rozměrech)

    Otevírací tlak ventilu (síla pružiny):

    • 1/3 PSI – 25 PSI
      • (modely Adjustable 3 – 600 PSI)

    Tlaková odolnost:

    • liší se dle modelové řady, bližší info v pdf datasheetu v záložce „Dokumentace“

    Doplňkové volby:

    • Oxygen Clean
    • Lubricant Free

    podrobnosti v datasheetu, který lze stáhnout v záložce „Dokumentace“
