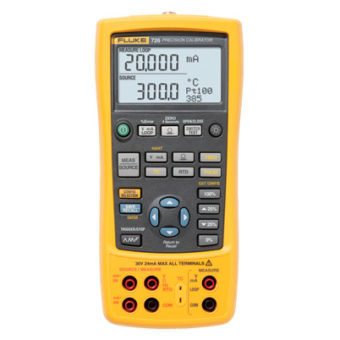

    Fluke 726 Přesný multifunkční provozní kalibrátor

    Výkonný kalibrátor s širokým rozsahem pracovního využití, navíc disponující komunikací HART

    logo výrobce Fluke Process Tools
    Země původu - Země původu
    Země původu

    Fluke Process Tools specialista

    Daniel Beránek | +420 775 757 213 | dberanek@dex.cz
    VlastnostiTechnická specifikaceTlakové modulyPříslušenství

    Přesný multifunkční kalibrátor Fluke 726 je navržen speciálně do provozu s širokým rozsahem pracovního zatížení, kalibračním výkonem a nepřekonatelnou přesností. 726 měří a simuluje téměř všechny procesní parametry a může kalibrovat téměř cokoli. Model 726 bude také vyhodnocovat výsledky bez pomoci kalkulačky a ukládat údaje o měření pro pozdější analýzu.

    • Přesnější měřicí a kalibrační výkon, přesnost 0,01%.
    • Dva samostatné kanály; měření a simulace -současné zobrazení
    • Měření napětí, proudu (mA), RTD, termočlánků, frekvence a odporu zkoušených snímačů
    • Simulace napětí, proudu (mA), termočlánků, RTD, frekvence
    • Měření tlaku pomocí kteréhokoliv tlakového modulu Fluke 750P
    • Napájení snímače se současným měřením tlaku
    • Funkce testování tlakového spínače se snímáním hodnot sepnutí, rozepnutí a pásma mezi těmito hodnotami
    • Uložení 8 výsledků kalibrací do paměti pro pozdější analýzu
    • Výpočet chyby snímače v %, zobrazení výsledku kalibrace bez použití kalkulačky
    • Provádí rychlé testy linearity s funkcemi automatického krokování a automatické náběhové funkce
    • Napájení snímače během testu pomocí smyčky se současným měřením mA
    • Ukládání často používaného testovacího nastavení pro pozdější použití
    • Počítadlo frekvence a simulace frekvenčních pulzů pro testování průtokoměrů
    • Režim HART s odporem 250 ohmů při měření proudu a napájí pro kompatibilitu s přístroji HART
    • Vlastní křivky RTD, možnost přidání kalibrační konstanty pro kalibrované snímače teploty pro zlepšení přesnosti
    • Nový design ochrany napěťového vstupu pro vyšší spolehlivost
    • Tříletá záruka
    Přesnost měření
    Stejnosměrné napětí 30 V 0.01% + 2 mV (horní část displeje)
    20 V 0.01% + 2 mV (dolní část displeje)
    90 mV 0.01% + 10 μV
    -10 mV až 75 mV 0.025% + 1 číslice (TC konektor)
    Stejnosměrný proud 24 mA 0.01%+ 2 mA
    Odpor 0 až 4 000 Ω ± 0.015%
    Frekvence 2 až 1000 CPM 0.05% + 0.1 cpm
    1 až 1000 Hz 0.05% + 0.1 Hz
    1 ač 15 kHz 0.05% + 0.01 kHz
    Citlivost 1 V špička-špička-minimum
    Tlak
    Presnosť  od 0.025% z rozsahu s použitím modulů řady 750P
     (Pro bližší informace v brožuře k modulům 750P)
    Moduly jsou dostupné ve verzích: diferenční, přetlakový, podtlakový, absolutní, duální a vysoko tlakový.
    Přesnost simulace
    Stejnosměrné napětí 100 mV 0.01% + 10 μV
    20 V 0.01% + 2 mV
    -10 mV až 75. mV 0.025% + 1 číslice (TC konektor)
    Stejnosměrný proud 24 mA (napájení) 0.01% + 2 μA
    24 mA (simulace) 0.01% + 2 μA
    Odpor Rozsah, přesnost (procento z odečtu + odpor) a budící proud 5 až 400 Ω, 0.015% + 0.1 Ω, 0.1 to 0.5 mA
    5 až 400 Ω, 0.015% + 0.05 Ω, 0.5 až 3 mA
    400 až 1500 Ω, 0.015% + 0.5 Ω, 0.05 až 0.8 mA
    1500 až 4000 Ω, 0.015% + 0.5 Ω, 0.05 až 0.4 mA
    Frekvencie 2.0 až 1000.0 CPM 0.05 %
    1.0 až 1000.0 Hz 0.05 %
    1.0 až 10.0 kHz 0.25 %
    10.0 až 15.0 kHz 0.5 %
    Tvar vlny 5 V p-p obdélníkový, -0.1 V offset
    Odporové snímače teploty a termočlánky
    Přesnost měření a simulace Cu10 1.8° C
    NI-120 0.15° C
    PT-100 (385) 0.45° C
    PT-100 (392) 0.35° C
    PT-100 (391-JIS) 0.35° C
    PT-200 (385) 0.95° C
    PT-500 (385) 0.55° C
    PT-1000 (385) 0.35° C
    RTD Rozlíšenie 0.01° C (0.01° F)
    Cu10.01 C 0.1° C (0.1° F)
    J 0.4° C
    K 0.5° C
    T 0.4° C
    E 0.4° C
    R 1.4° C
    S 1.4° C
    B 1.4° C
    L 0.45° C
    U 0.45° C
    N 0.6° C
    XK 0.4° C
    BP 1.1° C
    TC Rozlišení J, K, T, E, L, N, U: 0.1°C, 0.1°F B, R, S: 1°C, 1°F
    Specifikace
    Náběhová funkce Funkcia simulace Napětí, proud, odpor, frekvence, teplota
    Náběh Pomalý náběh, rychlý náběh, 25% kroky náběhu
    Funkce napájení smyčky Napětí 24 V
    Přesnost 10 %
    Maximální proud 22 mA, ochrana před zkratem
    Funkce krokování Funkce simulace Napětí, proud, odpor, frekvence, teplota
    Kroky 25 % z rozsahu, 100 % z rozsahu
    Specifikace okolního prostředí
    Provozní teplota -10°C až +55°C
    Skladovací teplota -20°C až +71°C
    Provozní nadm. výška 3000 m
    Bezpečnostní parametry
    Splňuje požadavky EN 61010-1:1993, ANSI/ISA S82.01-1994; CAN/CSA C22.2 No 1010.1:1992
    Mechanické a všeobecné parametry
    Velkost 200 x 96 x 47 mm
    Hmotnost 650 g
    Baterie 4 AA alkalické baterie
    Výměna baterií Oddělený prostor na baterie, dostupný bez porušení kalibrační plomby
    Konektory na boku kalibrátoru Konektor pro tlakové moduly
    Tlakový modul Fluke 750P

    Tlakový modul Fluke 750P

    Tlakové moduly ze série 750P je možné objednat v rozsazích od 2,5 mbar do 690 bar.

    Přetlakové moduly mají jednen tlakový konektor a měří tlak ve vztahu k atmosférickému tlaku. Moduly diferenčního tlaku mají dvě tlakové konektory a měří rozdíl mezi aplikovaným tlakem mezi těmito konektory. Každý modul je jasně označen pro rozsah tlaku a kompatibilitu médií. Všechny moduly obsahují adaptéry NPT, metrické (BSP) a adaptéry M20. Kompatibilní jsou se všemi dokumentačními, multifunkčními a tlakovými kalibrátory (včetně kalibrátorů Fluke 754, 752, 726, 725, 721, 719 Pro, 719, 717 a starších 741, 743, 744, 701 a 702).

    Rychlé a jednoduché měření:

    Tlakové moduly série Fluke 750P se snadno používají. Pro měření tlaku připojte tlakový modul ke zdroji tlaku nebo ruční pumpě a pak připojte kabel tlakového modulu ke kalibrátoru. Aplikováním tlaku ze zdroje tlaku se digitálně zobrazí nastavený tlak na kalibrátoru. Stisknutím tlačítka se tlak může zobrazit až v 11 různých jednotkách. Pokud se používá s provozními dokumentačními kalibrátory série 750, měření tlaku může být označeno datem / časem a uloženo pro pozdější vyhledávání. To šetří čas, eliminuje chyby a podporuje dodržování norem a předpisů kvality.

    Je možnost vybrat z následujících typů modulů:

    • diferenční moduly
    • přetlakové moduly
    • vysokotlaké moduly
    • absolutní moduly
    • podtlakové moduly
    • moduly s dvojitým rozsahem
    • referenční moduly
    • jiskrově bezpečné moduly

    Specifikace diferenčních modulů
    Model Rozsah tlaku Tlak. přetižitelnost6 Hi port médium2 Lo port médium2
    750P00 0 až 2.5 mBar 30X Suchý vzduch Suchý vzduch
    750P017 0 až 25 mBar 3X Suchý vzduch Suchý vzduch
    750P02 0 až 70 mBar 3X Suchý vzduch Suchý vzduch
    750P22 0 až 70 mBar 3X 316 SS Suchý vzduch
    750P03 0 až 350 mBar 3X Suchý vzduch Suchý vzduch
    750P23 0 až 350 mBar 4X 316 SS Suchý vzduch
    750P04 0 až 1 bar 3X Suchý vzduch Suchý vzduch
    750P247 0 až 1 bar 4X 316 SS Suchý vzduch
    Model Referenční neistota4 Celková  nejistota
    1-rok
    (15-35°C)    		 Celková nejistota
    1-rok1    		 Celková nejistota
    6-měsíců
    (15-35°C)    		 Celková nejistota
    6-měcíců1
    750P00 ±0.15% ±0.3% ±0.35% ±0.25% ±0.30%
    750P017 ±0.1% ±0.2% ±0.3% ±0.15% ±0.25%
    750P02 ±0.050% ±0.1% ±0.15% ±0.075% ±0.125%
    750P22 ±0.050% ±0.1% ±0.15% ±0.075% ±0.125%
    750P03 ±0.02% ±0.04% ±0.05% ±0.035% ±0.04%
    750P23 ±0.02% ±0.04% ±0.05% ±0.035% ±0.04%
    750P04 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P247 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%

    Specifikace přetlakových modulů
    Model Rozsah tlaku Tlak. přetižitelnost6 Hi port médium2 Lo port médium2
    750P057 0 až 2 bar 4X 316 SS N/A
    750P067 0 až 7 bar 4X 316 SS N/A
    750P277 0 až 20 bar 4X 316 SS N/A
    750P07 0 až 35 bar 4X 316 SS N/A
    750P08 0 až 70 bar 3X 316 SS N/A
    750P097 0 až 100 bar 3X 316 SS N/A
    750P2000 0 až 140 bar 3X 316 SS N/A
    Model Referenční nejistota4 Celková nejistota
    1-rok
    (15-35°C)    		 Celková nejistota
    1-rok1    		 Celková nejistota
    6-měsíců
    (15-35°C)    		 Celková nejistota
    6-měsíců1
    750P057 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P067 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P277 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P07 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P08 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P097 ±0.0175% ±0.035% ± 0.045% ±0.03% ±0.04%
    750P2000 ±0.0175% ±0.035% ± 0.045% ±0.03% ±0.04%

    Specifikace vysokotlakých modulů
    Model Rozsah tlaku Tlak. přetižitelnost6 Hi port médium2 Lo port médium2
    750P29 0 až 200 bar 3X 316 SS N/A
    750P30 0 až 340 bar 3X 316 SS N/A
    750P31 0 až 700 bar 2X 316 SS N/A
    Model Referenční nejistota4 Celková nejistota
    1-rok
    (15-35°C)    		 Celková nejistota
    1-rok1    		 Celková nejistota
    6-měsíců
    (15-35°C)    		 Celková nejistota
    6-měsíců1
    750P29 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P30 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P31 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%

    Specifikace absolutních modulů
    Model Rozsah tlaku Tlak. přetižitelnost6 Hi port médium2 Lo port médium2
    750PA3 0 až 350 mBar 4X 316 SS N/A
    750PA47 0 až 1 bar 4X 316 SS N/A
    750PA5 0 až 2 bar 4X 316 SS N/A
    750PA6 0 až 7 bar 4X 316 SS N/A
    750PA27 0 až 20 bar 4X 316 SS N/A
    750PA7 0 až 35 bar 4X 316 SS N/A
    750PA8 0 až 70 bar 3X 316 SS N/A
    750PA9 0 až 100 bar 3X 316 SS N/A
    Model Referenční nejistota4 Celková nejistota
    1-rok
    (15-35°C)    		 Celková nejistota
    1-rok1    		 Celková nejistota
    6-měsíců
    (15-35°C)    		 Celková nejistota
    6-měsíců1
    750PA3 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PA47 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PA5 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PA6 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PA27 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PA7 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PA8 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PA9 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%

    Specifikace podtlakových modulov
    Model Rozsah tlaku Tlak. přetižitelnost6 Hi port médium2 Lo port médium2
    750PV3 -350 mBar 4X 316 SS Dry air
    750PV4 -1 bar 4X 316 SS Dry air
    Model Referenční nejistota4 Celková nejistota
    1-rok
    (15-35°C)    		 Celková nejistota
    1-rok1    		 Celková nejistota
    6-měsíců
    (15-35°C)    		 Celková nejistota
    6-měsíců1
    750PV3 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PV4 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    Specifikace modulů s dvojitým rozsahem
    Model Rozsah tlaku Tlak. přetižitelnost6 Hi port médium2 Lo port médium2
    750PD2 -70 až 70 mBar 4X 316 SS Suchý vzduch
    750PD3 -350 až 350 mBar 4X 316 SS Suchý vzduch
    750PD10 -700 až 700 mBar 4X 316 SS Suchý vzduch
    750PD4 -1 až 1 bar 4X 316 SS Suchý vzduch
    750PD5 -1 až 2 bar 4X 316 SS —
    750PD50 -1 až 3.5 bar 4X 316 SS —
    750PD6 -1 až 7 bar 4X 316 SS —
    750PD7 -1 až 14 bar 4X 316 SS —
    750PD27 -1 až 20 bar 4X 316 SS —
    Model Referenční nejistota4 Celková nejistota
    1-rok
    (15-35°C)    		 Celková nejistota
    1-rok1    		 Celková nejistota
    6-měsíců
    (15-35°C)    		 Celková nejistota
    6-měsíců1
    750PD2 ±0.05% ±0.1% ±0.15% ±0.075% ±0.125%
    750PD3 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PD10 ±0.025% ±0.05% ±0.07% ±0.04% ±0.06%
    750PD4 ±0.0175% ±0.035% ±0.045% ±0.03% ± 0.04%
    750PD5 ± 0.0175% ± 0.035% ± 0.045% ±0.03% ± 0.04%
    750PD50 ± 0.0175% ± 0.035% ± 0.045% ±0.03% ± 0.04%
    750PD6 ± 0.0175% ± 0.035% ± 0.045% ±0.03% ± 0.04%
    750PD7 ± 0.0175% ± 0.035% ± 0.045% ±0.03% ± 0.04%
    750PD27 ± 0.0175% ± 0.035% ± 0.045% ±0.03% ± 0.04%

    Specifikace referenčních modulů
    Model Rozsah tlaku Tlak. přetižitelnost6 Hi port médium2 Lo port médium2
    750R045 0 až 1 bar 3X Suchý vzduch Suchý vzduch
    750R065 0 až 7 bar 4X 316 SS —
    750R27 0 až 20 bar 4X 316 SS —
    750R07 0 až 35 bar 4X 316 SS —
    750R085 0 až 70 bar 3X 316 SS —
    750R29 0 až 200 bar 3X 316 SS —
    750R30 0 až 340 bar 3X 316 SS —
    750R315 0 až 700 bar 2X 316 SS —
    750RD5 -1 až 2 bar 4X Suchý vzduch —
    750RD65 -0.8 až 7 bar 4X 316 SS —
    750RD27 -0.8 až 20 bar 4X 316 SS —
    Model Referenční nejistota4 Celková nejistota
    1-rok
    (15-35°C)    		 Celková nejistota
    1-rok1    		 Celková nejistota
    6-měsíců
    (15-35°C)    		 Celková nejistota
    6-měsíců1
    750R045 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750R065 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750R27 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750R07 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750R085 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750R29 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750R30 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750R315 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750RD5 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750RD65 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750RD27 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    1. Celková nejistota, v % z rozsahu pro rozsah teplot 0 ° C až + 50 ° C, 1 – roční interval. Celková nejistota, 1.0% z rozsahu pro teplotní rozsah -10 ° C až 0 ° C, 1 – roční interval. Pro rozsah -10 ° C až 0 ° C není specif. 6 měsíční iterval.
    2. Nekorozivní plyny indikují čistý suchý vzduch nebo jiný nekorozivní plyn. 316-SS indikuje použitelnost s médii kompatibilními s nerezovou ocelí 316-SS.
    3. Specifikace v % z rozhahu pokud není uvedeno jinak.
    4. Referenční nejistota je specifikace po kalibraci na 24 hodin.
    5. Pokud je referenční modul použit s produkty s fixním rozlišením (717, 718, 719 série, 725 a 726) přidejte ± 1 k obecné specifikaci přesnosti.
    6. Tlaková přetížitelnost indikuje násobek z rozsahu snímače při kterém dojde k jeho zničení.
    7. V tomto rozsahu jsou dostupné jiskrově bezpečné tlakové moduly.



    Standardní příslušenství:

    • Jedna sada AC72 alligator konektorů
    • Jedna sada tesovacích vodičů
    • Jedna sada TL 75 testovacích vodičů
    • Návod
    • Kalibrační certifikát s návazností NIST

    Volitelné příslušenství:

    750Pxx  Tlakové moduly
    700PMP Pumpa do 10 bar
    700HTH-1 Fluke 700HTH-1 hydraulické hadice
    700PRV-1 Fluke 700PRV-1 sada s pojistným ventilem
    700PTP-1 Fluke 700PTP-1 Pneumatická pumpa (40 bar)
    700HTP-2 Hydraulická pumpa (700 bar)
    700TC1 Sada termočlánkových konektorů 700TC1
    700TC2 Sada termočlánkových konektorů 700TC2
    80PK-1 Kabelový snímač (Typ K)
    80PK-3A Povrchová teplotní sonda



    Podobné produkty

    Fluke 725 Multifunkční provozní kalibrátor

    Fluke 725 Multifunkční provozní kalibrátor

    Fluke 754 Provozní dokumentační kalibrátor s komunikací HART

    Fluke 754 Provozní dokumentační kalibrátor s komunikací HART

    Multifunkční kalibrátory Additel 226/227

    Multifunkční kalibrátory Additel 226/227 Určeno do prostředí s nebezpečím výbuchu - Ex

    Kalibrátor tlaku Additel 273Ex

    Kalibrátor tlaku Additel 273Ex Určeno do prostředí s nebezpečím výbuchu - Ex

    Kategorie výrobků

    Kategorie výrobků

    Novinky

    SYS-SMF – Coriolisův hmotnostní průtokoměr

    NOVINKA - SYS-SMF – Coriolisův hmotnostní průtokoměr

    Průmyslový Coriolisův hmotnostní průtokoměr pro kapaliny a plyny a měření hustoty; vhodný pro aplikace, které vyžadují maximální přesnost, široký rozsah měření a spolehlivost procesu.
    speedMATE – bezkontaktní optické měření rychlosti

    NOVINKA - speedMATE – bezkontaktní optické měření rychlosti

    Bezkontaktní optický inkrementální snímač pro měření rychlosti a kusového zboží za účelem sledování, kontroly a regulace výrobních systémů.
    Lankové enkodéry SZG

    NOVINKA - Lankové enkodéry SZG

    Systémy s odvíjejícím se lankem pro detekci polohy, rychlosti nebo délky pojezdu. Vynikající zpětná vazba a vysoký stupeň linearity řad Robust Line a Pure Line.
    Magnetostrikční flexibilní snímač hladiny FLM-Tx-FLEX

    NOVINKA - Magnetostrikční flexibilní snímač hladiny FLM-Tx-FLEX

    Průmyslový magnetostrikční plovákový snímač s flexibilní konstrukcí pro monitorování výšky hladiny kapalin u aplikací s nízkými stropními světlostmi.
    Konfigurovatelné inkrementální enkodéry WDGN

    NOVINKA - Konfigurovatelné inkrementální enkodéry WDGN

    Plně konfigurovatelné inkrementální enkodéry pomocí bezdrátové technologie NFC s možností volby počtu impulzů na otáčku a elektrického výstupu.
    Odporový snímač hladiny FLR-SC s funkcí Bluetooth<sup>®</sup>

    NOVINKA - Odporový snímač hladiny FLR-SC s funkcí Bluetooth®

    Plovákový kontinuální snímač pro monitorování výšky hladiny kapalin s možností konfigurace a přenosem signálu pomocí Bluetooth®.
    Průmyslové průtokoměry plynů a kapalin

    NOVINKA - Průmyslové průtokoměry plynů a kapalin

    Průmyslové měření průtoků plynů, páry a kapalin za téměř jakýchkoli provozních podmínek pomocí Pitotovy trubice s patentovaným profilem nebo přenosným ultrazvukovým měřidlem.
    Nové digitální tlakoměry Additel

    NOVINKA - Nové digitální tlakoměry Additel

    Přesné, spolehlivé a úsporné řešení měření tlaku s kabelovou a bezdrátovou komunikací, volitelně v jiskrově bezpečném provedení.
