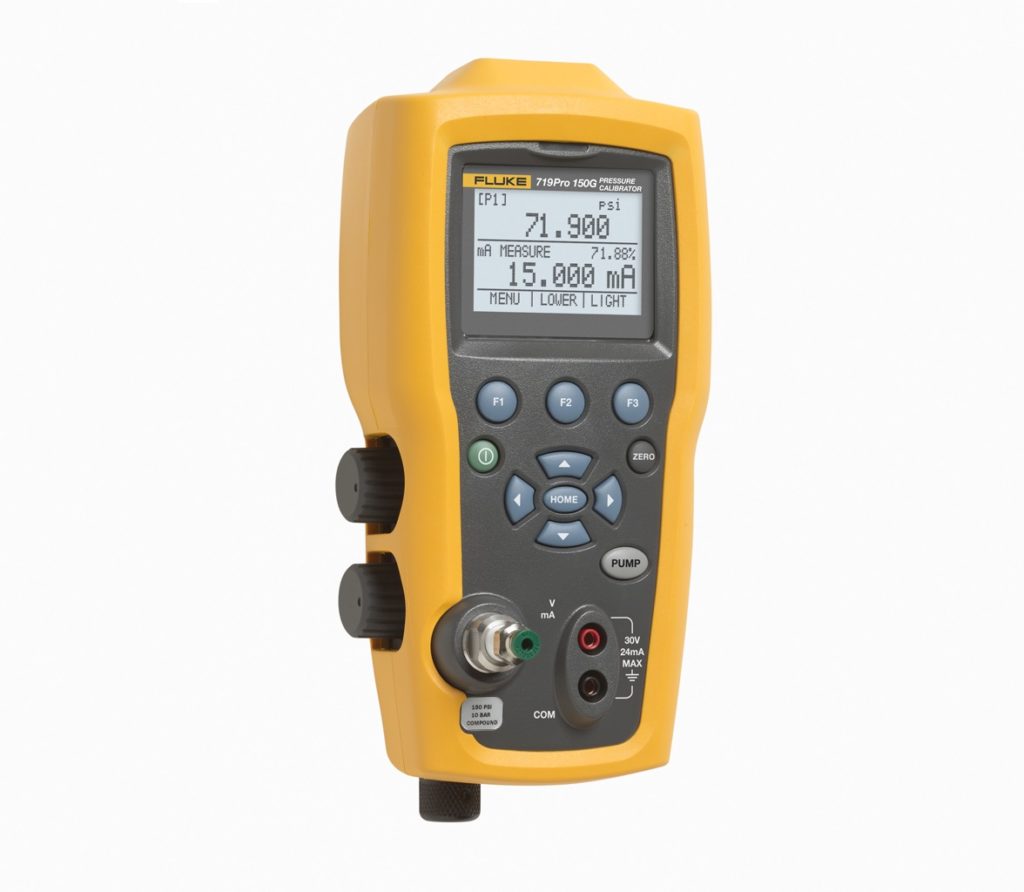

    Fluke 719PRO Kalibrátor tlaku s el. pumpou

    Ideální přístroj pro kalibraci vysoce přesných manometrů, snímačů a spínačů tlaku

    logo výrobce Fluke Process Tools
    Země původu - Země původu
    Země původu

    Fluke Process Tools specialista

    Daniel Beránek | +420 775 757 213 | dberanek@dex.cz

    Kalibrátor 719PRO zahrnuje všechny funkce kalibrátoru smyčky, který napájí, simuluje a měří proudové signály a mnohem víc, což z  něj činí ideální přístroj pro kalibraci vysoce přesných snímačů tlaku, spínačů tlaku a manometrů.

    Obsahuje velký podsvícený displej, který zobrazuje tři parametry současně:

    • Měření tlaku z interního nebo externího snímače
    • Napájení / simulaci nebo měření proudu
    • Teplotu měřenou pomocí volitelného odporového snímače teploty
    VlastnostiTechnická specifikaceExterní tlakové modulyModelyPříslušenstvíDokumentace
    • Unikátní vestavěná elektrická pumpa
    • Test spínačů tlaku pomocí jednoduché funkce
    • Přesný ventil pro jemné nastavení požadovaného tlaku
    • Ideální přesnost (0.025%) pro referenční kalibraci převodníků tlaku
    • Rozsahy 2, 10 a 20 bar
    • Programovatelný limit vestavěné pumpy
    • Eliminuje přetížení zkoušeného snímače tlaku
    • Umožňuje uživateli naprogramovat požadovanou hodnotu tlaku
    • Možnost rozšíření měřícího rozsahu o externí tlakové moduly
    • Port pro vyčištění pumpy snižuje riziko selhání pumpy kvůli vlhkosti nebo znečištění tekutinou
    • Odlučovač kapalin zahrnut v dodávce pro snížení rizika vniknutí tekutiny do kalibrátoru
    • Přesné měření teploty pomocí volitelného odporového snímače teploty

    Měření
    Fluke-719Pro-30G Rozsah -0.8 až 2 bar
    Rozlišení 0.0001 bar
    Fluke-719Pro-150G Rozsah -0.8 až 10 bar
    Rozlišení 0.001 bar
    Fluke-719Pro-300G Rozsah -0.8 až 20 bar
    Rozlišení 0.001 bar
    Přesnost ±0.025% full scale, 6 měsíců
    ±0.035% full scale, 1 rok
    Vliv teploty (všechny rozsahy) Přidej ±0.002% F.S./°C pro teploty mimo 15°C až 35°C
    Suchý vzduch a nekorozivní plyny
    Přesnost všech funkcí neovlivňuje teplota v rozmezí 15°C až 35°C
    Funkce Rozsah Rozlišení Přesnost (1 rok)
    Stejnosměrný proud (simulace a měření) 0-24 mA DC 0.001 mA ±0.015% z odečtu ±2 číslice
    1000 ohm maximální zátěž mA nap., 26 V DC maximální napětí při simuláci mA
    Stejnosměrné napětí (jen měření) 30 V DC 0.001 V ±0.015% z odečtu ±2 číslice
    Neměří AC napětí, nepřekročte 30 V DC
    Teplota (jen měření, Pt100 RTD) -50 až150°C 0.01°C Teplota ±0.1°C
    ±0.25°C (±0.45°F) kombinovaná nejistota měření při použití odporového snímače teploty 720 RTD (volitelné příslušenství)
    Napájení smyčky 24 V DC N/A 24 mA pri 24 V
    Vliv teploty (všechny funkce) – – Přidej  ±0.002% F.S./°C pro teploty mimo rozsah 15°C až 35°C
    Přesnost všech funkcí neovlivňuje teplota v rozmezí 15°C až 35°C

    Specifikace okolního prostředí
    Provozní teplota -10°C až +50°C
    Skladovací teplota (s bateriemi) V závislosti na specifikaci baterií
    Skladovací teplota (bez baterií) -20°C až +60°C
    Napájení
    Baterie Osm standardních alkalických AA baterií
    Výdrž baterií minimálně 300 cyklů pumpy pro rozsah do 10 bar, minimálně 1000 cyklů pumpy pro rozsah do 2 bar, minimálně 100 cyklů pumpy pro rozsah do 20 bar.

    Mechanické vlastnosti
    Rozměry 24,13 x 11,18 x 7 cm
    Hmotnost S pouzdrem 1,2 kg

    Připojení
    Tlak 1/8″ vnitřní závit NPT
    Elektrické standardní banan. konektory
    RTD 4 pin mini kulatý
    Externý modul 6 pin mini kulatý
    Jednotky tlaku (volitelné)
    psi, bar, mbar, kPa, kgcm2, cmH2O @ 4°C, cmH2O @ 20°C, mH2O @ 4°C, mH2O @ 20°C, inH2O @ 4°C, inH2O @ 20°C, inH2O @ 60°F, mmHg @ 0°C, inHg @ 0°C, ftH2O @ 4°C, ftH2O @ 20°C, ftH2O @ 60°F
    Tlakový modul Fluke 750P

    Tlakový modul Fluke 750P

    Tlakové moduly ze série 750P je možné objednat v rozsazích od 2,5 mbar do 690 bar.

    Přetlakové moduly mají jednen tlakový konektor a měří tlak ve vztahu k atmosférickému tlaku. Moduly diferenčního tlaku mají dvě tlakové konektory a měří rozdíl mezi aplikovaným tlakem mezi těmito konektory. Každý modul je jasně označen pro rozsah tlaku a kompatibilitu médií. Všechny moduly obsahují adaptéry NPT, metrické (BSP) a adaptéry M20. Kompatibilní jsou se všemi dokumentačními, multifunkčními a tlakovými kalibrátory (včetně kalibrátorů Fluke 754, 752, 726, 725, 721, 719 Pro, 719, 717 a starších 741, 743, 744, 701 a 702).

    Rychlé a jednoduché měření:

    Tlakové moduly série Fluke 750P se snadno používají. Pro měření tlaku připojte tlakový modul ke zdroji tlaku nebo ruční pumpě a pak připojte kabel tlakového modulu ke kalibrátoru. Aplikováním tlaku ze zdroje tlaku se digitálně zobrazí nastavený tlak na kalibrátoru. Stisknutím tlačítka se tlak může zobrazit až v 11 různých jednotkách. Pokud se používá s provozními dokumentačními kalibrátory série 750, měření tlaku může být označeno datem / časem a uloženo pro pozdější vyhledávání. To šetří čas, eliminuje chyby a podporuje dodržování norem a předpisů kvality.

    Je možnost vybrat z následujících typů modulů:

    • diferenční moduly
    • přetlakové moduly
    • vysokotlaké moduly
    • absolutní moduly
    • podtlakové moduly
    • moduly s dvojitým rozsahem
    • referenční moduly
    • jiskrově bezpečné moduly

    Specifikace diferenčních modulů
    Model Rozsah tlaku Tlak. přetižitelnost6 Hi port médium2 Lo port médium2
    750P00 0 až 2.5 mBar 30X Suchý vzduch Suchý vzduch
    750P017 0 až 25 mBar 3X Suchý vzduch Suchý vzduch
    750P02 0 až 70 mBar 3X Suchý vzduch Suchý vzduch
    750P22 0 až 70 mBar 3X 316 SS Suchý vzduch
    750P03 0 až 350 mBar 3X Suchý vzduch Suchý vzduch
    750P23 0 až 350 mBar 4X 316 SS Suchý vzduch
    750P04 0 až 1 bar 3X Suchý vzduch Suchý vzduch
    750P247 0 až 1 bar 4X 316 SS Suchý vzduch
    Model Referenční neistota4 Celková  nejistota
    1-rok
    (15-35°C)    		 Celková nejistota
    1-rok1    		 Celková nejistota
    6-měsíců
    (15-35°C)    		 Celková nejistota
    6-měcíců1
    750P00 ±0.15% ±0.3% ±0.35% ±0.25% ±0.30%
    750P017 ±0.1% ±0.2% ±0.3% ±0.15% ±0.25%
    750P02 ±0.050% ±0.1% ±0.15% ±0.075% ±0.125%
    750P22 ±0.050% ±0.1% ±0.15% ±0.075% ±0.125%
    750P03 ±0.02% ±0.04% ±0.05% ±0.035% ±0.04%
    750P23 ±0.02% ±0.04% ±0.05% ±0.035% ±0.04%
    750P04 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P247 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%

    Specifikace přetlakových modulů
    Model Rozsah tlaku Tlak. přetižitelnost6 Hi port médium2 Lo port médium2
    750P057 0 až 2 bar 4X 316 SS N/A
    750P067 0 až 7 bar 4X 316 SS N/A
    750P277 0 až 20 bar 4X 316 SS N/A
    750P07 0 až 35 bar 4X 316 SS N/A
    750P08 0 až 70 bar 3X 316 SS N/A
    750P097 0 až 100 bar 3X 316 SS N/A
    750P2000 0 až 140 bar 3X 316 SS N/A
    Model Referenční nejistota4 Celková nejistota
    1-rok
    (15-35°C)    		 Celková nejistota
    1-rok1    		 Celková nejistota
    6-měsíců
    (15-35°C)    		 Celková nejistota
    6-měsíců1
    750P057 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P067 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P277 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P07 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P08 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P097 ±0.0175% ±0.035% ± 0.045% ±0.03% ±0.04%
    750P2000 ±0.0175% ±0.035% ± 0.045% ±0.03% ±0.04%

    Specifikace vysokotlakých modulů
    Model Rozsah tlaku Tlak. přetižitelnost6 Hi port médium2 Lo port médium2
    750P29 0 až 200 bar 3X 316 SS N/A
    750P30 0 až 340 bar 3X 316 SS N/A
    750P31 0 až 700 bar 2X 316 SS N/A
    Model Referenční nejistota4 Celková nejistota
    1-rok
    (15-35°C)    		 Celková nejistota
    1-rok1    		 Celková nejistota
    6-měsíců
    (15-35°C)    		 Celková nejistota
    6-měsíců1
    750P29 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P30 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P31 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%

    Specifikace absolutních modulů
    Model Rozsah tlaku Tlak. přetižitelnost6 Hi port médium2 Lo port médium2
    750PA3 0 až 350 mBar 4X 316 SS N/A
    750PA47 0 až 1 bar 4X 316 SS N/A
    750PA5 0 až 2 bar 4X 316 SS N/A
    750PA6 0 až 7 bar 4X 316 SS N/A
    750PA27 0 až 20 bar 4X 316 SS N/A
    750PA7 0 až 35 bar 4X 316 SS N/A
    750PA8 0 až 70 bar 3X 316 SS N/A
    750PA9 0 až 100 bar 3X 316 SS N/A
    Model Referenční nejistota4 Celková nejistota
    1-rok
    (15-35°C)    		 Celková nejistota
    1-rok1    		 Celková nejistota
    6-měsíců
    (15-35°C)    		 Celková nejistota
    6-měsíců1
    750PA3 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PA47 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PA5 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PA6 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PA27 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PA7 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PA8 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PA9 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%

    Specifikace podtlakových modulov
    Model Rozsah tlaku Tlak. přetižitelnost6 Hi port médium2 Lo port médium2
    750PV3 -350 mBar 4X 316 SS Dry air
    750PV4 -1 bar 4X 316 SS Dry air
    Model Referenční nejistota4 Celková nejistota
    1-rok
    (15-35°C)    		 Celková nejistota
    1-rok1    		 Celková nejistota
    6-měsíců
    (15-35°C)    		 Celková nejistota
    6-měsíců1
    750PV3 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PV4 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    Specifikace modulů s dvojitým rozsahem
    Model Rozsah tlaku Tlak. přetižitelnost6 Hi port médium2 Lo port médium2
    750PD2 -70 až 70 mBar 4X 316 SS Suchý vzduch
    750PD3 -350 až 350 mBar 4X 316 SS Suchý vzduch
    750PD10 -700 až 700 mBar 4X 316 SS Suchý vzduch
    750PD4 -1 až 1 bar 4X 316 SS Suchý vzduch
    750PD5 -1 až 2 bar 4X 316 SS —
    750PD50 -1 až 3.5 bar 4X 316 SS —
    750PD6 -1 až 7 bar 4X 316 SS —
    750PD7 -1 až 14 bar 4X 316 SS —
    750PD27 -1 až 20 bar 4X 316 SS —
    Model Referenční nejistota4 Celková nejistota
    1-rok
    (15-35°C)    		 Celková nejistota
    1-rok1    		 Celková nejistota
    6-měsíců
    (15-35°C)    		 Celková nejistota
    6-měsíců1
    750PD2 ±0.05% ±0.1% ±0.15% ±0.075% ±0.125%
    750PD3 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PD10 ±0.025% ±0.05% ±0.07% ±0.04% ±0.06%
    750PD4 ±0.0175% ±0.035% ±0.045% ±0.03% ± 0.04%
    750PD5 ± 0.0175% ± 0.035% ± 0.045% ±0.03% ± 0.04%
    750PD50 ± 0.0175% ± 0.035% ± 0.045% ±0.03% ± 0.04%
    750PD6 ± 0.0175% ± 0.035% ± 0.045% ±0.03% ± 0.04%
    750PD7 ± 0.0175% ± 0.035% ± 0.045% ±0.03% ± 0.04%
    750PD27 ± 0.0175% ± 0.035% ± 0.045% ±0.03% ± 0.04%

    Specifikace referenčních modulů
    Model Rozsah tlaku Tlak. přetižitelnost6 Hi port médium2 Lo port médium2
    750R045 0 až 1 bar 3X Suchý vzduch Suchý vzduch
    750R065 0 až 7 bar 4X 316 SS —
    750R27 0 až 20 bar 4X 316 SS —
    750R07 0 až 35 bar 4X 316 SS —
    750R085 0 až 70 bar 3X 316 SS —
    750R29 0 až 200 bar 3X 316 SS —
    750R30 0 až 340 bar 3X 316 SS —
    750R315 0 až 700 bar 2X 316 SS —
    750RD5 -1 až 2 bar 4X Suchý vzduch —
    750RD65 -0.8 až 7 bar 4X 316 SS —
    750RD27 -0.8 až 20 bar 4X 316 SS —
    Model Referenční nejistota4 Celková nejistota
    1-rok
    (15-35°C)    		 Celková nejistota
    1-rok1    		 Celková nejistota
    6-měsíců
    (15-35°C)    		 Celková nejistota
    6-měsíců1
    750R045 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750R065 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750R27 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750R07 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750R085 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750R29 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750R30 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750R315 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750RD5 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750RD65 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750RD27 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    1. Celková nejistota, v % z rozsahu pro rozsah teplot 0 ° C až + 50 ° C, 1 – roční interval. Celková nejistota, 1.0% z rozsahu pro teplotní rozsah -10 ° C až 0 ° C, 1 – roční interval. Pro rozsah -10 ° C až 0 ° C není specif. 6 měsíční iterval.
    2. Nekorozivní plyny indikují čistý suchý vzduch nebo jiný nekorozivní plyn. 316-SS indikuje použitelnost s médii kompatibilními s nerezovou ocelí 316-SS.
    3. Specifikace v % z rozhahu pokud není uvedeno jinak.
    4. Referenční nejistota je specifikace po kalibraci na 24 hodin.
    5. Pokud je referenční modul použit s produkty s fixním rozlišením (717, 718, 719 série, 725 a 726) přidejte ± 1 k obecné specifikaci přesnosti.
    6. Tlaková přetížitelnost indikuje násobek z rozsahu snímače při kterém dojde k jeho zničení.
    7. V tomto rozsahu jsou dostupné jiskrově bezpečné tlakové moduly.



    Fluke-719PRO-150G Kalibrátor tlaku s vestavěnou elektrickou pumpou do 10 bar
    Fluke-719Pro-30G Kalibrátor tlaku s vestavěnou elektrickou pumpou do 2 bar
    Fluke-719Pro-300G Kalibrátor tlaku s vestavěnou elektrickou pumpou do 20 bar



    Standardní příslušenství:

    • Testovací vodiče s aligator konektory
    • Návod
    • Odlučovač kapalin
    • Pouzdro
    • Adaptér 1/4″ NPT na 1/4″ ISO
    • Hadička 1 m, 2 rychlospojky 1/8″
    • Kalibrační certifikát s návazností

    Volitelné příslušenství

    Název Popis
    Fluke 720RTD Odporový snímač teploty pro 721 a 719Pro
    Fluke-71XTrap Odlučovač nečistot a tekutin pro 718 a 719Pro
    Fluke-720URTDA Univerzální RTD adaptér pro Fluke 721 a 719Pro

    Dokument

    Jazyk
    Katalogový list Fluke 719PRO EN flag
    Přehledový katalog Fluke Process Tools EN flag
    Tlakové moduly 750P EN flag

    Podobné produkty

    Fluke 718 kalibrátor tlaku s vestavěnou pumpou

    Fluke 718 kalibrátor tlaku s vestavěnou pumpou

    Fluke 717 kalibrátor tlaku

    Fluke 717 kalibrátor tlaku

    Fluke 754 Provozní dokumentační kalibrátor s komunikací HART

    Fluke 754 Provozní dokumentační kalibrátor s komunikací HART

    Kategorie výrobků

    Kategorie výrobků

    Novinky

    SYS-SMF – Coriolisův hmotnostní průtokoměr

    NOVINKA - SYS-SMF – Coriolisův hmotnostní průtokoměr

    Průmyslový Coriolisův hmotnostní průtokoměr pro kapaliny a plyny a měření hustoty; vhodný pro aplikace, které vyžadují maximální přesnost, široký rozsah měření a spolehlivost procesu.
    speedMATE – bezkontaktní optické měření rychlosti

    NOVINKA - speedMATE – bezkontaktní optické měření rychlosti

    Bezkontaktní optický inkrementální snímač pro měření rychlosti a kusového zboží za účelem sledování, kontroly a regulace výrobních systémů.
    Lankové enkodéry SZG

    NOVINKA - Lankové enkodéry SZG

    Systémy s odvíjejícím se lankem pro detekci polohy, rychlosti nebo délky pojezdu. Vynikající zpětná vazba a vysoký stupeň linearity řad Robust Line a Pure Line.
    Magnetostrikční flexibilní snímač hladiny FLM-Tx-FLEX

    NOVINKA - Magnetostrikční flexibilní snímač hladiny FLM-Tx-FLEX

    Průmyslový magnetostrikční plovákový snímač s flexibilní konstrukcí pro monitorování výšky hladiny kapalin u aplikací s nízkými stropními světlostmi.
    Konfigurovatelné inkrementální enkodéry WDGN

    NOVINKA - Konfigurovatelné inkrementální enkodéry WDGN

    Plně konfigurovatelné inkrementální enkodéry pomocí bezdrátové technologie NFC s možností volby počtu impulzů na otáčku a elektrického výstupu.
    Odporový snímač hladiny FLR-SC s funkcí Bluetooth<sup>®</sup>

    NOVINKA - Odporový snímač hladiny FLR-SC s funkcí Bluetooth®

    Plovákový kontinuální snímač pro monitorování výšky hladiny kapalin s možností konfigurace a přenosem signálu pomocí Bluetooth®.
    Průmyslové průtokoměry plynů a kapalin

    NOVINKA - Průmyslové průtokoměry plynů a kapalin

    Průmyslové měření průtoků plynů, páry a kapalin za téměř jakýchkoli provozních podmínek pomocí Pitotovy trubice s patentovaným profilem nebo přenosným ultrazvukovým měřidlem.
    Nové digitální tlakoměry Additel

    NOVINKA - Nové digitální tlakoměry Additel

    Přesné, spolehlivé a úsporné řešení měření tlaku s kabelovou a bezdrátovou komunikací, volitelně v jiskrově bezpečném provedení.
